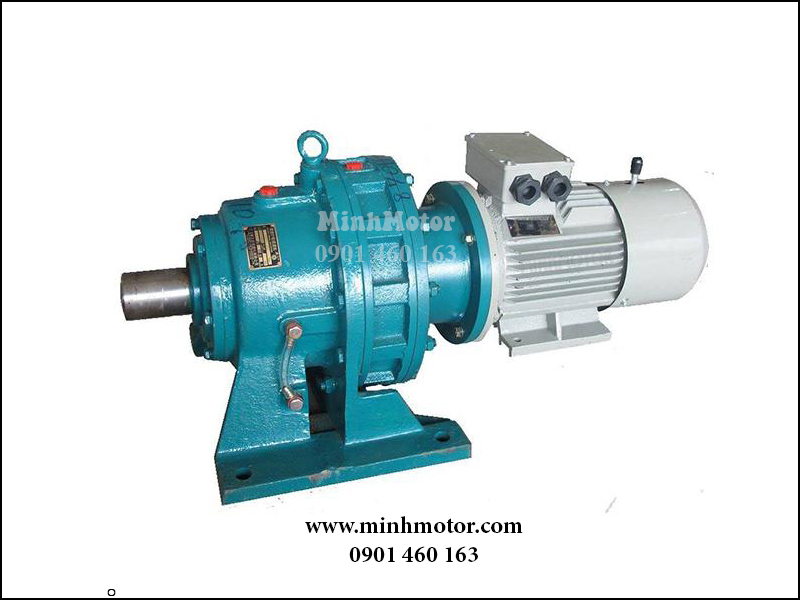

Hộp Giảm Tốc Cycloid 30HP 22kw

Hộp giảm tốc cycloid 30HP 22kW dùng motor 22kW 4 cực vỏ 180L, ghép hộp XWD8, XWD9, XWY9 chân đế. Đây là mức công suất lớn nhất trong nhóm hộp số cyclo phổ thông, momen ra khoảng 1.434 N.m ở i = 11 và tăng lên hơn 4.500 N.m ở i = 35.

Ở 30HP, cỡ hộp được quyết định gần như hoàn toàn bởi tỉ số truyền: XWD8 chỉ phù hợp tỉ số thấp, còn tỉ số từ 23 trở lên cần XWD9 hoặc lớn hơn. Bảng momen xoắn hộp 1 cấp, 2 cấp phía dưới giúp đối chiếu khi chọn.

1. Thông số kỹ thuật hộp giảm tốc cycloid 30HP 22kW

2. Tốc độ ra và momen xoắn hộp giảm tốc cycloid 30HP 22kW theo tỉ số truyền

Hộp giảm tốc cycloid 1 cấp

• Momen ra = 9550 × P / n ra × hiệu suất (0,9 hộp 1 cấp; 0,85 hộp 2 cấp), tính khi motor 4 cực chạy đủ tải.
• SF = momen cho phép của hộp / momen ra. SF dưới 1,0 là hộp đã sát hoặc vượt giới hạn, tránh dùng cho tải nặng.
• Cần SF tối thiểu: 1,0 với tải đều dưới 10 giờ/ngày; 1,25 với va đập nhẹ hoặc chạy 10–24 giờ/ngày; 1,5 với máy nghiền, máy cán, khởi động – dừng nhiều lần.
• SF chưa đủ: lên một cỡ hộp. Dấu "—" là chưa có số liệu, đối chiếu tem hộp.

3. Ứng dụng phù hợp của hộp giảm tốc cycloid 30HP 22kW

• Băng tải chính của trạm nghiền đá, trạm trộn bê tông lớn.
• Máy nghiền trục, máy nghiền hàm tốc độ chậm.
• Máy cán thép, máy kéo ống, máy ép phôi.
• Lò quay, máy sấy quay công suất lớn.
• Máy khuấy, máy cào bùn trong nhà máy hóa chất, xử lý nước thải đô thị.

4. Bản vẽ kỹ thuật, kích thước của motor 22kW gắn hộp số cyclo

Hộp giảm tốc động cơ Cyclo 30HP 22kw phổ biến với hộp số XW6, XW7, XW8, XW9, XWD6, XWD7, XWD8, XWD9, XWY6, XWY7, XWY8, XWY9 là loại giảm tốc chân đế và hộp số XL6, XL7, XL8, XL9, XLD6, XLD7, XLD8, XLD9, XLY6, XLY7, XLY8, XLY9 là giảm tốc mặt bích.

a. Hộp giảm tốc cyclo 30HP 22kw XWD8 chân đế

• Kiểu thiết kế lắp đặt: chân đế
• Mã sản phẩm: XWD8
• Mã motor: 180
• Đường kính trục ra: 90mm
• Tỷ số truyền phù hợp: i = 29, 35
  • Lắp motor 1400 vòng (22kw, 18.5kw) thì tốc độ ra = 48, 40 vòng/phút
  • Lắp motor 960 vòng (15kw, ) tốc độ ra = 33, 27 vòng/phút

• Khoảng cách lỗ chân đế dọc trục: 380mm
• Khoảng cách lỗ chân đế ngang trục: 480mm
• Đường kính lỗ chân đế: 22mm
• Tâm trục ra tới mặt đất: 250mm

• Video: Motor giảm tốc BWD6 BWY6 22kW 30HP

b. Hộp giảm tốc cyclo 30HP 22kw XWD9, XWY9 chân đế

Hộp số motor cyclo XWD9 lắp với động cơ 22kw 30Hp là nhiều người dùng nhất, kích thước như sau:

• Model: XWD9
• Kiểu lắp đặt: chân đế
• Lắp với motor 22kw 30HP
• Dòng ampe định mức: 43.2 ampe
• Tỷ số truyền: i = 87,... 11

• Khoảng cách lỗ chân đế dọc trục: 480mm
• Khoảng cách lỗ chân đế ngang trục: 560mm
• Đường kính lỗ chân đế: 26mm
• Tâm trục ra tới mặt đất: 290mm

Mời tham khảo chi tiết về Hộp giảm tốc Cyclo XWD9 chân đế 22kw 30Hp trong video dưới đây:

Thông số trên cũng tương ứng với hộp giảm tốc cyclo XWY9 cyclo motor 22kw 30Hp

5. Lưu ý khi lắp đặt, thay thế và sửa chữa hộp giảm tốc cycloid 30HP 22kW

• Motor 22kW vỏ 180L, trục Ø48 mm; hộp phải có bích nối motor 180 (một số tài liệu cũ ghi nhầm mã 112).
• Kiểm tra bơm dầu, đường dầu, áp lực dầu khi chạy thử; không chạy hộp có bơm dầu khi bơm hỏng.
• Cụm hộp XWD9 và motor 180L rất nặng: dùng cẩu, móng bê tông, bu lông neo và căn tâm bằng đồng hồ so.
• Dùng khởi động mềm hoặc biến tần; khởi động trực tiếp motor 22kW gây sốc momen lớn lên hộp và sụt áp lưới.
• Lắp khớp nối an toàn hoặc giới hạn momen cho tải dễ kẹt.

6. Câu hỏi thường gặp về hộp giảm tốc cycloid 30HP 22kW

• Motor 22kW lắp XWD8 tỉ số 29 có được không? Chỉ khi tải thực thấp. Khi motor chạy đủ tải, momen ra khoảng 3.782 N.m, vượt mức khoảng 2.547 N.m của XWD8. Với tải đủ nên dùng XWD9.
• Bu lông neo cho hộp XWD8, XWD9 motor 22kW dùng cỡ nào? XWD8 có lỗ chân đế Ø22mm, khoảng cách 380 × 480mm, thường dùng bu lông M20; XWD9 có lỗ Ø26mm, khoảng cách 480 × 560mm, thường dùng bu lông M24. Bu lông neo đặt sẵn trong móng theo đúng khoảng cách này.
• Hộp cyclo 30HP tỉ số 11 cho tốc độ và momen bao nhiêu? Khoảng 132 vòng/phút và 1.434 N.m ở đủ tải; XWD8 phù hợp.
• Hộp cyclo 22kW có làm bản 2 cấp không? Có thể đặt theo yêu cầu nhưng momen ra ở tỉ số trên 100 vượt 14.000 N.m, cần hộp rất lớn. Thường chọn motor nhỏ hơn với hộp 2 cấp sẽ hợp lý hơn.
• Bảng momen xoắn hộp cycloid 1 cấp dùng thế nào? Tìm cỡ hộp và tỉ số đang chọn, đọc momen cho phép rồi so với momen ra của motor. Momen cho phép phải lớn hơn momen ra, cộng thêm hệ số an toàn theo kiểu tải.
• Motor cyclo 30HP dòng định mức bao nhiêu? Khoảng 42–43 A ở 380V. Dòng khởi động trực tiếp rất lớn, nên hầu hết lắp khởi động mềm hoặc biến tần.
• Hộp cyclo 22kW có dùng cho máy nghiền hàm được không? Được nếu chọn đủ cỡ và hệ số an toàn khoảng 2 cho tải va đập mạnh, có khớp nối an toàn và bánh đà phía máy nghiền.
• Vì sao hộp cyclo 30HP cần bơm dầu? Hộp lớn sinh nhiệt nhiều, dầu ngâm không đủ đưa tới ổ bi phía trên. Bơm dầu tuần hoàn bôi trơn và làm mát toàn bộ ổ bi, chốt kim.
• Lắp hộp cyclo 22kW cần chuẩn bị móng thế nào? Móng bê tông độc lập với nền xưởng, bu lông neo đặt sẵn theo bản vẽ chân đế, mặt móng phẳng, có tấm căn chỉnh cao độ; tâm trục XWD8 cách mặt đế 250mm, XWD9 290mm.
• Hộp cyclo 30HP rò dầu ở đường ống bơm là do đâu? Thường do rung làm lỏng khớp nối ống, gioăng cũ hoặc ống bị gập. Siết lại, thay gioăng và cố định ống bằng kẹp.
• Có thể dùng hộp cyclo 22kW thay hộp bánh răng trụ cũ không? Được nếu bố trí lại bệ và trục đồng trục. Hộp cycloid ngắn hơn, chịu va đập tốt, nhưng kích thước lắp khác nên phải làm bệ mới.
• Hộp XWY9 và XWD9 khác gì khi dùng motor 22kW? XWD9 ghép motor qua mặt bích nối, thay motor dễ; XWY9 dùng motor liền trục, ngắn gọn hơn nhưng thay motor phải đúng loại chuyên dụng.
• Dừng khẩn cấp băng tải 30HP có hại cho hộp không? Dừng khẩn cấp thường xuyên dưới tải làm sốc momen lên hộp. Nên dùng dừng có giảm tốc khi có thể, chỉ dùng dừng khẩn cấp khi thật cần.
• Hộp cyclo 22kW chạy 24/24 cần kiểm tra gì định kỳ? Nhiệt độ dầu, áp lực bơm dầu, tiếng và rung, dòng điện motor, tình trạng phớt và bu lông móng.
