Hộp số giảm tốc cycloid 5.5HP 4kW (gồm cả motor 3.7kW 5HP) dùng motor 4 cực vỏ 112M, ghép hộp XWD3, XWD4, XWD5, BWD2–BWD4, XLD3–XLD5 và hộp 2 cấp XWED53, XWED74, XWED85, XWED95. Công suất này dùng cho máy trộn, băng tải, máy cán ở các xưởng sản xuất vật liệu, thực phẩm, cơ khí.
Momen ra của motor 4kW ở i = 23 đã khoảng 545 N.m, nên phần lớn tỉ số từ 23 trở lên cần hộp X5 trở lên. Hộp X3, X4 chỉ phù hợp tỉ số thấp.
1. Thông số kỹ thuật hộp số giảm tốc cycloid 5.5HP 4kW
Model cyclo dòng X
Mô men cực đại
Đường kính trục ra
Tỉ số truyền khuyên dùng (SF từ 0,6)
Mã tương đương dòng B
XWD3 / XLD3
230 N.m
35 mm
Chỉ tỉ số 11 (SF 0,88)
BWD1 / BLD1
XWD4 / XLD4
450 N.m
45 mm
Từ 11 tới 29 (SF 0,65 ở tỉ số 29)
BWD2 / BLD2
XWD5 / XLD5
1.000 N.m
55 mm
Từ 11 tới 59 (SF 0,71 ở tỉ số 59)
BWD3 / BLD3
XWD6 / XLD6
2.000 N.m
65 mm
Từ 11 tới 87 (SF 0,97 ở tỉ số 87)
BWD4 / BLD4
Dòng điện định mức motor 4kW 4 cực: ~8,5–8,8 A ở 380V; ~15 A ở 220V.
Motor 4 cực ~1.440 vòng/phút, vỏ khung 112M, trục motor Ø28 mm.
2. Bản vẽ kỹ thuật, kích thước của motor 4kW gắn hộp số cyclo

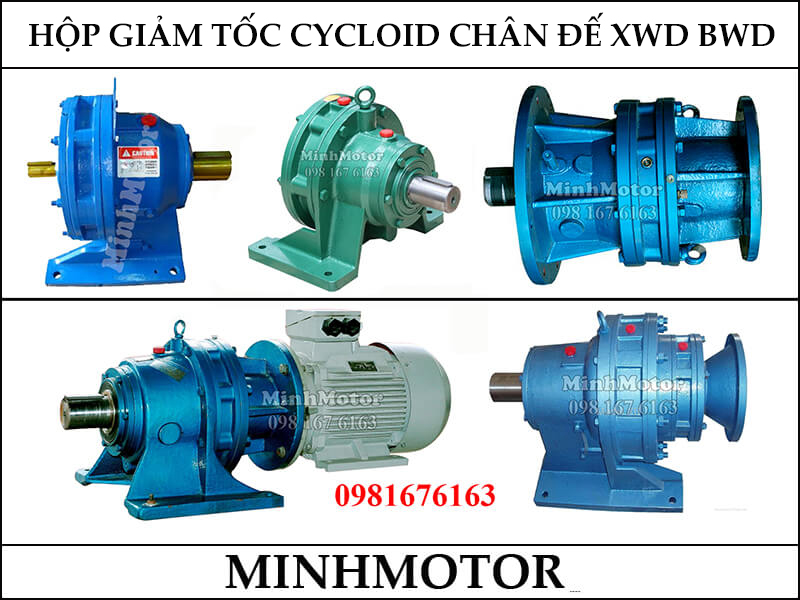

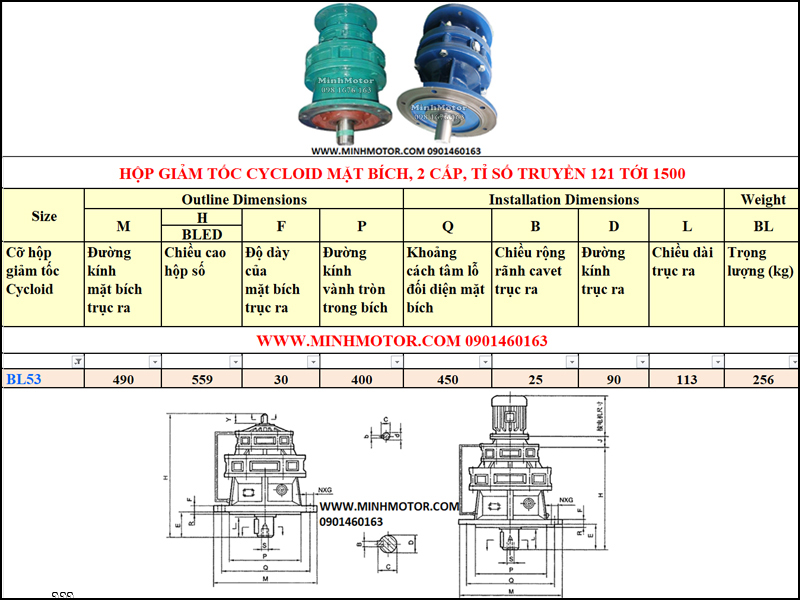

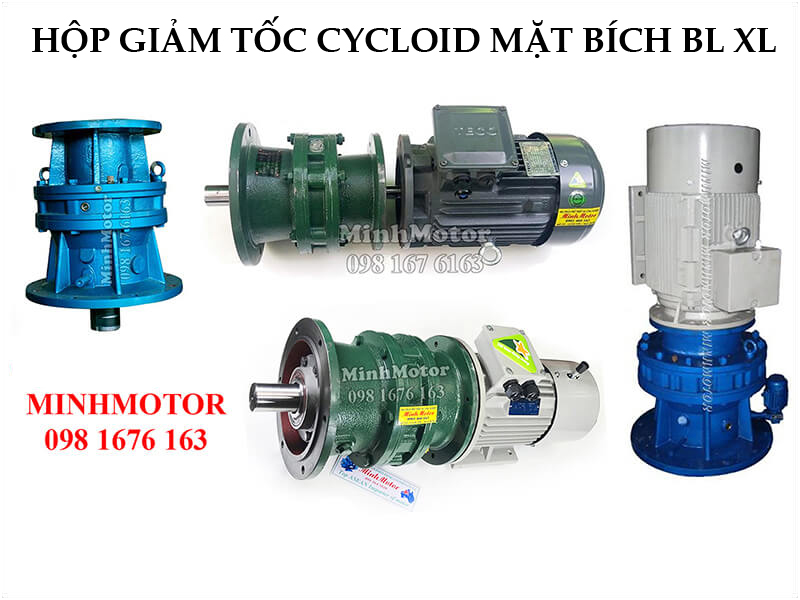

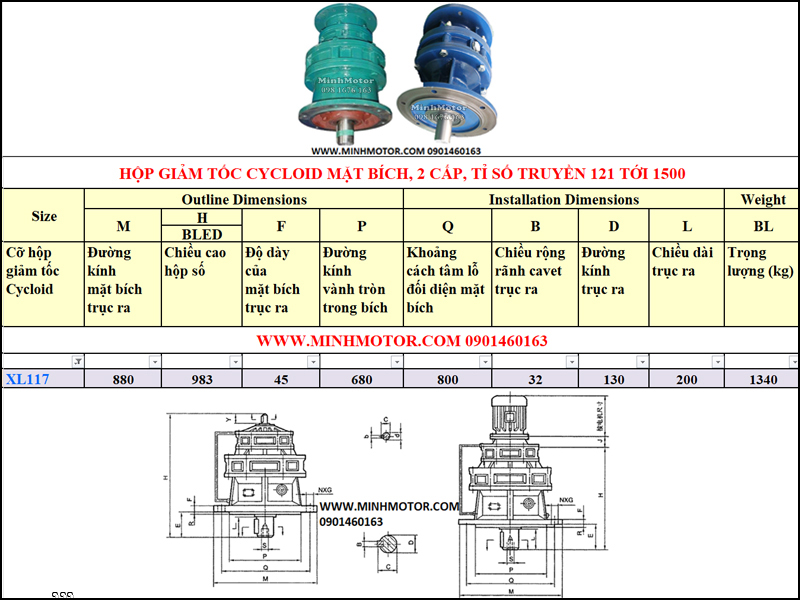

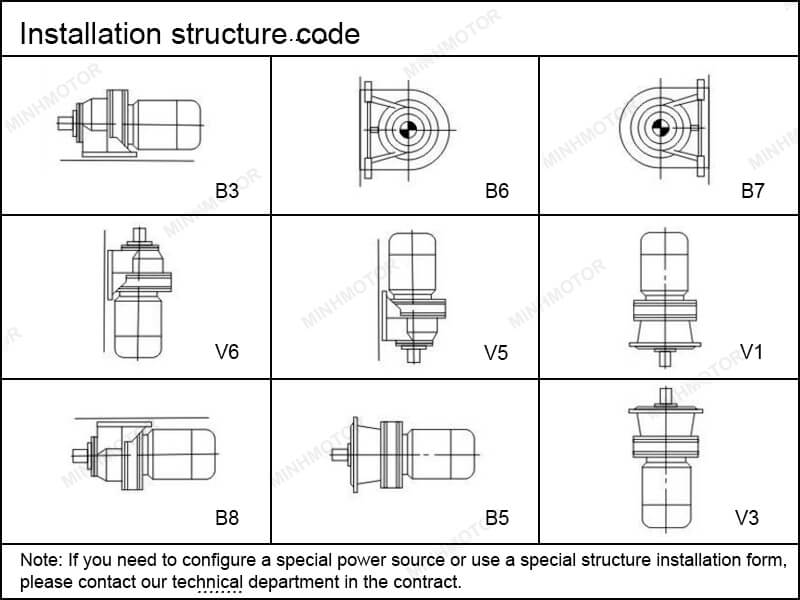

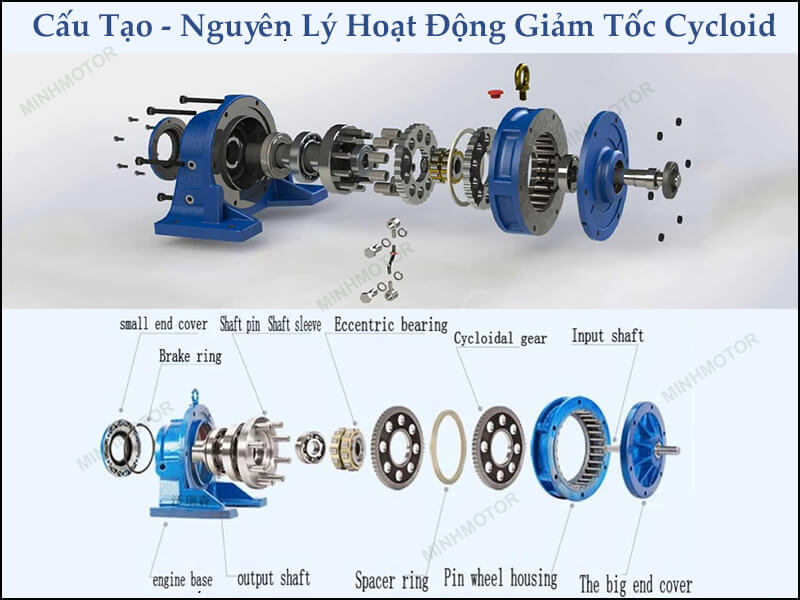

Hộp giảm tốc Cyclo 4KW 5HP phổ biến với hộp số XW4, XW5, XWD4, XWD5, XWY4, XWY5 là loại giảm tốc chân đế và hộp số XL4, XL5, XLD4, XLD5, XLY4, XLY5 là giảm tốc mặt bích. Hộp giảm tốc Cyclo 2 cấp 4KW 5HP XWEY85, XWED85, XWEY74, XWED74 loại chân đế và XLEY85, XLED85, XLEY74, XLED74 là loại mặt bích.

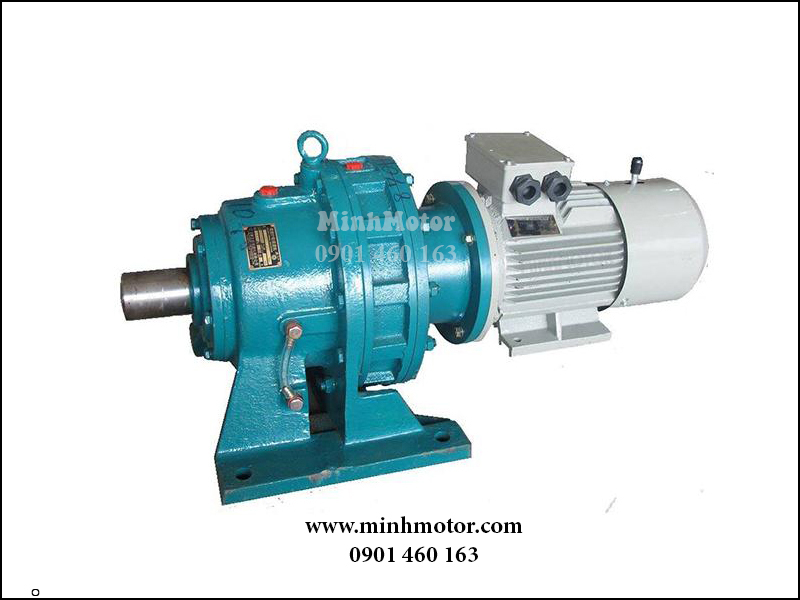

a. Hộp giảm tốc XWD3 chân đế motor 4kw 5HP 3.7kw
Đường kính cốt ra: 35mm, cavet: 10mm
Tổng dài hộp số: 280mm
Tổng cao hộp số: 250mm
Tâm trục tới mặt đất: 140mm
Hộp giảm tốc XWD3 đường kính trục vào 28mm (Thường gắn động cơ 3.7kW 4kW 5HP), bích vào 250mm
Khoảng cách lỗ chân đế dọc trục: 100mm
Khoảng cách lỗ chân đế ngang trục: 250mm
Đường kính lỗ chân đế: 16mm
Tâm trục ra tới mặt đất: 140mm
b. Hộp giảm tốc XWD4, XWY4 chân đế motor 4kw 5HP 3.7kw
b1. Motor hộp số XWD4 trục 45 mã motor 112
Đường kính cốt ra: 45mm
Tỷ số truyền thường dùng: i = 7, 11, 17, 23, 29, 35, 43, 59, 71, 87
Lắp motor 1400 vòng (4kw) thì tốc độ ra = 207, 127, 82, 60, 48, 40, 33, 24, 20, 17 vòng/phút
Lắp motor 960 vòng (2.2kw) tốc độ ra = 137, 87, 56, 41, 33, 27, 22, 15, 13, 10 vòng/phút
Khoảng cách lỗ chân đế dọc trục: 145mm
Khoảng cách lỗ chân đế ngang trục: 290mm
Đường kính lỗ chân đế: 16mm
Tâm trục ra tới mặt đất: 150mm

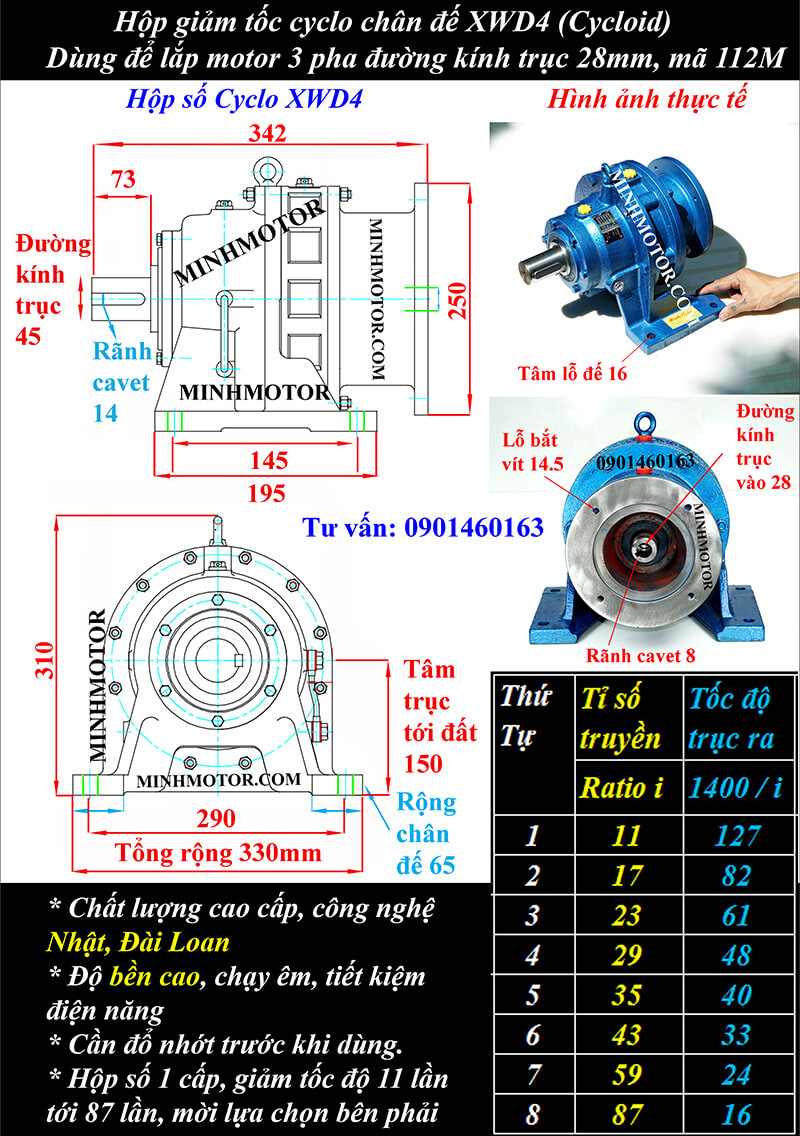

Hộp giảm tốc động cơ Cyclo 4kw 5HP XWD4 là nhiều người dùng nhất, bản vẽ như sau:
Khoảng cách lỗ chân đế dọc trục: 145mm
Khoảng cách lỗ chân đế ngang trục: 290mm
Đường kính lỗ chân đế: 16mm
Tâm trục ra tới mặt đất: 150mm
Video: Motor giảm tốc cyclo 4kW trục 50mm chân đế
b2. Motor liền hộp số cyclo 4kw 5HP chân đế trục 45 XWY4
Đường kính trục ra 45mm
Tổng chiều dài 590mm
Tổng cao 310mm
Lỗ chân đế dọc trục: 145mm
Lỗ chân đế ngang trục: 290mm
Khoảng cách lỗ chân đế dọc trục: 145mm
Khoảng cách lỗ chân đế ngang trục: 290mm
Đường kính lỗ chân đế: 16mm
Tâm trục ra tới mặt đất: 150mm
Thông số trên cũng tương ứng với hộp giảm tốc XWY4 cyclo motor 4kw 5HP 3.7kw
Motor cycloid 4Kw XWD4 tỷ số truyền 11, lực momen= 260 N.m, 127 vòng/phút
Motor cycloid 4Kw XWD4 tỷ số truyền 17, lực momen= 400 N.m, 82 vòng/phút
Động cơ cycloid 4Kw XWD4 tỷ số truyền 23, lực momen~ 400 N.m, 61 vòng/phút
Động cơ cycloid 4Kw XWD4 tỷ số truyền 29, lực momen~ 373 N.m, 48 vòng/phút
Hộp giảm tốc cyclo 4Kw XWD4 tỷ số truyền 35, lực momen~ 307 N.m, 40 vòng/phút
Hộp giảm tốc cyclo 4Kw XWY4 tỷ số truyền 43, lực momen= 377 N.m, 33 vòng/phút
b3. Motor liền hộp số cyclo 4kw 5HP chân đế trục 50 XWY4
Đường kính trục ra 50mm
Tổng chiều dài 590mm
Tổng cao: 310mm
Lỗ chân đế dọc trục: 145mm
Lỗ chân đế ngang trục: 290mm
Khoảng cách lỗ chân đế dọc trục: 145mm
Khoảng cách lỗ chân đế ngang trục: 290mm
Đường kính lỗ chân đế: 16mm
Tâm trục ra tới mặt đất: 150mm
c. Hộp giảm tốc XWD5, XWY5 motor 4kw 5HP 3.7kw

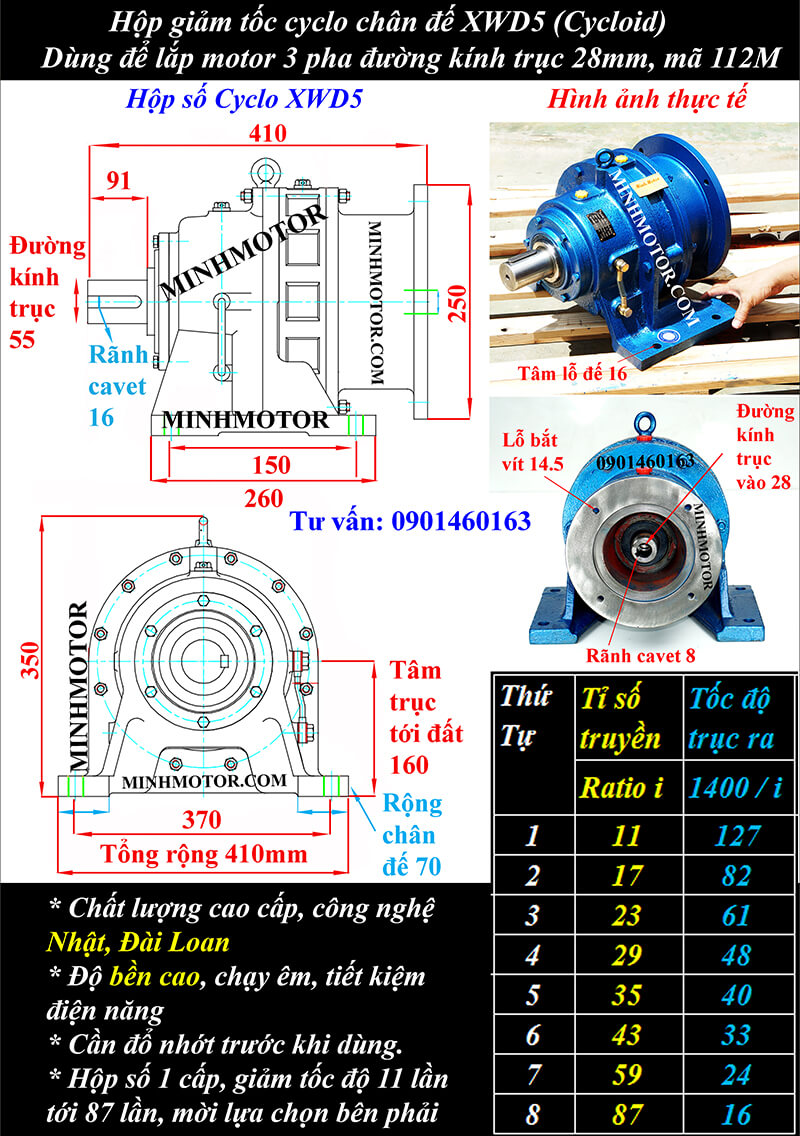

c1. Hộp số XWD5 chân đế trục 55 mã motor 112
Đường kính trục ra: 55mm
Tỷ số truyền phù hợp: i = 29, 35, 59
Lắp motor 1400 vòng (4kw) thì tốc độ ra = 48, 40, 24 vòng/phút
Lắp motor 960 vòng (2.2kw) tốc độ ra = 33, 27, 16 vòng/phút

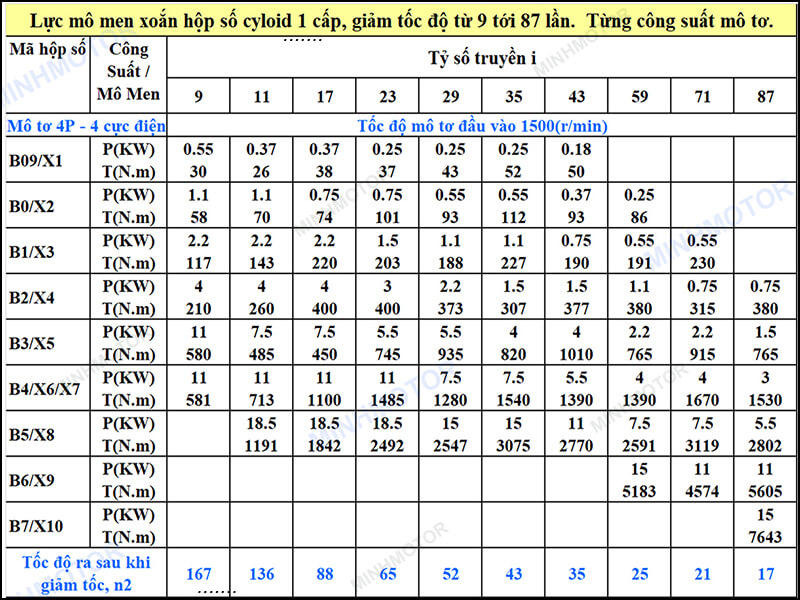

3. Tốc độ ra và momen xoắn hộp số giảm tốc cycloid 5.5HP 4kW theo tỉ số truyền
Hộp giảm tốc cycloid 1 cấp
Tỉ số truyền (i)
Tốc độ ra motor 4 cực (vòng/phút)
Momen ra motor 4 cực (N.m)
Cỡ hộp 1 cấp gợi ý
SF (hệ số phục vụ)
11
132
261
XWD4/BWD2, XLD4/BLD2
1,11
17
85
403
XWD4/BWD2, XLD4/BLD2
1,11
23
63
545
XWD5/BWD3, XLD5/BLD3
1,37
29
50
688
XWD5/BWD3, XLD5/BLD3
1,36
35
41
830
XWD5/BWD3, XLD5/BLD3 (sát giới hạn)
0,99
43
34
1.020
XWD5/BWD3, XLD5/BLD3 (sát giới hạn)
0,99
59
25
1.399
XWD6/BWD4, XLD6/BLD4 (sát giới hạn)
0,99
71
20
1.683
XWD8/BWD5, XLD8/BLD5
1,65
87
17
2.063
XWD8/BWD5, XLD8/BLD5
1,34
Momen ra = 9550 × P / n ra × hiệu suất (0,9 hộp 1 cấp; 0,85 hộp 2 cấp), tính khi motor 4 cực chạy đủ tải.
SF = momen cho phép của hộp / momen ra. SF dưới 1,0 là hộp đã sát hoặc vượt giới hạn, tránh dùng cho tải nặng.
Cần SF tối thiểu: 1,0 với tải đều dưới 10 giờ/ngày; 1,25 với va đập nhẹ hoặc chạy 10–24 giờ/ngày; 1,5 với máy nghiền, máy cán, khởi động – dừng nhiều lần.
SF chưa đủ: lên một cỡ hộp. Dấu "—" là chưa có số liệu, đối chiếu tem hộp.
Hộp giảm tốc cycloid 2 cấp
Tỉ số truyền 2 cấp (i)
Tốc độ ra motor 4 cực (vòng/phút)
Momen ra khi motor chạy đủ tải (N.m)
Cỡ hộp 2 cấp gợi ý
SF (hệ số phục vụ)
121
12,0
2.710
XWED74 (sát giới hạn)
0,98
187
7,8
4.188
XWED85/BWED53
1,19
289
5,0
6.472
XWED95/BWED63
1,36
391
3,7
8.756
XWED95/BWED63 (sát giới hạn)
1,01
473
3,1
10.592
XWED106/BWED74
1,13
595
2,4
13.324
Vượt XWED106/BWED74
—
841
1,7
18.833
Vượt XWED106/BWED74
—
1.003
1,4
22.460
Vượt XWED106/BWED74
—
1.225
1,2
27.432
Vượt XWED106/BWED74
—
1.505
0,96
33.702
Vượt XWED106/BWED74
—
2.065
0,70
46.242
Vượt XWED106/BWED74
—
3.045
0,48
68.187
Vượt XWED106/BWED74
—
7.569
0,19
169.493
Vượt XWED106/BWED74
—
XWED74: i = 121; XWED85/BWED53: i = 187.
XWED95/BWED63: i = 289–391.
XWED106/BWED74: i = 473.
i = 595 trở lên: vượt XWED106/BWED74, giảm công suất motor hoặc tỉ số.
4. Ứng dụng phù hợp của hộp số giảm tốc cycloid 5.5HP 4kW
Máy trộn bê tông tự hành nhỏ, máy trộn vữa khô, máy trộn đất sét gạch.
Băng tải đá dăm, quặng, gạch thành phẩm dài 20–30 m.
Máy cán thép mỏng, máy kéo dây, máy cuốn cuộn tôn.
Máy khuấy bồn phản ứng, bồn chứa dầu, bể xử lý nước thải lớn.
Máy ép viên, máy ép bã, lò sấy quay cỡ nhỏ.
5. Lưu ý khi lắp đặt, thay thế và sửa chữa hộp số giảm tốc cycloid 5.5HP 4kW
Motor 112M nặng hơn rõ motor 100L; với hộp mặt bích lắp đứng, khung đỡ phải chịu cả trọng lượng motor và lực phản momen.
Kiểm tra lỗ trục vào của hộp là 28 mm cho motor 112M; một số hộp cỡ lớn có lỗ 38 mm cho motor 132 cần ống lót đúng chuẩn.
Bệ đặt hộp X5 trở lên nên là bệ thép hoặc bê tông có bu lông neo, tránh đặt trên khung mỏng gây rung.
Dầu bôi trơn hộp cỡ lớn cần đúng loại, đúng mức; dầu quá đầy làm nóng và rò phớt, quá ít làm mòn ổ lệch tâm.
Khi kéo hai máy bằng một hộp qua xích, tính tổng lực căng xích và kiểm tra lực hướng kính cho phép trên trục ra.
6. Câu hỏi thường gặp về hộp số giảm tốc cycloid 5.5HP 4kW
Motor 3.7kW và 4kW dùng chung hộp cyclo được không? Được. Hai motor cùng vỏ 112M, cùng trục Ø28 mm. Momen ra của 3.7kW thấp hơn 4kW khoảng 7%, nên hộp đủ cho 4kW thì đủ cho 3.7kW.
Motor 4kW lắp XWD4 dùng được tới tỉ số nào? Đến i = 17, SF chỉ khoảng 1,1. Từ i = 23 trở lên phải dùng XWD5 hoặc lớn hơn.
XWD3 có lắp được motor 5HP không? Lắp vừa mặt bích (lỗ vào 28 mm, bích 250 mm), nhưng momen cho phép của XWD3 thấp hơn nhiều momen ra của motor 4kW. Chỉ dùng khi tải thực rất nhẹ, không khuyến khích cho máy mới.
XWED85 lắp motor 4kW tỉ số 289 có được không? Ở đủ tải, momen ra khoảng 6.472 N.m, vượt mức 5.000 N.m của XWED85. Chỉ an toàn khi tải thực dưới khoảng 75% công suất motor; nếu không phải dùng XWED95 hoặc giảm tỉ số.
Motor cyclo 5.5HP tỉ số 59 cần hộp gì? Momen ra khoảng 1.399 N.m, cần hộp X6 hoặc BWD4 trục 70 mm. XWD5 chỉ cho phép khoảng 765 N.m ở tỉ số này.
Gọi 5HP hay 5.5HP mới đúng với motor 4kW? 4kW tương đương khoảng 5.4HP, thường gọi là 5.5HP; motor 3.7kW mới đúng là 5HP. Hai loại cùng vỏ và hộp, khác nhau chút ít về momen.
Máy cán thép dùng motor cyclo 4kW có phù hợp không? Phù hợp cho máy cán mỏng tốc độ thấp. Máy cán có tải va đập khi đưa phôi vào, nên chọn hộp dư 1,5 lần momen ra và dùng khớp nối đàn hồi.
Hộp cyclo 4kW đặt trên khung thép mỏng có sao không? Khung mỏng dễ rung và vặn khi có phản momen, làm lệch tâm motor – hộp – máy. Nên gia cố khung hoặc dùng bệ bê tông, bu lông neo.
Dùng 2 motor cyclo 4kW kéo chung một băng tải được không? Được nhưng cần chia tải đều: dùng motor cùng loại, cùng tỉ số, thường điều khiển bằng biến tần có chức năng chia tải. Nếu không, một motor sẽ gánh phần lớn tải.
Khi nào nên chọn hộp 2 cấp thay vì hộp 1 cấp lớn cho motor 4kW? Khi cần tốc độ ra dưới khoảng 15 vòng/phút. Ở tốc độ 17–25 vòng/phút, hộp 1 cấp cỡ lớn (X6 trở lên) thường gọn và hiệu suất cao hơn hộp 2 cấp.
Thay hộp cũ XWD4 trục 45mm bằng XWD5 trục 55mm cần làm gì? Thay nhông, khớp nối, puli theo trục 55mm; khoan lại bệ vì lỗ chân đế đổi từ 145 × 290mm sang 150 × 370mm, và chỉnh cao độ vì tâm trục tăng từ 150mm lên 160mm.
Hộp cyclo 5.5HP có cần lắp bảo vệ quá tải cơ khí không? Nên dùng với tải dễ kẹt như vít tải, máy nghiền: khớp nối an toàn hoặc chốt cắt giúp bảo vệ chốt kim, đĩa cycloid khi kẹt đột ngột.
Thay dầu hộp cyclo 4kW dùng loại dầu gì? Thường dùng dầu bánh răng công nghiệp độ nhớt ISO VG 68–150 tùy nhiệt độ làm việc và hướng dẫn trên nhãn hộp. Không trộn lẫn các loại dầu khác gốc.
Motor cyclo 4kW tỉ số 11 quay bao nhiêu vòng? Khoảng 132 vòng/phút với motor 4 cực, momen ra khoảng 261 N.m. Thường dùng cho băng tải nhanh, máy trộn nhanh.
