Motor giảm tốc 1 pha 2Hp 1.5kw 220v còn gọi là động cơ giảm tốc 1 pha 2Hp 1.5kw 220v. Sau đây là các loại phổ biến nhất trên thị trường:
1) Ứng dụng motor giảm tốc 1 pha 2hp 1.5kw
- Dùng lắp đặt băng tải, máy nghiền thức ăn gia súc
- Cửa cuốn, thang máy, xe nâng hàng
- Máy trộn xi măng, máy luyện kim
- Nâng thiết bị đóng tàu, sản xuất khẩu trang.
2) Ưu điểm motor giảm tốc 2hp 1.5kw 1 pha
- Là dòng động cơ giảm tốc 1 pha công suất lớn
- Điện áp 1 pha an toàn hơn so với điện 3 pha
- Chạy điện dân dụng 220v dễ lắp đặt và vận hành
- Hiệu suất cao, tiêu tốn ít điện năng
- Giá thành rẻ, được hàng ngàn nhà máy sử dụng
3) Cấu tạo motor giảm tốc 1 pha 2hp 1.5kw
Motor giảm tốc 1 pha 2 ngựa có cấu tạo gồm:
- Stator: là phần cố định của motor, có các cuộn dây được quấn trên lõi thép. Stator tạo ra từ trường khi có dòng điện chạy qua.
- Rotor: là phần quay của motor, có các thanh dẫn điện được đặt trên lõi thép. Khi có từ trường của stator tác động sẽ tạo ra lực điện từ làm rotor quay.
- Giảm tốc: là bộ phận giúp giảm tốc độ của động cơ và tăng mô-men xoắn. Giảm tốc được làm bằng bánh răng và trục, có tỷ số truyền khác nhau.
- Vỏ motor: được làm bằng nhôm hoặc thép, có tác dụng bảo vệ các bộ phận bên trong motor khỏi tác động của môi trường.
4) Thông số kỹ thuật motor giảm tốc 1 pha 1.5kw 2hp
- Điện áp 1 pha 220v, đấu điện đảo chiều quay trục tùy ý.
- Đường kính trục dương, đường kính trục âm
- Chất liệu: gang, thép, đồng, bánh răng nhiệt luyện chống mòn. Độ bền: 6-8 năm
- Khả năng tiết kiệm điện: IE2, tiêu chuẩn xuất khẩu Châu Âu
- Dòng ampe định mức khi chạy hết tải: 9.34 (A)
5) Phân loại motor giảm tốc 1 pha 2hp 1.5kw

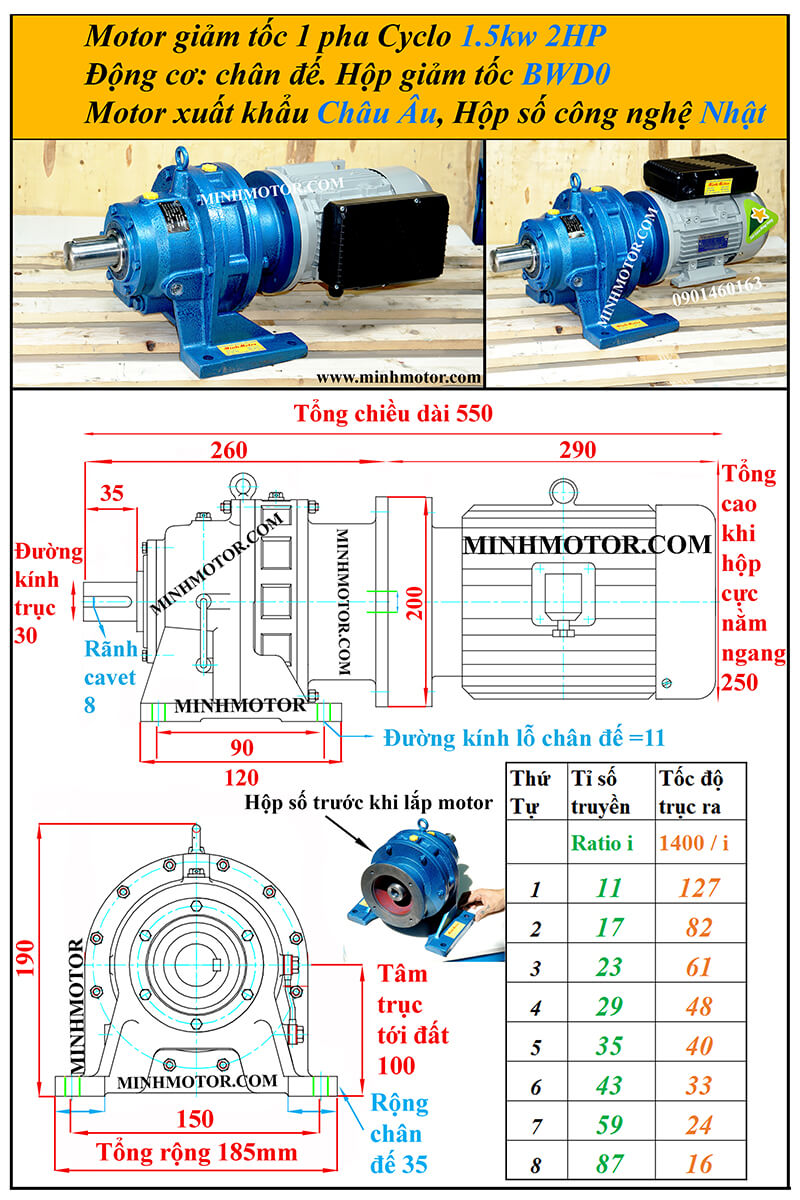

a) Motor giảm tốc 1 pha 2hp 1.5kw chân đế trục 30mm BWDO
Motor giảm tốc 1 pha 1.5kw 220V chân đế BWDO, cốt 30mm thông số như sau:
- Đường kính trục: 30 mm. Rãnh cavet: 8 mm
- Tổng cao: 250mm
- Tổng dài: 550mm
- Mã hàng: BWDO motor giảm tốc 1 pha 1.5kw 2HP, 220v, chân đế, trục: 30mm

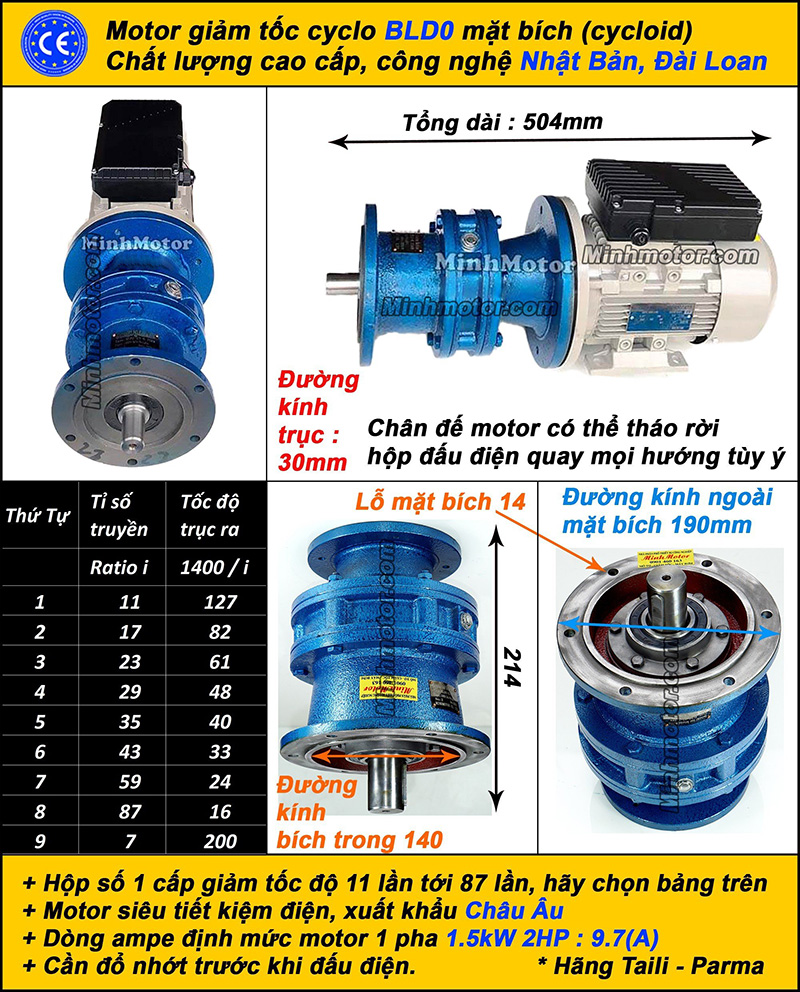

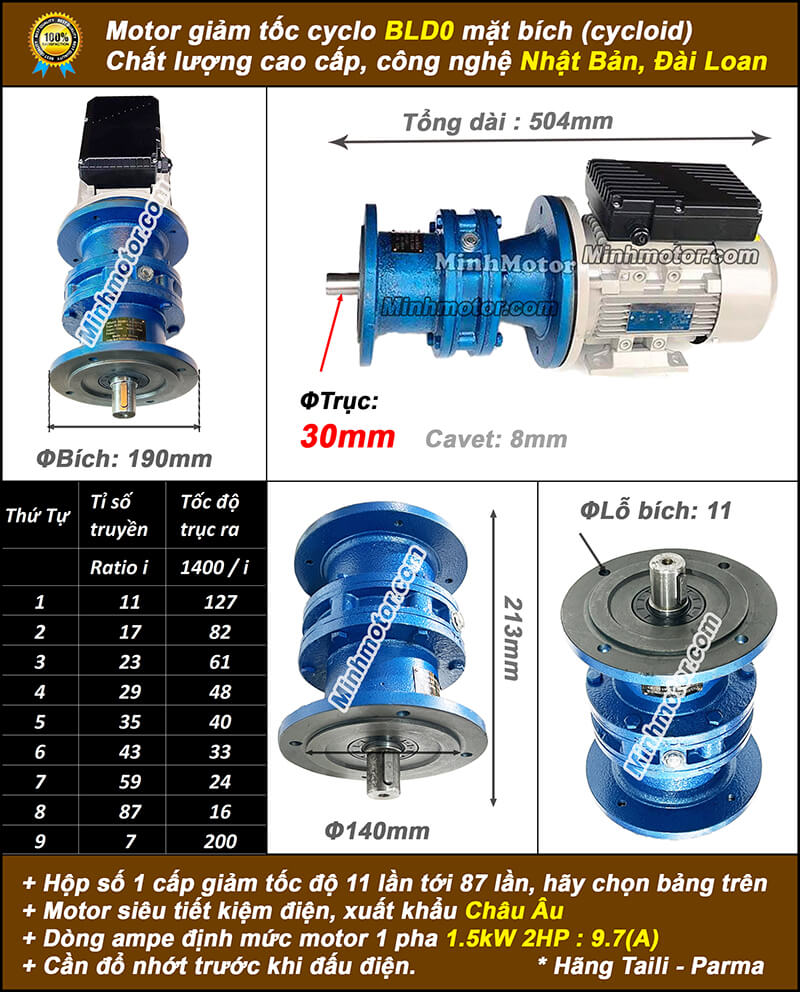

b) Motor giảm tốc 1 pha 2hp 1.5kw mặt bích trục 30mm BLDO
Motor giảm tốc 1 pha 1.5kw 220V chân đế BLDO, cốt 30mm thông số như sau:
- Đường kính trục: 30 mm. Rãnh cavet: 8 mm
- Dòng ampe định mức: 9.7 A
- Tổng dài: 504mm
- Mã hàng: BLDO motor giảm tốc 1 pha 1.5kw 2HP, 220v, mặt bích, trục: 30mm

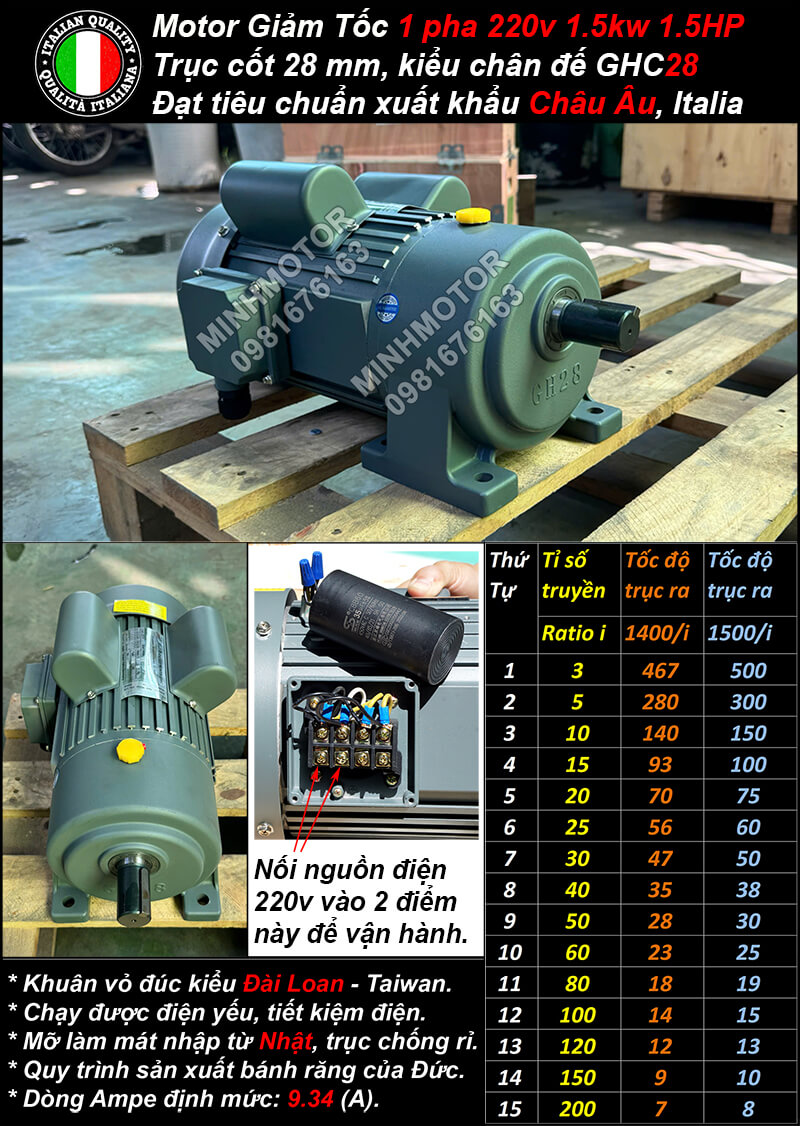

c) Motor giảm tốc 1 pha 2hp 1.5kw chân đế trục 28mm
Động cơ giảm tốc 1.5kw 2 ngựa 1 pha 220v chân đế, đường kính trục 28mm có thiết kế như sau:
d) Motor giảm tốc 1 pha 2hp 1.5kw mặt bích trục 28mm
Động cơ giảm tốc 1.5kw 2 ngựa 1 pha 220v mặt bích, đường kính trục 28mm có thiết kế như sau:
e) Motor giảm tốc 1 pha 2hp 1.5kw 220V chân đế GHC
Motor giảm tốc 1 pha 1.5kw 220V chân đế GHC, cốt 32mm thông số như sau:
- Đường kính trục: 32 mm. Rãnh cavet: 10 mm
- Dòng ampe định mức: 9.34 A
- Mã hàng: GHC motor giảm tốc 1 pha 1.5kw 2HP, 220v, chân đế, trục: 32mm
- Tổng dài: 446 mm
- Khoảng cách tâm lỗ đế ngang trục 170 mm
- Khoảng cách tâm lỗ đế dọc trục 130 mm
f) Motor giảm tốc 1 pha 2hp 1.5kw 220V mặt bích GVC
Motor giảm tốc 1 pha 1.5kw 220V mặt bích GVC, cốt 32 mm
- Đường kính trục: 32 mm. Rãnh cavet: 10 mm
- Đường kính lỗ mặt bích: 13.5 mm
- Dòng ampe định mức: 9.34 A
- Mã hàng: GHC motor giảm tốc 1 pha 1.5kw 2HP, 220v, chân đế, trục: 32mm
- Tổng dài: 446 mm
- Chiều dài mặt bích: 242 mm
- Chiều ngang mặt bích: 223 mm
g) Motor giảm tốc 1 pha 2hp 1.5kw 220V trục vuông góc RV63
Loại 1: Motor giảm tốc 1 pha 1.5kw 2hp 220v NMRV 63 trục âm
- Đường kính trục: 25mm, cavet 8mm
- Tổng cao: 235mm
- Tổng dài: 458mm
- Lỗ bắt ốc hộp số: 8mm
- Trục ra vuông góc, trục âm. Hộp số xoay 360 độ.
Loại 2: Motor giảm tốc 1 pha 1.5kw 2hp 220v NMRV 63 trục dương
- Đường kính trục dương: 25mm, cavet 8mm
- Tổng cao: 235mm
- Tổng dài: 458mm
- Lỗ bắt ốc hộp số: 8mm
- Trục ra vuông góc, trục dương
h) Motor giảm tốc 1 pha 2hp 1.5kw 220V trục vuông góc RV75
Loại 1: Motor giảm tốc 1 pha 1.5kw 220V NMRV trục dương
- Đường kính trục dương: 28 mm. Rãnh cavet: 8 mm
- Đường kính bích motor: 200 mm
- Chiều dài trục: 50 mm
Động cơ giảm tốc 1 pha 2HP 1.5kw 220v gắn NMRV vỏ nhôm có thể quay 360 độ
Loại 2: Motor giảm tốc 1 pha 1.5kw 220V NMRV trục âm
- Đường kính trục âm: 28 mm. Rãnh cavet: 8 mm
- Đường kính bích motor: 200 mm
i) Motor giảm tốc 1 pha 2hp 1.5kw 220V trục vuông góc WPDS
Motor 1 pha 220V 1.5kw 2hp gắn Hộp giảm tốc WPDS size 80 trục trên mặt bích
- Đường kính trục ra: 32mm
- Công nghệ Đài Loan
Motor 1 pha 220V 1.5kw 2hp gắn Hộp số giảm tốc WPDS size 100 trục trên mặt bích
- Đường kính trục ra: 38mm
- Chiều dài trục: 75mm
6) Lựa chọn tốc độ motor giảm tốc 1 pha 2hp 1.5kw 220v
Mời tính ratio, tỉ số truyền động cơ giảm tốc 1 pha 2HP 1.5kw 220v như sau:
- Ratio = 5, tỉ số truyền 5, miền nam còn hay gọi là 1/5 hay 1: 5 giảm tốc độ đi 5 lần; thì tốc độ trục ra là 1400/5 = 280 vòng/phút. Tương tự như vậy
- Ratio = 50, giảm 50 lần, trục ra =1400/50 = 28 vòng
- Ratio = 10, tỉ số truyền 10, giảm đi 10 lần, thì tốc độ trục ra là 1400/10 = 140 vòng
- Ratio= 20, giảm 20 lần, trục ra = 1400/20 = 70 vòng
- Ratio = 30, giảm 30 lần tốc độ trục ra= 1400/30 = 47 vòng
- Ratio = 60, giảm 60 lần, trục ra = 1400/60 = 23 vòng
- Ratio = 100, giảm 100 lần, trục ra = 1400/100 = 14 vòng
Video vận hành đấu điện vào motor giảm tốc 1 pha 1.5kw 2HP
Giảm tốc chân đế hoặc mặt bích đều đấu như sau
Video Tất cả các loại giảm tốc 1 pha 220v
