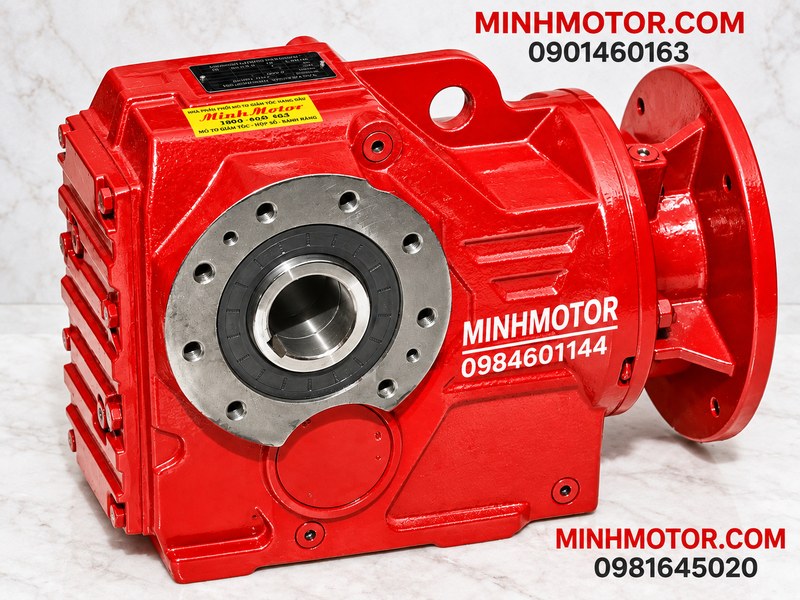

Hộp giảm tốc KA67 là hộp giảm tốc bánh răng côn xoắn trục vuông góc kiểu SEW, trục ra âm (cốt âm) Ø40 mm lồng thẳng lên trục máy, mô-men cực đại 820 Nm. Hiệu suất 94 – 96%, thân cao 226 mm, gắn motor 0,18 – 5,5 kW nên dùng nhiều cho máy trộn thức ăn chăn nuôi, băng tải dăm gỗ, gầu tải cám viên và máy ép trục vít.
1. Thông số kỹ thuật hộp giảm tốc KA67 trục âm vuông góc kiểu SEW
a) Thông số kỹ thuật hộp giảm tốc KA67 trục âm: lỗ trục 40mm, mô-men 820 Nm, tỉ số truyền, bích vào
Hộp giảm tốc KA67 lỗ trục âm Ø40 mm chịu mô-men cực đại 820 Nm:
Thông số
Hộp giảm tốc KA67 trục âm
Đường kính trục ra
Lỗ âm Ø40 mm (H7), dài 156 mm, cavet (then) 12 mm
Mô-men xoắn cực đại
820 Nm (từ tỉ số 1/27,28 trở lên); 420 – 800 Nm ở tỉ số 1/7,28 – 1/24,00
Dải tỉ số truyền
1/7,28 – 1/144,79
Tốc độ trục ra (motor 4 cực)
~ 192 – 10 vòng/phút
Motor gắn được
0,18 – 5,5 kW (khung 63 – 132)
Motor mặt bích 160mm gắn liền
Ø160 mm (nếu không dùng mặt AM kết nối)
Dầu vận hành
Dầu bánh răng Shell 220 (ISO VG220), thay sau ~ 3.200 giờ chạy
Tư thế lắp
Treo trên trục máy + tay đòn chống xoay, M1 – M6
Bích vào AM gắn motor mặt bích B5 — chọn AM theo công suất motor:
Bích AM
Motor 4 cực gắn được
Lỗ trục vào
Đường kính bích motor B5
AM63
0,18 – 0,25 kW (khung 63)
Ø11 mm
Ø140 mm
AM71
0,25 – 0,37 kW (khung 71)
Ø14 mm
Ø160 mm
AM80
0,55 – 0,75 kW (khung 80)
Ø19 mm
Ø200 mm
AM90
1,1 – 1,5 kW (khung 90)
Ø24 mm
Ø200 mm
AM100 / AM112
2,2 – 4 kW (khung 100 – 112)
Ø28 mm
Ø250 mm
AM132
5,5 kW (khung 132S)
Ø38 mm
Ø300 mm
Bánh răng trụ răng nghiêng + cặp bánh răng côn xoắn, thép hợp kim thấm carbon, mài răng.
Trục vào vuông góc trục ra, trục ra là ống rỗng lồng lên trục máy.

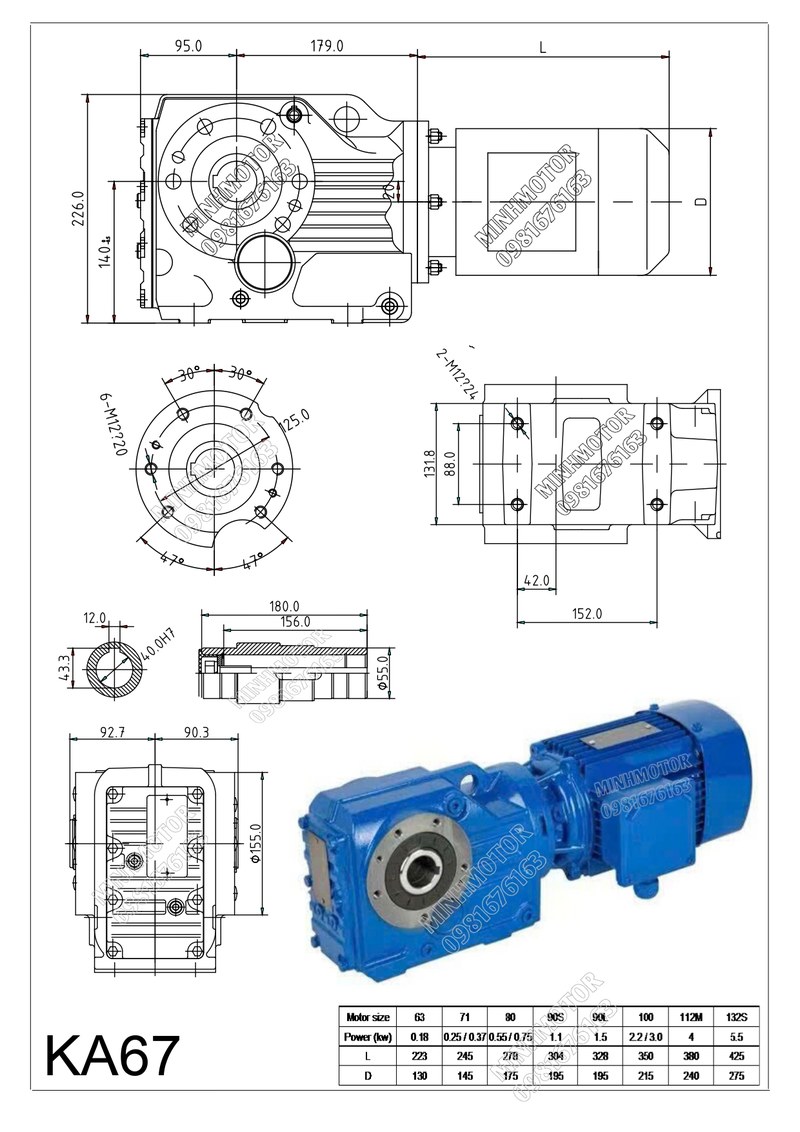

b) Bản vẽ kích thước lắp đặt hộp giảm tốc KA67: lỗ trục âm Ø40 × 156 mm, cao 226 mm, tâm trục cao 140 mm
Trục ra âm Ø40 H7, cavet (then) 12 mm, kích thước đáy rãnh then 43,3 mm.
Ống trục ra dài 156 mm (tổng 180 mm), đường kính ngoài moay ơ Ø55 mm.
Tổng cao 226 mm; tâm trục ra cách mặt đáy 140 mm; tay đòn bắt vào 6 lỗ M12 sâu 20 mm trên vòng Ø125 mm.
Hộp trên ảnh lắp bích AM100: bích Ø250 mm, lỗ lắp trục motor Ø28 mm (motor khung 100 – 112).
Kích thước L (dài), D (đường kính) motor liền hộp KA67:
Motor 0,18 kW (63): L 223 mm, D 130 mm.
Motor 0,25 – 0,37 kW (71): L 245 mm, D 145 mm.
Motor 0,55 – 0,75 kW (80): L 278 mm, D 175 mm.
Motor 1,1 kW (90S): L 304 mm, D 195 mm.
Motor 1,5 kW (90L): L 328 mm, D 195 mm.
Motor 2,2 – 3 kW (100): L 350 mm, D 215 mm.
Motor 4 kW (112M): L 380 mm, D 240 mm.
Motor 5,5 kW (132S): L 425 mm, D 275 mm.
Video hộp giảm tốc KA67 trục ra âm gắn motor 4 kW:
c) Bảng mô-men hộp giảm tốc KA67 gắn motor 0,75kW – 5,5kW theo từng tỉ số truyền
Bảy bảng dưới đây cho mô-men trên lỗ trục Ø40 của KA67 khi ghép motor 4 cực 0,75 kW tới 5,5 kW, kèm hệ số an toàn so với mô-men cho phép của hộp ở từng tỉ số.
SF là tỉ số giữa mô-men cho phép của hộp (820 Nm; 420 – 800 Nm ở tỉ số dưới 1/27,28) và mô-men motor đưa ra trục ở công suất định mức.
SF dưới 1: motor đủ sức làm quá tải hộp khi tải bị kẹt.
Máy trộn thức ăn, máy ép trục vít có tải giật: hệ số thực 1,4 – 1,6.
Motor 5,5 kW dùng ở tỉ số đến 1/24: trục ra 58 – 192 v/p.
Tốc độ tính với motor 4 cực 1.400 v/p; motor 4 – 5,5 kW thực tế quay ~ 1.440 v/p.
2. Phân loại hộp giảm tốc KA67 theo đầu vào: cổng bích 160, bích AM, trục vào AD, ghép đôi
Hộp giảm tốc KA67 có 4 kiểu đầu vào. Cùng thân hộp, lỗ trục Ø40 mm và mô-men 820 Nm, chỉ khác cách nối với motor. Cùng cỡ còn có bản chân đế KAB67, mặt bích KAF67 và bản trục dương hộp giảm tốc K67.
a) Hộp giảm tốc KA67 không AM: cổng bích Ø160 gắn thẳng motor RK
Thân hộp có sẵn cổng bích Ø160 mm.
Motor RK bích 160 (trục đặc chủng) gắn thẳng vào cổng, không cần bích AM — cụm ngắn và nhẹ hơn.
Motor IEC mặt bích B5 thông thường không gắn thẳng được — cần bích AM (mục b).
Video hộp giảm tốc KA67 trục ra âm Ø40 mm thực tế:
b) Hộp giảm tốc KA67 AM gắn motor mặt bích B5: AM63 – AM132, bích Ø140 – Ø300 mm
Bích AM lắp vào cổng Ø160 của thân hộp, mặt ngoài nhận motor mặt bích B5 theo chuẩn IEC:
AM63: motor 0,18 – 0,25 kW, lỗ trục vào Ø11 mm, bích Ø140 mm.
AM71: motor 0,25 – 0,37 kW, lỗ trục vào Ø14 mm, bích Ø160 mm.
AM80: motor 0,55 – 0,75 kW, lỗ trục vào Ø19 mm, bích Ø200 mm.
AM90: motor 1,1 – 1,5 kW, lỗ trục vào Ø24 mm, bích Ø200 mm.
AM100 / AM112: motor 2,2 – 4 kW, lỗ trục vào Ø28 mm, bích Ø250 mm.
AM132: motor 5,5 kW, lỗ trục vào Ø38 mm, bích Ø300 mm.
Đặt hàng ghi rõ mã AM để có đúng lỗ trục vào và bích.
c) Hộp giảm tốc KA67 AD trục vào dương: nối khớp nối, dây đai, puly
Đầu vào là trục đặc, motor đặt trên bệ riêng, nối bằng khớp nối hoặc dây đai. Cách này hợp với máy trộn thức ăn cần đổi tốc độ cánh bằng puly, hoặc máy ép trục vít dùng dây đai làm cầu chì cơ khí khi kẹt bã.
d) Hộp giảm tốc ghép đôi KA67R37: tốc độ chậm dưới 1 – 3 vòng/phút
Xích cào phân trại gà, máy đảo phân compost dạng máng, cơ cấu kéo chậm cần tốc độ dưới 1 – 3 v/p. KA67 được ghép thêm R37 ở đầu vào, tỉ số tổng lên hàng nghìn. Ở 2 v/p, mô-men 820 Nm chỉ cần motor ~ 0,2 kW, nên bộ ghép thường dùng motor 0,25 – 0,55 kW.
3. Cách đọc tem hộp giảm tốc KA67 để mua hàng và tư thế lắp đặt M1 – M6
a) Cách đọc tem, mã hàng hộp giảm tốc KA67 khi đặt mua, thay thế
Mã đặt hàng ví dụ: KA67-38.39-AM100
KA67: cỡ hộp trục âm, lỗ trục Ø40 mm. Bản chân đế là KAB67, bản mặt bích là KAF67, bản trục dương là K67.
38.39: tỉ số 1/38,39, tốc độ trục ra ~ 36 vòng/phút với motor 4 cực.
AM100: bích vào chờ motor mặt bích khung 100 (2,2 – 3 kW), lỗ trục Ø28 mm.
Công suất: 560 × 46,3 / 9.550 ≈ 2,72 kW; chia 0,94 được 2,89 kW. Motor 3 kW chạy ~ 96% tải; dăm ẩm, băng dài hơn thì lên 4 kW.
Bảng 3 kW tỉ số 30,22 cho 618 N·m, SF 1,33; hệ số dự trữ thực 820 / 560 = 1,46.
7. Câu hỏi thường gặp về hộp giảm tốc KA67 trục âm 40mm
a) Người sắp mua, khảo giá hộp giảm tốc KA67
KA67 lắp motor 5,5 kW được không? Được, qua bích AM132 (lỗ Ø38 mm), ở tỉ số đến 1/24. Motor 5,5 kW ở tỉ số 1/19,30 cho ~ 724 N·m (SF 1,05), trục ra ~ 73 v/p; ở tỉ số 1/22,66 là ~ 850 N·m, vượt 780 N·m cho phép (SF 0,92).
KA67 gắn motor 4 kW tỉ số 1/30 được không? Gắn được, sát giới hạn. Tỉ số 1/30,22 cho ~ 825 N·m, cho phép 820 N·m (SF 0,99). Ở tỉ số 1/27,28 là 744 N·m (SF 1,10). Tải giật nhiều thì chọn 1/27,28 hoặc lên KA77.
KA67 và KA57 cùng lỗ Ø40, chọn hộp nào? Mô-men tải trên 600 N·m, hoặc motor 4 – 5,5 kW ở tỉ số trên 1/20, chọn KA67. Dưới 600 N·m dùng KA57 cho rẻ và gọn.
Mua KA67 không AM gắn motor RK hay KA67 có AM gắn motor mặt bích B5? Muốn cụm gọn, ngắn thì chọn không AM + motor RK bích 160. Muốn motor dễ thay ở mọi cửa hàng thì chọn AM + motor B5 chuẩn IEC.
KA67 hay KAB67 cho máy trộn thức ăn? Trục cánh trộn có 2 gối đỡ hai đầu thùng thì chọn KA67 treo trục + tay đòn. KAB67 chân đế dùng khi truyền qua nhông xích hoặc trục quá ngắn.
Thay KA67 châu Âu đang chạy cần đo gì? Lỗ trục Ø40, cavet 12 mm, tâm trục cao 140 mm, 6 lỗ M12 trên vòng Ø125 bắt tay đòn, tỉ số trên tem cũ, kiểu đầu vào và tư thế lắp.
Đặt hàng KA67 cần báo những gì? Công suất, số cực motor; tỉ số hoặc tốc độ ra; kiểu trục ra (KA, KAB, KAF, KAH); kiểu đầu vào (không AM, AM, AD); tư thế lắp.
b) Người vừa mua hộp giảm tốc KA67: lắp đặt, vận hành đúng
Hộp KA67 mới về đã có dầu chưa? Chưa chắc. Đọc tem rồi châm dầu ISO VG220 tới mép lỗ thăm dầu của đúng tư thế lắp (M1 ~ 1,1 lít).
Lồng KA67 lên trục máy thế nào? Bôi mỡ chống kẹt lên trục Ø40, căn then 12 mm thẳng rãnh, đẩy hộp bằng cảo ren tì vào đầu trục. Không đóng búa vào vỏ, phớt.
Bắt cả tay đòn lẫn chân đế được không? Không. Hộp bị ép giữa hai điểm cố định, ổ trục ra nóng và hỏng sớm. Treo trục thì chỉ giữ xoay bằng tay đòn có bạc cao su.
Lắp xong máy trộn, chạy thử thế nào? Chạy không tải 30 phút kiểm tra chiều quay cánh, trộn mẻ 50% trước khi trộn đủ 500 kg; đo nhiệt vỏ sau 2 giờ.
c) Bảo trì hộp giảm tốc KA67 sau 6 – 12 tháng chạy
Bao lâu thay dầu KA67? Lần đầu sau ~ 500 giờ. Sau đó ~ 3.200 giờ với dầu Shell 220; chạy 3 ca 24/24 tức ~ 4,5 tháng một lần; 2 ca thì ~ 6,5 tháng.
Sau 6 tháng kiểm tra gì? Bạc cao su tay đòn, phớt hai đầu lỗ Ø40 có rỉ dầu không, nhiệt vỏ, tiếng ồn, bulông bích AM.
Phớt trục ra rỉ dầu sau 6 tháng ở máy trộn? Bột thức ăn bám mài mòn môi phớt. Thay phớt, lắp thêm nắp che bụi đầu trục, vệ sinh quanh lỗ trục mỗi tuần.
d) Lỗi dùng sai hộp giảm tốc KA67 và cách khắc phục
Hộp bó cứng trên trục, không tháo ra được? Trục gỉ dính trong lỗ Ø40. Thấm dầu chống gỉ qua rãnh then nhiều lần, giữ hộp bằng pa lăng, dùng cảo kéo đều; lần lắp sau bôi mỡ chống kẹt hoặc dùng KAH67 khóa co ngót.
Rãnh then trục máy bị toét sau vài tháng? Then lỏng hoặc tải va đập lớn. Thay then đúng 12 mm, siết vít chặn đầu trục; tải giật nhiều chuyển sang KAH67.
Tay đòn gãy, nứt điểm bắt? Giá đỡ tính theo tải chạy đều. Với 820 N·m và tay đòn 0,3 m, giá đỡ cần chịu ~ 6,6 – 7,9 kN lúc khởi động.
Dầu phun ra nút thông hơi? Lắp sai tư thế so với đặt hàng, nút thông hơi nằm dưới mức dầu. Đưa nút thông hơi lên điểm cao nhất theo tư thế thực, xả dầu về đúng mức.
Gắn motor 5,5 kW tỉ số 1/30 cho máy ép, hộp nóng và kêu? Motor 5,5 kW ở tỉ số 1/30,22 đưa ~ 1.134 N·m, vượt 820 N·m của KA67 (SF 0,72). Hạ motor xuống 3 – 4 kW hoặc lên KA77.
