Hộp giảm tốc KA87 là hộp số bánh răng côn cỡ 87 trong dòng hộp giảm tốc KA, trục ra cốt âm Ø60 mm lồng trực tiếp lên trục máy. Hộp chịu mô-men tối đa 2.700 N·m, tỉ số 7,19 – 192,27, ghép motor 0,55 – 22 kW. KA87 thuộc nhóm hộp giảm tốc cốt âm tải nặng, dùng nhiều cho xích cào, băng tải mỏ, máy trộn bê tông, gầu tải và máy ép viên.
| Kiểu truyền động | 3 cấp, bánh răng trụ + côn xoắn, trục vuông góc |
| Mô-men trục ra tối đa | 2.700 N·m |
| Tỉ số truyền | 7,19 – 192,27 |
| Tốc độ ra (motor 4 cực) | 195 – 7 v/p |
| Công suất motor ghép | 0,55 – 22 kW |
| Lỗ cốt âm | Ø60 H7, then 18×11 |
| Chiều dài trục máy | 210 mm |
| Vít giữ trục | M20 |
| Đầu vào | Motor liền, mặt bích IEC 80 – 180, trục vào đặc |
| Cách chống xoay | Tay đòn, chân đế, mặt bích |

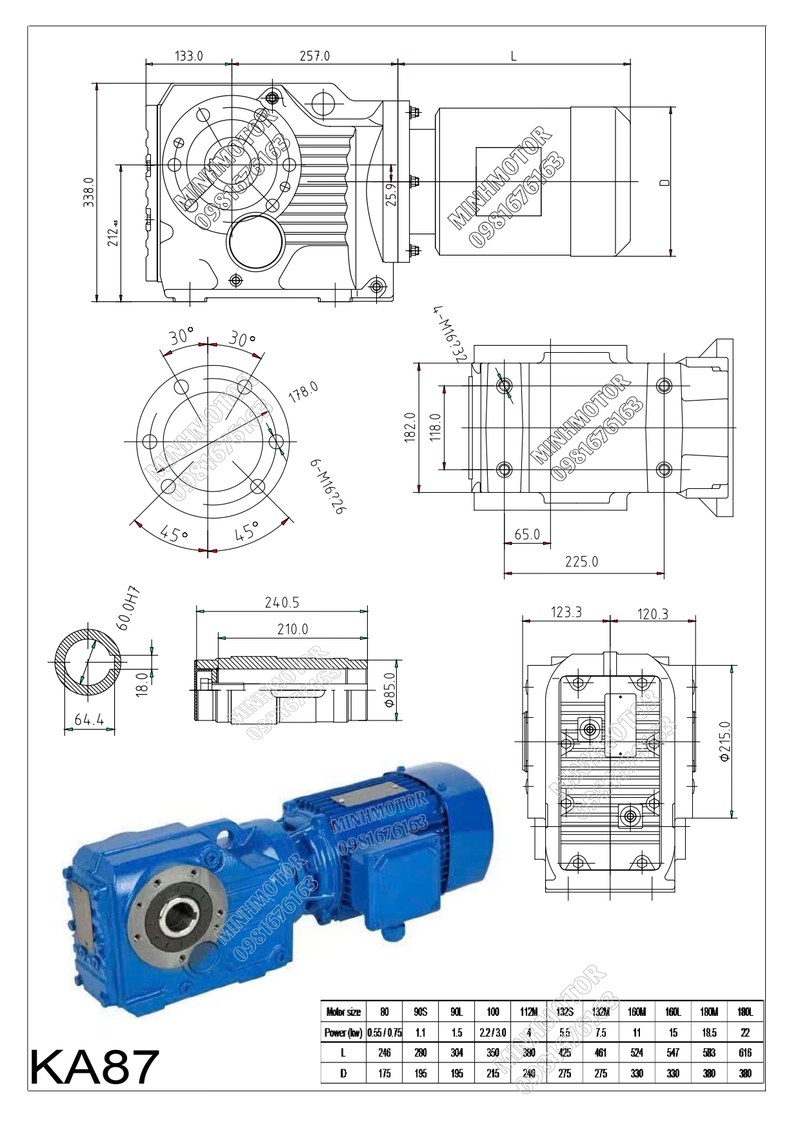

KA87 cần trục máy Ø60 h6/k6 dài 210 mm (209 mm khi có vai), then 18×11, đầu trục taro M20 để bắt vít giữ.
Bản vẽ tiếp theo bổ sung kích thước đầu vào lắp motor và bảng tỉ số truyền – tốc độ trục ra tham khảo của KA87.
Vỏ KA87 đúc gang nguyên khối, thành dày, nhiều gân tăng cứng và tản nhiệt. Cấp bánh răng trụ răng nghiêng đầu vào giảm tốc trước cặp bánh răng côn xoắn mô-đun lớn. Ống trục ra rỗng Ø60 mm, rãnh then 18 mm, đỡ trên ổ đũa côn cỡ lớn. Hai đầu ống có phớt chặn dầu; đĩa chặn và vít M20 giữ trục máy không trượt dọc.
Mô-men 2.700 N·m trong một hộp treo trục, không cần bệ đỡ và khớp nối cỡ lớn. Răng côn xoắn tôi cứng chịu tốt va đập của xích cào và máy trộn. Hiệu suất cao giúp tiết kiệm điện đáng kể với motor 7,5 – 22 kW chạy liên tục. Có bản khóa co ngót KAH87 cho tải giật, đảo chiều và dễ tháo hộp khỏi trục lớn.
Tỉ số truyền. Tỉ số bằng tốc độ motor chia tốc độ trục máy; motor 4 cực cho KA87 dải ra khoảng 7 – 195 vòng/phút. Xích cào thường chạy 15 – 40 vòng/phút ở trục nhông, máy trộn trục ngang 20 – 35 vòng/phút.
Mô-men khởi động của motor. Motor không đồng bộ khởi động trực tiếp có mô-men khởi động khoảng 2 – 2,5 lần định mức. Với KA87 ghép motor lớn, cú giật lúc đóng điện có thể vượt 2.700 N·m dù mô-men chạy ổn định vẫn thấp. Nên dùng khởi động mềm hoặc biến tần cho motor từ 7,5 kW trở lên.
Hệ số làm việc. Xích cào, máy trộn bê tông, máy nghiền phụ trợ có va đập mạnh nên lấy hệ số 1,5 – 1,8. Mô-men tải nhân hệ số phải dưới 2.700 N·m.
Công suất motor. P (kW) = T × n / (9.550 × 0,94), chọn cỡ tiêu chuẩn kế trên.
Giới hạn motor theo tỉ số. Motor 22 kW chỉ dùng hết công suất khi tỉ số khoảng 19 trở xuống. Ở tỉ số khoảng 192, motor hợp lý chỉ khoảng 2,2 kW.
Ví dụ. Xích cào cần 1.800 N·m ở 30 vòng/phút. Mô-men tính toán 1.800 × 1,4 = 2.520 N·m < 2.700 N·m. Công suất 1.800 × 30 / (9.550 × 0,94) ≈ 6,0 kW, chọn motor 7,5 kW, tỉ số khoảng 47. Motor 7,5 kW ở tốc độ này sinh khoảng 2.240 N·m; motor trên khoảng 9 kW sẽ vượt giới hạn, nhất là lúc khởi động trực tiếp.
Trục máy và chống xoay. Trục Ø60 h6/k6, then 18×11, dài 210 mm, taro M20. Hộp cỡ 87 cộng motor khá nặng nên khi treo trên trục, tay đòn phải dài và điểm bắt chắc; máy có bệ thép hoặc bê tông nên dùng bản chân đế KAB. Cụm cần trục ra đặc nối xích thì tham khảo nhóm hộp số vuông góc, còn trong cả hệ hộp giảm tốc có thêm nhiều kiểu trục song song, thẳng hàng.
Hộp giảm tốc KA87 dùng trục bao nhiêu?
Trục máy Ø60 mm h6/k6, lỗ hộp Ø60 H7, then 18×11. Chiều dài trục khoảng 210 mm, có vai tì thì 209 mm.
KA87 có dùng được cho xích cào than, cào liệu không?
Được, đây là ứng dụng điển hình. Cần hệ số làm việc 1,5 trở lên, khởi động mềm hoặc biến tần và nên dùng bản khóa co ngót KAH87 để chịu va đập.
Vì sao motor 22 kW ghép KA87 lại hỏng hộp ở tốc độ thấp?
Ở tỉ số lớn, mô-men motor 22 kW nhân lên vượt xa 2.700 N·m. Motor 22 kW chỉ phù hợp với tỉ số khoảng 19 trở xuống; ở tốc độ ra thấp phải giảm công suất motor.
KA87 nặng bao nhiêu, có cần cẩu khi lắp không?
Hộp cỡ 87 cộng motor thường nặng hàng trăm kg tùy công suất, nên dùng cẩu hoặc pa lăng qua lỗ móc trên vỏ. Không treo bằng motor vì dễ cong trục motor và làm hỏng mặt bích.
Có thể ghép KA87 với hộp phụ để tỉ số lớn hơn không?
Được. Dạng ghép thêm hộp bánh răng trụ ở đầu vào (thường ký hiệu KA87R57) cho tỉ số tổng lên hàng nghìn, dùng cho thiết bị quay rất chậm như máy sấy thùng quay, cầu gạt bùn.
KA87 có lắp mặt bích motor IEC tiêu chuẩn không?
Có. Bản mặt bích IEC dùng với motor khung khoảng 80 – 180, thay motor độc lập với hộp khi cần.
KA87 có chạy liên tục 24/24 được không?
Được nếu mô-men tính toán đã nhân hệ số làm việc cho chế độ 24 giờ (thường từ 1,4 trở lên) và hộp đặt nơi thông thoáng.
Trục máy của KA87 có cần làm vai tì không?
Không bắt buộc. Có vai tì giúp định vị hộp chính xác theo chiều dọc; khi đó chiều dài lắp lấy 209 mm thay vì 210 mm để vai không chạm mặt hộp.
KA87 có dùng được ở mỏ đá, môi trường nhiều bụi không?
Được với phớt kép hoặc phớt chắn bụi, sơn chống ăn mòn và motor IP55 trở lên. Nên che chắn để bụi không bám dày trên vỏ làm giảm tản nhiệt.
Tay đòn KA87 chịu lực bao nhiêu?
Với 2.700 N·m và cánh tay 0,6 m, lực tại điểm tựa khoảng 4.500 N, chưa tính va đập. Đệm cao su hoặc lò xo ở đầu tay đòn giúp hấp thụ cú giật lúc khởi động.
