Hộp giảm tốc KA57 là hộp số bánh răng côn trục âm cỡ 57, thuộc dòng hộp giảm tốc KA. Trục vào vuông góc trục ra, trục ra là ống rỗng Ø40 mm lồng trực tiếp lên trục máy, mô-men tối đa 600 N·m, ghép motor tới 5,5 kW. Với dải tỉ số 6,57 – 145,15, KA57 trong nhóm hộp giảm tốc cốt âm thuộc hệ hộp giảm tốc công nghiệp hay được chọn cho vít tải, máy trộn bột, băng tải trung bình và máy cấp liệu.
| Kiểu truyền động | 3 cấp, bánh răng trụ + côn xoắn, trục vuông góc |
| Mô-men trục ra tối đa | 600 N·m |
| Tỉ số truyền | 6,57 – 145,15 |
| Tốc độ ra (motor 4 cực) | 213 – 10 v/p |
| Công suất motor ghép | 0,18 – 5,5 kW |
| Lỗ cốt âm | Ø40 H7, then 12×8 |
| Chiều dài trục máy | 142 mm |
| Vít giữ trục | M16 |
| Đầu vào | Motor liền, mặt bích IEC 63 – 132, trục vào đặc |
| Cách chống xoay | Tay đòn, chân đế, mặt bích |

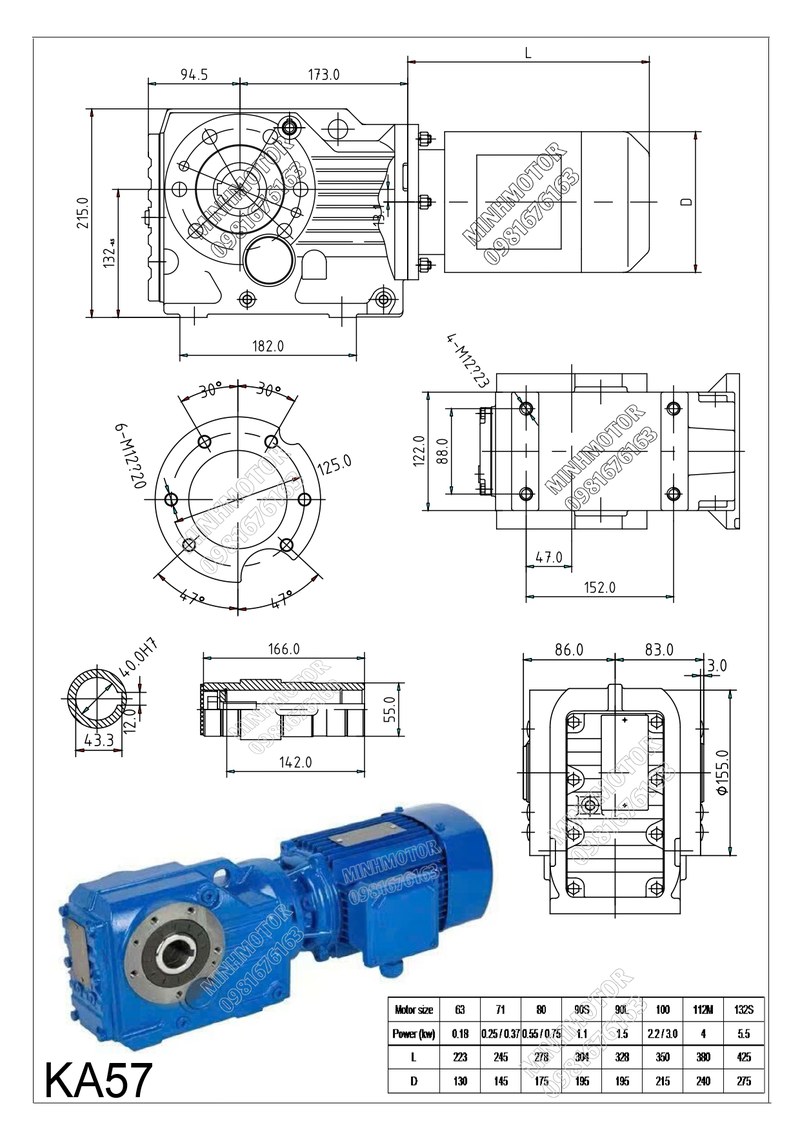

KA57 cần trục máy Ø40 h6/k6 dài 142 mm (141 mm nếu có vai), rãnh then 12 mm, đầu trục taro M16 để bắt vít giữ qua đĩa chặn.
Bản vẽ tiếp theo bổ sung kích thước đầu vào lắp motor và bảng tỉ số truyền – tốc độ trục ra tham khảo của KA57.

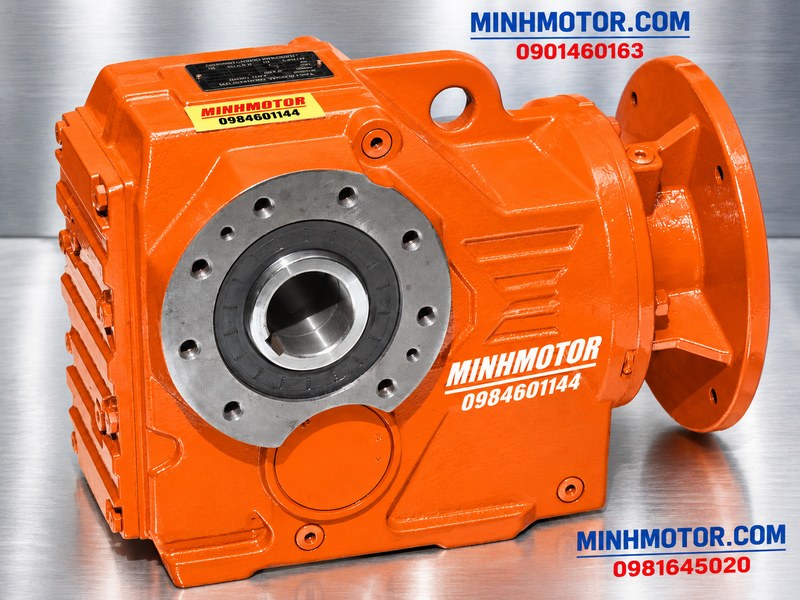

Thân KA57 là khối gang đúc nguyên chiếc, mặt ngoài có sẵn các mặt chuẩn để gắn chân đế, mặt bích hoặc tay đòn. Bên trong, hai cặp bánh răng trụ răng nghiêng giảm tốc trước khi vào cặp bánh răng côn xoắn. Ống trục ra rỗng Ø40 mm bằng thép hợp kim, rãnh then 12 mm, đỡ trên ổ đũa côn chịu cả lực dọc trục; hai đầu có phớt, một đầu có vít M16 giữ trục.
KA57 đạt 600 N·m trong thân hộp gọn, đủ cho nhiều máy công nghiệp tải vừa mà không cần bệ và khớp nối. Hiệu suất bánh răng cao giúp motor nhỏ hơn so với hộp trục vít cùng mô-men. Răng côn xoắn ăn khớp nhiều răng cùng lúc nên chịu được tải khởi động nặng của vít tải, máy trộn. Có đủ bản tay đòn, chân đế, mặt bích để lắp vào máy có sẵn.
Tỉ số truyền. Chia tốc độ motor cho tốc độ trục máy. Với motor 4 cực, KA57 cho tốc độ ra khoảng 10 – 213 vòng/phút. Nên chọn tỉ số chuẩn gần nhất trong catalog rồi tính lại tốc độ thực, vì tỉ số thực thường là số lẻ.
Mô-men khởi động mới là mô-men quyết định. Vít tải, máy trộn và máy cấp liệu thường khởi động khi đầy vật liệu, mô-men lúc này có thể gấp 1,5 – 2 lần lúc chạy ổn định. Vì vậy hệ số làm việc cho các máy này nên lấy 1,5 – 1,7; băng tải tải đều lấy 1,2 – 1,3. Mô-men tải nhân hệ số phải dưới 600 N·m.
Công suất motor. P (kW) = T × n / (9.550 × 0,94). Với tải khởi động nặng, nên dùng motor có mô-men khởi động cao hoặc khởi động mềm, biến tần để giảm sốc cho cặp côn.
Giới hạn motor theo tỉ số. Motor 5,5 kW chỉ dùng hết công suất khi tỉ số khoảng 17 trở xuống. Ở tỉ số lớn nhất khoảng 145, motor hợp lý chỉ khoảng 0,55 – 0,65 kW. Chọn motor theo cả mô-men lẫn tốc độ, không chỉ theo công suất.
Ví dụ. Máy trộn bột cần 380 N·m ở 40 vòng/phút, khởi động có tải. Mô-men tính toán 380 × 1,4 = 532 N·m < 600 N·m. Công suất 380 × 40 / (9.550 × 0,94) ≈ 1,7 kW, chọn motor 2,2 kW, tỉ số khoảng 35. Ở 40 vòng/phút, motor 2,2 kW sinh khoảng 490 N·m, vẫn dưới 600 N·m; motor trên khoảng 2,7 kW sẽ vượt.
Trục máy và chống xoay. Gia công trục Ø40 h6/k6, then 12×8, dài 142 mm, taro M16. Vít tải thường treo hộp trên trục kèm tay đòn có đệm cao su ở phía máng; máy trộn nằm ngang có bệ thép nên dùng bản chân đế KAB. Nếu thiết kế máy không lồng hộp lên trục được, có thể xem nhóm hộp số vuông góc trục ra đặc.
Hộp giảm tốc KA57 có lỗ trục bao nhiêu?
Lỗ cốt âm Ø40 mm H7, rãnh then 12 mm dùng then 12×8. Trục máy nên gia công Ø40 h6 hoặc k6, dài khoảng 142 mm.
KA57 dùng cho vít tải có ổn không?
Ổn, đây là ứng dụng phổ biến. Cần tính theo mô-men khởi động khi máng đầy vật liệu và dùng hệ số làm việc 1,5 trở lên để cặp côn không quá tải lúc đóng điện.
KA57 ghép được motor bao nhiêu kW?
Từ 0,18 đến 5,5 kW (khung 63 – 132). Motor 5,5 kW chỉ phù hợp với tỉ số nhỏ khoảng 17 trở xuống; tỉ số lớn hơn phải giảm công suất motor.
Tỉ số thực của KA57 khác tỉ số danh nghĩa thế nào?
Tỉ số thực là số lẻ do số răng các cặp bánh răng tạo ra, ví dụ khoảng 35,4 thay vì 35. Tốc độ ra thực tế phải tính theo tỉ số thực ghi trên nhãn.
Có nên dùng khóa co ngót KAH57 thay cho then không?
Nên dùng khi tải đảo chiều thường xuyên, có va đập hoặc cần tháo hộp dễ sau nhiều năm. Khóa co ngót ôm trục bằng ma sát, không có khe hở then nên không làm mòn rãnh then.
KA57 có cần lắp tay đòn khi đã treo trên trục không?
Có. Tay đòn giữ vỏ hộp không quay theo trục; đệm cao su ở đầu tay đòn cho phép hộp tự lựa theo độ đảo nhỏ của trục, tránh tạo ứng suất lên ổ bi.
KA57 chạy biến tần ở tần số thấp được không?
Được. Khi chạy kéo dài dưới khoảng 25 Hz, quạt motor quay chậm nên nên dùng motor có quạt làm mát cưỡng bức để motor không quá nhiệt.
KA57 có lắp vào máy đang dùng hộp SEW cùng cỡ không?
Hệ hộp số module K có kích thước lắp tương đồng ở cùng cỡ, nên thường thay được. Trước khi thay vẫn cần đối chiếu lỗ cốt âm, vị trí lỗ bắt tay đòn hoặc mặt bích và tỉ số thực.
KA57 dùng ngoài trời được không?
Được với sơn chống ăn mòn nhiều lớp, phớt kép và motor IP55 trở lên. Nên có mái che để giảm nắng nóng và nước mưa đọng quanh phớt trục.
Mô-men 600 N·m của KA57 tương đương lực kéo bao nhiêu?
Phụ thuộc bán kính bộ phận quay. Với puly bán kính 0,15 m, 600 N·m tương đương lực kéo khoảng 4.000 N (khoảng 400 kgf) ở mép puly, chưa trừ hệ số làm việc.
