Hộp số giảm tốc

1) Định nghĩa về hộp số giảm tốc dùng cho động cơ chạy điện.


Hộp số giảm tốc có vỏ bằng gang hoặc nhôm hoặc inox chống mòn có hình vuông tròn hoặc trụ,
Giúp cho động cơ mô tơ đạt tốc độ chậm hơn thông thường. Tại sao mô tơ cần chạy chậm hơn ?
Vì các cơ cấu như cửa cuốn, máy khuấy bột, băng tải vận tải đất đá cần có tốc độ chậm thì mới không gây tai nạn. Mô tơ thường có tốc độ 1450 vòng phút, tốc độ này là quá cao so với năng suất lao động của con người.
Công ty MinhMotor xin giới thiệu một số loại hộp số giảm tốc quan trọng

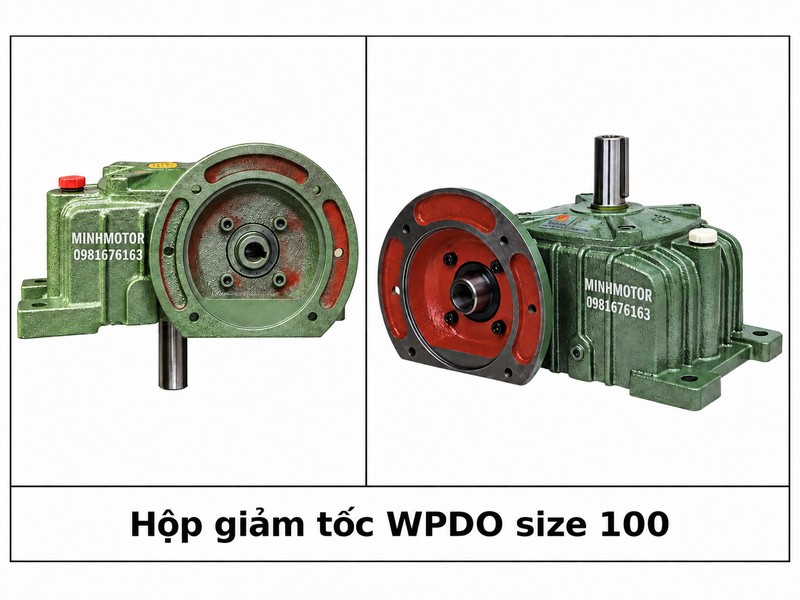

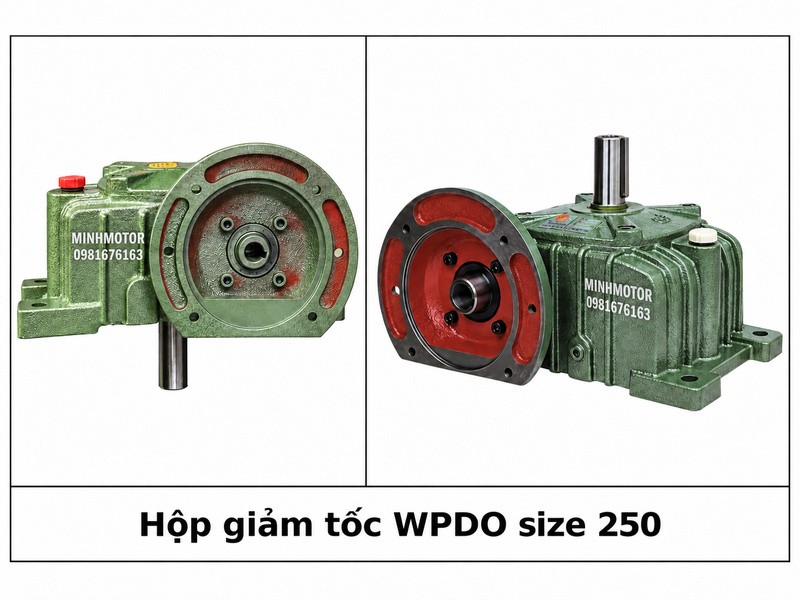

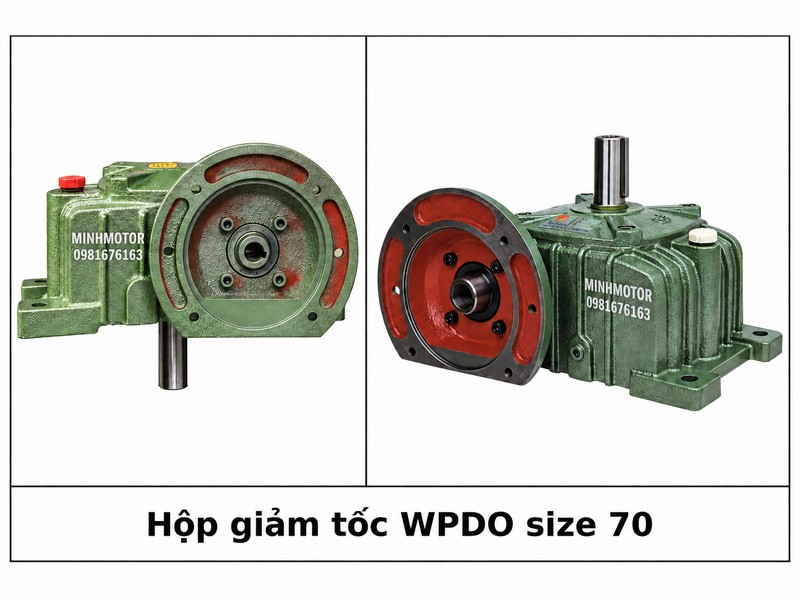

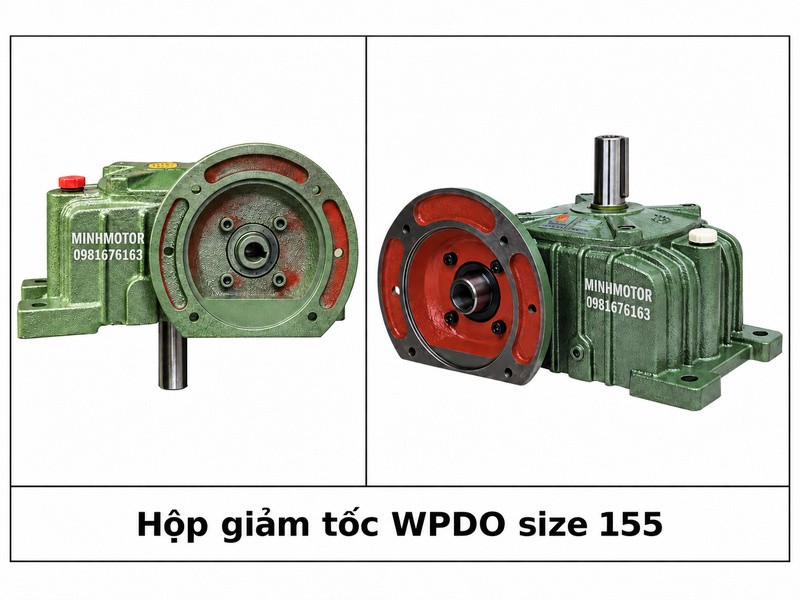

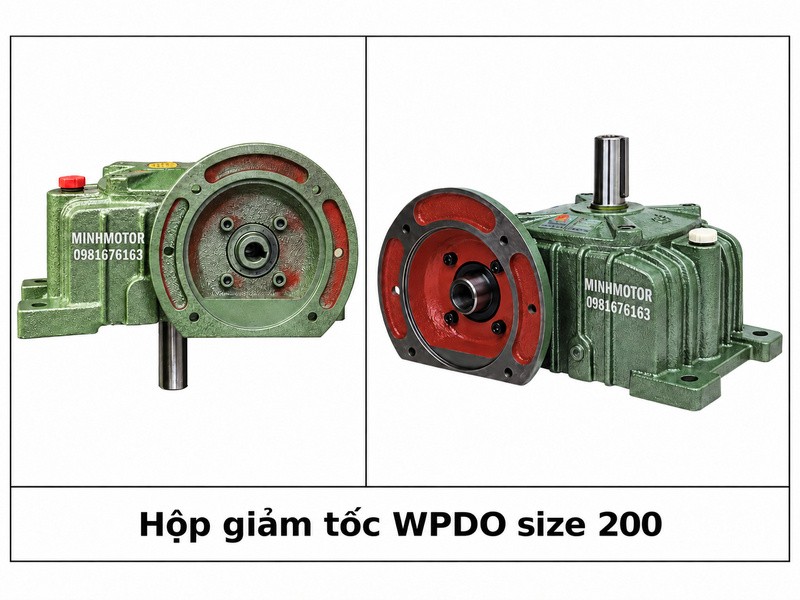

2) Hộp số giảm tốc trục vít



  • Là loại hộp giảm tốc thường lắp cho motor dưới 11kw.
  • Với dòng hộp giảm tốc WP, tỉ số truyền thông thường từ 1/10 tới 1/ 60 còn gọi là I =10 tới I = 60

  • Cấu tạo của hộp giảm tốc trục vít gồm có 1 trục vít (guồng xoắn) làm bằng thép đặc và 1 bánh răng làm từ đồng thau brass. Mỗi hộp giảm tốc gồm có 4 vòng bi bạc đạn, 2 chiếc ở trục vào (trục nhỏ), 2 chiếc ở trục ra (trục to).
  • Kích cỡ của hộp số giảm tốc trục vít là từ size 50 tới size 250. Trong đó size là khoảng cách từ tâm trục ra tới tâm trục vào (theo phương vuông góc)
  • Với loại hộp giảm tốc trục vít NMRV RV tỉ số truyền đạt từ 1/10 tới 1/100

  • Hộp giảm tốc NMRV từ size 40 tới 90 là vỏ nhôm còn từ size 110 tới 150 là vỏ gang, chuyên làm việc nặng hơn.

3) Hộp số giảm tốc bánh răng trục thẳng
4) Hộp số giảm tốc cycloid


Đây là loại hộp số giảm tốc bằng bi. Vận hành rất êm và an toàn, tuy vậy giá lại cao hơn hộp số giảm tốc bánh răng hoặc trục vít. Trong 25 năm tư vấn khách hàng, công ty MinhMotor chúng tôi thấy rằng tại Việt Nam cơ cấu hộp giảm tốc cycloid dùng cho động cơ từ 4kw tới 55kw.
Trục ra của giảm tốc cycloid từ 32mm có thể to tớ trên 110 mm
5) Hộp số giảm tốc ZQ, ZQA, ZQD, ZQH
Đây là dòng hộp số giảm tốc chuyên dùng cho tời bò và nâng hạ trọng tải lớn. Có thể áp dụng cho mô tơ điện tới 90kw. Có thể nâng cả công hàng nặng vài chục tấn hoặc kéo tàu biển nặng trăm tấn theo phương nằm ngang.
Trọng lượng của hộp giảm tốc ZQ vào khoảng từ 70kw cho tới 3 tấn.
6) Các mẫu hộp số giảm tốc đặc chủng đặc biệt mà công ty MinhMotor từng tư vấn tại hơn 100 khu công nghiệp.

+ Hộp Giảm tốc có 2 trục ra hoặc hộp Giảm tốc có 2 trục vào

+ Hộp Giảm tốc gắn với motor điện 1 chiều DC

+ Hộp Giảm tốc gắn với motor điện có phanh

+ Hộp Giảm Tốc có đầu ra là bánh răng VD ZQ
7) Các lưu ý khi mua hộp số giảm tốc
a) Cách tính tốc độ đầu ra

Thường thì động cơ điện 4P có tốc độ là 1450 vòng phút. Quý vị lấy 1450 chia cho tỉ số truyền thì có tốc độ của trục ra. VD 1450 / 20 = đầu ra khoảng 71 vòng / phút
b) Cách tính tỉ số truyền
Nếu đã biết tốc độ của đầu ra, giả sử đầu ra là 30 vòng / phút. Tỉ số truyền sẽ là
1450 / 30 = 48 vòng / phút.
Lưu ý: Đôi khi lắp đầu giảm tốc vào motor điện 6 cực: 960 vòng / phút thì quý vị hãy lấy số 960 để chia.
c) Các ngôn từ chuyên dùng ngành hộp số giảm tốc

+Trục vào = trục nhỏ = trục tốc độ nhanh = trục nối với mô tơ

+Trục ra của hộp giảm tốc = trục lớn = trục tốc độ chậm = trục mang tải

+ Ratio = tỉ số truyền. Miền Bắc gọi là  I = 20 còn miền nam gọi là I = 1/20 nghĩa là giảm tốc độ 20 lần.

+ Tỉ số truyền càng cao thường sẽ là công việc càng nặng nhọc, nên chọn trục ra cốt ra có đường kính lớn hơn để chịu tải.
8) Sau đây là video quay một số sản phẩm hộp số giảm tốc quan trọng, để quý vị hình dung ra cách lắp đặt

Siêu thị hộp giảm tốc Hồng Phúc xin kính chào quý vị. Chắc hẳn, Mỗi chúng ta đều muốn tìm cho nhà máy, công xưởng của mình những loại hộp giảm tốc mang lại lợi ích lớn nhất, bền nhất, tiết kiệm nhất. Trong suốt 1 thập kỷ qua, hộp giảm tốc Minhmotor đã phục vụ hơn 20 000 nhà máy tại 62 tỉnh thành Việt Nam. Công ty CPTM Hồng Phúc là nhà nhập khẩu mô tơ, hộp giảm tốc duy nhất có thị phần lớn tại cả 3 miền bắc trung nam. Cung cấp cho hơn 1 nửa thị trường cả nước. Như quý vị đã biết, hộp giảm tốc thương hiệu Minhmotor đang là giảm tốc được ưa chuộng nhất thị trường Việt Nam. Sản phẩm được cấp chứng nhận chất lượng từ hiệp hội Anh Quốc có trụ sở tại Luân Đôn. Đến nay, hộp giảm tốc đã xuất khẩu Châu Âu và Mỹ, và đạt thành tựu lớn tại những thị trường này. Xin mời Quý vị đến với chúng tôi để tìm hiểu những yếu tố tuyệt vời để làm lên thành công của hộp giảm tốc Minhmotor nhé.
