Motor DC 220V 750W

Motor DC 220V 750W là động cơ một chiều 1HP nam châm vĩnh cửu, chạy điện 1 pha 220V qua hộp chỉnh tốc DC. Tem ghi 200V – 4.5A – 4.02 Nm – 1800 vòng/phút, trục 19mm, nặng 12.6 kg. Mô men gấp 2.4 lần bản 400W, dòng chỉ 4.5A: đủ kéo băng tải lò sấy, máy cán, bàn xoay hàn chạy chậm mà không cần điện 3 pha. Kho có sẵn bản chân đế và mặt bích B5 Ø160.

1) Motor DC 220V 750W là gì: động cơ 1 chiều 1HP chạy điện 1 pha, chỉnh tốc vô cấp

• Stator nam châm vĩnh cửu, rotor quấn dây, chổi than; 2 dây ra.
• Tem: 750W, 200V DC, 4.5A, 4.02 Nm, 1800 vòng/phút, cách điện cấp B.
• Hộp chỉnh tốc DC 220V đổi điện 1 pha thành điện 1 chiều, vặn núm từ 0 tới tốc độ định mức.
• Mô men gần như giữ nguyên khi vặn chậm – điểm khác lớn nhất so với motor 1 pha điều tốc.
• Bản nhỏ hơn: motor DC 220V 400W; tổng hợp các điện áp ở danh mục motor DC.

2) Phân loại motor DC 220V 750W: chân đế B3, mặt bích B5, ghép hộp số

a) Motor DC 220V 750W chân đế B3 – trục 19mm cho băng tải, máy cán đặt trên bệ

• Lỗ chân đế: cách nhau 72mm dọc trục, 120mm ngang trục, lỗ Ø12mm.
• Tâm trục tới mặt đất 82mm.
• Tổng dài 372mm, tổng cao 140mm, đế rộng 160mm.
• Trục 19mm.

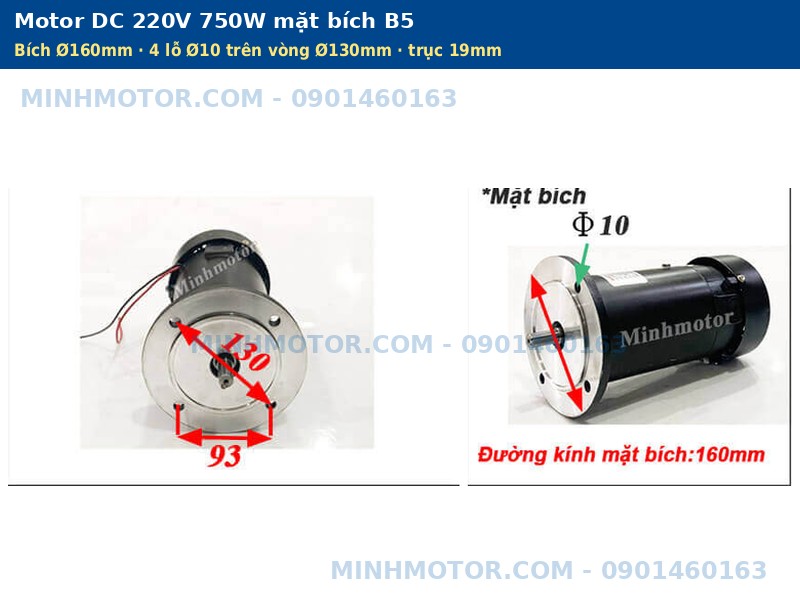

b) Motor DC 220V 750W mặt bích B5 Ø160 – treo vách máy cán, máy kéo sợi

• Đường kính mặt bích 160mm.
• 4 lỗ Ø10mm trên vòng tròn Ø130mm.
• Vành định vị Ø110mm.
• Trục 19mm.

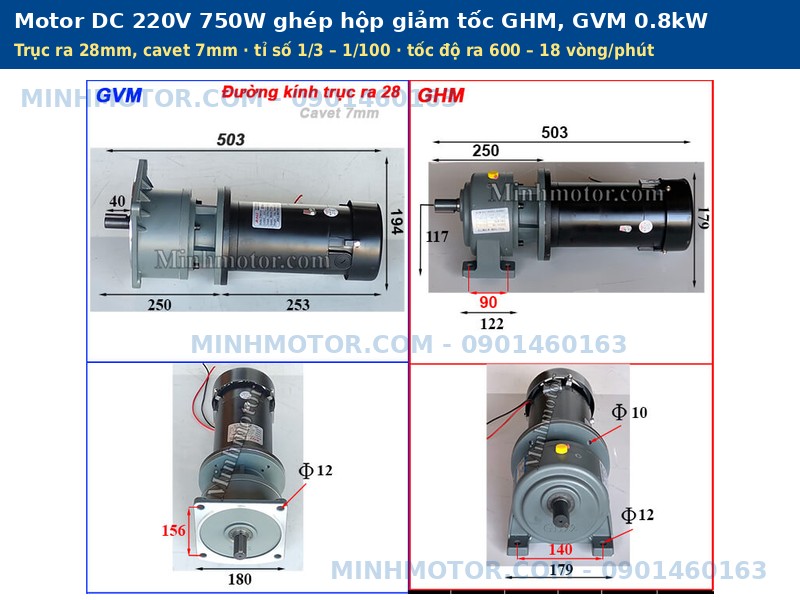

c) Motor DC 220V 750W ghép hộp giảm tốc GHM, GVM 0.8kW – trục ra 28mm

• GHM chân đế: lỗ cách 140mm ngang trục, 90mm dọc trục, lỗ Ø12; tâm trục ra tới mặt đất 117mm.
• GVM mặt bích vuông 180mm, lỗ Ø12 cách 156mm.
• Trục ra 28mm, cavet 7mm; tổng dài 503mm.

d) Motor DC 220V 750W ghép hộp trục vít WPDS, WPDO 70 – trục ra vuông góc

• WPDS 70: lỗ chân đế cách 150mm, tổng dài 534mm, cao 315mm.
• WPDO 70: motor đứng, lỗ chân đế cách 255 × 120mm, lỗ Ø15, cao 534mm.
• Trục ra 28mm, cavet 7mm.

3) Thông số kỹ thuật, kích thước, hộp chỉnh tốc motor DC 220V 750W

Hộp chỉnh tốc đi kèm:

• Hộp chỉnh DC 220V (1HP): vào 220V xoay chiều 1 pha, núm chỉnh tốc, công tắc ON/OFF, đồng hồ vòng/phút.
• 750W là mức lớn nhất hộp 1HP chạy được – không lắp thêm motor thứ 2 vào cùng hộp.

Cách đọc tem:

• 750W 200V: công suất, điện áp phần ứng.
• 4.5A: dòng chạy đủ tải – đo dòng vượt 4.5A kéo dài là quá tải.
• 4.02 N.m, 1800r/min: mô men, tốc độ định mức; 12.6kg khối lượng motor.

4) Ưu điểm motor DC 220V 750W

• Kéo tải nặng ở tốc độ chậm: vặn 20% núm vẫn còn gần đủ mô men 4.02 Nm.
• 1HP chạy điện 1 pha, dòng 4.5A – không phải kéo điện 3 pha cho xưởng nhỏ.
• Chỉnh tốc bằng núm vặn, không biến tần, không cài đặt thông số.

5) Ứng dụng motor DC 220V 750W theo tỉ số truyền: băng tải lò sấy, máy cán bánh tráng, bàn xoay hàn

Hiệu suất hộp GHM/GVM tính 85%; tốc độ ở 100% núm vặn.

• Băng tải lưới lò sấy nông sản, sấy bánh tráng: GHM 1/60, chỉnh 10 – 20% núm để đổi thời gian sấy.
• Máy cán bánh tráng, cán kẹo, cán bột: GHM 1/40, 45 vòng/phút, mô men ~ 137 Nm.
• Bàn xoay hàn, bàn xoay sơn: GVM 1/80 hoặc WPDO 70, chạy chậm đều.
• Băng tải chai, lon dây chuyền chiết rót: GVM 1/10 – 1/30.
• Máy kéo sợi, quấn ống chỉ: motor trơn mặt bích hoặc GHM 1/3 – 1/5.

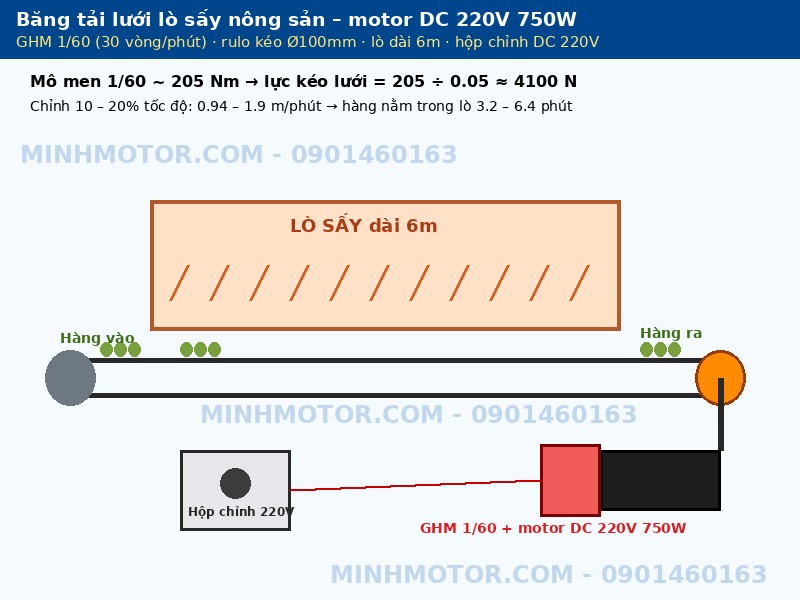

• Băng tải lưới inox qua lò sấy dài 6m, rulo kéo Ø100mm.
• GHM 1/60: 30 vòng/phút ở 100% núm, mô men ~ 205 Nm → lực kéo lưới 205 ÷ 0.05 ≈ 4100 N.
• Tốc độ băng ở 100% núm: 3.14 × 0.1 × 30 ≈ 9.4 m/phút.
• Vặn 10 – 20% núm: 0.94 – 1.9 m/phút → hàng nằm trong lò 3.2 – 6.4 phút.
• Lưới + hàng 400 kg, ma sát 0.3: cần ~ 1180 N, trừ 20% cho băng tải thực tế vẫn dư lực.
• Vì sao chọn 750W thay 400W: chạy 10 – 20% núm cả ca, quạt motor quay chậm; dư mô men để motor không nóng.

6) Câu hỏi thường gặp về motor DC 220V 750W

• Motor DC 220V 750W kéo băng tải được bao nhiêu kg? Được khoảng 550 kg hàng với GHM 1/30, rulo Ø100, ma sát 0.3, đã trừ 20% cho băng tải thực tế; tốc độ băng 19 m/phút ở 100% núm.
• Nên chọn 750W hay 400W cho máy chạy chậm cả ngày? Chọn 750W khi máy chạy dưới 30% núm liên tục hoặc tải trên 60% mô men bản 400W. Dư mô men giúp motor mát hơn khi quạt quay chậm.
• Motor DC 220V 750W có chạy được hộp chỉnh tốc 1HP không? Được. 750W bằng 1HP, đúng tải định mức của hộp. Không ghép 2 motor vào 1 hộp.
• Thay motor 1 pha 750W bằng motor DC 220V 750W được không? Được khi cùng mặt bích hoặc chân đế. Motor DC chạy 1800 vòng/phút, motor 1 pha 4 cực ~ 1400 vòng/phút: vặn núm khoảng 78% để giữ tốc độ máy cũ.
• Lắp motor DC 220V 750W lên hộp GHM 0.8kW cần gì? Dùng bản ghép sẵn GHM/GVM trục ra 28mm; motor trơn lắp hộp qua khớp nối và bích trung gian.
• CB và dây cho motor DC 220V 750W cỡ nào? CB 1 pha 10A, dây đồng 1.5mm² cho đoạn dưới 20m. Dòng motor 4.5A.
• Motor DC 220V 750W chạy liên tục 8 giờ được không? Được ở dòng không quá 4.5A. Kiểm tra nhiệt vỏ sau 1 giờ chạy đầu: ấm nóng tay là bình thường.
• Bao lâu kiểm tra chổi than motor DC 220V 750W? Sau mỗi 2000 – 3000 giờ chạy. Chổi mòn còn dưới 1/3 chiều dài thì thay cả cặp.
• Bảo quản motor DC 220V trong xưởng sấy ẩm thế nào? Để motor ngoài buồng sấy, che chắn hơi nước; ngừng lâu thì chạy không tải 10 phút mỗi tuần cho khô cổ góp.
• Motor nóng, dòng vượt 4.5A? Do tải nặng hơn tính toán hoặc chạy quá chậm lâu. Đổi hộp số tỉ số lớn hơn để vặn núm trên 50%, hoặc giảm tải.
• Motor giật, tốc độ không đều khi chạy chậm? Do chổi than mòn, cổ góp bẩn hoặc hộp chỉnh chưa bù tải. Thay chổi, lau cổ góp; vẫn giật thì chọn tỉ số hộp số lớn hơn.
• Hộp chỉnh nổ cầu chì khi khởi động băng tải đầy hàng? Do dòng khởi động vọt cao khi tải nặng. Vặn núm về 0 rồi tăng từ từ, không bật công tắc khi núm đang ở mức cao.
• Motor quay ngược chiều mong muốn? Ngắt điện, đổi 2 dây motor ở cọc ra của hộp chỉnh. Không đổi dây khi motor đang quay.
