Motor DC 90V 350W

Motor DC 90V 350W đầu trục xoắn mã 5 là động cơ một chiều 90 – 100V lắp thẳng hộp số 5GU mặt vuông 90mm, trục ra 15mm. Công suất 350W ở dòng nhỏ, chạy bộ điều tốc DC 90V. Hợp băng tải con lăn, máy đóng gói nhập khẩu dùng motor 90V.

1) Motor DC 90V 350W đầu trục xoắn mã 5 là gì

• Motor DC nam châm vĩnh cửu, chổi than, điện áp 90V, công suất 350W.
• Đầu trục cắt răng, lắp thẳng vào hộp số mã 5 (5GU) thành motor giảm tốc.
• Mã 5 = mặt lắp vuông 90mm; dùng chung hộp số với bản 12V – 24V cùng mã.
• Thẻ kho ghi 90V (100V): cùng một loại motor, chạy 90 – 100V DC.
• Các điện áp khác ở danh mục motor DC; cùng nhóm: motor DC 90V.

2) Kích thước mặt lắp motor DC 90V 350W mã 5 và hộp số 5GU

a) Mặt lắp mã 5 khung 90mm – lỗ bắt, vành định vị, đầu trục

• Mặt vuông 90 × 90mm.
• 4 lỗ Ø7mm, tâm lỗ cách 73.5mm, nằm trên vòng Ø104mm.
• Vành định vị Ø83mm.
• Đầu trục Ø12mm.

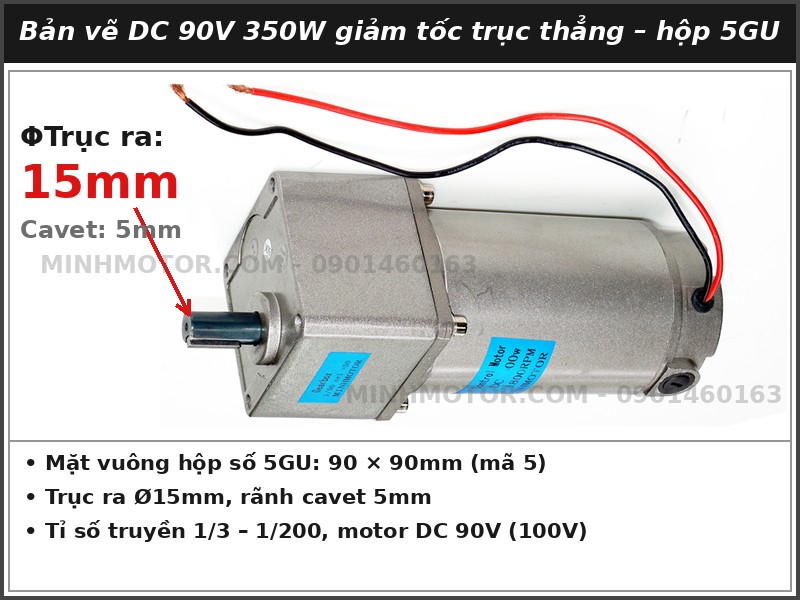

b) Hộp số 5GU lắp motor DC 90V 350W – tỉ số 1/3 – 1/200

• Trục ra hộp 5GU: 15mm (cavet 5mm).
• Tỉ số thông dụng: 3, 5, 10, 15, 20, 25, 30, 40, 50, 60, 100, 150, 200.
• Tốc độ trục ra = tốc độ ghi trên tem motor ÷ tỉ số.
• Mô men trục ra ≈ mô men motor × tỉ số × 0.81 – 0.9, giới hạn theo cỡ hộp.

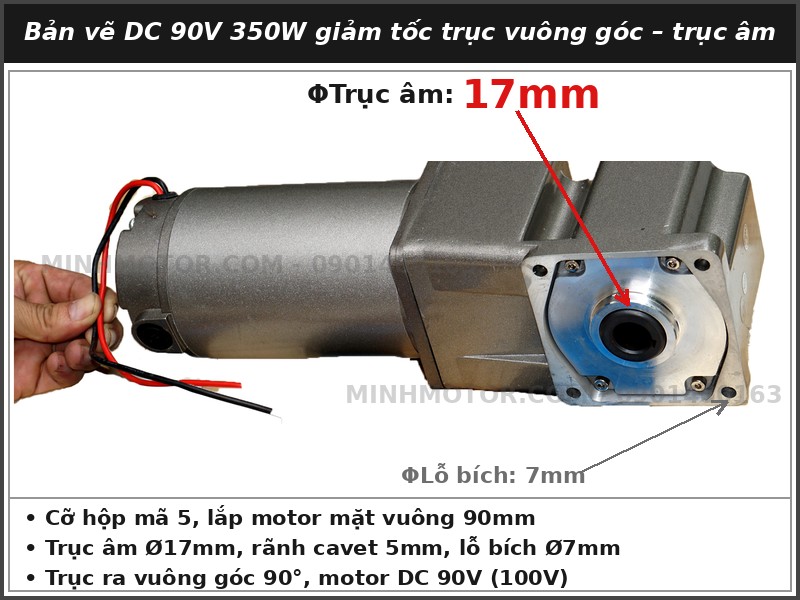

c) Hộp số vuông góc trục âm lắp motor DC 90V 350W mã 5 – mặt lắp 90mm

• Trục ra vuông góc 90° với trục motor, dạng trục âm (lỗ cốt).
• Trục âm Ø17mm, rãnh cavet 5mm.
• Lỗ bắt mặt bích hộp Ø7mm.
• Lắp thẳng motor DC 90V 350W mã 5, mặt vuông 90mm.

3) Thông số kỹ thuật, bộ điều tốc motor DC 90V 350W

Bộ điều tốc:

• Bộ điều tốc DC có điện áp ra 90 – 100V, chỉnh tốc bằng núm vặn.
• Không cắm hộp chỉnh DC 220V: điện áp ra tới ~ 200V, gấp đôi tem motor.
• Nguồn 90V DC từ ắc quy thì nối tiếp 8 bình 12V (96V).

4) Ưu điểm motor DC 90V 350W

• Ráp thẳng hộp 5GU, không cần khớp nối – bộ motor giảm tốc ngắn gọn.
• Đổi tỉ số chỉ thay hộp 5GU, giữ nguyên motor.
• 350W ở dòng nhỏ: dây và bộ điều tốc gọn hơn hệ 24V.

5) Ứng dụng motor DC 90V 350W

• Băng tải con lăn, băng tải đóng thùng dùng nguồn DC 90V.
• Máy trộn, máy khuấy mẫu nhỏ chỉnh tốc.
• Thay motor DC 90V mã 5 trên máy đóng gói nhập khẩu, giữ hộp 5GU.
• Xe đẩy, AGV chạy bộ pin 96V.

6) Câu hỏi thường gặp về motor DC 90V 350W

• Motor DC 90V 350W đầu xoắn chạy riêng không có hộp số được không? Không. Đầu trục là bánh răng, không lắp puly, khớp nối. Phải ráp hộp số 5GU.
• Hộp số 5GU của motor 24V lắp được motor DC 90V không? Được. Cùng mã 5, cùng mặt lắp 90mm và kiểu răng.
• Motor DC 90V có dùng biến tần được không? Không. Biến tần chỉ chạy motor xoay chiều; motor DC dùng bộ điều tốc DC.
• Đổi chiều quay thế nào? Dừng hẳn motor, đổi cực 2 dây ra. Không đảo khi đang quay.
• Lắp motor vào hộp số cần chú ý gì? Xoay nhẹ motor cho răng đầu trục ăn khớp, không gõ búa; siết đều 4 vít chéo nhau.
• Bao lâu kiểm tra chổi than? Sau 2000 – 3000 giờ chạy; chổi mòn còn dưới 1/3 chiều dài thì thay cả cặp.
• Hộp số kêu rè, nóng sau khi lắp? Do răng đầu trục chưa vào hết hoặc mặt lắp siết lệch. Tháo ra ráp lại cho mặt lắp áp sát đều 4 góc.
• Motor DC 90V và 100V có khác nhau không? Không. Thẻ kho ghi 90V (100V) cho cùng một motor; chạy ở 90 – 100V DC.
• Cắm motor DC 90V vào hộp chỉnh DC 220V được không? Không. Hộp 220V ra tới ~ 200V, gấp đôi điện áp tem; motor vượt tốc, đánh lửa và cháy cuộn dây.
