Motor DC 90V 400W

Motor DC 90V 400W đầu trục xoắn mã 6 là động cơ một chiều 90 – 100V lắp thẳng hộp số 6GU mặt vuông 104mm. Đây là mã lớn nhất trong nhóm 90V, chạy bộ điều tốc DC 90V, hợp băng tải thùng, máy cán, máy cuốn cỡ trung.

1) Motor DC 90V 400W đầu trục xoắn mã 6 là gì

• Motor DC nam châm vĩnh cửu, chổi than, điện áp 90V, công suất 400W.
• Đầu trục cắt răng, lắp thẳng vào hộp số mã 6 (6GU) thành motor giảm tốc.
• Mã 6 = mặt lắp vuông 104mm; dùng chung hộp số với bản 12V – 24V cùng mã.
• Thẻ kho ghi 90V (100V): cùng một loại motor, chạy 90 – 100V DC.
• Các điện áp khác ở danh mục motor DC; cùng nhóm: motor DC 90V.

2) Kích thước mặt lắp motor DC 90V 400W mã 6 và hộp số 6GU

a) Mặt lắp mã 6 khung 104mm – lỗ bắt, vành định vị, đầu trục

• Mặt vuông 104 × 104mm.
• 4 lỗ Ø9mm, tâm lỗ cách 84.85mm, nằm trên vòng Ø120mm.
• Vành định vị Ø94mm.
• Đầu trục Ø15mm.

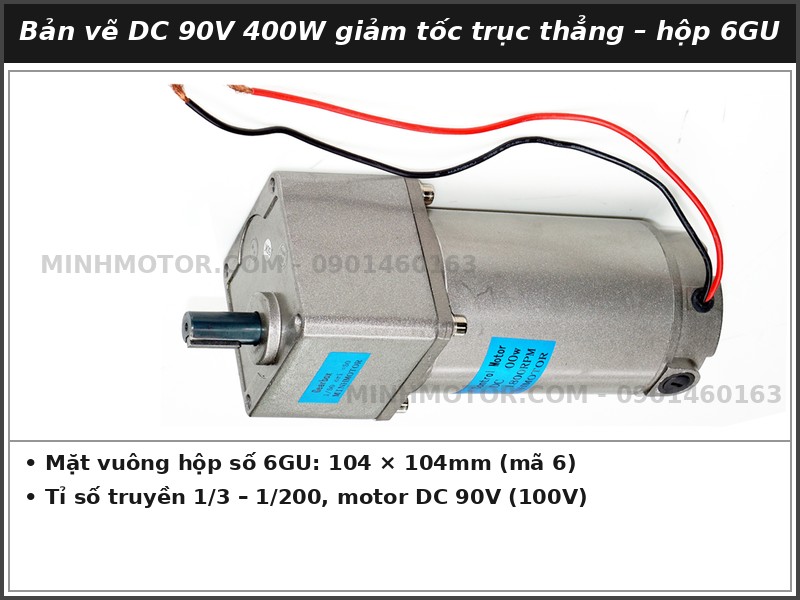

b) Hộp số 6GU lắp motor DC 90V 400W – tỉ số 1/3 – 1/200

• Trục ra hộp 6GU: –.
• Tỉ số thông dụng: 3, 5, 10, 15, 20, 25, 30, 40, 50, 60, 100, 150, 200.
• Tốc độ trục ra = tốc độ ghi trên tem motor ÷ tỉ số.
• Mô men trục ra ≈ mô men motor × tỉ số × 0.81 – 0.9, giới hạn theo cỡ hộp.

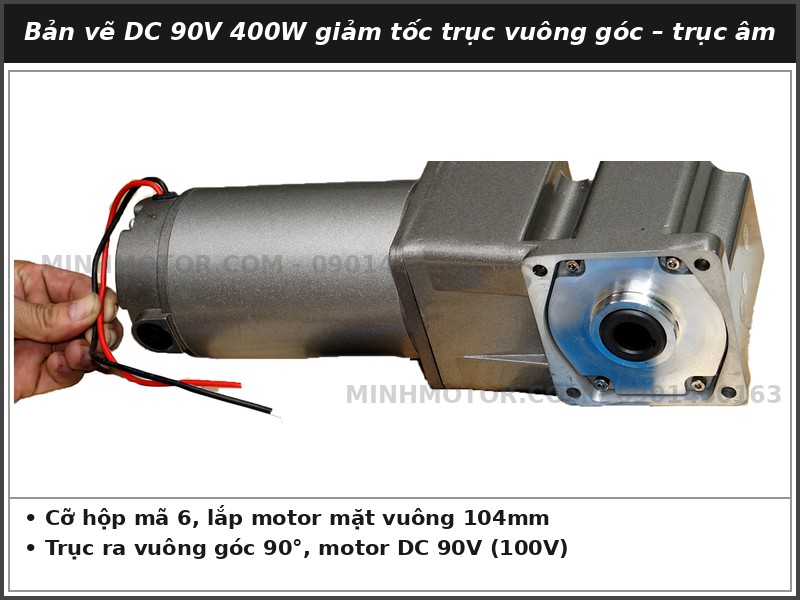

c) Hộp số vuông góc trục âm lắp motor DC 90V 400W mã 6 – mặt lắp 104mm

• Trục ra vuông góc 90° với trục motor, dạng trục âm (lỗ cốt).
• Đường kính trục âm, rãnh cavet: –.
• Lắp thẳng motor DC 90V 400W mã 6, mặt vuông 104mm.

3) Thông số kỹ thuật, bộ điều tốc motor DC 90V 400W

Bộ điều tốc:

• Bộ điều tốc DC có điện áp ra 90 – 100V, chỉnh tốc bằng núm vặn.
• Không cắm hộp chỉnh DC 220V: điện áp ra tới ~ 200V, gấp đôi tem motor.
• Nguồn 90V DC từ ắc quy thì nối tiếp 8 bình 12V (96V).

4) Ưu điểm motor DC 90V 400W

• Ráp thẳng hộp 6GU, không cần khớp nối – bộ motor giảm tốc ngắn gọn.
• Đổi tỉ số chỉ thay hộp 6GU, giữ nguyên motor.
• Khung 104mm lớn nhất trong 3 mã 90V – mô men cao nhất nhóm.

5) Ứng dụng motor DC 90V 400W

• Băng tải thùng, băng tải nghiêng nhẹ dùng nguồn DC 90V.
• Máy cán, máy cuốn cỡ trung chỉnh tốc.
• Thay motor DC 90V mã 6 trên máy nhập khẩu, giữ hộp 6GU.
• Cơ cấu nâng bàn, đẩy cửa trong dây chuyền.

6) Câu hỏi thường gặp về motor DC 90V 400W

• Motor DC 90V 400W đầu xoắn chạy riêng không có hộp số được không? Không. Đầu trục là bánh răng, không lắp puly, khớp nối. Phải ráp hộp số 6GU.
• Hộp số 6GU của motor 24V lắp được motor DC 90V không? Được. Cùng mã 6, cùng mặt lắp 104mm và kiểu răng.
• Motor DC 90V có dùng biến tần được không? Không. Biến tần chỉ chạy motor xoay chiều; motor DC dùng bộ điều tốc DC.
• Đổi chiều quay thế nào? Dừng hẳn motor, đổi cực 2 dây ra. Không đảo khi đang quay.
• Lắp motor vào hộp số cần chú ý gì? Xoay nhẹ motor cho răng đầu trục ăn khớp, không gõ búa; siết đều 4 vít chéo nhau.
• Bao lâu kiểm tra chổi than? Sau 2000 – 3000 giờ chạy; chổi mòn còn dưới 1/3 chiều dài thì thay cả cặp.
• Hộp số kêu rè, nóng sau khi lắp? Do răng đầu trục chưa vào hết hoặc mặt lắp siết lệch. Tháo ra ráp lại cho mặt lắp áp sát đều 4 góc.
• Motor DC 90V và 100V có khác nhau không? Không. Thẻ kho ghi 90V (100V) cho cùng một motor; chạy ở 90 – 100V DC.
• Cắm motor DC 90V vào hộp chỉnh DC 220V được không? Không. Hộp 220V ra tới ~ 200V, gấp đôi điện áp tem; motor vượt tốc, đánh lửa và cháy cuộn dây.
