Motor DC 90V 120W

Motor DC 90V 120W đầu trục xoắn mã 4 là động cơ một chiều 90 – 100V cắt răng ngay đầu trục, lắp thẳng hộp số 4GN mặt vuông 80mm. Dòng nhỏ hơn bản 24V khoảng 4 lần, chạy bằng bộ điều tốc DC 90V. Hợp băng tải mini, máy cuốn chỉ và thay motor 90V trên máy nhập khẩu cũ.

1) Motor DC 90V 120W đầu trục xoắn mã 4 là gì

• Motor DC nam châm vĩnh cửu, chổi than, điện áp 90V, công suất 120W.
• Đầu trục cắt răng, lắp thẳng vào hộp số mã 4 (4GN) thành motor giảm tốc.
• Mã 4 = mặt lắp vuông 80mm; dùng chung hộp số với bản 12V – 24V cùng mã.
• Thẻ kho ghi 90V (100V): cùng một loại motor, chạy 90 – 100V DC.
• Các điện áp khác ở danh mục motor DC; cùng nhóm: motor DC 90V.

2) Kích thước mặt lắp motor DC 90V 120W mã 4 và hộp số 4GN

a) Mặt lắp mã 4 khung 80mm – lỗ bắt, vành định vị, đầu trục

• Mặt vuông 80 × 80mm.
• 4 lỗ Ø6mm, tâm lỗ cách 66.5mm, nằm trên vòng Ø94mm.
• Vành định vị Ø73mm.
• Đầu trục Ø8mm cắt răng GN.

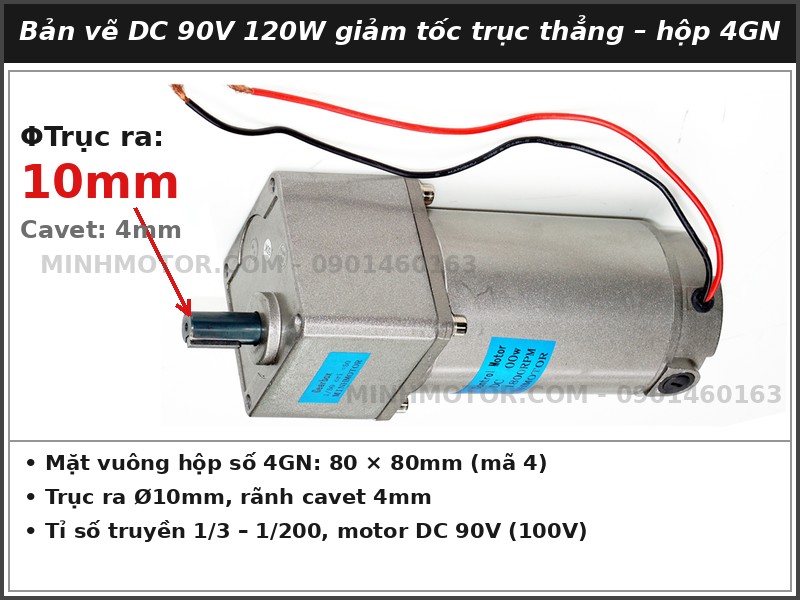

b) Hộp số 4GN lắp motor DC 90V 120W – tỉ số 1/3 – 1/200

• Trục ra hộp 4GN: 10mm (cavet 4mm).
• Tỉ số thông dụng: 3, 5, 10, 15, 20, 25, 30, 40, 50, 60, 100, 150, 200.
• Tốc độ trục ra = tốc độ ghi trên tem motor ÷ tỉ số.
• Mô men trục ra ≈ mô men motor × tỉ số × 0.81 – 0.9, giới hạn theo cỡ hộp.

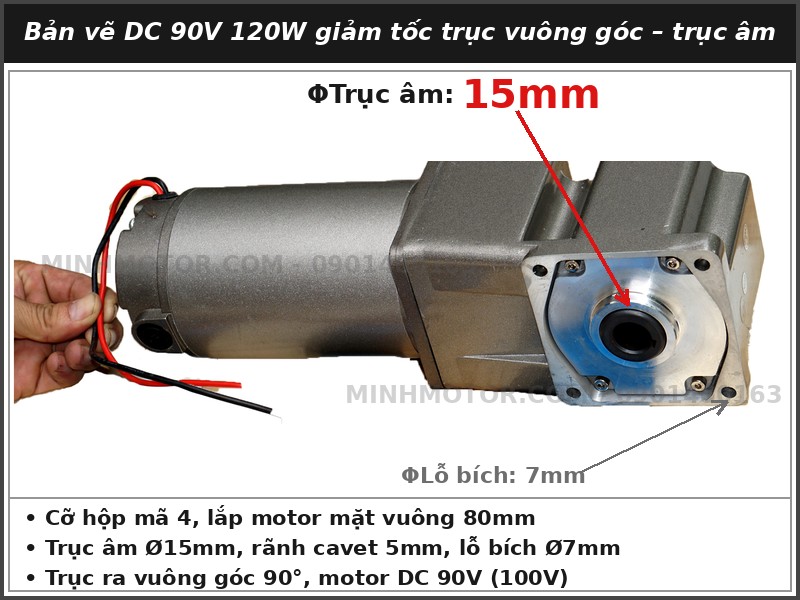

c) Hộp số vuông góc trục âm lắp motor DC 90V 120W mã 4 – mặt lắp 80mm

• Trục ra vuông góc 90° với trục motor, dạng trục âm (lỗ cốt).
• Trục âm Ø15mm, rãnh cavet 5mm.
• Lỗ bắt mặt bích hộp Ø7mm.
• Lắp thẳng motor DC 90V 120W mã 4, mặt vuông 80mm.

3) Thông số kỹ thuật, bộ điều tốc motor DC 90V 120W

Bộ điều tốc:

• Bộ điều tốc DC có điện áp ra 90 – 100V, chỉnh tốc bằng núm vặn.
• Không cắm hộp chỉnh DC 220V: điện áp ra tới ~ 200V, gấp đôi tem motor.
• Nguồn 90V DC từ ắc quy thì nối tiếp 8 bình 12V (96V).

4) Ưu điểm motor DC 90V 120W

• Ráp thẳng hộp 4GN, không cần khớp nối – bộ motor giảm tốc ngắn gọn.
• Đổi tỉ số chỉ thay hộp 4GN, giữ nguyên motor.
• Dòng nhỏ hơn bản 24V cùng công suất khoảng 4 lần – dây gọn.

5) Ứng dụng motor DC 90V 120W

• Băng tải nhỏ đóng gói, dán nhãn dùng nguồn DC 90 – 100V.
• Máy cuốn chỉ, cuốn dây điện mini cần chỉnh tốc.
• Thay motor DC 90V mã 4 trên máy cũ nhập khẩu, giữ nguyên hộp 4GN.
• Cơ cấu đẩy, cửa trượt nhẹ trong máy tự động.

6) Câu hỏi thường gặp về motor DC 90V 120W

• Motor DC 90V 120W đầu xoắn chạy riêng không có hộp số được không? Không. Đầu trục là bánh răng, không lắp puly, khớp nối. Phải ráp hộp số 4GN.
• Hộp số 4GN của motor 24V lắp được motor DC 90V không? Được. Cùng mã 4, cùng mặt lắp 80mm và kiểu răng.
• Motor DC 90V có dùng biến tần được không? Không. Biến tần chỉ chạy motor xoay chiều; motor DC dùng bộ điều tốc DC.
• Đổi chiều quay thế nào? Dừng hẳn motor, đổi cực 2 dây ra. Không đảo khi đang quay.
• Lắp motor vào hộp số cần chú ý gì? Xoay nhẹ motor cho răng đầu trục ăn khớp, không gõ búa; siết đều 4 vít chéo nhau.
• Bao lâu kiểm tra chổi than? Sau 2000 – 3000 giờ chạy; chổi mòn còn dưới 1/3 chiều dài thì thay cả cặp.
• Hộp số kêu rè, nóng sau khi lắp? Do răng đầu trục chưa vào hết hoặc mặt lắp siết lệch. Tháo ra ráp lại cho mặt lắp áp sát đều 4 góc.
• Motor DC 90V và 100V có khác nhau không? Không. Thẻ kho ghi 90V (100V) cho cùng một motor; chạy ở 90 – 100V DC.
• Cắm motor DC 90V vào hộp chỉnh DC 220V được không? Không. Hộp 220V ra tới ~ 200V, gấp đôi điện áp tem; motor vượt tốc, đánh lửa và cháy cuộn dây.
