Motor ABB 75Kw 100Hp

4.144 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor ABB 75kW 100HP là động cơ điện 3 pha rotor lồng sóc của ABB, chuẩn IEC, IP55, cách điện cấp F, hộp cực lớn có đường nối đất riêng.

Bản 4 cực khung 280S quay khoảng 1.475 vòng/phút, trục 75 mm dài 140 mm, thân ngang 577 mm; có bản chân đế và mặt bích P550.

1. Thông số kỹ thuật motor ABB 75kW 100HP

Thông sốGiá trị
HãngABB
Công suất75 kW (100 HP)
Tốc độKhoảng 1.475 vòng/phút (4 cực)
Dòng định mứcKhoảng 139 A ở 380V (4 cực)
Mô men định mứcKhoảng 486 Nm (4 cực)
Khung – trụcKhung 280S, trục 75 mm, dài 140 mm, tâm trục 280 mm
Thân motorNgang AC 577 mm
Cấp bảo vệIP55, cách điện cấp F
Mặt bíchP550 (FF500)
  • Nhãn 400V tam giác / 690V sao: lưới 380V đấu tam giác, khởi động sao – tam giác được.
  • Rơ le nhiệt chỉnh khoảng 139 A khi đóng trực tiếp; khoảng 80 A khi đặt ở nhánh pha sao – tam giác.
  • Khung 280 chạy biến tần nên dùng vòng bi cách điện phía đuôi.

2. Tốc độ, mô men motor ABB 75kW 100HP theo số cực

Số cựcTốc độ định mứcMô men định mứcKhung – trục
2 cực (2P)Khoảng 2.960 vòng/phútKhoảng 242 NmKhung 280S, trục 65 mm
4 cực (4P)Khoảng 1.475 vòng/phútKhoảng 486 NmKhung 280S, trục 75 mm
6 cực (6P)Khoảng 980 vòng/phútKhoảng 731 NmKhung 315S, trục 80 mm
  • Mô men định mức = 9550 × 75 ÷ tốc độ (vòng/phút).
  • Khung và đường kính trục theo chuẩn IEC 60072; đối chiếu nhãn motor khi thay thế.
  • Cùng công suất, motor 6 cực cho mô men gần gấp 3 lần motor 2 cực.

3. Kiểu lắp, kích thước và các loại motor ABB 75kW 100HP

a) Motor ABB 75kw 100HP chân đế

  • Frame size 3 phase ABB Motor 4 Pole 1400RPM – 1500 RPM: 280

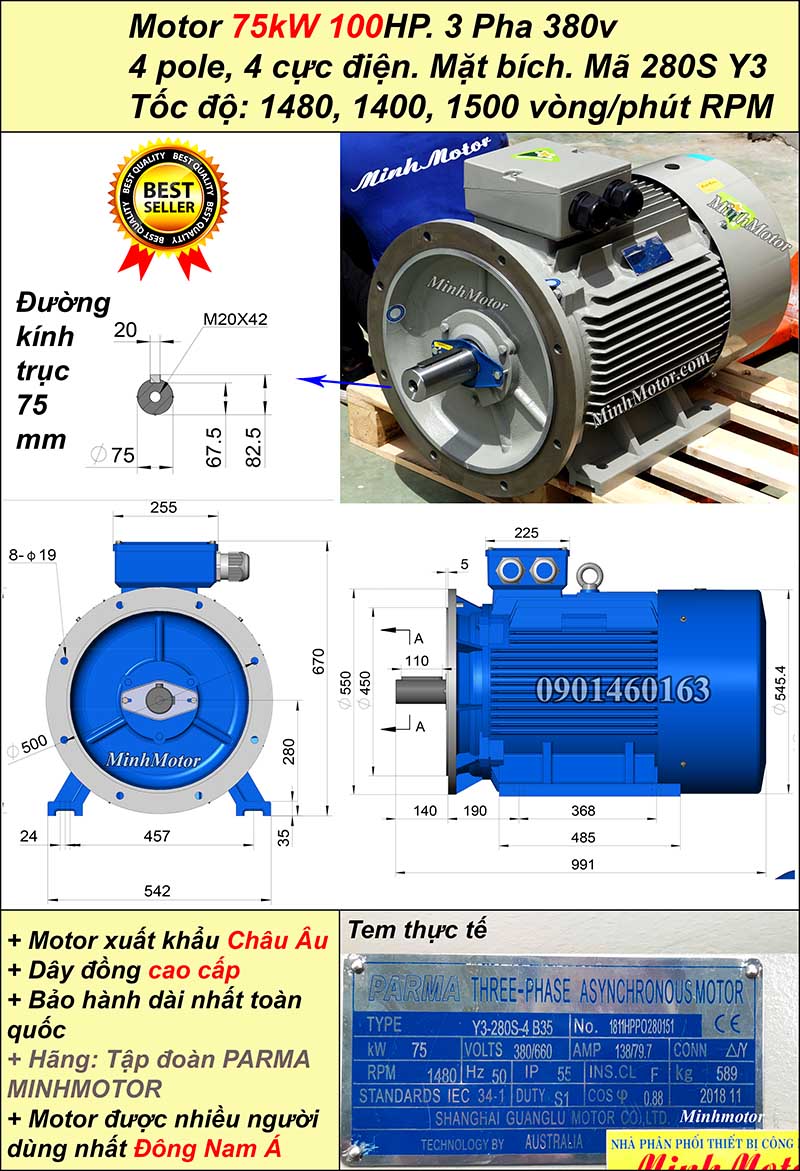

Bản vẽ cataloge Motor ABB 75kw 100HP 100 ngựa chân đế

  • Kích thước đường kính trục: DA = 75 mm
  • Chiều dài trục E = 140mm
  • Tổng chiều ngang thân:  AC = 577 mm

b) Động cơ ABB 75kw 100HP mặt bích

Với khuôn vỏ mã 280. Data sheet and draw of Motor ABB 75kw 100HP below

Bản vẽ cataloge Động cơ ABB 75kw 100HP 100 ngựa mặt bích

  • Đường kính mặt bích  P = 550 mm

Thông số kỹ thuật motor ABB 75kw 100HP 100 ngựa

4. Ứng dụng motor ABB 75kW 100HP 4 cực 1.475 vòng/phút

  • Máy nén khí trục vít 100HP: qua khớp nối, ~13 m³/phút ở 8 bar.
  • Máy nghiền côn lò xo 900: qua đai, nghiền đá dăm 50–90 tấn/giờ.
  • Máy cán thép thanh, giá cán thô: ghép hộp số công suất lớn.
  • Băng tải than dài 200 m: ghép hộp số, băng rộng 800–1.000 mm.

a) Ứng dụng thứ 5: máy nghiền bột đá Raymond (con lăn) dùng motor ABB 75kW 4 cực

Máy nghiền Raymond cho xưởng bột đá vôi, bột CaCO3, bột talc, bột barit. Motor ABB 75kW 4 cực qua hộp bánh răng côn 1/12 quay trục chính ~120 vòng/phút, các con lăn văng ra ép vào vành nghiền.

Máy nghiền bột đá Raymond con lăn dùng motor ABB 75kW 100HP 4 cực

Cỗ máy vận hành thế nào

  • Motor nối khớp hộp bánh răng côn 1/12 đặt dưới máy, trục ra đứng.
  • Trục chính quay giá treo 5 con lăn ~120 vòng/phút.
  • Lực ly tâm đẩy con lăn ép vào vành nghiền, đá bị nghiền giữa 2 mặt.
  • Lưỡi xúc hất đá vào khe con lăn liên tục.
  • Quạt hút đưa bột lên máy phân ly; bột đủ mịn về cyclon, hạt thô rơi lại nghiền tiếp.

Tính nhanh: motor ABB 75kW có đủ sức nghiền không

Hạng mụcCách tínhKết quả
Tốc độ trục chính1.475 ÷ 12~ 120 vòng/phút
Mô men motor cấp ở trục chính486 × 12 × 0,94~ 5.480 Nm
Năng suấtĐá vôi, bột 200 mesh~ 6 tấn/giờ
Công suất nghiền6 tấn/giờ × ~10 kWh/tấn~ 60 kW
Hệ số tải motor60 ÷ 75~ 80%
Dòng điện khi nghiềnĐịnh mức ~139 A ở 380V~ 115 A

Vì sao dùng motor 75kW, 4 cực 1.475 vòng/phút

  • Trục chính cần ~110–130 vòng/phút: con lăn ép đủ lực, bột mịn đều.
  • Motor 4 cực chỉ cần hộp côn 1/12, 1 cấp, hiệu suất ~94%.
  • Motor 2 cực cần ~1/24, hộp côn 2 cấp đắt và nóng hơn.
  • Motor 55kW tụt năng suất ~30% khi đá cứng, bột phải mịn hơn.
  • Trục 75 mm, then 20 mm nối khớp hộp côn.

Ưu thế motor ABB cho máy nghiền Raymond

  • Vỏ IP55 chặn bột đá siêu mịn len vào ổ bi.
  • Cách điện cấp F: máy nghiền chạy 24 giờ, đặt dưới gầm máy nóng.
  • Hiệu suất cao, dòng ~115 A: điện chiếm phần lớn giá thành bột đá.
  • Khởi động mềm hoặc sao – tam giác, giảm dòng đề trạm biến áp.

5. Ưu điểm motor ABB 75kW 100HP

  • Khung 280S, trục 75 mm cho khớp nối tải nặng.
  • Hộp cực lớn, đủ chỗ cáp 95 mm².
  • Mặt bích P550 cùng cỡ với khung 250.
  • IP55, cách điện cấp F.

6. Tiền điện một năm của motor ABB 75kW so với giá mua

Với motor cỡ lớn chạy nhiều giờ, tiền điện mỗi năm lớn gấp nhiều lần giá mua motor, nên hiệu suất và cách vận hành ảnh hưởng chi phí nhiều nhất. Ví dụ tải 80%, hiệu suất khoảng 95%, 6.000 giờ/năm, giá điện tham khảo 2.000 đ/kWh.

Đại lượngCách tínhKết quả (khoảng)
Công suất trên trục75 × 0,860 kW
Công suất điện vào60 ÷ 0,9563,2 kW
Điện năng/năm63,2 × 6.000379.000 kWh
Tiền điện/năm379.000 × 2.000Khoảng 758 triệu đồng
Tăng hiệu suất thêm 1%60 ÷ 0,95 − 60 ÷ 0,96Khoảng 0,66 kW, khoảng 7,9 triệu đồng/năm
  • Motor chạy non tải lâu dài có hiệu suất thấp hơn; chọn đúng công suất quan trọng không kém cấp IE.
  • Bơm, quạt chạy biến tần theo nhu cầu thường tiết kiệm hơn nhiều so với chênh lệch hiệu suất motor.

7. Câu hỏi thường gặp về motor ABB 75kW 100HP

Người sắp mua hỏi

  • Motor ABB 75kW 100HP khung và trục bao nhiêu? Bản 4 cực khung 280S, trục 75 mm dài 140 mm, thân ngang 577 mm, tâm trục 280 mm.
  • Mặt bích motor ABB 100HP cỡ nào? Bích P550 (FF500), cùng cỡ với khung 250.
  • Có nên chọn motor ABB 75kW hiệu suất cao hơn không? Có khi chạy nhiều giờ: mỗi 1% hiệu suất ở tải 60 kW, 6.000 giờ/năm tiết kiệm khoảng 3.960 kWh.

Người đang sử dụng hỏi

  • Aptomat và cáp cho motor ABB 75kW cỡ nào? Aptomat 250 A, cáp đồng 95 mm²; sao – tam giác dùng 2 bộ cáp 50 mm².
  • Rơ le nhiệt motor ABB 100HP chỉnh bao nhiêu? Đóng trực tiếp chỉnh khoảng 139 A; sao – tam giác đặt ở nhánh pha, chỉnh khoảng 80 A.
  • Khởi động motor ABB 75kW bằng cách nào? Khởi động mềm hoặc biến tần; đóng trực tiếp dòng lên khoảng 900–1.000 A, gây sụt áp lớn.

Thợ bảo trì hỏi

  • Motor ABB 75kW chạy biến tần bảo vệ vòng bi thế nào? Dùng vòng bi cách điện phía đuôi, chổi nối đất trục, cáp có lưới chắn nối đất hai đầu.
  • Đo cách điện motor ABB 100HP thế nào? Megger 1.000V giữa cuộn dây và vỏ; từ 1 MΩ trở lên mới chạy, chỉ số phân cực PI từ 2 trở lên là tốt.
  • Bơm mỡ motor ABB 75kW bao lâu một lần? Theo chu kỳ ghi trên nhãn; nhiệt độ ổ cao thì rút ngắn chu kỳ, ghi ngày bơm vào sổ bảo trì.

Khi motor gặp lỗi kỹ thuật

  • Motor ABB 75kW khởi động mềm báo lỗi quá thời gian? Giới hạn dòng đặt thấp so với tải; tăng giới hạn dòng lên khoảng 3–4 lần định mức hoặc giảm tải khi khởi động.
  • Motor ABB 100HP nóng dù dòng dưới 139 A? Thông gió phòng máy kém, cánh tản nhiệt bẩn hoặc điện áp lệch pha; đo nhiệt độ phòng và điện áp từng pha.
  • Cầu đấu motor ABB 75kW bị cháy? Đầu cốt nhỏ hoặc siết lỏng với dòng lớn; thay đầu cốt đúng cỡ cáp 95 mm² và siết chặt.
