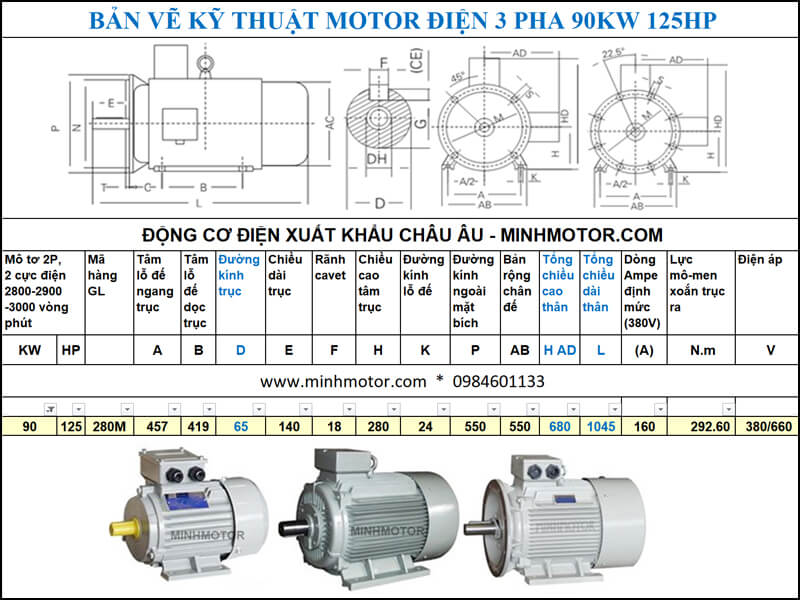

Động cơ điện 3 pha 90kW 125HP 2 cực (motor 90kW 2 pole) là dòng tua nhanh, quay ~ 2975 vòng/phút ở 50Hz, mô men ~ 289 Nm. Khung 280M, trục 65 mm, dòng 160 A ở 380V. Cỡ motor này hay gặp ở bơm cấp nước lò hơi, bơm đường ống, máy nén khí 125HP — máy cần tốc độ cao, nối thẳng trục hoặc khớp nối.
Bơm cấp nước lò hơi nhà máy điện sinh khối, nhà máy đường: Bơm nhiều tầng cánh cột áp cao, chạy liên tục theo lò.
Bơm đường ống dẫn nước thô dài vài km cho nhà máy nước, khu công nghiệp: Đường ống dài, búa nước lớn khi dừng bơm.
Máy nén khí trục vít 125HP: Chạy 2–3 ca, nối khớp nối.
Quạt cao áp tuần hoàn khí nóng lò sấy: Quạt áp cao, khí nóng, chạy theo mẻ.
4) Ưu điểm motor 90kW 125HP 2 cực 380V
Quay ~ 2975 vòng/phút: nối thẳng trục bơm ly tâm, quạt cao áp, máy nén — không cần puly tăng tốc.
Cùng 90kW, motor 2 cực nhỏ gọn, nhẹ hơn motor 4 cực; đổi lại mô men chỉ ~ 289 Nm (4 cực ~ 579 Nm), không hợp tải nặng chạy chậm.
Dòng 160 A ở 380V: MCCB 250 A, cáp đồng 95 mm² cho đường dây dưới 50 m.
IP55 chặn bụi và tia nước; cách điện cấp F chịu tới 155°C ở cuộn dây — hợp xưởng nóng ẩm; xưởng bụi thì vệ sinh gân tản nhiệt định kỳ.
Ổ bi 6314 C3 / 6314 C3 có vú mỡ: bơm mỡ bổ sung không phải tháo motor.
Đấu Δ ở 380V, ra đủ 6 đầu dây: khởi động sao – tam giác được, dòng khởi động giảm còn ~ 1/3.
Đủ kiểu lắp: chân đế B3, mặt bích có chân đế B35, mặt bích B5.
5) Motor 90kW 125HP 2 cực 3 pha: giấy chứng nhận chất lượng, hiệu suất năng lượng
Kết quả thử nghiệm chất lượng, hiệu suất motor 90kW 125HP thương hiệu Parma:
6) Vận hành, đấu điện, bảo trì động cơ 3 pha 90kW 2 cực
a) Thông số điện cần nhớ
Điện áp: 380V đấu Δ / 660V đấu Y, 50Hz.
Dòng định mức: 160 A ở 380V; 92,3 A ở 660V.
Mô men định mức: ~ 289 Nm.
Dòng khởi động trực tiếp: ~ 960–1.120 A.
b) Đấu điện, thiết bị đóng cắt
Lưới 380V: đấu tam giác (Δ).
Aptomat: MCCB 250 A, chỉnh nhiệt ~ 168 A.
Contactor: 185 A (AC3).
Rơ le nhiệt: chỉnh 160 A.
Cáp đồng: 95 mm², sụt áp ~ 0,9% ở 50 m khi chạy định mức.
Khởi động sao – tam giác: rơ le nhiệt đặt ở nhánh tam giác chỉnh ~ 93 A.
Từ 75kW: ưu tiên khởi động mềm hoặc biến tần để dòng khởi động không vượt ~ 3 lần định mức.
c) Chạy biến tần
Tải nhẹ, tải đều (quạt, bơm): biến tần 90kW loại thường.
Tải nặng, khởi động có tải: biến tần 90kW loại tải nặng (HD, quá tải 150%) hoặc 110kW loại thường.
Dòng ra định mức của biến tần ≥ 160 A.
Không nên chạy motor 2 cực trên 50Hz: tốc độ đã cao, vòng bi, cánh quạt đuôi và máy bơm, quạt phía sau chịu vượt tốc.
d) Bảo trì
Ổ bi 6314 C3 / 6314 C3: bơm mỡ lithium chịu nhiệt ~ 25 g mỗi đầu sau 1000–1500 giờ chạy.
Cách điện: đo bằng megohm 500V, đạt từ 5 MΩ.
Vệ sinh gân tản nhiệt, lưới quạt đuôi 1–2 tháng/lần ở xưởng bụi.
Motor 2 cực quay nhanh: căn đồng tâm khớp nối kỹ, rung tăng là dấu hiệu lệch tâm hoặc mòn vòng bi.
7) Câu hỏi thường gặp về động cơ điện 3 pha 90kW 125HP 2 cực
a) Hỏi trước khi mua động cơ 90kW 125HP 2 cực: máy nén khí trục vít, quạt cao áp tuần hoàn khí nóng
Motor 90kW 2 cực kéo bơm được bao nhiêu khối nước mỗi giờ? Được khoảng 464 m³/h ở cột áp 50 m, hoặc khoảng 232 m³/h ở cột áp 100 m, với bơm ly tâm hiệu suất khoảng 78%. Bơm hiệu suất thấp hơn thì lưu lượng thực ít hơn; đo dòng khi chạy dưới 160 A là motor còn trong tải.
Motor 90kW 2 cực có chạy bơm 125HP được không? Được. 125HP ≈ 93kW, bơm ghi 125HP thường dùng motor 90kW 2 cực. Kiểm tra điểm làm việc thực của bơm; dòng khi chạy dưới 160 A là motor còn trong tải.
Biến tần 90kW có chạy được motor 90kW 2 cực không? Được, nếu dòng ra từ 170 A trở lên. Bơm, quạt dùng chế độ tải nhẹ là đủ; máy nén khởi động có tải nên chọn biến tần 110kW.
Bơm đường ống dài nên dùng khởi động mềm hay biến tần với motor 90kW 2 cực? Biến tần khi cần chỉnh lưu lượng theo nhu cầu và giảm búa nước tốt nhất; khởi động mềm có dừng mềm khi bơm chạy 1 lưu lượng cố định và muốn chi phí thấp hơn.
Trạm biến áp 400 kVA có chạy được motor 90kW không? Được khi khởi động bằng biến tần hoặc khởi động mềm, với điều kiện phụ tải khác dưới khoảng 250 kVA. Motor chiếm khoảng 105 kVA khi đầy tải; khởi động trực tiếp khoảng 1.100 A cần máy biến áp từ khoảng 630 kVA.
Mua motor 90kW 2 cực bản mặt bích được không? Được. Mặt bích B5 Ø550 mm, vành định vị Ø450 mm, 8 lỗ Ø19 mm, trục 65 mm; thường đặt bản B35.
Dòng 160 A chọn dây, aptomat thế nào với motor 90kW 2 cực? Cáp đồng 95 mm² cho tuyến dưới 50 m; aptomat 250 A loại cho motor.
Motor 90kW 2 cực thay cho motor 4 cực cùng công suất ở quạt cao áp tuần hoàn khí nóng được không? Không, nếu máy thiết kế cho ~ 1.450 vòng/phút: motor 2 cực quay gấp đôi, máy vượt tốc. Chỉ dùng khi quạt cao áp tuần hoàn khí nóng cần ~ 2975 vòng/phút.
Mua động cơ 90kW 125HP 2 cực cho bơm đường ống dẫn nước thô dài cần báo những thông số gì? Công suất 90kW, tốc độ ~ 2975 vòng/phút, điện áp, kiểu lắp chân đế hay mặt bích, trục 65 mm và ảnh tem motor cũ nếu thay thế.
b) Lắp đặt, chạy thử motor 90kW 2 cực cho máy nén khí trục vít
Nối động cơ 90kW 125HP 2 cực vào máy nén khí trục vít cần lưu ý gì? Qua khớp nối: căn đồng tâm, lệch tâm và lệch góc dưới 0,05 mm bằng đồng hồ so, motor 2 cực quay nhanh nên lệch tâm làm rung và hỏng vòng bi rất nhanh; siết lại bulông chân đế sau 8–24 giờ chạy đầu.
Chạy thử quạt cao áp tuần hoàn khí nóng bằng motor 90kW 2 cực, dòng bao nhiêu là đạt? Không tải ~ 35–51 A mỗi pha ở 380V; khi quạt cao áp tuần hoàn khí nóng chạy đủ tải dòng không vượt 160 A. Ba pha lệch nhau quá 5% thì kiểm tra điện áp, đầu cos.
Motor 90kW 2 cực cho bơm cấp nước lò hơi nhà máy có cần khởi động sao – tam giác không? Nên, hoặc dùng khởi động mềm/biến tần. Khởi động trực tiếp dòng vọt ~ 960–1.120 A làm sụt áp cả xưởng; sao – tam giác giảm còn ~ 1/3, rơ le nhiệt đặt nhánh tam giác ~ 93 A.
Bơm đường ống dẫn nước thô dài quay ngược chiều khi lắp motor 90kW 2 cực, đổi chiều thế nào? Ngắt điện, đổi chéo 2 trong 3 dây pha ở đầu vào hộp cực. Với bơm, quạt phải chạy đúng chiều mũi tên trên vỏ; chạy ngược lưu lượng tụt mạnh dù dòng vẫn bình thường.
c) Bảo trì động cơ 90kW 125HP 2 cực khi chạy quạt cao áp tuần hoàn khí nóng
Motor 90kW 2 cực chạy máy nén khí trục vít liên tục, bơm mỡ ổ bi 6314 C3 bao lâu một lần? ~ 25 g mỡ lithium chịu nhiệt mỗi đầu sau 1000–1500 giờ chạy, bơm khi motor đang quay và mở nút xả mỡ cũ. Bơm quá nhiều làm ổ bi nóng.
Motor 90kW 2 cực chạy quạt cao áp tuần hoàn khí nóng ở chỗ nhiệt độ cao, bảo trì thế nào? Giữ motor cách nguồn nhiệt, có gió mát hút vào quạt đuôi; môi trường trên 40°C thì giảm tải ~ 5% mỗi 5°C. Đo nhiệt vỏ định kỳ, trên 85°C phải tìm nguyên nhân.
Đo dòng động cơ 90kW 125HP 2 cực khi bơm cấp nước lò hơi nhà máy đang chạy, bao nhiêu là quá tải? Dưới 160 A là trong tải. Từ 168 – 176 A cần giảm tải hoặc kiểm tra máy; trên 184 A kéo dài sẽ hỏng cách điện cuộn dây.
d) Lỗi thường gặp khi dùng motor 90kW 2 cực cho bơm cấp nước lò hơi nhà máy, cách khắc phục
Motor 90kW 2 cực kéo bơm cấp nước lò hơi nhà máy hay nhảy rơ le nhiệt, lỗi do đâu? Thường do lệch tâm khớp nối, máy phía sau kẹt hoặc chạy vượt điểm làm việc; cũng có thể mất cân bằng pha hoặc rơ le chỉnh thấp. Rơ le chỉnh đúng 160 A, không chỉnh cao hơn; đo dòng từng pha khi máy chạy để tìm nguyên nhân.
Đấu nhầm sao motor 90kW Y3-280M-2 trên lưới 380V thì sao? Motor vẫn quay nhưng lực kéo chỉ còn ~ 1/3, tức ~ 96 Nm thay vì 289 Nm; đóng tải là tụt tốc, nóng và cháy. Đổi cầu nối sang Δ.
Motor 90kW 2 cực rung mạnh khi chạy máy nén khí trục vít, sửa thế nào? Kiểm tra theo thứ tự: bulông chân đế, đồng tâm khớp nối, cân bằng cánh bơm/quạt, độ mòn vòng bi. Motor 2 cực quay ~ 3.000 vòng/phút nên sai lệch nhỏ cũng gây rung lớn.
