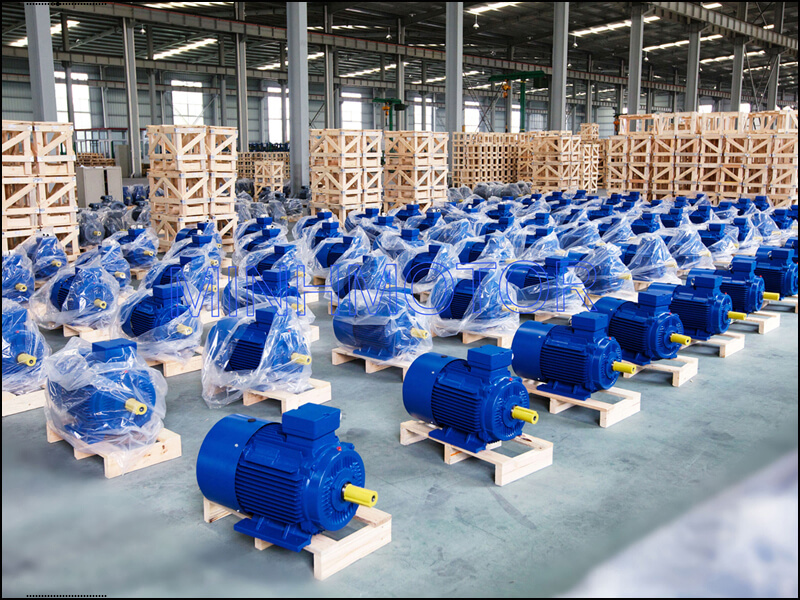

Động cơ điện 3 pha 37kW 50HP 6 cực quay khoảng 980 vòng/phút, mô men định mức khoảng 361 Nm, dòng 71 A ở 380V. Motor dành cho quạt lò gạch tuynel, máy ép mía, bơm nước thô, máy nghiền bi – máy cánh lớn hoặc tải nặng cần quay vừa, êm, chạy liên tục cả mùa vụ. Khung 250M, trục 65 mm, vòng bi 6314 C3.
1. Thông số kỹ thuật động cơ điện 37kW 6 cực
| Thông số | Giá trị |
| Công suất | 37 kW (50 HP) |
| Số cực – tốc độ | 6 cực, khoảng 980 vòng/phút (50Hz) |
| Điện áp | 3 pha 380V/660V (tam giác/sao), 50Hz |
| Dòng định mức | 71 A ở 380V (đấu tam giác) – 41 A ở 660V (đấu sao) |
| Khung vỏ – mã | 250M – Y3-250M-6 |
Đường kính trục
Rãnh cavet - Then | 65 mm
18 mm |
| Vòng bi trước – sau | 6314 C3 – 6314 C3 |
| Mô men định mức | ~ 361 Nm |
| Cấp bảo vệ | IP55 |
| Cấp cách nhiệt | Cấp F |
- Mặt bích B5: đường kính 550 mm, vành định vị 450 mm, 8 lỗ bắt vít 19 mm.
- Lỗ chân đế dọc trục x ngang trục: 349 mm x 406 mm.
- Biến tần phù hợp: Biến tần 3 pha 380V 37kW (dòng ra từ 72 A) cho quạt, bơm; 45kW cho máy nghiền, máy ép khởi động nặng.
- Khởi động trực tiếp: dòng khởi động khoảng 6–7 lần dòng định mức, tức 426–497 A trong vài giây.
- Rơ le nhiệt đặt theo dòng trên tem, khoảng 71 A.
- Từ cỡ 37kW nên khởi động sao – tam giác, khởi động mềm hoặc biến tần; khởi động trực tiếp dòng lên khoảng 430–500 A.
2. Kích thước lắp đặt và các kiểu động cơ điện 37kW 6 cực
| Kiểu lắp | Kích thước quan trọng nhất | Giá trị |
| Chân đế, mặt bích | Đường kính trục | 65 mm |
| Chân đế (B3) | Lỗ chân đế dọc × ngang trục | 349 × 406 mm |
| Mặt bích (B35) | Đường kính mặt bích – lỗ bulông | 550 mm – 19 mm |
a) Động cơ điện 37kW 6 cực chân đế (B3)
- Lỗ chân đế 349 × 406 mm, trục Ø65 mm.
- Đặt trên bệ bê tông hoặc khung thép, nối khớp nối, puly hoặc nhông xích.
b) Động cơ điện 37kW 6 cực mặt bích có chân đế (B35)
- Mặt bích Ø550 mm, vành định vị 450 mm, 8 lỗ bulông 19 mm, trục Ø65 mm.
- Gắn thẳng vào thân bơm, hộp giảm tốc, không cần bệ chân đế.
c) Động cơ điện 37kW 6 cực ghép hộp giảm tốc, có phanh và các bản đặc biệt
- Ghép hộp giảm tốc R, K, cyclo qua mặt bích hoặc khớp nối khi cần tốc độ trục ra thấp.
- Bản có phanh từ dừng trục ngay khi mất điện; bản biến tần có quạt làm mát riêng.
3. Ứng dụng động cơ điện 37kW 6 cực
- Quạt hút khói lò nung gạch tuynel (Bắc Ninh, Vĩnh Long)
- Cánh ly tâm lớn trên trục 65 mm, chạy liên tục 24/24 theo lò.
- Máy ép mía, dao băm mía nhà máy đường qua hộp số
- Mô men 361 Nm vào hộp giảm tốc lớn; khởi động có tải.
- Bơm cấp nước thô nhà máy nước cấp huyện, khu công nghiệp
- Bơm hai cửa hút thiết kế khoảng 980 vòng/phút, nối khớp nối.
- Máy nghiền bi nhỏ, máy nghiền đứng phối liệu
- Qua hộp số, tỉ số nhỏ hơn khi dùng motor 6 cực.
4. Ưu điểm động cơ điện 37kW 6 cực
- Mô men định mức khoảng 361 Nm ở 980 vòng/phút, kéo quạt cánh lớn, máy ép mía qua hộp số tỉ số nhỏ.
- Chạy được với biến tần, khởi động mềm, sao – tam giác.
- Cách điện cấp F, IP55 cho lò gạch, nhà máy đường nhiều bụi.
5. Ví dụ thực tế: quạt hút lò gạch tuynel dùng động cơ 37kW 6 cực
Lò gạch tuynel cần quạt hút khói kéo khí nóng chạy dọc hầm lò và đẩy qua tháp xử lý khí. Quạt ly tâm cánh lớn nối khớp nối với motor 37kW 6 cực, quay khoảng 980 vòng/phút.
| Hạng mục | Cách tính | Kết quả |
| Lưu lượng gió | Khói thải lò tuynel sản lượng vừa | Khoảng 40.000 m³/h (11,1 m³/giây) |
| Áp quạt | Tổn thất qua hầm lò, tháp xử lý khí, ống khói | Khoảng 2.200 Pa |
| Công suất trục quạt | 11,1 × 2.200 ÷ 0,78 | Khoảng 31 kW |
| Hệ số tải motor | 31 ÷ 37 | Khoảng 85% |
| Mô men cần ở 980 vòng/phút | 9.550 × 31 ÷ 980 | Khoảng 305 Nm (định mức 361 Nm) |
- Đủ mạnh: còn dư khoảng 15% công suất; giữ được áp hầm lò khi xếp mộc dày hơn
- Bền: quay khoảng 980 vòng/phút, cánh quạt ít mòn do bụi đất; chạy liên tục cả tuần ở khoảng 85% tải
- Vận hành chuẩn: khởi động khi đóng van gió; chạy biến tần để chỉnh lửa theo mộc; dòng khoảng 60–63 A khi lò chạy ổn định
6. Câu hỏi thường gặp về động cơ điện 37kW 6 cực
- Động cơ 37kW 6 cực qua hộp giảm tốc ra được bao nhiêu lực? Được khoảng 6.859 Nm ở khoảng 49 vòng/phút với hộp bánh răng tỉ số 1/20, hoặc khoảng 13.574 Nm ở khoảng 25 vòng/phút với tỉ số 1/40 (hiệu suất hộp khoảng 94–95%). Cỡ hộp chọn có mô men cho phép từ mức này trở lên.
- Motor 37kW 6 cực có cần tụ bù không? Có, khi motor chạy liên tục nhiều giờ và nhà máy chưa có tủ bù tập trung đủ. Ở cosφ khoảng 0,86, gắn tụ khoảng 10 kVAr đưa cosφ lên khoảng 0,95, dòng trên cáp giảm khoảng 9–10%. Motor chạy qua biến tần thì không gắn tụ tại chỗ.
- Dòng 71 A chọn aptomat, cáp thế nào? Aptomat 3 pha 125 A loại cho motor khi khởi động sao – tam giác, contactor mỗi nhánh khoảng 50 A. Cáp đồng 25–35 mm² cho tuyến dưới 50 m khi khởi động trực tiếp hoặc biến tần; tủ sao – tam giác dùng 2 sợi cáp 3 lõi, mỗi sợi mang khoảng 41 A.
- Trạm biến áp bao nhiêu kVA chạy được motor 37kW? Motor chiếm khoảng 47 kVA khi đầy tải. Máy biến áp 160 kVA trở lên kèm phụ tải khác vẫn chạy được nếu khởi động sao – tam giác hoặc khởi động mềm; khởi động trực tiếp 430–500 A làm sụt áp rõ với máy biến áp nhỏ hơn 250 kVA.
- Khung 250M nặng khoảng bao nhiêu, cần cẩu gì? Motor cỡ này thường nặng vài trăm kg; dùng palăng xích hoặc cẩu, móc vào tai cẩu trên thân motor, không móc vào trục hay hộp cực. Xem khối lượng trên tem để chọn palăng.
- Mặt bích Ø550 mm ghép hộp số, bơm nào? Hộp số, bơm có mặt bích đầu vào cỡ 250: lỗ trục 65 mm, then 18 mm, lỗ bulông 19 mm. Đối chiếu đường kính vành định vị trên bản vẽ trước khi đặt hàng.
- Có cần đo cosφ sau khi gắn tụ không? Có. Đo bằng đồng hồ đa năng hoặc ampe kìm có chức năng đo công suất, chỉnh dung lượng tụ nếu cosφ vượt 0,98.
- Vòng bi 6314 C3 bao lâu bơm mỡ? Theo giờ chạy trên tem; quạt lò gạch chạy 24/24 cần lịch bơm mỡ cố định, không bơm quá đầy.
- Motor quạt lò gạch nóng, có phải do khói nóng không? Có thể. Khí nóng hồi về motor làm tăng nhiệt; che chắn, đưa gió mát vào quạt đuôi motor.
- Tụ bù phồng, rò dầu có dùng tiếp được không? Không. Thay tụ mới; tụ phồng có nguy cơ nổ.
- Siết lại đầu cos hộp cực bao lâu một lần? 6 tháng một lần; dòng 71 A qua đầu nối lỏng sẽ phát nóng, cháy cực đấu dây.
