Motor điện Teco 3 pha 37 kw 50HP còn gọi là động cơ điện Teco 50HP 37kw
1) Đặc điểm quy cách Motor Teco 50HP 37kw
- Ký hiệu Động cơ điện Teco AEEV AESV (chân đế), AEUV (mặt bích), AEAV, AEGV (three phase low voltage squirrel cage motor).
- Điện áp: 220-380v, 380v- 660v
- Cấp bảo vệ bụi nước IP55, Insulation Class F
- Tiêu chuẩn tiết kiệm năng lượng: EFF1 – IE1, EFF2 – IE2
- Nhiệt độ lý tưởng khi vận hành: -15 độ - 40 độ C. Chế độ làm mát toàn phần.
- Vòng bi bạc đạn động cơ điện 3 pha Teco 37kw mã số: 6313C3
2) Thông số kỹ thuật Động cơ Teco 37kw 50HP AEEV AESV

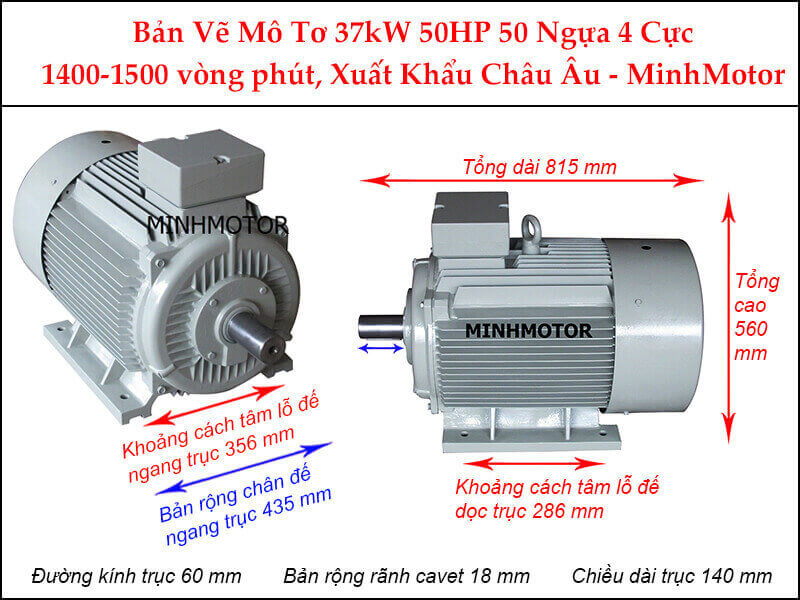

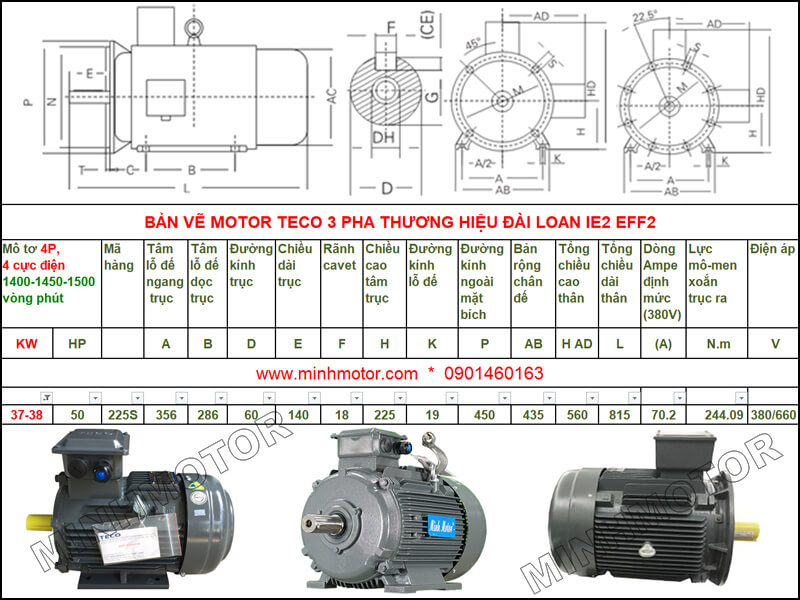

a. Bản vẽ kỹ thuật motor Teco 37kw 50HP 4 cực điện
- Tổng chiều dài L= 815mm
- Tổng chiều cao HAD= 560mm
- Khoảng cách tâm lỗ đế ngang trục A= 356mm
- Khoảng cách tâm lỗ đế dọc trục B= 286mm
- Đường kính trục D= 60mm
- Chiều dài trục E= 140mm
- Bản rộng chốt cavet, key: F= 18mm
- Frame size: 225
- Lực mô men xoắn: ~ = 244.09 Nm
- Dòng điện định mức: = 70.2 (A), không được mang tải quá mức này.
b. Bản vẽ thiết kế motor Teco 37kw 50HP 2 cực điện, tua nhanh
c. Thông số kích thước cataloge motor Teco 37kw 50HP 6 cực điện, tua nhanh
3) Motor giảm tốc Teco 37kw 50HP
Là một trong những mẫu giảm tốc có độ bền cao, ứng dụng lâu năm trên thị trường Việt Nam
a. Động Cơ Giảm Tốc Teco 37kw 50HP Trục Thẳng
Theo hình phía trên:
- Ảnh 1: Motor giảm tốc Teco 37kw chân đế
- Ảnh 2: Motor giảm tốc Teco 37kw mặt bích vuông
- Ảnh 3: Động cơ giảm tốc Teco Cycloid Bích B5
- Ảnh 3: Động cơ giảm tốc Teco Cyclo chân đế XDW, BDW
b. Động Cơ Giảm Tốc Teco 37kw 50HP Trục ra vuông góc
c. Motor Teco 37kw 50HP điều chỉnh tốc độ
Thông qua bộ điều tốc cơ chỉnh tay như trên, tốc độ trục ra của động cơ Teco 37kw 50HP giao động
- Từ 200 tới 1000 vòng (ảnh 1)
- Từ 40 tới 200 vòng/phút ( ảnh 2). Lưu ý bộ điều tốc cơ chỉ áp dụng với động cơ từ 37kw trở xuống.
Máy Bơm Nước Teco
Động Cơ Teco còn chuyên dùng để chế tạo các bơm công nghiệp cột áp cao, lưu lượng lớn từ 22kw tới 0.75kw.
Như hình 3,4 dưới khung ảnh sau là bơm Teco ly tâm đầu gang, và bơm Teco trục ngang đầu Inox. Mời gọi số 0901460163 để được báo giá
Cách đọc Tem Motor Teco chính hãng
Có thể đọc hiểu cataloge động cơ Teco dựa vào thông số cơ bản sau:
- Power: Công Suất, kW : Kilowatt, HP: hourse power – sức ngựa
- Frame Size: mã vỏ sản phẩm
- Phase 3: 3 pha. Amps: Dòng ampe định mức, RPM :round per minute: số vòng quay / 1 phút.
- Tefc motor: Totally Enclosed, Fan-Cooled chế độ làm mát toàn phần, tăng khả năng bảo vệ khi thời tiết khắc nghiệt hoặc bụi ẩm. Hệ thống này không cho phép không khí bên ngoài chạy vào trong motor Teco. Toàn bộ động cơ được làm mát bằng cánh quạt gió ở phía sau đi qua khe tản nhiệt
- Eff: hiệu suất chuyển hóa điện năng.
- Bearings: mã vòng bi bạc đạn.
- F: cấp chịu nhiệt F của cuộn dây đồng và giấy cách điện.
- Serial number: số suất xưởng
- Nema: tiêu chuẩn motor điện Bắc Mỹ, IEC: tiêu chuẩn động cơ điện Châu Âu- Châu Á.
- AMB: Ambient industrial engine temperature nhiệt độ môi trường hoạt động cho phép
4) Động cơ điện 37kw 50hp chất lượng quốc tế, giá tốt
Ngoài ra, quý vị có thể tham khảo thêm động cơ điện Parma Minhmotor 37kw 50hp 4 cực bán chạy nhất thị trường Đông Nam Á, tập đoàn motor điện Parma lớn thứ 4 Châu Á
