Hộp giảm tốc trục vít còn gọi là hộp số giảm tốc trục vít là dụng cụ cơ khí lắp với motor điện, giúp động cơ điện giảm tốc độ đi nhiều lần để phù hợp với nhu cầu sản xuất của từng nhà máy. Khi tốc độ giảm đi, lực momen tăng lên và động cơ làm việc năng xuất cao hơn. Dưới đây là thông tin chi tiết về hộp số trục vít.
Nội dung
1) Ứng dụng hộp giảm tốc trục vít
- Chế tạo máy tời hàng, nâng hạ, cẩu hàng
- Làm băng tải, băng chuyền hàng hóa vật liệu
- Thiết kế máy trộn thức ăn, máy nghiền cám cho gia cầm
- Làm máy bơm bánh răng hút bùn, vật liệu đặc như keo
- Làm động cơ máy kéo phà, thuyền
2) Ưu điểm hộp số giảm tốc trục vít
- Có thể truyền tải mô-men xoắn lớn, chịu tải trọng nặng.
- Đa dạng tỉ số truyền, 1 số dòng có tỷ số truyền cao lên tới 80, 100 lần
- Giúp tăng lực kéo của động cơ điện lên đáng kể, đáp ứng yêu cầu của ứng dụng
- Có thể hoạt động liên tục trong thời gian dài và môi trường khắc nghiệt
- Tuổi thọ kéo dài đến 7 - 10 năm
- Dễ dàng lắp đặt và bảo trì
3) Cấu tạo hộp giảm tốc trục vít
Có 2 loại hộp giảm tốc trục vít được nhiều nhà máy dùng nhất: WP và NMRV
a) Cấu tạo hộp số trục vít WP
- Vỏ hộp giảm tốc: là bộ phận bảo vệ các bộ phận bên trong hộp giảm tốc.
- Trục vào - trục ra: là bộ phận nhận truyền động vào đến bánh răng và đưa truyền động ra ngoài thiết bị ứng dụng
- Bánh răng - nhông: được gia công cơ khí chính xác, ăn khớp với trục vào
- Vòng bi: lắp đặt ở trục vào, trục ra để giảm ma sát, tăng hiệu quả truyền động
- Bộ phận khác: nút xả cặn dầu, ốc vít thông hơi tản nhiệt, gioăng caosu,...
Điểm đặc biệt của hộp giảm tốc WP:
- Trục vít guồng xoắn làm từ thép được tôi cứng nhiệt luyện để đạt độ chống mòn cao.
- Bánh răng đồng bọc lõi gang, hợp kim đồng này pha chế giữa đồng thau và đồng vàng. Bánh răng không được cứng quá cứng quá có thể hỏng, không được mềm quá, mềm quá sẽ nhanh mòn
b) Hộp số giảm tốc trục vít NMRV
- Vỏ hộp giảm tốc: là khung cố định các bộ phận và bảo vệ chúng khỏi tác động của môi trường
- Trục vít: là bộ phận nhận truyền động vào rồi truyền cho bánh vít thông qua bánh răng ăn khớp
- Bánh vít: là bộ phận giúp giảm tốc cho chuyển động.
- Mặt bích trục vào: kết nối trực tiếp với động cơ
- Bộ phận khác: vòng chắn dầu, lỗ thông hơi, gioăng caosu bảo vệ vòng bi, bòng bi,...
Điểm đặc biệt của hộp giảm tốc NMRV:
- Trục vít guồng xoắn, trong vỏ có sẵn lượng dầu nhớt đặc để làm mát.
- Bánh răng hợp kim thép, pha chế giữa măng gan, crom và sắt, cacbon, để đạt độ cứng, chống ăn mòn.
4) Phân loại hộp giảm tốc trục vít
Hộp giảm tốc motor trục vít gồm nhiều loại, phổ biến là các dòng sau:
a) Hộp giảm tốc trục vít bánh vít NMRV
Hộp giảm tốc trục vít bánh vít NMRV là loại phổ biến, có khả năng tải nặng. Ngoài ra thiết bị có cấu trúc nhỏ gọn, tính thẩm mỹ cao.
Ngoài ra còn có loại hộp giảm tốc NRV tỉ số truyền lớn tới 80, 100 lần. Cấu trúc trục vào là cốt dương, trục ra là cốt âm hoặc dương.
Dưới đây là hình ảnh hộp số 2 cấp NMRV size 50 có đường kính trục âm 25 mm, đường kính trục dương 25 mm.
Các khoảng tốc độ trục ra: 200 - 40 vòng, 133 - 27 vòng, 100 - 20 vòng, 50 - 10 vòng, 33 - 7 vòng, 20 - 4 vòng, 17 - 2 vòng, 10 - 2 vòng.
b) Hộp giảm tốc trục vít bánh vít WP
Hộp giảm tốc động cơ trục vít bánh vít WP là loại phổ biến nhất. Gồm các dòng phổ biến: WPA, WPS, WPDS, WPDA
Dưới đây là ví dụ về hộp số giảm tốc 2 cấp WPDA size 60 có đường kính trục: 22 mm, chiều dài trục 50 mm. Thiết bị có thể được điều chỉnh tốc độ trong các khoảng sau: 100 - 20 vòng, 50 - 10 vòng, 33 - 7 vòng, 25 - 5 vòng, 20 - 4 vòng, 17 - 3 vòng
Hộp số motor trục vít bánh vít 2 cấp WPDS size 60 có đường kính trục: 22 mm, chiều dài trục 50 mm
Các khoảng tốc độ trục ra: 100 - 20 vòng/ phút, 50 - 10 vòng, 33 - 7 vòng/ phút, 25 - 5 vòng/ phút, 20 - 4 vòng, 17 - 3 vòng/ phút
c) Hộp giảm tốc trục vít mini 370w 250w
Hộp số động cơ trục vít mini loại phổ biến là 370w tới 250w, trong đó trục có đường kính 25 mm như ảnh dưới:
- Tổng cao: 190 mm
- Tổng dài: 335 mm
d) Hộp giảm tốc trục vít mini 140w 60w
Hộp giảm tốc trục vít mini công suất thông dụng là 140w tới 60w điều chỉnh tốc độ
- Đường kính trục: 18 mm
- Tổng cao: 147 mm
- Tổng dài: 295 mm
5) Hướng dẫn cách mua hộp giảm tốc trục vít
3 nước sản xuất hộp giảm tốc trục vít cho Châu Á là: Nhật, Đài Loan, Trung Quốc
Phần lớn người đi khảo giá hộp giảm tốc trục vít bị lầm lẫn các yếu tố sau:
- Đi tìm hàng Đài Loan: mà không biết là 90% hàng Đài Loan trên thị trường là hàng Trung Quốc đóng tem Đài Loan để bán được giá cao, không phải tem thật.
- Vì lương người Đài Loan, Nhật cao hơn rất nhiều nên chủ Đài Loan cũng nhờ Trung Quốc sản xuất cho chính thị trường Đài Loan và Nhật. Nghĩa là người Nhật cũng dùng hàng Trung Quốc
- Không hiểu về chất lượng hàng Trung Quốc. Thực ra hàng Trung Quốc của hãng lớn thì còn tốt hơn Đài Loan.
- Chưa hiểu về nguyên liệu. Chính nguyên liệu mới tạo ra độ bền chứ không phải tên hãng! Hiện nay không có hãng nào chế tạo 1 sản phẩm muốn khách dùng quá 5 năm, vì lâu ko bán được cái mới thì phá sản.
- Đi khảo giá mà không hiểu giá trị nằm ở bộ phận nào của máy để giám định

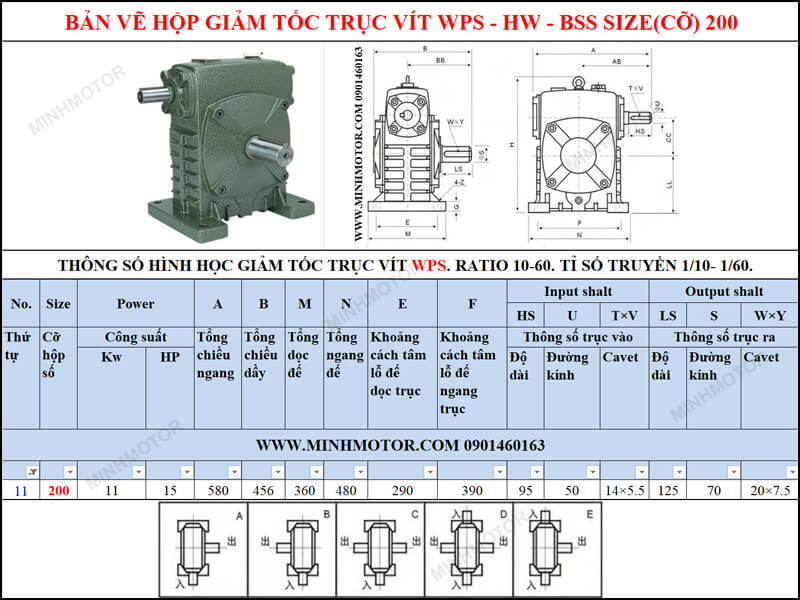

Mời tham khảo bảng thông số kỹ thuật chi tiết của hộp giảm tốc trục vít dưới đây. Nếu gặp khó khăn hãy liên hệ với chúng tôi qua hotline 0968140191 để được hỗ trợ.
6) Cách kiểm tra chất lượng, khảo giá hộp giảm tốc trục vít
Đi khảo giá mà không biết cách định giá chính xác, đánh giá chất lượng thiết bị là nỗi khổ của rất nhiều phòng thu mua. Quý vị có thể xem cách phân tích sau, so sánh giữa sản phẩm MINHMOTOR TAILI PARMA với các hãng khác trên thị trường.
Nếu bạn hay dùng hoặc mua số lượng lớn, hãy mở bung 1 chiếc ra giám định chất lượng.
a) Bánh răng hộp giảm tốc trục vít bánh vít
Ảnh phía trên là bánh răng của hộp giảm tốc trục vít MINHMOTOR, lượng đồng dày hơn và đúc chuẩn, gắn liền với phần lõi gang.
Còn ảnh phía dưới, một số hãng đúc khuân không đều, bạn có thể bị phần đồng long ra, tạo ra rãnh hở; khi tải nặng trên 6 tháng thì có thể hư hỏng.
b) Phần nắp vỏ hộp giảm tốc trục vít
- Bạn hãy nhìn phần bên trái, được đúc gang mịn công nghệ mới giúp vỏ chắc hơn, nặng hơn, chịu lực tốt hơn.
- Còn ảnh bên phải là công nghệ đúc cũ, gang xốp hơn, lồi lõm hơn, thiếu độ mịn cũng khó vệ sinh hơn, các cặn bẩn lâu ngày bám vào bánh răng sinh ra độ mòn lớn và tuổi thọ giảm đi.
c) Cốt của hộp số giảm tốc trục vít bánh vít
Bạn hãy nhìn hình có chữ MINHMOTOR, phần trục được tiện càng bóng như ảnh bên trái
nghĩa là máy cơ khí càng tốt và cao cấp, độ bóng của
trục là yếu tố quyết định chạy có êm không, giảm được ma sát không để tăng tuổi thọ.
Ảnh bên phải là sau khi tôi nhiệt luyệt khiến độ cứng của thép tăng lên, trục đạt tiêu chuẩn xuất khẩu Châu Âu.
Hãy so sánh với loại trục chất lượng yếu hơn dưới đây, của một số hãng giá quá thấp, chất lượng không đủ để làm việc quan trọng.
d) Vòng bi bạc đạn hộp số giảm tốc trục vít
Tại công ty MinhMotor quý vị nhận được vòng bi bạc đạn C & U loại chất lượng tốt nhất. Đứng trong top 10 của thế giới.
