Motor giảm tốc 22kW 30HP 1/10 380v còn gọi là động cơ giảm tốc 30HP 22kW ratio 10, thường dùng để: sản xuất băng tải, máy nghiền vật liệu, cửa cuốn, máy trộn xi măng, máy chế biến hạt điều, máy xử lý nước thải, dây truyền làm vacxin thuốc chống covid 19.

Motor giảm tốc 22kw 1 /10, ratio i = 10, nghĩa là tốc độ motor điện ở trục ra giảm đi 10 lần. Motor tốc độ 1400 / 10 = 140 hoặc 1500 / 10 = 150. Tốc độ trục ra khoảng 140-150 vòng / 1 phút.

Ưu điểm của các loại động cơ giảm tốc 22kW 30HP là: hộp giảm tốc trục bền như inox, làm từ thép chống rỉ, bánh răng nhông nhiệt luyện thành hợp kim siêu cứng, mô men xoắn cao, tuổi thọ 9-10 năm.

Motor hộp số 22kW 30HP vòng bi bạc đạn tiêu chuẩn Châu Âu, dầu bôi trơn của Nhật, hiện là động cơ hộp số nhiều người dùng nhất thị trường Đông Nam Á.

1) Đường kính trục Hộp Số Giảm Tốc 30HP 22Kw ratio 10

Một trong những yếu tố quyết định về lực mô men và độ bền là trục ra hộp giảm tốc

  • R87: trục 50 mm 60mm; hộp giảm tốc giảm được 5 tới  10 lần
  • R97: trục 60 mm 70mm; hộp giảm tốc giảm được 5 tới  20 lần
  • R107: trục 70mm 80mm; hộp giảm tốc giảm được 6 tới  35 lần

Hộp Số Giảm Tốc 30HP 22Kw ratio 10

2) Bản Vẽ Động Cơ Giảm Tốc 30HP 22Kw ratio 10 R87 chân đế

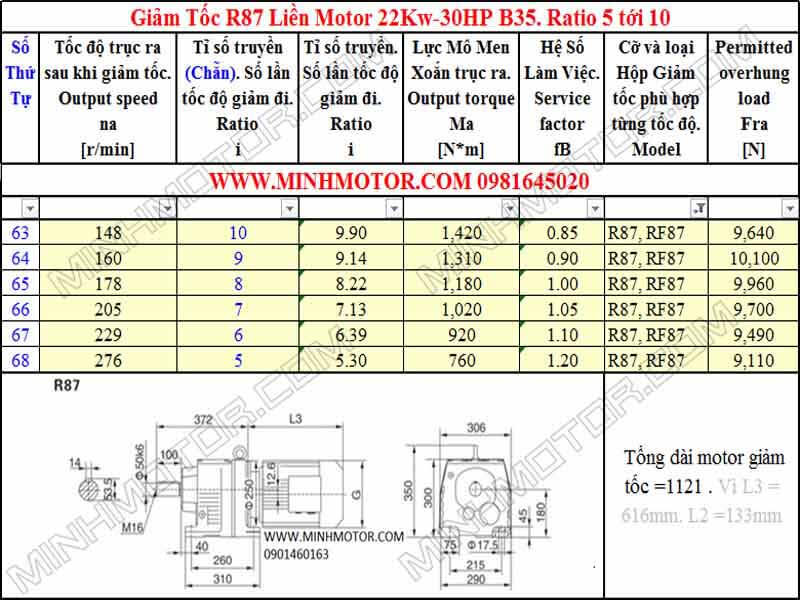

Số thứ tự 63 trong bản vẽ dưới đây: Động cơ giảm tốc 22Kw 30HP R87 khi có

  • Ratio = 9.9
  • Đạt lực mô men xoắn là 1420 Nm
  • Hệ số làm việc SF 0.85
  • Trục 50mm – 60mm

Động cơ giảm tốc 22Kw 30HP R87

Động Cơ Giảm Tốc Tải Nặng. Chất Lượng Châu Âu

3) Thông số kỹ thuật Động Cơ Giảm Tốc 30HP 22Kw ratio 10 R97 chân đế

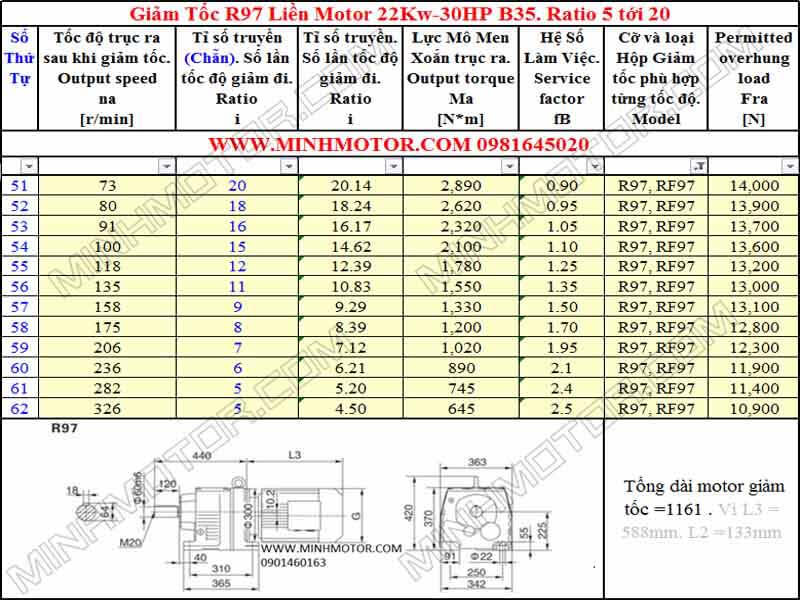

Số thứ tự 56 trong bản vẽ dưới đây: Động cơ giảm tốc 22Kw 30HP R97 khi có

  • Ratio = 10.83
  • Đạt lực mô men xoắn là 1550 Nm
  • Hệ số làm việc SF 1.35
  • Trục 60mm- 70mm

Động cơ giảm tốc 22Kw 30HP R97

Động Cơ Giảm Tốc 30HP 22Kw ratio 10 R97

4) Kích thước hình học Động Cơ Giảm Tốc 30HP 22Kw ratio 10 R107 chân đế

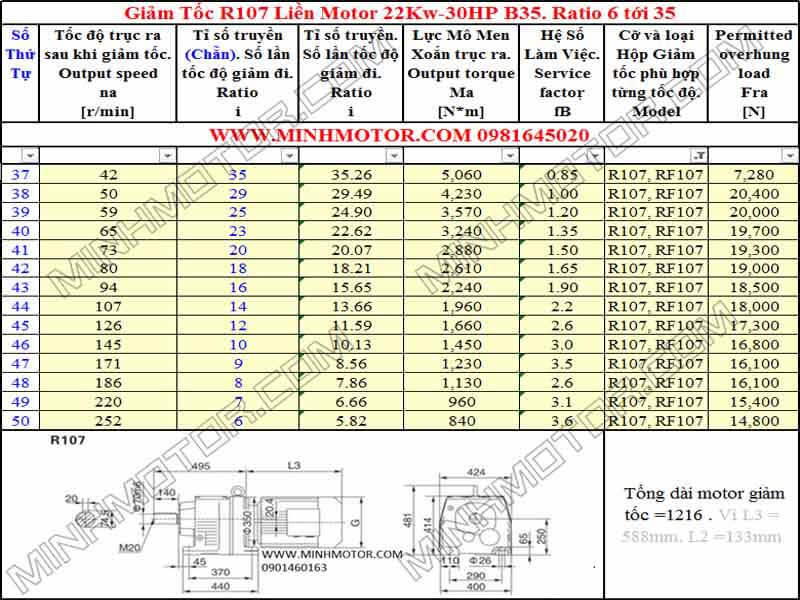

Số thứ tự 46 trong bản vẽ dưới đây: Động cơ giảm tốc 22Kw 30HP R107 khi có

  • Ratio = 10.13
  • Đạt lực mô men xoắn là 1450 Nm
  • Hệ số làm việc SF 3
  • Trục 70mm 80mm

Động cơ giảm tốc 22Kw 30HP R107

5) Tư vấn lắp đặt thiết kế hệ số làm việc, SF

a) Lắp đặt, thiết kế Motor Giảm Tốc 30HP 22Kw ratio 10 trục thẳng R

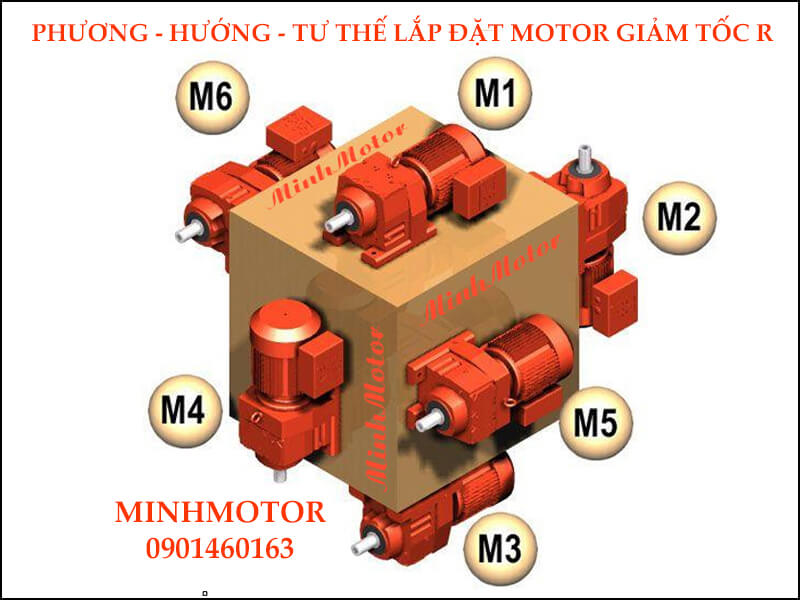

  • Gồm có 6 cách lắp đặt như hình sau.
  • Gồm có 3 cách thiết kế hộp cực điện: phía trên, bên trái, bên phải của thân motor

Lắp đặt, thiết kế Motor Giảm Tốc 22Kw 30HP trục thẳng R

b) Hệ số SF Service Factor Giảm Tốc R 30HP 22Kw ratio 10

  • SF 1.2 -1.4 làm việc 8 tiếng /1 ngày
  • SF 2 – 3.2 làm việc  16 - 24 tiếng/ ngày
  • SF 0.8 – 1 làm việc dưới 8 tiếng / ngày

6) Thông số kỹ thuật motor giảm tốc 30HP 22Kw ratio 10 mặt bích

Tên ảnh: 1: Motor liền hộp số B5, 2: Hộp số RF, 3: Động cơ giảm tốc chân đế mặt bích

Động cơ giảm tốc chân đế mặt bích

a) Bản vẽ kỹ thuật giảm tốc mặt bích 30HP 22Kw ratio 10 4 Pole

Có nhiều kích cỡ động cơ giảm tốc 3 pha mặt bích. Tại bản vẽ sau chúng ta lấy ví dụ là hộp số R107

  • Đường kính mặt bích R107: 424mm
  • Tổng chiều dài motor bích + hộp giảm tốc: 1216mm
  • Đường kính trục 70mm

Bản vẽ kỹ thuật giảm tốc mặt bích 30HP 22Kw 4 Pole

b) Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra

Trục ra còn gọi là trục truyền động, trục thứ cấp, trục lớn, trục chịu tải chịu lực

Với motor 4P Ratio 1:3 tới 1:200, trục ra sẽ được giảm tốc như cột màu đỏ sau:

Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra

Video Motor hộp số gắn phanh từ 7.5Kw đến 22Kw

Video động cơ giảm tốc từ 22Kw tới 37kw

7) Nhà phân phối Động cơ hộp số 30HP 22Kw ratio 10 thương hiệu MINHMOTOR

  • Bánh răng là thép nhiệt luyện chống mòn, độ cứng vượt trội, làm từ máy CNC của Đức, Ý Nhật.
  • Dầu mỡ bôi trơn truyền động nhập khẩu từ Nhật
  • Thời hạn bảo hành 4 năm dài nhất Việt Nam
  • Trọng lượng và trọng tải nặng hơn những giảm tốc khác
  • Motor giảm tốc xuất khẩu Châu Âu IE1 E2 IE3, siêu tiết kiệm điện
  • Chứng chỉ chất lượng xuất khẩu Châu Âu, hiệp hội kiểm định Anh và Italia
