Motor giảm tốc 22kW 30HP 1/20 hay động cơ giảm tốc 30HP 22kW tỉ số truyền 20, 3 pha, ratio 20 là thiết bị điện công nghiệp truyền động tải khỏe, nặng, điện áp 3 pha 380v, 400v, 415v. Động cơ hộp số 22kW 30HP vòng bi bạc đạn tiêu chuẩn Châu Âu, mỡ làm mát của Nhật, hiện là động cơ hộp số nhiều người dùng nhất thị trường Đông Nam Á. Sau đây là những motor giảm tốc 22Kw 30Hp ratio tỉ số truyền 20 xuất khẩu Châu Âu, sản xuất bằng công nghệ Nhật và Ý, giá thành ưu đãi nhất thị trường motor giảm tốc 3 pha Việt Nam.

1) Ứng dụng của động cơ giảm tốc 22Kw 30Hp 1/20

Ứng dụng động cơ giảm tốc 22Kw 30Hp 1/20 có thể kể đến như:

  • Sản xuất băng tải
  • Máy nghiền vật liệu, máy ép gỗ
  • Máy trộn xi măng
  • Máy chế biến hạt điều
  • Máy xử lý nước thải, trộn bột làm bánh...

2) Ưu điểm của motor giảm tốc 22Kw 30Hp 1/20

  • Bánh răng là thép nhiệt luyện chống mòn, độ cứng vượt trội, làm từ máy CNC của Đức, Ý Nhật.
  • Dầu mỡ bôi trơn truyền động nhập khẩu từ Nhật
  • Thời hạn bảo hành 4 năm dài nhất Việt Nam
  • Trọng lượng và trọng tải nặng hơn những giảm tốc khác
  • Motor điện xuất khẩu Châu Âu IE1 E2 IE3, siêu tiết kiệm điện
  • Chứng chỉ chất lượng xuất khẩu Châu Âu, hiệp hội kiểm định Anh và Italia

3) Thông số kỹ thuật motor giảm tốc 22Kw 30Hp 1/20

  • Motor giảm tốc 22kw 30Hp 1 /20, ratio i = 20, nghĩa là tốc độ motor điện ở trục ra giảm đi 20 lần. Motor tốc độ 1400 / 20 = 70 hoặc 1500 / 20 = 75. Tốc độ trục ra khoảng 70-75 vòng / 1 phút.
  • Điện áp: 3 pha 380V

Kích thước hộp giảm tốc lắp với motor 22kw như sau:

  • R87 đường kính trục 50, tỉ số truyền thường là từ 5 tới 10
  • R97 đường kính trục 60, tỉ số truyền thường là từ 5 tới 20
  • R107 đường kính trục 70, tỉ số truyền thường là từ 6 tới 35
  • R137 đường kính trục 90, tỉ số truyền thường là từ 13 tới 65
  • R147 đường kính trục 110, tỉ số truyền thường là từ 30 tới 109
  • R167 đường kính trục120, tỉ số truyền thường là từ 45 tới 153

Hộp Số Giảm Tốc 22Kw 30Hp

4) Thông số kỹ thuật motor giảm tốc 30HP 22Kw ratio 20 mặt bích

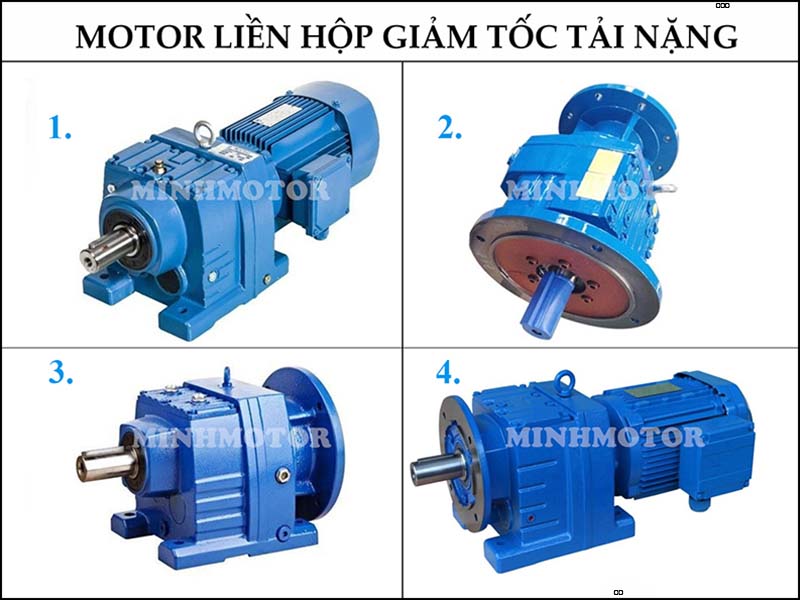

Tên ảnh: 1: Motor liền hộp số B5, 2: Hộp số RF, 3: Động cơ giảm tốc chân đế mặt bích

Động cơ giảm tốc chân đế mặt bích

a) Bản vẽ kỹ thuật giảm tốc mặt bích 30HP 22Kw ratio 20 4 Pole

Có nhiều kích cỡ hôp giảm tốc mặt bích. Tại bản vẽ sau chúng ta lấy ví dụ là hộp số R107

  • Đường kính mặt bích R107: 424mm
  • Tổng chiều dài motor bích + hộp giảm tốc: 1216mm
  • Đường kính trục 70mm

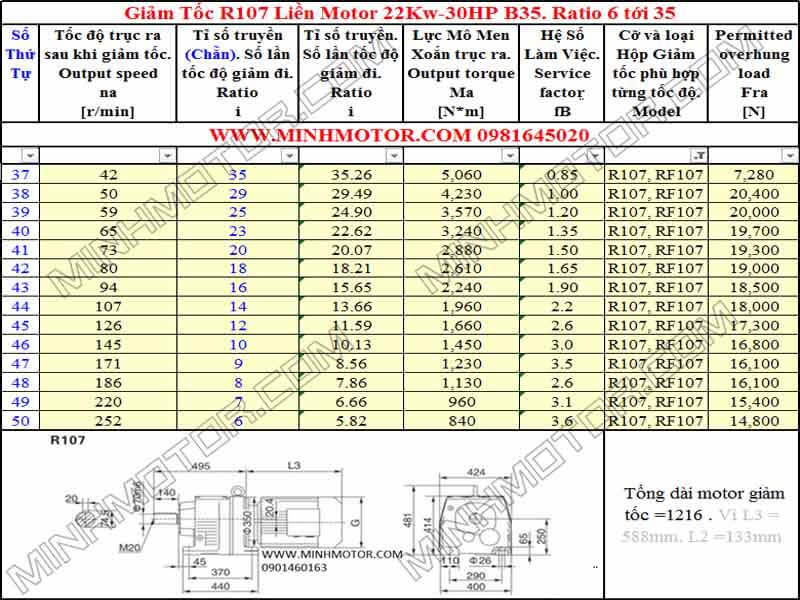

Bản vẽ kỹ thuật giảm tốc mặt bích 30HP 22Kw 4 Pole

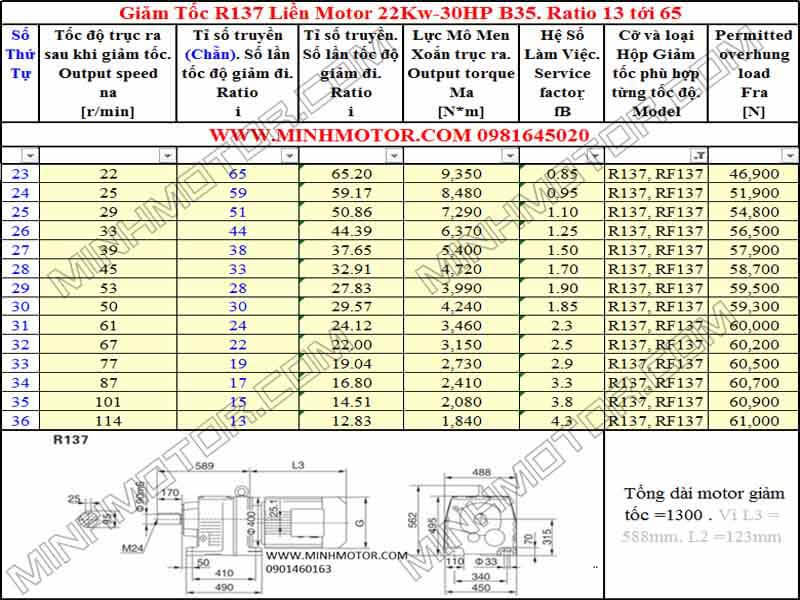

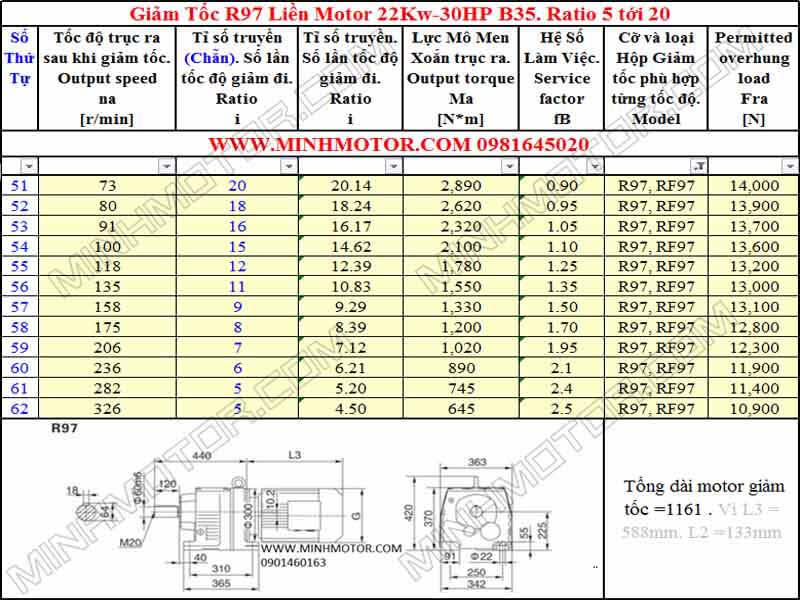

b) Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra

Trục ra còn gọi là trục truyền động, trục thứ cấp, trục lớn, trục chịu tải chịu lực

Với motor 4P Ratio 1:3 tới 1:200, trục ra sẽ được giảm tốc như cột màu đỏ sau:

Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra

5) Phân loại động cơ giảm tốc 22Kw 30Hp tỷ số truyền 20

a) Motor giảm tốc 22Kw 30Hp Ratio 20 R97

  • Đường kính trục: 60 mm
  • Tổng dài: 1198 mm
  • Tổng cao: 378 mm
  • Lực momen xoắn khoảng 2890 Nm

Motor giảm tốc 22Kw 30Hp R97

b) Motor hộp số giảm tốc 22Kw 30Hp 1/20 R107

  • Đường kính trục motor giảm tốc: 70 mm
  • Tổng dài: 1253 mm
  • Tổng cao: 418 mm
  • Lực momen xoắn khoảng 2880 Nm

Motor hộp số giảm tốc 22Kw 30Hp R107

c) Động cơ hộp số giảm tốc 22Kw 30Hp tỉ số truyền 20 R137

Động cơ hộp số giảm tốc 22Kw 30Hp R137

d) Động cơ giảm tốc 22Kw 30Hp tỉ số truyền 20 R87

  • Đường kính trục: 50 mm
  • Tổng dài: 1094 mm
  • Tổng cao: 342.5 mm

Motor giảm tốc 22Kw 30Hp R87

e) Động cơ giảm tốc 22Kw 30Hp tỉ số truyền 20 R147

  • Đường kính trục: 110 mm
  • Tổng dài: 1445 mm
  • Tổng cao: 575 mm

Motor giảm tốc 22Kw 30Hp R147

f) Motor giảm tốc 22Kw 30Hp 1/20 R167

  • Đường kính trục: 120 mm
  • Tổng dài: 1540 mm
  • Tổng cao: 685 mm

Motor giảm tốc 22Kw 30Hp R167

Video động cơ giảm tốc 22Kw 30Hp R

Video động cơ giảm tốc 22Kw 30Hp R

6) Tư vấn lắp đặt thiết kế hệ số làm việc SF

Lắp đặt, thiết kế Motor Giảm Tốc 22Kw 30Hp ratio 20 trục thẳng R

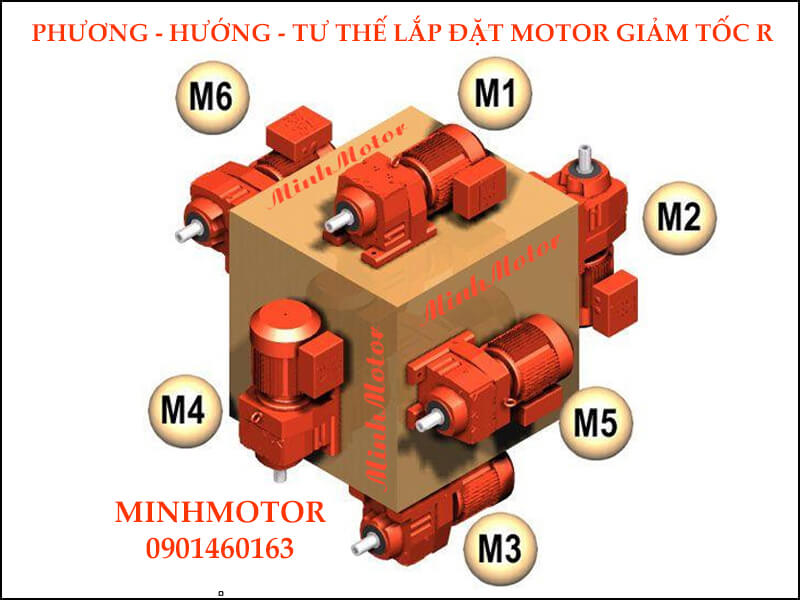

  • Gồm có 6 cách lắp đặt như hình sau.
  • Gồm có 3 cách thiết kế hộp cực điện: phía trên, bên trái, bên phải của thân motor

Lắp đặt, thiết kế Motor Giảm Tốc 11kw 15HP trục thẳng R

Hệ số SF Service Factor Giảm Tốc R 22Kw 30Hp ratio 20

  • SF 1.2 -1.4 làm việc 8 tiếng /1 ngày
  • SF 2 – 3.2 làm việc  16 - 24 tiếng/ ngày
  • SF 0.8 – 1 làm việc dưới 8 tiếng / ngày
