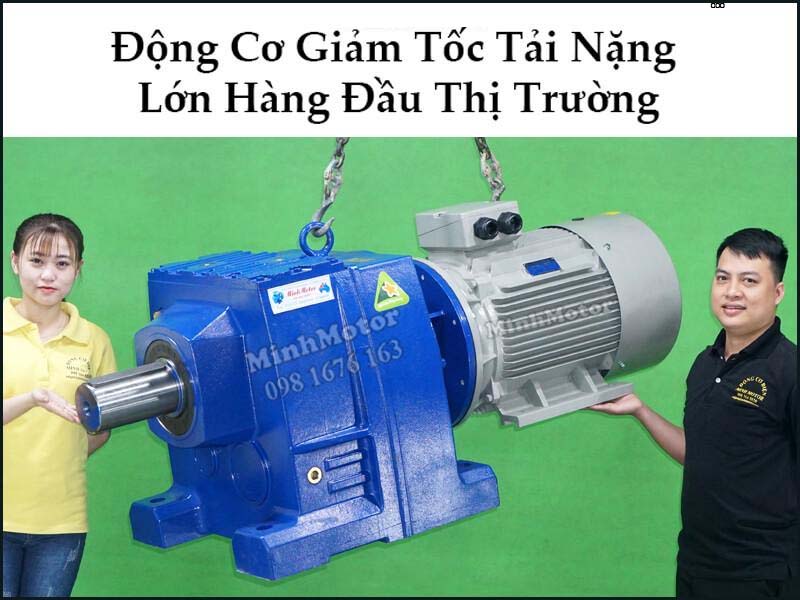

Motor Giảm Tốc 22Kw 30HP tỉ số truyền 1/30 trục thẳng còn gọi là động cơ giảm tốc 30HP 22Kw ratio 30 cốt dương. Gồm có động cơ điện mặt bích gắn với hộp giảm tốc tải nặng:



1) Ứng dụng chế tạo máy Motor Giảm Tốc 22Kw 30Hp 1/30

  • Lắp với motor 4 cực (1400 – 1500 vòng phút): 1400 / 30 = 47;  1500 / 30 =  50 vòng
  • Lắp với motor 6 cực (vòng tua 900 tới 1000): 960/ 30 = 32 vòng phút. 900 / 30 = 30 vòng phút . 1000 / 30 = 33 vòng / phút
  • Motor giảm tốc 3 pha 22Kw 30Hp: sản xuất băng tải, máy nghiền vật liệu, máy nghiền đá, máy trộn xi măng, máy chế biến hạt điều, máy xử lý nước thải, sản xuất khẩu trang.

2) Đường kính trục hộp Số Giảm Tốc 30HP 22Kw ratio 30

Một trong những yếu tố quyết định về lực mô men và độ bền là trục ra hộp giảm tốc

  • R107: trục 70mm 80mm; hộp giảm tốc giảm được 6 tới  35 lần
  • R 137: trục 90mm 100mm; hộp giảm tốc giảm được 13 tới  65 lần
  • R 147: trục 110mm 120mm; hộp giảm tốc giảm được 30 tới  109 lần



3) Thông số hình học Động Cơ Giảm Tốc 30HP 22Kw ratio 30 R107

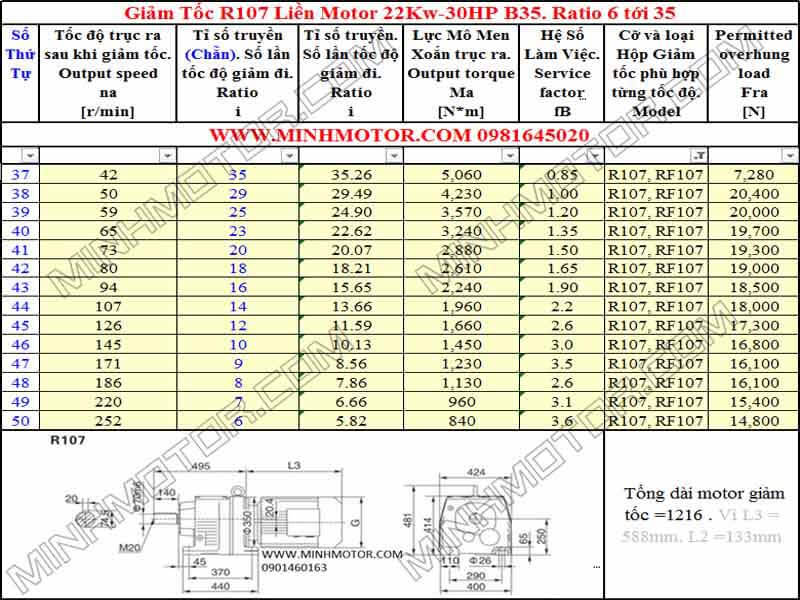

Số thứ tự 38 trong bản vẽ dưới đây: Động cơ giảm tốc 22Kw 30HP R107 khi có

  • Ratio = 29.49
  • Đạt lực mô men xoắn là 4230 Nm
  • Hệ số làm việc SF 1
  • Trục 70mm 80mm

Thông số hình học Động Cơ Giảm Tốc 30HP 22Kw R107

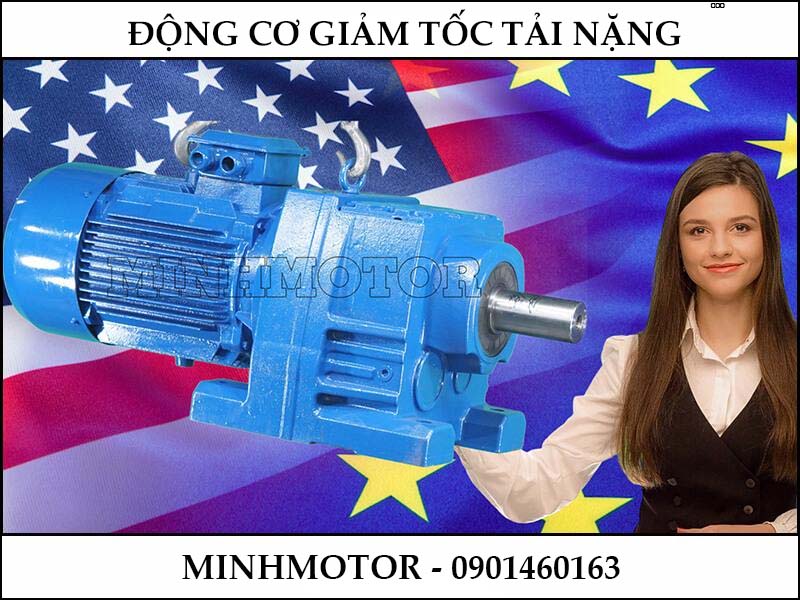

Động Cơ Giảm Tốc Tải Nặng. Chất Lượng Châu Âu



4) Bản Vẽ kỹ thuật  Động Cơ Giảm Tốc 30HP 22Kw ratio 30 R137

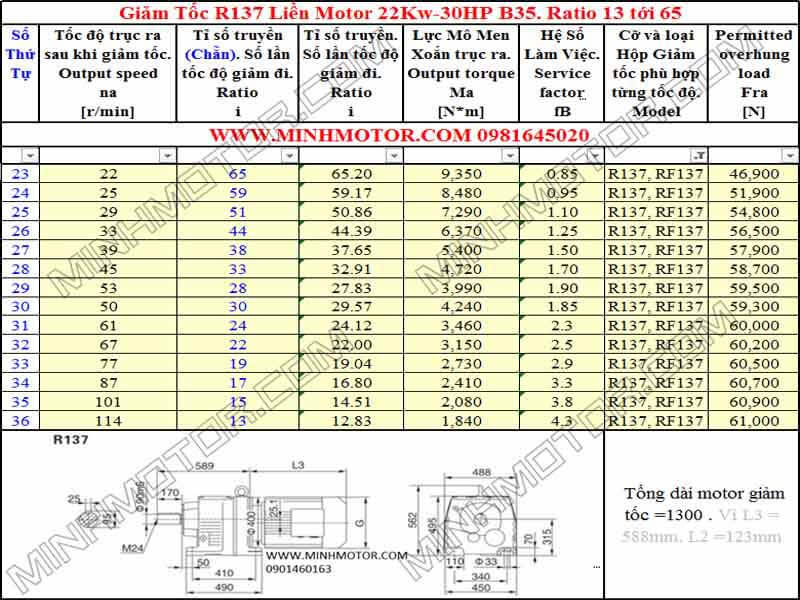

Số thứ tự 28 trong bản vẽ dưới đây: Động cơ giảm tốc 22Kw 30HP R137 khi có

  • Ratio = 32.91
  • Đạt lực mô men xoắn là 4720 Nm
  • Hệ số làm việc SF 1.7
  • Trục 90mm – 100mm

Bản Vẽ kỹ thuật Động Cơ Giảm Tốc 30HP 22Kw R137

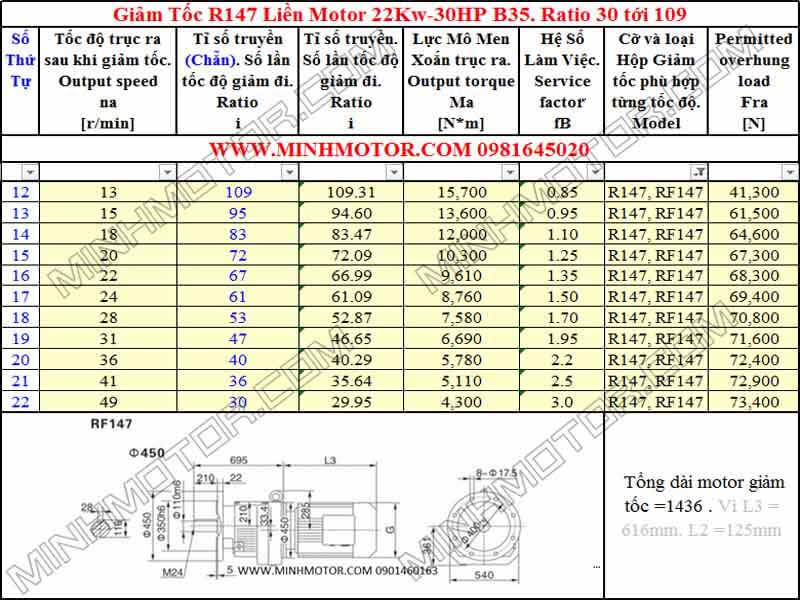

5) Thông số kỹ thuật Động Cơ Giảm Tốc 30HP 22Kw ratio 30 R147

Số thứ tự 22 trong bản vẽ dưới đây: Động cơ giảm tốc 22Kw 30HP R147 khi có

  • Ratio = 29.95
  • Đạt lực mô men xoắn là 4300 Nm
  • Hệ số làm việc SF 3
  • Trục 110mm- 120mm

Thông số kỹ thuật Động Cơ Giảm Tốc 30HP 22Kw R147



6) Tư vấn lắp đặt thiết kế hệ số làm việc, SF

a) Lắp đặt, thiết kế Motor Giảm Tốc 30HP 22Kw ratio 30 trục thẳng R

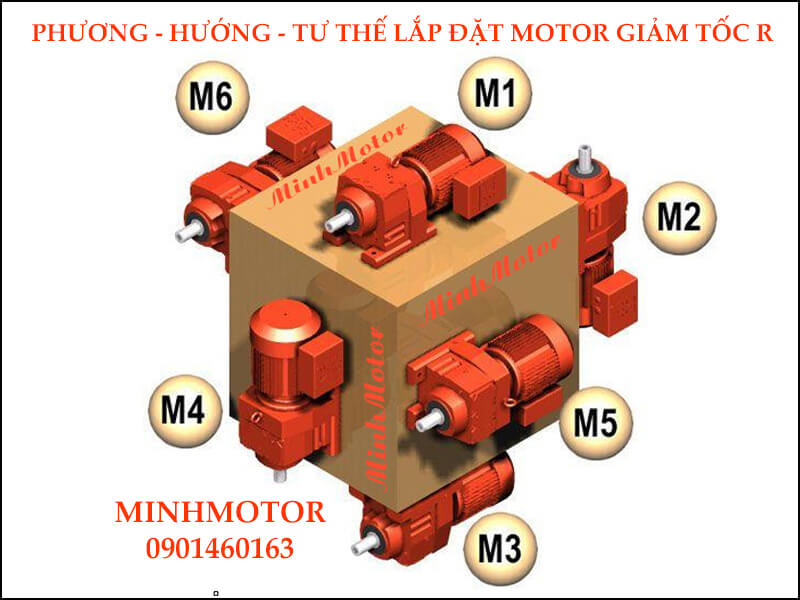

  • Gồm có 6 cách lắp đặt như hình sau.
  • Gồm có 3 cách thiết kế hộp cực điện: phía trên, bên trái, bên phải của thân mô tơ

Tư vấn lắp đặt thiết kế hệ số làm việc, SF



b) Hệ số SF Service Factor Giảm Tốc R 30HP 22Kw ratio 30

SF 1.2 -1.4 làm việc 8 tiếng /1 ngày

SF 2 – 3.2 làm việc  16 - 24 tiếng/ ngày

SF 0.8 – 1 làm việc dưới 8 tiếng / ngày

7) Thông số kỹ thuật motor giảm tốc 22Kw 30HP mặt bích

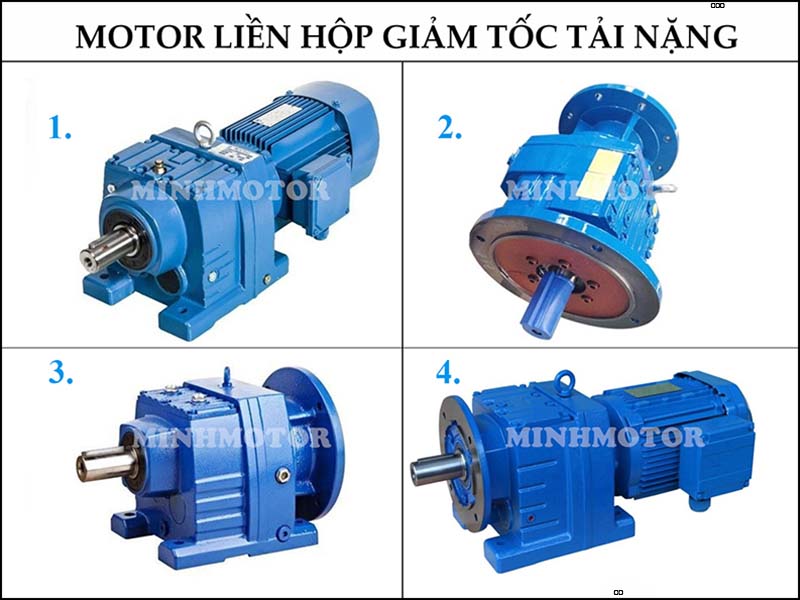

Tên ảnh: 1: Motor liền hộp số B5, 2: Hộp số RF, 3: Động cơ giảm tốc chân đế mặt bích

Thông số kỹ thuật motor giảm tốc 22Kw 30HP mặt bích



a) Bản vẽ kỹ thuật giảm tốc mặt bích 30HP 22Kw ratio 30 4 Pole

Có nhiều kích cỡ hôp giảm tốc mặt bích. Tại bản vẽ sau chúng ta lấy ví dụ là hộp số R107

  • Đường kính mặt bích R107: 424mm
  • Tổng chiều dài motor bích + hộp giảm tốc: 1216mm
  • Đường kính trục 70mm

a)	Bản vẽ kỹ thuật giảm tốc mặt bích 30HP 22Kw 4 Pole



b) Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra

Trục ra còn gọi là trục truyền động, trục thứ cấp, trục lớn, trục chịu tải chịu lực

Với motor 4P Ratio 1:3 tới 1:200, trục ra sẽ được giảm tốc như cột màu đỏ sau:

Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra



8) Video clip động cơ giảm tốc R 30HP 22Kw ratio 30

a) Tiếng Anh, Motor hộp số gắn phanh từ

b) Tiếng Việt, Động Cơ Hộp số 22Kw tới 37kw

9) Chất lượng hộp số giảm tốc 30HP 22Kw ratio 30 thương hiệu MINHMOTOR

  • Bánh răng là thép nhiệt luyện chống mòn, độ cứng vượt trội, làm từ máy CNC của Đức, Ý Nhật.
  • Dầu mỡ bôi trơn truyền động nhập khẩu từ Nhật
  • Thời hạn bảo hành 4 năm dài nhất Việt Nam
  • Trọng lượng và trọng tải nặng hơn những giảm tốc khác
  • Motor điện xuất khẩu Châu Âu IE1 E2 IE3, siêu tiết kiệm điện
  • Chứng chỉ chất lượng xuất khẩu Châu Âu, hiệp hội kiểm định Anh và Italia
