Motor 12V 100W

Motor 12V 100W là động cơ điện một chiều đầu trục xoắn mã 5, mặt lắp 90mm, tốc độ 1200 vòng/phút. Lắp thẳng hộp số 5GU thành motor giảm tốc trục ra 15mm. Chạy 1 bình ắc quy 12V, pin mặt trời 12V hoặc nguồn tổ ong 12V.

1) Motor 12V 100W là gì: motor DC 1 chiều đầu trục xoắn mã 5

• Motor DC chổi than nam châm vĩnh cửu, điện áp 12V, công suất 100W.
• Tốc độ 1200 vòng/phút.
• Mô men tính: 9550 × 0.1 ÷ 1200 ≈ 0.8 Nm.
• Đầu trục cắt răng, lắp hộp số mã 5 (5GU).
• Cùng nhóm: motor DC 12V; điện áp khác: motor DC 24V, motor DC 48V, motor DC 90V, motor DC 220V, motor BLDC không chổi than; tổng hợp: motor DC.

2) Kiểu lắp và kích thước motor 12V 100W

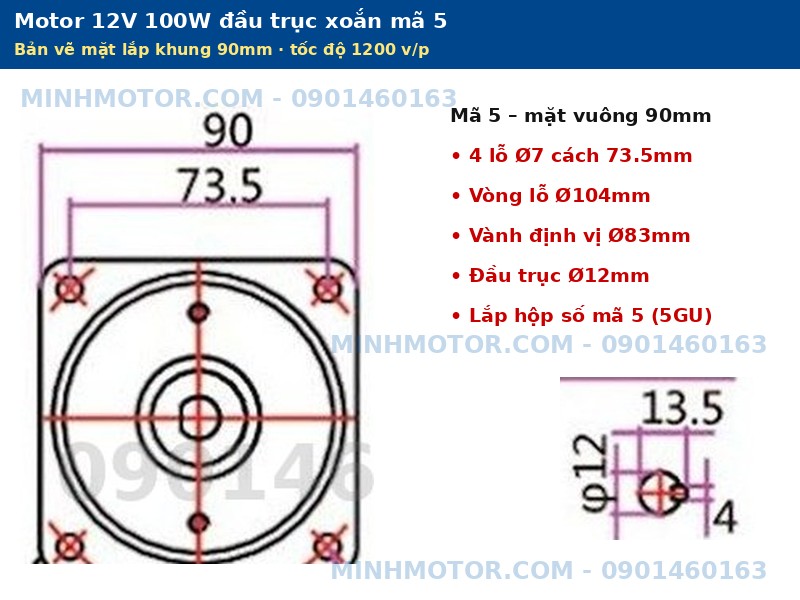

a) Motor 12V 100W đầu trục xoắn mã 5 – lắp hộp số 5GU

• Mặt vuông 90 × 90mm; 4 lỗ Ø7 trên vòng Ø104mm.
• Vành định vị Ø83mm.
• Đầu trục Ø12mm cắt răng.
• Hộp 5GU trục ra Ø15mm, cavet 5mm.
• Tốc độ ra hộp (motor 1200 v/p): 1/5 → 240 v/p; 1/10 → 120 v/p; 1/15 → 80 v/p; 1/20 → 60 v/p; 1/30 → 40 v/p; 1/50 → 24 v/p; 1/100 → 12 v/p.

3) Thông số kỹ thuật, nguồn và điều tốc motor 12V 100W

• Nguồn: 1 bình ắc quy 12V, pin lithium 12V hoặc nguồn tổ ong 12V.
• Điều tốc: bộ PWM DC 12V dòng lớn hơn dòng motor 1.5 lần.
• Dây đồng từ 1.5mm²; cầu chì 15A.

4) Ưu điểm motor 12V 100W

• Chạy thẳng 1 bình ắc quy 12V hoặc pin mặt trời 12V.
• Ráp thẳng hộp 5GU, không cần khớp nối.
• Đổi tỉ số chỉ thay hộp, giữ nguyên motor.

5) Ứng dụng motor 12V 100W: máy cho cá ăn, băng tải mini, máy chạy pin mặt trời

• Máy cho cá, tôm ăn chạy ắc quy, pin mặt trời.
• Băng tải mini, máy rải chạy 12V.
• Cơ cấu xoay pin mặt trời, cửa trượt nhẹ.
• Xe đẩy nhỏ, mô hình, robot.

Ví dụ tính: băng tải mini con lăn Ø60mm dùng motor 12V 100W + hộp 5GU 1/30

• Tốc độ con lăn: 1200 ÷ 30 = 40 v/p → băng chạy 40 × 3.14 × 0.06 ≈ 7.5 m/phút.
• Mô men trục ra: 0.8 × 30 × 0.81 ≈ 19.4 Nm → lực kéo 19.4 ÷ 0.03 ≈ 647 N.
• Ma sát băng 0.3: kéo được 647 ÷ (0.3 × 9.81) ≈ 220kg; trừ 20% còn ~ 175kg hàng trên băng.
• Vì sao chọn 12V 100W: dòng ~ 10A, 1 bình 12V 70Ah chạy được ~ 5 giờ.

6) Câu hỏi thường gặp về motor 12V 100W

• Motor 12V 100W đầu xoắn chạy riêng không hộp số được không? Không. Đầu trục là bánh răng, phải ráp hộp số 5GU.
• Hộp số 5GU của motor 24V lắp được motor 12V 100W không? Được. Cùng mã 5, cùng mặt lắp 90mm và kiểu răng.
• Motor 12V 100W chạy pin mặt trời trực tiếp được không? Được với tải nhẹ khi nắng tốt; chạy ổn định cần ắc quy và bộ sạc.
• Motor 12V 100W chạy 1 bình ắc quy được bao lâu? Dòng ~ 10A: bình 70Ah chạy ~ 5 giờ, bình 100Ah ~ 7 giờ.
• Cho motor 12V chạy 24V được không? Không. Tốc độ gấp đôi, dòng tăng, chổi than và hộp số mau hỏng.
• Lắp motor vào hộp số cần chú ý gì? Xoay nhẹ motor cho răng ăn khớp, không gõ búa; siết đều 4 vít chéo nhau.
• Motor 12V có dùng biến tần được không? Không. Biến tần chỉ cho motor xoay chiều; motor DC dùng bộ điều tốc PWM DC.
• Đảo chiều motor thế nào? Dừng hẳn motor, đổi cực 2 dây ra hoặc dùng bộ điều tốc có công tắc đảo chiều. Không đảo khi đang quay.
• Bao lâu kiểm tra chổi than? Sau 2000 – 3000 giờ chạy; chổi mòn còn dưới 1/3 chiều dài thì thay cả cặp.
