Motor 12V 120W

Motor 12V 120W là motor giảm tốc DC chổi than nam châm vĩnh cửu mã 5DC120-12GU-18, khung 90 mm, chạy điện một chiều 12V, công suất 120W, tốc độ motor 1800 vòng/phút khi có tải, ghép hộp số bánh răng xiên tăng cường 5GU. Trục ra hộp số Ø12 mm có rãnh cavet, tốc độ trục ra từ 600 xuống 6 vòng/phút với 26 mức tỉ số, mô-men cho phép tới 191 N.m ở tỉ số 1:300.

Điểm làm nên tính chất riêng của động cơ 12V 120W là dòng điện: 13,3A ở tải định mức, dòng khởi động còn cao hơn nhiều lần. Đây là model rất hợp để chạy thẳng từ ắc quy xe hơi, xe tải nhỏ, máy cày, ghe thuyền, hệ pin mặt trời 12V hoặc bộ nguồn 12V – nhưng cũng là model dễ bị chọn sai dây, sai cầu chì, sai relay nhất. Bài viết tập trung vào thông số, kích thước, bảng mô-men và đặc biệt là cách tính dây, cầu chì, ắc quy, pin mặt trời cho motor giảm tốc 12V 120W chạy ổn định.

1. Đặc điểm motor 12V 120W

Motor 12V 120W thuộc nhóm motor DC 12V giảm tốc cỡ lớn. Thân motor Ø90 mm, stator nam châm vĩnh cửu, rotor quấn dây cỡ lớn để chịu dòng hơn 13A, điện vào qua chổi than và cổ góp. Motor chỉ cần hai dây đỏ (+) và đen (−) nối với nguồn 12V là quay, không cần mạch điều khiển như motor không chổi than.

• Motor giảm tốc 12V 120W mã 5DC120-12GU-18, thân Ø90 mm, ghép hộp số 5GU mặt vuông 90 mm.
• Trục ra hộp số Ø12 mm có rãnh cavet 4 mm.

Những điểm riêng của model 5DC120-12GU-18

• Đầu trục GU: bánh răng đầu trục motor là loại xiên tăng cường, ăn khớp với hộp 5GU – loại hộp chịu tải nặng hơn hộp GN cùng cỡ.
• Hiệu suất khá cao: công suất điện vào 12 × 13,3 ≈ 160W cho ra 120W cơ, tức khoảng 75%. Với hệ chạy ắc quy, hiệu suất cao đồng nghĩa với thời gian chạy dài hơn.
• Dòng không tải tới 2A: khi chạy không tải motor vẫn tiêu thụ khoảng 24W cho ma sát chổi than, bạc đạn và quạt. Để motor chạy không tải lâu trên ắc quy là lãng phí điện.
• Mô-men khởi động 0,8 N.m: lớn hơn mô-men định mức 0,64 N.m, giúp motor tự khởi động với tải có quán tính – miễn là nguồn 12V cấp nổi dòng đỉnh.

2. Thông số kỹ thuật motor 12V 120W

a. Kích thước lắp đặt motor 12V 120W

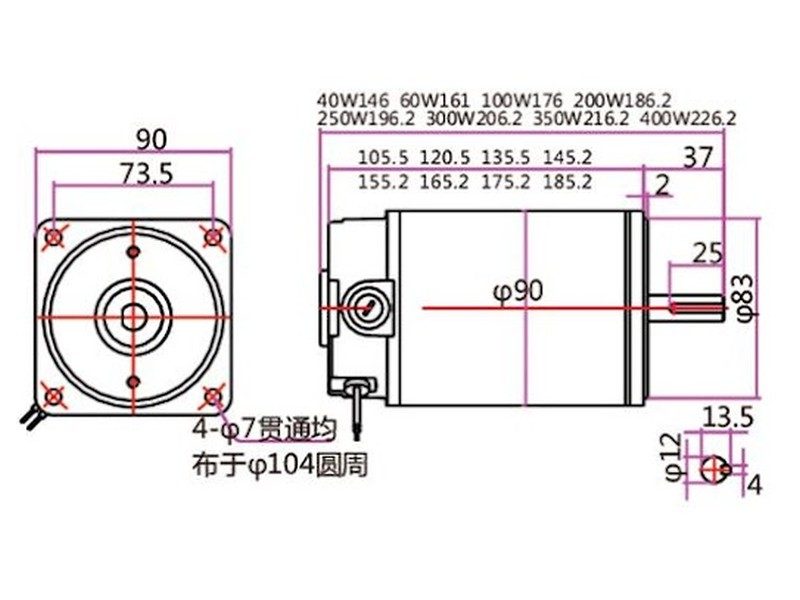

• Motor trơn khung 90: mặt bích vuông 90 mm, khoảng cách tâm lỗ 73,5 mm, 4 lỗ Ø7 mm xuyên trên vòng tròn Ø104 mm.
• Gờ định vị Ø83 mm, thân motor Ø90 mm.
• Bản trục tròn: trục motor Ø12 mm có cavet 4 mm (chiều cao 13,5 mm), chiều dài rãnh 25 mm, đoạn trục 37 mm.

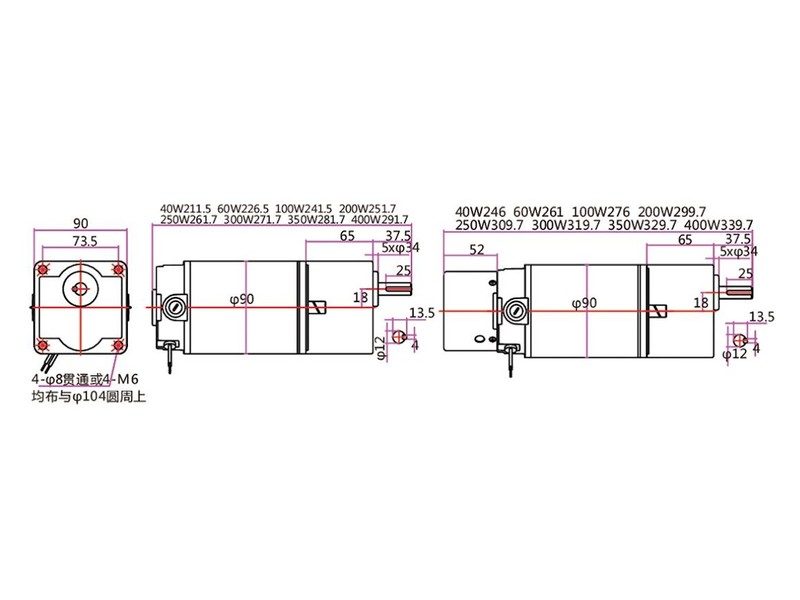

• Motor gắn hộp số 5GU và bản có thêm hộp trung gian; thân hộp số 65 mm, đoạn từ mặt hộp đến đầu trục 37,5 mm, vấu định vị ghi 5×Ø34 trên bản vẽ.
• Mặt hộp vuông 90 mm, khoảng cách lỗ 73,5 mm, 4 lỗ Ø8 mm xuyên hoặc 4 lỗ ren M6 trên vòng Ø104 mm.
• Trục ra Ø12 mm, rãnh cavet 4 mm, chiều cao 13,5 mm, dài trục 25 mm.

Khi làm tấm bắt motor từ thép tấm, nên dùng thép dày tối thiểu bằng chiều dài ren vít bắt, khoét lỗ giữa ôm vấu định vị Ø34 để motor tự đồng tâm. Hộp 5GU nặng hơn hộp cỡ nhỏ đáng kể; trên máy rung (máy kéo, xe) nên bắt cả bốn vít, dùng long đền vênh hoặc keo khóa ren.

b. Thông số điện motor 12V 120W

• 13,3A là dòng ở tải định mức; dây, cầu chì, công tắc, relay phải tính từ con số này cộng với dòng khởi động.
• Ở hệ 12V, chỉ cần sụt 1V trên dây đã mất khoảng 8% điện áp, motor chậm và yếu thấy rõ.
• Vỏ nóng tay khi chạy định mức là bình thường; độ tăng nhiệt cuộn dây cho phép dưới 80 °C.

c. Tỉ số truyền, tốc độ và mô-men trục ra

Bảng moment motor giảm tốc 12V 120W (tốc độ motor 1800 vòng/phút)

• Đây là mô-men cho phép tối đa của hộp số; tải làm việc thường xuyên nên thấp hơn rõ rệt so với bảng.
• Mô-men motor thực sự đẩy ra ước tính 0,64 × i × 0,8; ví dụ tỉ số 1:20 cho khoảng 10,2 N.m ở 90 vòng/phút.
• Tốc độ trong bảng ứng với đúng 12V; điện áp ắc quy cao hơn hoặc thấp hơn thì tốc độ thay đổi gần tỉ lệ.
• Tải sốc (máy rải, máy cắt, xích giật) cần chừa dư mô-men nhiều hơn tải êm.

Điện áp ắc quy ảnh hưởng tốc độ thế nào

Tốc độ motor DC nam châm vĩnh cửu tỉ lệ gần thuận với điện áp đặt vào. Trên xe đang nổ máy, điện áp hệ thống khoảng 13,8–14,4V, motor 12V 120W sẽ quay nhanh hơn khoảng 15–20% so với bảng. Khi xe tắt máy, ắc quy chì đầy còn khoảng 12,6–12,8V, xả dần xuống quanh 12V và thấp hơn, tốc độ trục ra giảm theo. Thiết bị cần tốc độ ổn định (máy rải hạt theo mật độ, máy cho ăn định lượng) nên dùng bộ điều tốc để đặt tốc độ thấp hơn mức tối đa một chút, chừa biên cho sụt áp.

3. Hộp số 5GU đi kèm

Hộp số 5GU là hộp bánh răng trụ trục song song cỡ 90 mm, bánh răng xiên tăng cường, mỡ bôi trơn kín. Ký hiệu hộp dạng 5GU30KB: cỡ 90, loại GU, tỉ số 1:30, KB là hộp vỏ vuông dùng bạc đạn bi.

• Motor 5DC120-12GU-18 chỉ ghép với hộp GU cỡ 90; hộp GN hoặc hộp cỡ khác không ăn khớp với đầu trục bánh răng của motor.
• Muốn trục ra cực chậm (ví dụ cơ cấu xoay tấm pin theo nắng), có thể gắn thêm hộp trung gian 1:10. Tổng tỉ số tăng nhưng mô-men vẫn bị chặn ở sức chịu của hộp số.
• Chiều quay trục ra cùng hay ngược chiều motor phụ thuộc số cấp bánh răng của từng tỉ số; đổi chiều chỉ cần đảo cực nguồn.
• Hộp bánh răng trụ không tự hãm. Trên xe đang chạy dốc, tời kéo hay cửa nâng, tải sẽ kéo trục quay ngược khi ngắt điện nếu không có phanh hoặc khóa.

4. Ắc quy, pin mặt trời, dây dẫn và cầu chì cho motor 12V 120W

Dòng điện cần tính

• Dòng chạy định mức: 13,3A.
• Dòng khởi động ước tính gấp khoảng 6–10 lần dòng chạy, tức khoảng 80–130A trong vài chục đến vài trăm mili giây.
• Dòng kẹt (trục bị chặn) còn cao hơn và kéo dài – đủ làm nóng chảy đầu cos lỏng, cháy dây nhỏ, cháy cuộn dây nếu không có cầu chì.

Chọn dây theo khoảng cách từ ắc quy

Tính cho cả dây dương và dây âm (chiều dài vòng gấp đôi khoảng cách), điện trở suất đồng khoảng 0,0175 Ω·mm²/m, mục tiêu sụt áp không quá 3–5%:

• Ắc quy cách motor 3 m: dây 2,5 mm² sụt khoảng 0,56V (4,7%); dây 4 mm² sụt khoảng 0,35V (2,9%) → nên dùng 4 mm².
• Ắc quy cách 5 m (thường gặp trên xe tải, máy cày kéo máy rải phía sau): dây 4 mm² sụt khoảng 0,58V (4,9%); dây 6 mm² sụt khoảng 0,39V (3,2%) → dùng 6 mm².
• Dây âm phải chạy về thẳng cọc âm ắc quy hoặc điểm mass chính, không mượn khung sườn gỉ sét làm đường về.
• Đầu cos bấm bằng kìm bấm cos đúng cỡ, có co nhiệt; mối xoắn tay quấn băng keo sẽ nóng và chập chờn ở dòng 13A.

Cầu chì và công tắc

Cầu chì 20A loại chậm hoặc CB DC 20A (khoảng 1,5 lần dòng định mức), đặt càng sát cọc dương ắc quy càng tốt – cầu chì bảo vệ dây trước, motor sau. Công tắc gạt thông thường trên xe không chịu nổi dòng khởi động hơn 80A; nên dùng công tắc nhỏ điều khiển cuộn hút của relay ô tô 12V loại 30A hoặc 40A, tiếp điểm relay mới là thứ đóng cắt motor.

Chọn ắc quy và thời gian chạy

Thời gian chạy ≈ dung lượng sử dụng được / dòng tiêu thụ. Tính ở tải định mức 13,3A:

• Ắc quy xe máy 12V 7Ah: dùng 50% còn 3,5Ah → chỉ khoảng 15 phút. Ắc quy nhỏ còn bị sụt áp mạnh lúc khởi động, không phù hợp.
• Ắc quy xe hơi 12V 60Ah: dùng 50% → khoảng 2,3 giờ. Nhưng ắc quy khởi động xe thiết kế cho dòng lớn trong thời gian ngắn, xả sâu thường xuyên sẽ mau hỏng.
• Ắc quy xả sâu (deep cycle, AGM, gel) 12V 100Ah: dùng 50% → khoảng 3,8 giờ.
• Pin LiFePO4 12V 100Ah: khai thác khoảng 80% → khoảng 6 giờ, điện áp giữ ổn định hơn trong suốt quá trình xả.

Dòng xả lớn làm dung lượng thực của ắc quy chì giảm (hiệu ứng Peukert), nên thời gian thực tế với bình chì thường ngắn hơn con số tính toán. Nếu motor chỉ chạy ngắt quãng – ví dụ cho cá ăn mỗi lần vài phút – thì một bình 12V 40–60Ah đủ dùng nhiều ngày giữa hai lần sạc.

Chạy trên xe đang nổ máy

Khi máy phát đang sạc, motor nhận điện từ máy phát và ắc quy cùng lúc nên ổn định hơn. Kéo dây riêng từ ắc quy có cầu chì riêng, không câu chung với dây đèn, dây radio; lúc motor khởi động, dây chung bị sụt áp làm đèn chớp, thiết bị điện tử khởi động lại.

Dùng pin mặt trời 12V

Không cấp thẳng tấm pin "12V" vào motor: điện áp hở mạch của loại pin này thường trên 20V, lúc nhẹ tải motor bị quá áp; lúc nắng yếu lại không đủ dòng khởi động, motor đứng kẹt và nóng. Cách bền nhất là pin mặt trời → bộ sạc (MPPT hoặc PWM) → ắc quy 12V → cầu chì → motor. Ví dụ motor chạy 4 giờ mỗi ngày ở tải định mức tiêu thụ khoảng 160W × 4 giờ = 640Wh; với giả định 4 giờ nắng đỉnh và hiệu suất cả hệ khoảng 70%, tổng công suất tấm pin cần khoảng 640 / (4 × 0,7) ≈ 230W, thực tế nên lắp 250–300W và bộ sạc 12V từ 20–30A.

Dùng bộ nguồn 12V cắm điện lưới

Khi có điện lưới, có thể dùng nguồn xung 12V. Dòng liên tục của nguồn tối thiểu khoảng 1,5 lần dòng motor: 13,3 × 1,5 ≈ 20A → nguồn 12V 20A (240W) là mức tối thiểu, 12V 30A (360W) khởi động tải nặng dễ hơn. Adapter nhỏ kiểu laptop không kham nổi motor này.

5. Đấu dây, đảo chiều và điều chỉnh tốc độ motor 12V 120W

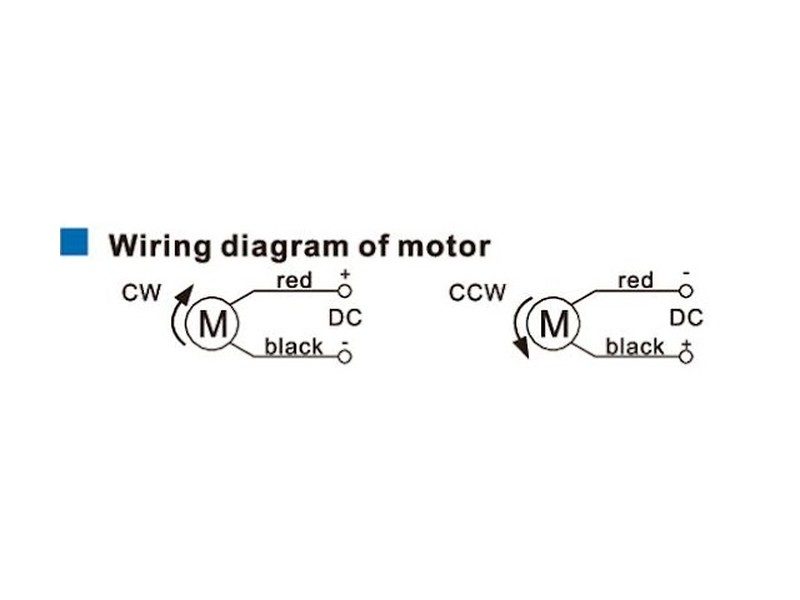

• Chiều thuận CW: dây đỏ nối cực dương (+), dây đen nối cực âm (−) của ắc quy hoặc nguồn 12V.
• Chiều ngược CCW: đổi dây đỏ sang cực âm, dây đen sang cực dương.

Mạch đảo chiều dùng relay ô tô

Cách phổ biến trên xe và máy nông nghiệp là dùng hai relay ô tô 5 chân 12V 30/40A ghép thành mạch đảo chiều: ở trạng thái nghỉ, cả hai đầu motor cùng nối về âm; bật relay thứ nhất thì một đầu lên dương – motor quay thuận, bật relay thứ hai thì đầu kia lên dương – motor quay ngược. Mạch này còn có ưu điểm khi nhả công tắc, hai cực motor bị nối tắt qua tiếp điểm thường đóng, tạo phanh động năng giúp motor dừng nhanh.

• Dùng công tắc ba vị trí có điểm giữa (tắt) để không bao giờ bật hai relay cùng lúc.
• Chờ motor dừng hẳn khoảng 0,5–1 giây mới đảo; đảo khi đang quay làm dòng tăng gần gấp đôi dòng kẹt, cháy tiếp điểm và sốc bánh răng.
• Phanh động năng chỉ làm dừng nhanh, không giữ tải đứng yên trên dốc.

Điều chỉnh tốc độ

Dùng bộ điều chỉnh tốc độ motor DC PWM 12V chịu dòng liên tục từ 20A trở lên, tốt nhất 30A để có dư cho dòng khởi động. Loại có tăng tốc mềm giúp ắc quy không bị sụt áp đột ngột và bánh răng ít bị sốc. Lưu ý dây từ bộ điều tốc ra motor cũng phải cùng tiết diện với dây nguồn; bộ điều tốc đặt nơi khô, có tản nhiệt, tránh nắng chiếu trực tiếp trong cabin xe.

• Bộ điều tốc tần số PWM cao (khoảng 16–20 kHz trở lên) chạy êm, không rít.
• Gắn tụ gốm khoảng 0,1 µF giữa hai cực motor nếu thấy radio, màn hình xe bị nhiễu khi motor chạy.
• Không dùng điện trở công suất để hạ tốc: ở dòng 13A, điện trở tỏa nhiệt rất lớn và tốc độ dao động mạnh theo tải.

6. Lắp đặt và vận hành motor giảm tốc 12V 120W

Lắp đặt trên xe, máy nông nghiệp, ghe thuyền

• Bắt bốn vít vào mặt hộp 90 mm (Ø8 xuyên hoặc ren M6), siết chéo đều; dùng keo khóa ren hoặc long đền vênh trên máy rung.
• Hướng cửa dây vào xuống dưới, bịt kín đầu nối, che mưa cho motor; motor không chống ngâm nước.
• Nhông, puly đặt sát mặt hộp; xích căng vừa phải. Đĩa rải, cánh khuấy treo xa trục cần gối đỡ ngoài để trục Ø12 mm không bị uốn.
• Môi trường hơi muối (ghe, thuyền, ao nuôi tôm): sơn phủ chống gỉ phần vỏ, dùng đầu cos mạ thiếc, xịt chống ẩm đầu nối.

Mỡ bôi trơn hộp số

Hộp 5GU dùng mỡ kín, không phải thay định kỳ trong điều kiện bình thường. Khi tháo sửa thì làm sạch và bôi lại đúng mỡ bánh răng, không đổ nhớt vào hộp. Sau mùa vụ ở môi trường bụi phân bón, hóa chất, nên vệ sinh bên ngoài motor và hộp, kiểm tra phớt trục.

Chạy rà và kiểm tra

• Chạy không tải vài phút hai chiều, nghe tiếng bánh răng đều.
• Gắn tải, đo dòng bằng ampe kìm DC tại dây motor và đo điện áp ngay tại hai dây motor khi đang chạy; nếu điện áp tại motor thấp hơn ở cọc ắc quy trên 0,5V, dây hoặc mối nối đang có vấn đề.
• Sau vài chục phút, sờ vỏ motor, đầu cos, cầu chì; đầu cos nóng hơn dây là dấu hiệu tiếp xúc kém.

Vận hành an toàn và nhiệt độ

• Nhiệt độ làm việc −10 đến +40 °C, độ ẩm dưới 85%. Trong thùng xe hay cabin kín phơi nắng, nhiệt độ dễ vượt 40 °C – cần chỗ thoáng gió.
• Không để motor kẹt khi đang cấp điện; với máy rải, máy khuấy dễ vướng, cầu chì đúng 20A là lớp bảo vệ cuối cùng.
• Ắc quy yếu làm motor phải kéo dòng lâu hơn để khởi động, nóng hơn; sạc ắc quy đầy trước khi làm việc nặng.
• Không dùng motor chổi than gần bồn xăng, can xăng hở, khoang chứa nhiên liệu – tia lửa cổ góp có thể gây cháy.
• Nhiều ca liên tục mỗi ngày cần tính đến tuổi thọ chổi than; với motor chổi than cỡ nhỏ con số thường gặp khoảng 1.000–3.000 giờ, tùy tải, nhiệt và số lần khởi động.

7. Ứng dụng thực tế của motor 12V 120W

Ưu thế của động cơ 12V 120W là lấy điện trực tiếp từ hệ điện 12V có sẵn trên phương tiện hoặc từ hệ pin mặt trời nhỏ, không cần biến tần, không cần điện lưới:

• Máy rải phân, sạ lúa, rải muối gắn sau máy cày, xe tải nhỏ: tỉ số 1:20 cho đĩa rải 90 vòng/phút, mô-men khoảng 10 N.m, chỉnh tốc độ để đổi bề rộng rải.
• Máy cho cá, tôm ăn tự động trên ao: chạy bằng ắc quy và pin mặt trời, hẹn giờ chạy ngắt quãng.
• Cơ cấu cuốn bạt thùng xe, cuốn lưới, cuốn màng nhà kính: đảo chiều bằng hai relay ô tô, có công tắc hành trình hai đầu.
• Máy khuấy thức ăn chăn nuôi, máy trộn nhỏ ở trại không có điện lưới: tỉ số 1:30 – 1:50 cho 36–60 vòng/phút.
• Giàn xoay tấm pin mặt trời theo nắng, giàn phơi tự động: tỉ số 1:300 (6 vòng/phút) hoặc thêm hộp trung gian để quay rất chậm; giữ vị trí bằng phanh hoặc khóa cơ khí.
• Xe bán hàng lưu động, xe đẩy mô hình, quầy trưng bày xoay trên xe: dùng ngay ắc quy của xe.
• Thiết bị trên ghe, thuyền: tời kéo lưới nhỏ, cuốn dây neo nhẹ – bắt buộc có phanh hoặc chốt khóa vì hộp số không tự hãm.

Motor 12V 120W là một model trong nhóm motor DC giảm tốc, thuộc hệ động cơ điện cho máy móc. Với tải nâng, tải treo người hoặc xe chở người, không dùng motor giảm tốc dạng hộp bánh răng trụ thay cho hệ truyền động chuyên dụng có phanh an toàn.

8. Câu hỏi thường gặp về motor 12V 120W

• Dòng không tải gần 2A có phải motor 12V 120W bị lỗi không? Không. Catalog ghi dòng không tải tới 2A cho model này, phần điện năng đó bù cho ma sát chổi than, bạc đạn và quạt làm mát. Chỉ đáng lo khi dòng không tải vượt rõ mức này hoặc tăng dần theo thời gian.

• Dùng ắc quy xe hơi đang lắp trên xe để chạy motor được không? Được nếu chạy ngắn hoặc khi xe nổ máy. Chạy lâu khi tắt máy dễ làm ắc quy cạn, xe không đề được và ắc quy khởi động nhanh hỏng vì xả sâu.

• Motor 12V 120W có cắm trực tiếp tấm pin mặt trời được không? Không nên. Điện áp hở mạch tấm pin thường trên 20V, nắng yếu thì không đủ dòng khởi động. Nên qua bộ sạc và ắc quy, hoặc bộ điều khiển motor chuyên dùng cho pin mặt trời.

• Vì sao công tắc trên xe bị cháy sau ít lần bật motor? Dòng khởi động của motor vượt xa định mức công tắc. Hãy dùng công tắc điều khiển cuộn hút của relay ô tô 30–40A, để relay đóng cắt dòng motor.

• Motor 12V 120W chạy bằng 24V được không? Không nên. Tốc độ tăng gần gấp đôi, dòng và nhiệt tăng mạnh, chổi than, cổ góp và hộp số chịu quá tốc nên nhanh hỏng.

• Muốn trục ra khoảng 30 vòng/phút thì chọn tỉ số nào? Tỉ số 1:60 cho 30 vòng/phút ở 12V, mô-men cho phép 38,2 N.m, mô-men thực tế ước tính khoảng 0,64 × 60 × 0,8 ≈ 30 N.m. Cần tốc độ lẻ hơn thì chọn tỉ số gần nhất rồi tinh chỉnh bằng bộ điều tốc.

• Motor có tự giữ được tải khi tắt điện không? Không. Hộp số 5GU là bánh răng trụ, không tự hãm; tời, cửa nâng, giàn xoay có tải lệch cần phanh điện từ hoặc khóa cơ khí.

• Vì sao motor chạy yếu dù ắc quy mới sạc đầy? Thường do dây nhỏ, dây dài hoặc đầu cos lỏng gây sụt áp; đo điện áp ngay tại hai dây motor khi đang chạy sẽ thấy. Cũng có thể do tải vượt định mức hoặc chọn tỉ số quá nhỏ.

• Có dùng motor 12V 120W cho xe đạp điện, xe chở người được không? Không phù hợp. Hộp số công nghiệp không thiết kế cho sốc mặt đường, không có hệ phanh xe; xe chở người cần motor và bộ điều khiển chuyên dụng.

• Có làm máy phát điện sạc ắc quy từ motor này được không? Motor nam châm vĩnh cửu quay bằng ngoại lực sẽ phát điện, nhưng điện áp tỉ lệ tốc độ trục motor chứ không phải trục hộp số; quay ngược qua hộp giảm tốc làm hộp số chịu tải nặng. Không phải cách dùng phù hợp cho model này.
