Motor 12V 250W (mã 6DC250-12GU-18) là motor DC chổi than nam châm vĩnh cửu khung 104 mm, chạy điện một chiều 12V, công suất 250W, tốc độ có tải 1800 vòng/phút, dòng định mức 28 A, mô-men định mức 1,33 N.m và mô-men khởi động 1,7 N.m. Đây là mức motor 12V công suất lớn, đủ sức kéo băng tải, máy khuấy, xe gom hàng, máy nông nghiệp chạy bằng ắc quy xe hoặc hệ pin mặt trời 12V. Khi gắn hộp số 6GU, motor giảm tốc 12V 250W cho trục ra Ø15 mm với 26 tỉ số từ 1:3 đến 1:300.
Điểm khác biệt lớn nhất của động cơ 12V 250W so với các motor 12V nhỏ là dòng điện: 28 A khi chạy đúng tải và cao hơn nhiều lần lúc khởi động. Vì vậy phần lớn nội dung dưới đây dành cho mạch điện: chọn ắc quy, adapter, tấm pin mặt trời, tiết diện dây, cầu chì, rơ le, bộ điều tốc sao cho motor đủ lực mà dây không nóng, nguồn không sập. Kích thước lắp đặt, bảng tốc độ và mô-men theo từng tỉ số được trình bày đầy đủ ở mục thông số.

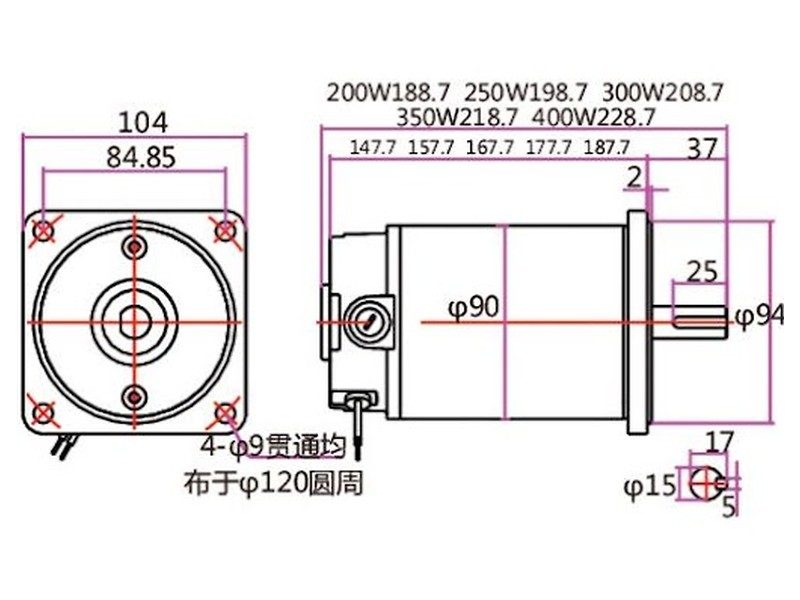

Motor 12V 250W thuộc dòng motor DC nam châm vĩnh cửu có chổi than. Vỏ thép thân tròn Ø90 mm giữ các miếng nam châm, rotor quấn dây đồng nhận điện qua cổ góp và chổi than. Để ra được 250W ở điện áp chỉ 12V, motor phải nhận dòng điện gấp đôi so với bản 24V cùng công suất, nên cuộn dây có điện trở rất nhỏ và mọi chi tiết trong mạch cấp điện đều phải tính cho dòng lớn.
Giải mã 6DC250-12GU-18:
Motor 12V có ưu thế rõ ở những nơi nguồn điện sẵn là ắc quy xe máy cày, xe tải nhẹ, ghe thuyền, hay một bình ắc quy duy nhất đi kèm tấm pin mặt trời: không cần ghép bình, không cần bộ đổi điện, nối thẳng vào hệ 12V là chạy. Cái giá phải trả là dòng điện lớn, đòi hỏi dây to, cầu chì lớn và đầu nối chất lượng tốt.
| Thông số | Giá trị |
|---|---|
| Mã motor | 6DC250-12GU-18 |
| Công suất | 250 W |
| Điện áp | 12 VDC |
| Tốc độ không tải | 2300 vòng/phút |
| Dòng không tải | ≤ 3,0 A |
| Tốc độ có tải | 1800 vòng/phút |
| Dòng định mức | 28 A |
| Mô-men định mức | 1,33 N.m |
| Mô-men khởi động | 1,7 N.m |
| Cấp cách điện | B (130 °C), độ tăng nhiệt cuộn dây < 80 °C |
| Điện trở cách điện | ≥ 20 MΩ (megger 500 VDC) |
| Độ bền điện môi | 1,5 kV, 50/60 Hz trong 1 phút giữa cuộn dây và vỏ |
| Môi trường | −10 đến +40 °C, độ ẩm ≤ 85 %, không đọng sương |
| Dây ra | UL1015 AWG20, dài 300 ± 10 mm; đỏ (+), đen (−) |
Mô-men cho phép theo từng tỉ số lấy từ catalog dòng motor 250W; tốc độ trục ra bằng 1800 vòng/phút chia tỉ số, ở điện áp đủ 12V.
Bảng moment motor giảm tốc 12V 250W (tốc độ motor 1800 vòng/phút)
| Tỉ số truyền | Tốc độ trục ra (vòng/phút) | Mô-men cho phép (N.m) |
|---|---|---|
| 1:3 | 600 | 3,98 |
| 1:3,6 | 500 | 4,78 |
| 1:5 | 360 | 6,63 |
| 1:6 | 300 | 7,96 |
| 1:7,5 | 240 | 9,95 |
| 1:9 | 200 | 11,9 |
| 1:10 | 180 | 13,3 |
| 1:12,5 | 144 | 16,6 |
| 1:15 | 120 | 19,9 |
| 1:18 | 100 | 23,9 |
| 1:20 | 90 | 26,5 |
| 1:25 | 72 | 33,2 |
| 1:30 | 60 | 39,8 |
| 1:36 | 50 | 47,8 |
| 1:40 | 45 | 53,1 |
| 1:50 | 36 | 66,3 |
| 1:60 | 30 | 79,6 |
| 1:75 | 24 | 99,5 |
| 1:90 | 20 | 119 |
| 1:100 | 18 | 133 |
| 1:120 | 15 | 159 |
| 1:150 | 12 | 199 |
| 1:180 | 10 | 239 |
| 1:200 | 9 | 265 |
| 1:250 | 7,2 | 318 |
| 1:300 | 6 | 398 |

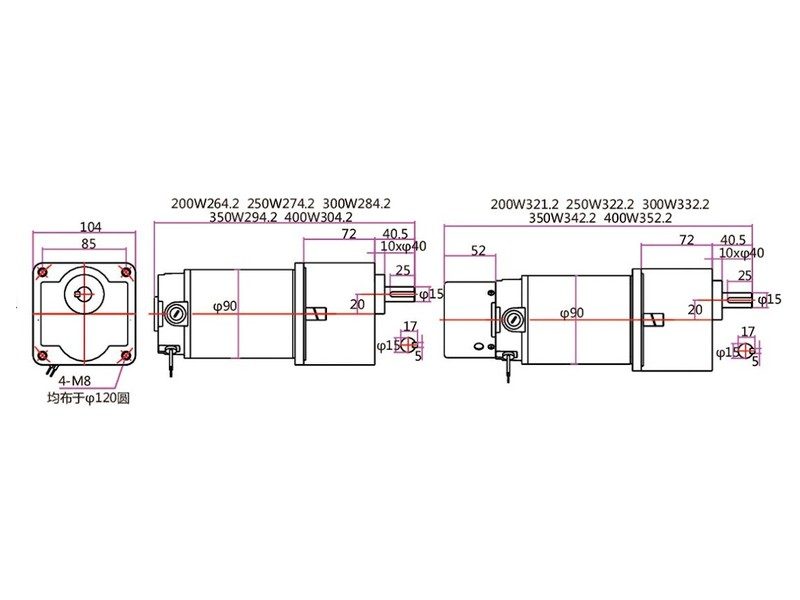

Hộp 6GU là hộp bánh răng trụ trục song song cỡ 104 mm, ăn khớp với đầu trục GU của motor. Mã hộp ghi dạng 6GU30KB: cỡ 6, bánh răng GU, tỉ số 1:30, KB là hộp vỏ vuông dùng bạc đạn bi. Một số đặc điểm cần biết:
Motor GU không lắp được vào hộp GN; motor khung 104 không lắp được hộp cỡ 90. Khi thay hộp số hỏng, đọc mã trên tem hộp để đặt đúng cỡ, đúng loại bánh răng, đúng tỉ số.
Ở hệ 12V, mỗi vôn sụt áp chiếm khoảng 8% điện áp nguồn, trong khi motor 12V 250W kéo 28 A. Hai yếu tố này khiến mạch điện quyết định motor chạy khỏe hay yếu.
Ắc quy 12V
Thời gian chạy ước tính bằng dung lượng sử dụng được chia cho dòng tiêu thụ. Bảng sau lấy dòng định mức 28 A, motor chạy liên tục đủ tải:
| Loại ắc quy 12V | Dung lượng dùng được | Thời gian chạy ước tính |
|---|---|---|
| Chì axit/AGM 70Ah (dùng 50 %) | 35 Ah | ≈ 1,25 giờ |
| Chì axit/AGM 100Ah (dùng 50 %) | 50 Ah | ≈ 1,8 giờ |
| Chì axit/AGM 150Ah (dùng 50 %) | 75 Ah | ≈ 2,7 giờ |
| LiFePO4 100Ah (dùng 80 %) | 80 Ah | ≈ 2,9 giờ |
| LiFePO4 200Ah (dùng 80 %) | 160 Ah | ≈ 5,7 giờ |
Chạy trên xe khi máy đang nổ
Hệ điện xe 12V khi máy phát sạc nằm khoảng 13,8–14,4V; motor quay nhanh hơn khoảng 15–20% so với ở 12V, chấp nhận được. Cần kéo dây riêng từ cọc bình qua cầu chì riêng, không câu chung dây với đèn, radio hay hộp điều khiển, vì mỗi lần motor khởi động điện áp sẽ võng xuống và gây nhiễu. Dây âm nên kéo thẳng về cọc âm bình thay vì lấy qua khung xe.
Adapter và bộ nguồn 12V
Khi chạy từ điện lưới, nguồn 12V phải có dòng liên tục từ khoảng 1,5 lần dòng motor: 28 × 1,5 = 42 A, tức nguồn 12V 50 A (600W) là mức hợp lý. Adapter nhỏ dạng cục sạc, kể cả loại ghi 12V 30 A, thường không khởi động nổi motor 250W vì dòng khởi động của motor DC chổi than có thể gấp nhiều lần dòng chạy; nguồn bảo vệ ngắt rồi tự bật, motor giật giật tại chỗ. Muốn dùng nguồn nhỏ hơn, phải có bộ điều tốc giới hạn dòng và khởi động mềm.
Pin mặt trời
Motor ăn khoảng 336 W khi chạy đúng tải. Tấm pin hiếm khi đạt công suất ghi trên tem do nhiệt độ, góc nắng, mây, nên cấp thẳng tấm pin cho motor thì lúc nắng yếu motor không đủ dòng để khởi động, đứng kẹt và nóng. Cấu hình ổn định là tấm pin → bộ sạc MPPT → ắc quy 12V → motor. Ví dụ ước tính: motor chạy 2 giờ mỗi ngày tiêu thụ khoảng 336 W × 2 h ≈ 670 Wh; với khoảng 4 giờ nắng hiệu dụng và hiệu suất toàn hệ khoảng 70–80%, cần khoảng 670 / (4 × 0,75) ≈ 220–250 W tấm pin chỉ để bù phần motor, chưa kể dự phòng ngày mây. Lưu ý tấm pin loại "12V" có điện áp hở mạch thường trên 20V, không được nối thẳng vào motor 12V khi tải nhẹ.
Tiết diện dây
Bảng dưới tính dây đồng cho 28 A, giữ sụt áp không quá 3% (0,36 V), đã gồm dây đi và dây về; cỡ nhỏ nhất lấy 6 mm² để tương xứng với cầu chì 40 A.
| Khoảng cách nguồn – motor | Tiết diện đồng tối thiểu | Sụt áp đi – về | Tỉ lệ sụt áp |
|---|---|---|---|
| 1 m | 6 mm² | 0,16 V | 1,4 % |
| 2 m | 6 mm² | 0,33 V | 2,7 % |
| 3 m | 10 mm² | 0,29 V | 2,5 % |
| 5 m | 16 mm² | 0,31 V | 2,6 % |
| 8 m | 25 mm² | 0,31 V | 2,6 % |
Cầu chì
Cầu chì loại chậm khoảng 1,25–1,5 lần dòng chạy: 28 × 1,25–1,5 ≈ 35–42 A, chọn 40 A, dạng cầu chì dao lớn hoặc cầu chì ốc vít dùng cho xe, đặt trong khoảng vài chục cm tính từ cọc dương ắc quy. Dây phía sau cầu chì phải chịu được ít nhất 40 A, nghĩa là không nhỏ hơn 6 mm². Nếu dùng CB, chọn loại định mức điện một chiều.

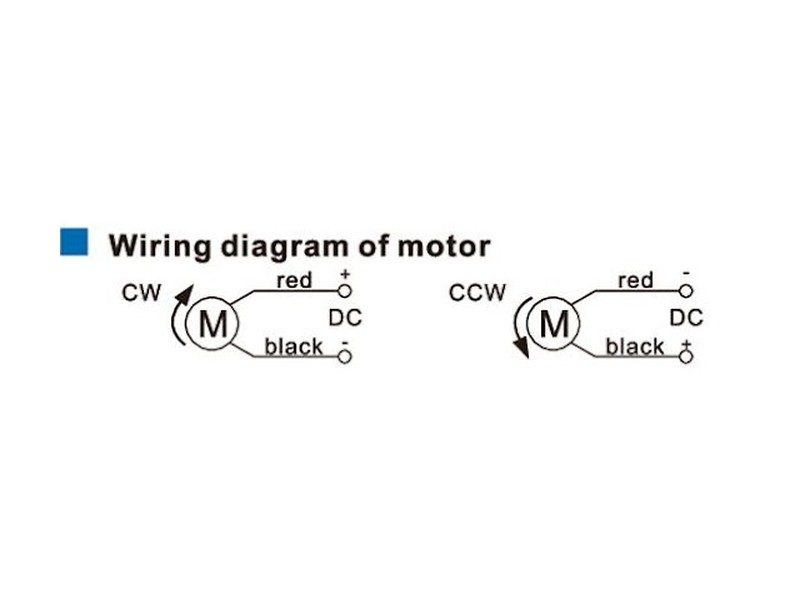

Motor 12V 250W có hai dây: đỏ và đen. Đỏ nối dương, đen nối âm thì motor quay thuận chiều kim đồng hồ; đổi cực thì quay ngược.
Rơ le, contactor đảo chiều cho dòng lớn
Ở 28 A dòng chạy và dòng khởi động cao hơn nhiều lần, công tắc đảo chiều loại nhỏ hay rơ le ô tô 30–40 A rất nhanh cháy tiếp điểm. Nên dùng contactor DC 12V cỡ lớn (loại dùng cho tời xe, khoảng 100 A trở lên) hoặc bộ điều khiển cầu H công suất. Phần nút bấm, công tắc điều khiển chỉ đóng cuộn hút của contactor nên dùng dây nhỏ. Luôn dừng hẳn motor, khoảng 0,5–1 giây, rồi mới đảo chiều; đảo chiều khi đang quay làm dòng vọt rất cao, dễ dính tiếp điểm và sốc hộp số.
Điều chỉnh tốc độ
Bộ điều tốc PWM 12V là cách chỉnh tốc hiệu quả, tham khảo trong nhóm bộ điều chỉnh tốc độ motor. Với motor 12V 250W, bộ điều tốc nên có dòng liên tục từ khoảng 40 A trở lên, tốt hơn là 60 A, có giới hạn dòng và khởi động mềm. Tần số PWM khoảng 16–20 kHz trở lên giúp motor không kêu rít. Không dùng biến trở hay điện trở hạ áp: ở 28 A, điện trở sẽ tỏa nhiệt rất lớn và tốc độ dao động mạnh khi tải đổi.
Chống nhiễu
Motor chổi than dòng lớn đánh tia lửa ở cổ góp, gây nhiễu cho radio, màn hình, bộ điều khiển trên xe. Gắn tụ gốm khoảng 0,1 µF giữa hai cực motor, xoắn đôi dây nguồn motor và đi tách xa dây tín hiệu.
Lắp cơ khí
Mỡ hộp số
Hộp 6GU bôi trơn bằng mỡ kín, không cần thay định kỳ trong điều kiện thường. Khi lắp đứng trục quay xuống, che chắn để nước không chảy theo trục vào hộp. Không đổ dầu lỏng vào hộp số dạng mỡ.
Chạy thử
Vận hành an toàn
Máy nông nghiệp gắn trên xe, máy cày
Máy rải phân, máy sạ, máy cuốn màng nhà kính, máy phun lấy điện ắc quy 12V của xe. Ví dụ đĩa rải quay 120 vòng/phút dùng tỉ số 1:15, mô-men cho phép 19,9 N.m. Môi trường bụi phân, ẩm, hóa chất: che chắn motor, đầu cos mạ thiếc, bịt kín đầu dây, rửa sạch sau mùa vụ.
Ghe, thuyền, xe tải nhỏ
Tời kéo lưới ngang, cơ cấu cuốn bạt, băng chuyền trên ghe dùng hệ 12V sẵn có. Hơi nước muối ăn mòn nhanh: sơn chống gỉ, dùng bu lông inox, che chắn motor.
Băng tải, máy khuấy dùng pin mặt trời
Trang trại xa điện lưới dùng tấm pin + ắc quy 12V để chạy băng tải thức ăn, máy khuấy bồn. Với rulô Ø100 mm ở tỉ số 1:36 (50 vòng/phút), tốc độ băng ≈ 3,14 × 0,1 × 50 ≈ 15,7 m/phút, mô-men cho phép 47,8 N.m. Máy khuấy chất sệt cần chú ý mô-men khởi động khi chất đã lắng.
Xe gom hàng, xe kéo nhỏ
Bánh xe Ø200 mm, tỉ số 1:20 (90 vòng/phút): tốc độ ≈ 3,14 × 0,2 × 90 ≈ 56,5 m/phút. Mô-men cho phép 26,5 N.m, nhân hiệu suất 0,8 còn khoảng 21 N.m, lực đẩy ở bánh bán kính 0,1 m khoảng 210 N. Hộp số loại này không dùng cho xe chở người; xe đi dốc cần phanh riêng.
Các mức công suất khác ở cùng điện áp nằm trong nhóm motor 12V; tổng quan về động cơ điện một chiều và các dòng xoay chiều xem tại danh mục động cơ điện.
Motor 12V 250W ăn dòng bao nhiêu? Theo catalog, 28 A khi chạy đúng tải ở 1800 vòng/phút, dòng không tải không quá 3 A. Lúc khởi động dòng đỉnh cao hơn nhiều lần, nên mạch điện phải tính cho đỉnh này.
Một bình ắc quy 12V 100Ah chạy motor 12V 250W được bao lâu? Nếu chỉ dùng 50% dung lượng để bình bền, motor chạy đủ tải liên tục khoảng 1,8 giờ; thực tế với dòng xả lớn thời gian còn ngắn hơn một chút. Tải nhẹ, chạy ngắt quãng thì lâu hơn.
Adapter 12V 30A có chạy được động cơ 12V 250W không? Thường không ổn định: dòng chạy đã 28 A, dòng khởi động vượt xa ngưỡng bảo vệ của adapter nên nguồn tự ngắt. Nên dùng nguồn 12V khoảng 50 A hoặc thêm bộ điều tốc có giới hạn dòng.
Motor giảm tốc 12V 250W tỉ số 1:50 cho tốc độ và lực bao nhiêu? Trục ra quay khoảng 36 vòng/phút, mô-men cho phép 66,3 N.m; dùng thực tế nên tính khoảng 53 N.m sau khi trừ hiệu suất hộp số.
Cấp 24V cho motor 12V 250W để chạy nhanh hơn được không? Không nên. Tốc độ gần gấp đôi, dòng và tia lửa cổ góp tăng mạnh, chổi than, bạc đạn và hộp số chịu quá tốc nên nhanh hỏng.
Nối thẳng tấm pin mặt trời vào motor 12V 250W được không? Không khuyến khích. Nắng yếu motor không đủ dòng khởi động, đứng kẹt và nóng; nắng gắt mà tải nhẹ thì điện áp tấm pin có thể vượt 20V. Nên dùng ắc quy và bộ sạc MPPT.
Vì sao motor 12V công suất lớn chạy yếu dù ắc quy mới sạc? Thường do sụt áp trên dây nhỏ, dây dài hoặc đầu cos tiếp xúc kém. Đo điện áp tại hai dây motor khi đang chạy; nếu thấp hơn đáng kể so với điện áp cọc bình, cần thay dây lớn hơn và làm lại mối nối.
Hộp số 6GU có giữ được tải khi tắt máy không? Không. Hộp bánh răng trụ không tự hãm; tải nghiêng, tải treo sẽ kéo trục quay ngược. Cần phanh điện từ hoặc khóa cơ khí.
Motor 12V 250W đặt trên ghe, ngoài trời được không? Motor chỉ chống bắn nước nhẹ, không chịu ngâm. Cần che mưa, hướng đầu dây xuống, bịt kín hộp đấu dây và chống ăn mòn bằng sơn, bu lông inox.
Motor có dùng chung bình với hệ thống điện xe được không? Được, nhưng nên kéo dây riêng từ cọc bình qua cầu chì 40 A, không câu từ dây đèn hay ổ cắm tẩu; khi motor khởi động, điện áp trên xe sẽ võng xuống trong chốc lát.
