Motor Giảm Tốc 11kw 15HP tỉ số truyền 1/20 trục thẳng còn gọi là động cơ giảm tốc 15HP 11KW ratio 20 cốt dương. Gồm có động cơ điện mặt bích gắn với hộp giảm tốc tải nặng:

1) Motor Giảm Tốc 11Kw 15Hp 1/20 để làm gì?

  • Lắp với motor 4 cực (1400 – 1500 vòng phút): 1400 / 20 = 70;  1500 / 20 =  75 vòng
  • Lắp với motor 6 cực (vòng tua 900 tới 1000): 960/ 20 = 48 vòng phút. 900 / 20 = 45 vòng phút . 1000 / 20 = 50 vòng / phút
  • Ứng dụng motor giảm tốc 3 pha 11Kw 15Hp 1/20: lắp đặt băng tải, máy nghiền thức ăn gia súc, thang máy chở hàng, máy uốn thép, máy cán tôn, máy xử lý nước thải, dây truyền làm vacxin thuốc chống covid 19.

2) Đường kính trục hộp Số Giảm Tốc 15HP 11KW ratio 20

Một trong những yếu tố quyết định về lực mô men và độ bền là trục ra hộp giảm tốc

  • R87: đường kính trục 50 mm 60mm, đáp ứng tỉ số truyền, giảm từ 5 tới 21 lần
  • R97: đường kính trục 60mm 70mm; đáp ứng tỉ số truyền, giảm từ 6 tới 42 lần
  • R107: đường kính trục 70mm 80mm; đáp ứng tỉ số truyền, giảm từ 18 tới 66 lần

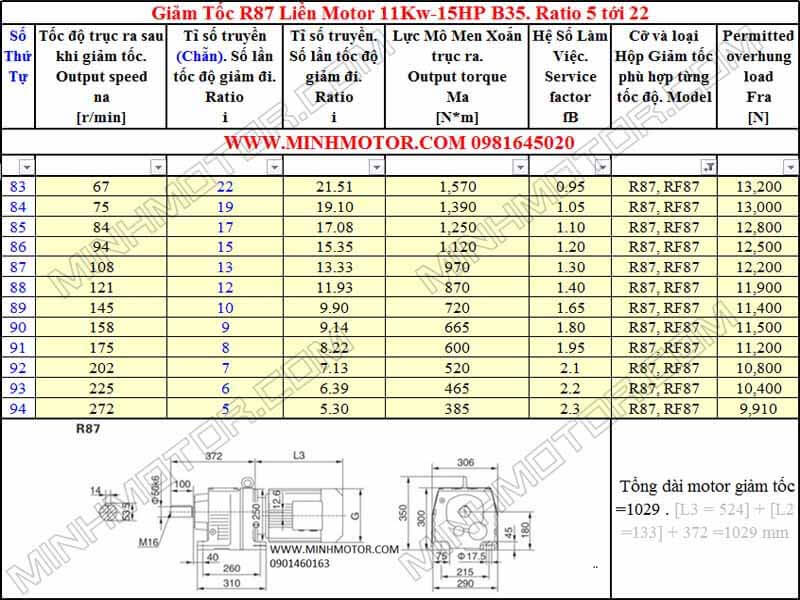

3)  Bản Vẽ kỹ thuật  Động Cơ Giảm Tốc 15HP 11KW ratio 20 R87

  • Số thứ tự 84 trong bản vẽ dưới đây: Động cơ giảm tốc 15HP 11KW R87 khi có
  • Ratio = 19.1
  • Đạt lực mô men xoắn là 1390 Nm
  • Hệ số làm việc SF 1.05
  • Trục 50mm – 60mm

Bản Vẽ kỹ thuật Động Cơ Giảm Tốc 15HP 11kw R87

Động Cơ Giảm Tốc Tải Nặng. Chất Lượng Châu Âu

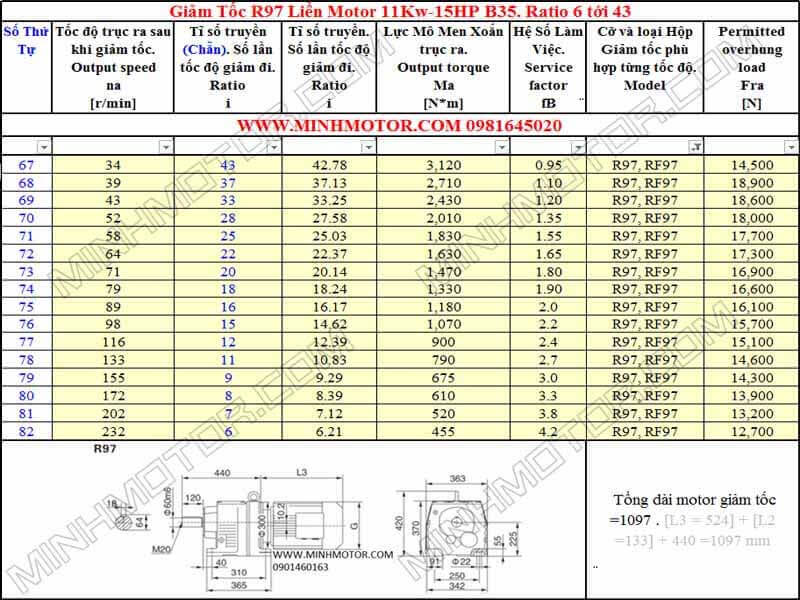

4) Thông số kỹ thuật Động Cơ Giảm Tốc 15HP 11KW ratio 20 R97

Số thứ tự 73 trong bản vẽ dưới đây: Động cơ giảm tốc 11kw 15HP R97 khi có

  • Ratio = 20.14
  • Đạt lực mô men xoắn là 1470 Nm
  • Hệ số làm việc SF 1.8
  • Trục 60mm- 70mm

Thông số kỹ thuật Động Cơ Giảm Tốc 15HP 11kw R97

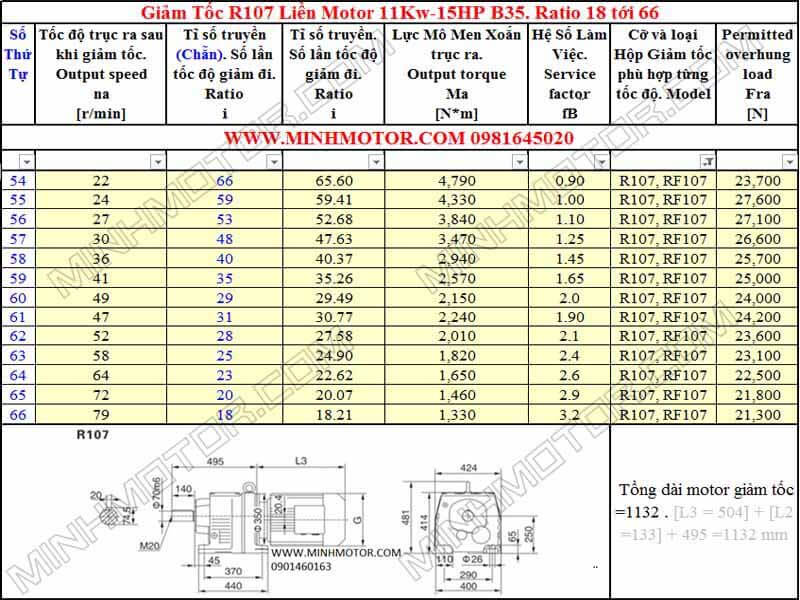

5) Thông số hình học Động Cơ Giảm Tốc 15HP 11KW ratio 20 R107

Số thứ tự 65 trong bản vẽ dưới đây: Động cơ giảm tốc 11kw 15HP R107 khi có

  • Ratio = 20.07
  • Đạt lực mô men xoắn là 1460 Nm
  • Hệ số làm việc SF 2.9
  • Trục 70mm 80mm

Thông số hình học Động Cơ Giảm Tốc 15HP 11kw R107



6) Tư vấn lắp đặt thiết kế hệ số làm việc, SF

a) Lắp đặt, thiết kế Motor Giảm Tốc 15HP 11KW ratio 20 trục thẳng R

  • Gồm có 6 cách lắp đặt như hình sau.
  • Gồm có 3 cách thiết kế hộp cực điện: phía trên, bên trái, bên phải của thân mô tơ

Lắp đặt, thiết kế Motor Giảm Tốc 11kw 15HP trục thẳng R

b) Hệ số SF Service Factor Giảm Tốc R 15HP 11KW ratio 20

  • SF 1.2 -1.4 làm việc 8 tiếng /1 ngày
  • SF 2 – 3.2 làm việc  16 - 24 tiếng/ ngày
  • SF 0.8 – 1 làm việc dưới 8 tiếng / ngày



7) Thông số kỹ thuật motor giảm tốc 11kw 15HP mặt bích

Tên ảnh: 1: Motor liền hộp số B5, 2: Hộp số RF, 3: Động cơ giảm tốc chân đế mặt bích

motor giảm tốc 11kw 15HP mặt bích

a) Bản vẽ kỹ thuật giảm tốc mặt bích 15HP 11KW ratio 20 4 Pole

Có nhiều kích cỡ hôp giảm tốc mặt bích. Tại bản vẽ sau chúng ta lấy ví dụ là hộp số

R97

  • Đường kính mặt bích R97: 350mm
  • Tổng chiều dài motor bích + hộp giảm tốc: 1097mm
  • Đường kính trục 60mm

a)	Bản vẽ kỹ thuật giảm tốc mặt bích 15HP 11kw 4 Pole

b) Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra

Trục ra còn gọi là trục truyền động, trục thứ cấp, trục lớn, trục chịu tải chịu lực

Với motor 4P Ratio 1:3 tới 1:200, trục ra sẽ được giảm tốc như cột mầu đỏ sau

Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra



8) Video clip động cơ giảm tốc R 15HP 11KW ratio 20

a) Tiếng Anh, Motor hộp số 15HP 11KW ratio 20 gắn phanh từ

b) Tiếng Việt, Động Cơ Hộp số 11kw tới 37kw



9) Chất lượng hộp số giảm tốc 15HP 11KW ratio 20 thương hiệu MINHMOTOR

  • Bánh răng là thép nhiệt luyện chống mòn, độ cứng vượt trội, làm từ máy CNC của Đức, Ý Nhật.
  • Dầu mỡ bôi trơn truyền động nhập khẩu từ Nhật
  • Thời hạn bảo hành 4 năm dài nhất Việt Nam
  • Trọng lượng và trọng tải nặng hơn những giảm tốc khác
  • Motor điện xuất khẩu Châu Âu IE1 E2 IE3, siêu tiết kiệm điện
  • Chứng chỉ chất lượng xuất khẩu Châu Âu, hiệp hội kiểm định Anh và Italia



Motor Giảm Tốc 11kw 15HP

Sản phẩm Motor Giảm Tốc 11kw 15HP , mã R là dòng sản phẩm chuyên dụng để làm việc nặng, tỉ số truyền đa dạng từ 1/10 cho tới 1/3000. Công suất phổ biến là từ 11kw 15HP cho tới 37kw 50HP. 1) Ưu điểm của sản phẩm MinhMotor như sau:

+ Bánh răng dày, làm từ máy robot CNC của Châu Âu, tuổi thọ sản phẩm tới 10 năm

+ Dầu mỡ bảo quản bánh răng là loại nhập từ Nhật Bản, nhiệt độ vận hành cực mát giúp nhông bánh răng siêu bền

+ Vòng bi bạc đạn của Motor Giảm Tốc 11kw 15HP đủ tiêu chuẩn lắp cho các nhà máy Mỹ, Canada.

2) Kích thước của hộp giảm tốc dùng cho Motor Giảm Tốc 11kw 15HP

Kích cỡ phổ biến là 97, 107, 137, lần lượt có đường kính trục ra là 60mm, 70mm, 90mm. Tỉ số truyền càng cao thì cần trục lớn hơn và bánh răng bên trong dày nặng hơn.

3) Chi tiết sản phẩm Motor Giảm Tốc 11kw 15HP

Sau đây là video sản phẩm thực tế Motor Giảm Tốc 11kw 15HP cùng hình ảnh hàng ngàn mẫu giảm tốc khác tại kho hàng MinhMotor.

4) Cách đọc tem với từng motor hộp số loại bánh răng xoắn ốc R

VD: RF  97 -  Y 15 – 4P – 60 – M2 – 270 độ

R nghĩa là loại giảm tốc bánh răng xoắn ốc

F nghĩa là Flange (Flange nghĩa là mặt bích)

Số 97 chỉ là mã số hộp giảm tốc. Loại lớn nhất ký hiệu là 167,

Chữ Y là motor 3 pha, 15 là 15 kilowatt, 4P là motor có 4 cực – tốc độ 1450 vòng /phút.

Số 60 là tỉ số truyền (ratio).

M2 là phương lắp đặt giảm tốc,  270 độ là vị trí lắp hộp cực điện.

5) Bản vẽ kỹ thuật giảm tốc R tổng quát từ 11kw tới 37kw, trong đó có  Motor Giảm Tốc 11kw 15HP

  R – Gear Motor Drawing from 11kw to 37 kw

a) Bản vẽ kỹ thuật

b) Kích thước
