Motor Giảm Tốc 11Kw 15Hp 1/30

5.347 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor giảm tốc 11kW 15HP 1/30 hay động cơ giảm tốc 15HP 11kW tỉ số truyền 30, 3 pha, ratio 30 là thiết bị công nghiệp truyền động tải nặng, khỏe, điện áp 3 pha 380v, 415v, 400v là thiết bị điện công nghiệp truyền động tải khỏe, nặng, điện áp 3 pha 380v, 400v, 415v.

Sau đây là những motor giảm tốc 11Kw 15Hp ratio tỉ số truyền 30 xuất khẩu Châu Âu, sản xuất bằng công nghệ Nhật và Ý, giá thành ưu đãi nhất thị trường motor giảm tốc 3 pha Việt Nam.

1) Thông số kỹ thuật motor giảm tốc 11Kw 15Hp 1/30

  • Tốc độ: Motor giảm tốc 11kw 15Hp  1/30 ratio i = 30, nghĩa là tốc độ motor điện ở trục ra giảm đi 30 lần. Motor tốc độ 1400 / 30 = 47 hoặc 1500 / 30 = 50. Tốc độ trục ra khoảng 47 - 50 vòng / 1 phút( rpm)
  • Điện áp: 3 pha 380V

Kích thước hộp giảm tốc lắp với motor 11kw như sau:

  • R87 đường kính trục 50, tỉ số truyền thường là từ 5 tới 22
  • R97 đường kính trục 60, tỉ số truyền thường là từ 6 tới 43
  • R107 đường kính trục 70, tỉ số truyền thường là từ 18 tới 66
  • R137 đường kính trục 90, tỉ số truyền thường là từ 33 tới 142
  • R147 đường kính trục 110, tỉ số truyền thường là từ 53 tới 163
  • R167 đường kính trục120, tỉ số truyền thường là từ 83 tới 187

hộp Số Giảm Tốc 15HP 11KW ratio 20

2) Phân loại động cơ giảm tốc 11Kw 15Hp ratio 30 chân đế

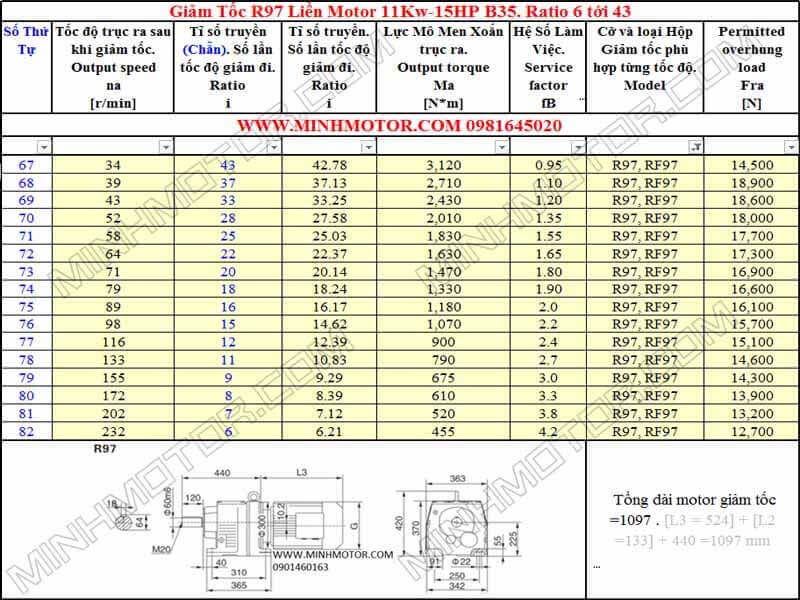

a) Motor giảm tốc 11Kw 15Hp 1/30 R97

  • Đường kính trục: 60 mm
  • Tổng dài: 1076 mm
  • Tổng cao: 378 mm
  • Lực momen xoắn khoảng 2010 - 2430 Nm

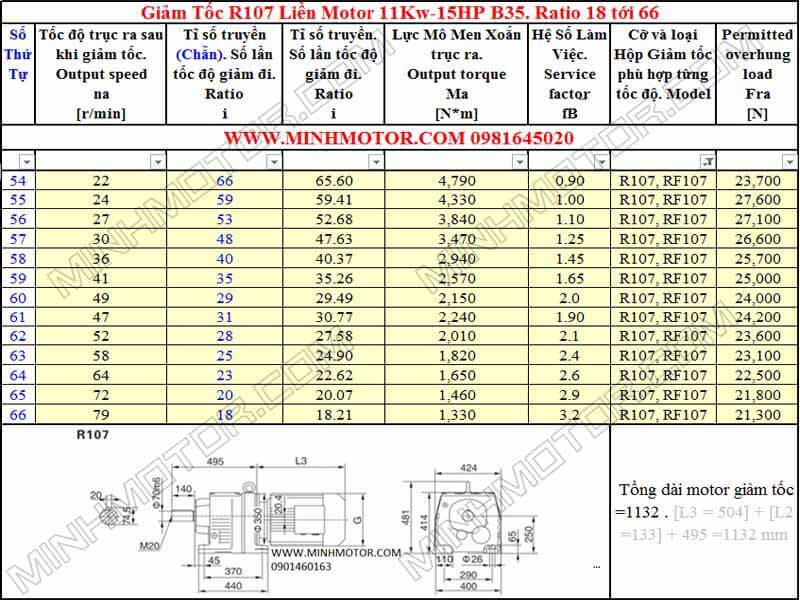

b) Motor hộp số giảm tốc 11Kw 15Hp 1/30 R107

  • Đường kính trục motor giảm tốc: 70 mm
  • Tổng dài: 1131 mm
  • Tổng cao: 418 mm
  • Lực momen xoắn khoảng 2240 Nn

Motor giảm tốc 11Kw 15Hp 1/20 R107

c) Động cơ hộp số giảm tốc 11Kw 15Hp tỉ số truyền 30 R137

Motor giảm tốc 11Kw 15Hp tỉ số truyền 20 R137

d) Motor giảm tốc 11Kw 15Hp tỉ số truyền 30 R87

  • Đường kính trục: 50 mm
  • Tổng dài: 1008 mm
  • Tổng cao: 342.5 mm

Motor giảm tốc 11Kw 15Hp tỉ số truyền 20 R87

e) Motor giảm tốc 11Kw 15Hp tỉ số truyền 30 R147

  • Đường kính trục: 110 mm
  • Tổng dài: 1323 mm
  • Tổng cao: 575 mm

f) Motor giảm tốc 11Kw 15Hp tỉ số truyền 30 R167

  • Đường kính trục: 120 mm
  • Tổng dài: 1418 mm
  • Tổng cao: 685 mm

Motor giảm tốc 11Kw 15Hp tỉ số truyền 20 R167

Video động cơ giảm tốc R 15HP 11KW

Video động cơ giảm tốc 11Kw 15HP

3) Thông số kỹ thuật motor giảm tốc 15HP 11KW ratio 30 mặt bích

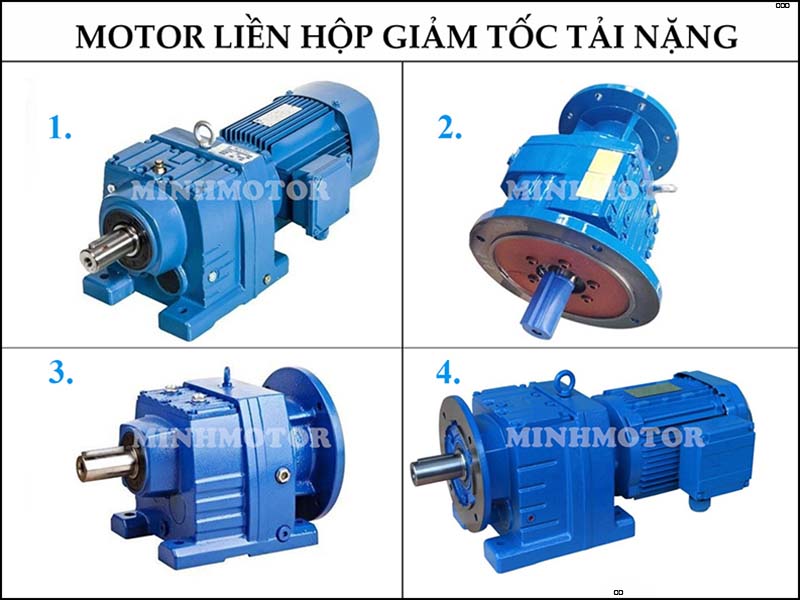

Tên ảnh: 1: Motor liền hộp số B5, 2: Hộp số RF, 3: Động cơ giảm tốc chân đế mặt bích

motor giảm tốc 11kw 15HP mặt bích

Bản vẽ kỹ thuật giảm tốc mặt bích 15HP 11KW ratio 30 4 Pole

Có nhiều kích cỡ hôp giảm tốc mặt bích. Tại bản vẽ sau chúng ta lấy ví dụ là hộp số

R97

  • Đường kính mặt bích R97: 350mm
  • Tổng chiều dài motor bích + hộp giảm tốc: 1097mm
  • Đường kính trục 60mm

Bản vẽ kỹ thuật giảm tốc mặt bích 15HP 11kw 4 Pole

Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra

Trục ra còn gọi là trục truyền động, trục thứ cấp, trục lớn, trục chịu tải chịu lực

Với motor 4P Ratio 1:3 tới 1:200, trục ra sẽ được giảm tốc như cột màu đỏ sau:

Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra

4) Ưu điểm của động cơ giảm tốc 11Kw 15Hp 1/30

  • Bánh răng là thép nhiệt luyện chống mòn, độ cứng vượt trội, làm từ máy CNC của Đức, Ý Nhật.
  • Dầu mỡ bôi trơn truyền động nhập khẩu từ Nhật
  • Thời hạn bảo hành 4 năm dài nhất Việt Nam
  • Trọng lượng và trọng tải nặng hơn những giảm tốc khác
  • Motor điện xuất khẩu Châu Âu IE1 E2 IE3, siêu tiết kiệm điện
  • Chứng chỉ chất lượng xuất khẩu Châu Âu, hiệp hội kiểm định Anh và Italia.

Động Cơ Giảm Tốc 15HP 11KW ratio 20 R97

5) Tư vấn lắp đặt thiết kế hệ số làm việc SF

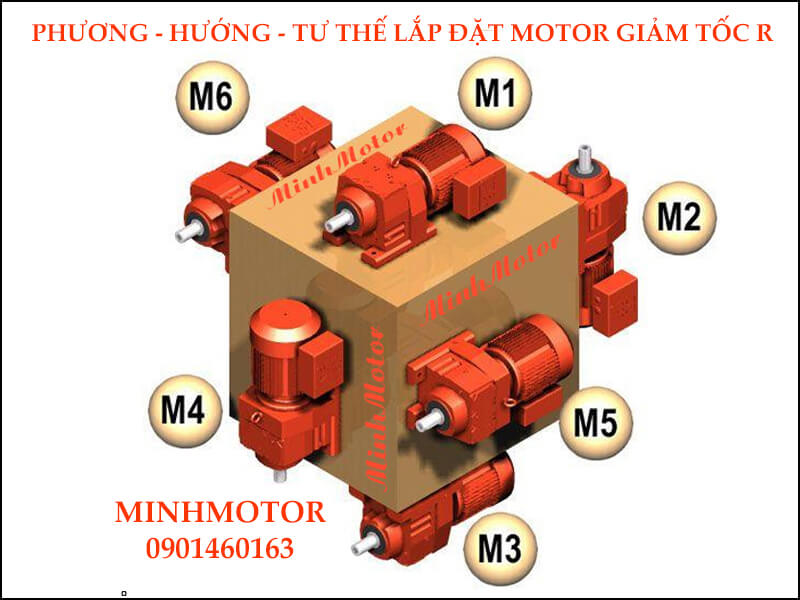

Lắp đặt, thiết kế Motor Giảm Tốc 15HP 11KW ratio 30 trục thẳng R

  • Gồm có 6 cách lắp đặt như hình sau.
  • Gồm có 3 cách thiết kế hộp cực điện: phía trên, bên trái, bên phải của thân motor

Lắp đặt, thiết kế Motor Giảm Tốc 11kw 15HP trục thẳng R

Hệ số SF Service Factor Giảm Tốc R 15HP 11KW ratio 10

  • SF 1.2 -1.4 làm việc 8 tiếng /1 ngày
  • SF 2 – 3.2 làm việc  16 - 24 tiếng/ ngày
  • SF 0.8 – 1 làm việc dưới 8 tiếng / ngày

6) Ứng dụng của động cơ giảm tốc 11Kw 15Hp 1/30

Ứng dụng: máy ép gỗ, máy uốn thép, máy cán tôn, sản xuất băng tải, máy nghiền vật liệu, trộn bột làm bánh, nâng thiết bị đóng tàu...

Các motor giảm tốc 11kw tải nặng:

  • Motor giảm tốc bánh răng côn K, trục truyền động vuông 90 độ so với trục motor.
  • Động cơ hộp giảm tốc trục thẳng R, RF, trục lồi, trục ra song song, trục lõm, cốt ra vuông góc.
  • Motor giảm tốc cycloid từ X6 tới X10 hoặc B4 tới B8, chống rung shock.
  • Động cơ hộp số trên tàu biển, trên giản khoan dầu có bão, làm việc môi trường khó khăn.
