Motor giảm tốc 11kW 15HP 1/10 hay động cơ giảm tốc 15HP 11kW tỉ số truyền 10, 3 pha, ratio 10 là thiết bị điện công nghiệp truyền động tải khỏe, nặng, điện áp 3 pha 380v, 400v, 415v.

Sau đây là những motor giảm tốc 11Kw 15Hp ratio tỉ số truyền 5 xuất khẩu Châu Âu, sản xuất bằng công nghệ Nhật và Ý, giá thành ưu đãi nhất thị trường motor giảm tốc 3 pha Việt Nam.

1) Thông số kỹ thuật motor giảm tốc 11Kw 15Hp 1/10

  • Tốc độ: Motor giảm tốc 11kw 15Hp  1/10, ratio i = 10, nghĩa là tốc độ motor điện ở trục ra giảm đi 10 lần. Motor tốc độ 1400 / 10 = 140 hoặc 1500 / 10 = 150. Tốc độ trục ra khoảng 140-150 vòng / 1 phút( rpm)
  • Điện áp: 3 pha 380V

Kích thước hộp giảm tốc lắp với motor 11kw như sau:

  • R87 đường kính trục 50, tỉ số truyền thường là từ 5 tới 22
  • R97 đường kính trục 60, tỉ số truyền thường là từ 6 tới 43
  • R107 đường kính trục 70, tỉ số truyền thường là từ 18 tới 66
  • R137 đường kính trục 90, tỉ số truyền thường là từ 33 tới 142
  • R147 đường kính trục 110, tỉ số truyền thường là từ 53 tới 163
  • R167 đường kính trục120, tỉ số truyền thường là từ 83 tới 187

hộp Số Giảm Tốc 15HP 11KW ratio 20

2) Phân loại động cơ giảm tốc 11Kw 15Hp ratio 10

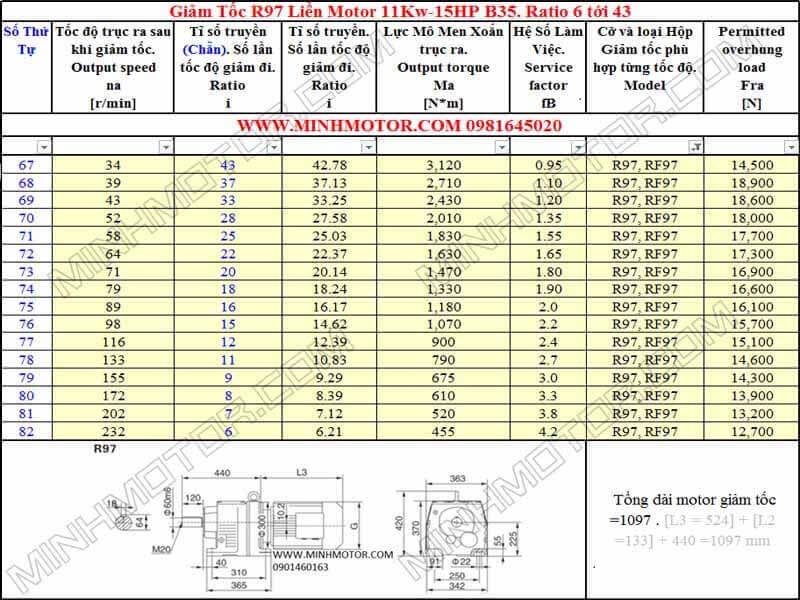

a) Motor giảm tốc 11Kw 15Hp 1/10 R97

  • Đường kính trục: 60 mm
  • Tổng dài: 1076 mm
  • Tổng cao: 378 mm
  • Lực momen xoắn khoảng 790 Nm

b) Motor hộp số giảm tốc 11Kw 15Hp 1/10 R107

Motor giảm tốc 11Kw 15Hp 1/20 R107

c) Động cơ hộp số giảm tốc 11Kw 15Hp tỉ số truyền 10 R137

Motor giảm tốc 11Kw 15Hp tỉ số truyền 20 R137

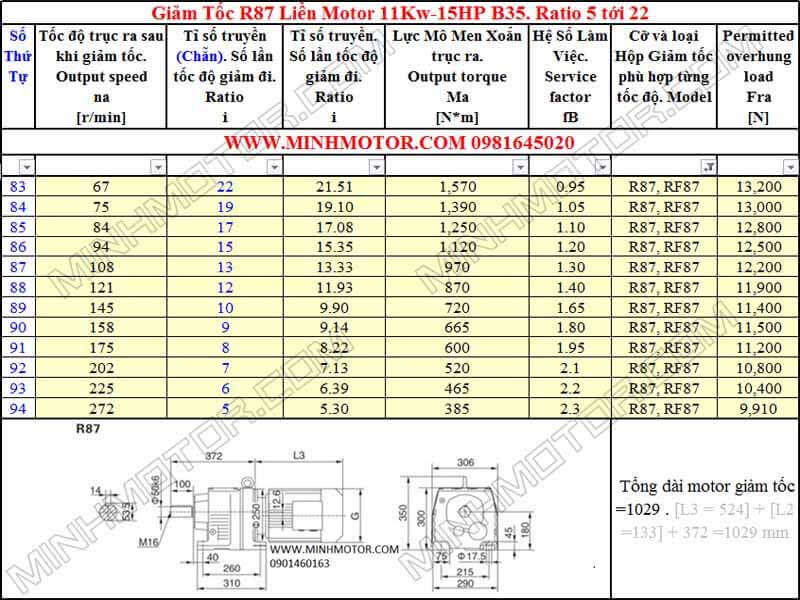

d) Motor giảm tốc 11Kw 15Hp tỉ số truyền 10 R87

  • Đường kính trục: 50 mm
  • Tổng dài: 1008 mm
  • Tổng cao: 342.5 mm
  • Lực momen xoắn khoảng 720 Nm

Motor giảm tốc 11Kw 15Hp tỉ số truyền 20 R87

e) Motor giảm tốc 11Kw 15Hp tỉ số truyền 10 R147

  • Đường kính trục: 110 mm
  • Tổng dài: 1323 mm
  • Tổng cao: 575 mm

f) Motor giảm tốc 11Kw 15Hp tỉ số truyền 10 R167

  • Đường kính trục: 120 mm
  • Tổng dài: 1418 mm
  • Tổng cao: 685 mm

Motor giảm tốc 11Kw 15Hp tỉ số truyền 20 R167

Video động cơ giảm tốc R 15HP 11KW

Video động cơ giảm tốc 11Kw 15HP

3) Bản vẽ motor giảm tốc 15HP 11KW ratio 10 mặt bích

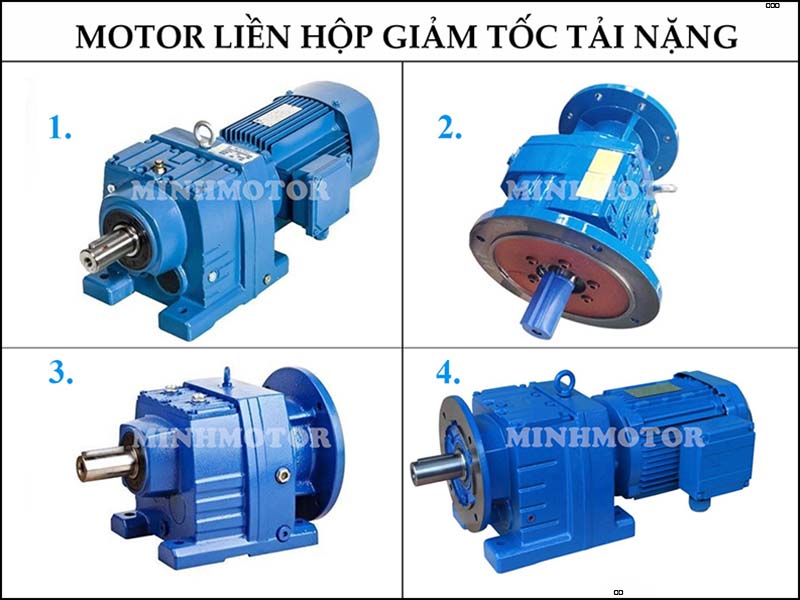

Tên ảnh: 1: Motor liền hộp số B5, 2: Hộp số RF, 3: Động cơ giảm tốc chân đế mặt bích

Thông số kỹ thuật motor giảm tốc 11kw 15HP mặt bích

Bản vẽ kỹ thuật giảm tốc mặt bích 15HP 11KW ratio 10 4 Pole

Có nhiều kích cỡ hôp giảm tốc mặt bích. Tại bản vẽ sau chúng ta lấy ví dụ là hộp số

R97

  • Đường kính mặt bích R97: 350mm
  • Tổng chiều dài motor bích + hộp giảm tốc: 1097mm
  • Đường kính trục 60mm

Bản vẽ kỹ thuật giảm tốc mặt bích 15HP 11kw 4 Pole

Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra

Trục ra còn gọi là trục truyền động, trục thứ cấp, trục lớn, trục chịu tải chịu lực

Với motor 4P Ratio 1:3 tới 1:200, trục ra sẽ được giảm tốc như cột màu đỏ sau:

Bảng tính tỉ số truyền ratio, số lần giảm tốc, tốc độ trục ra

4) Ưu điểm của động cơ giảm tốc 11Kw 15Hp 1/10

  • Trục cốt làm bằng thép chống rỉ, bền như inox
  • Bánh răng nhông nhiệt luyện tạo độ chống mòn và siêu cứng, lực mô men khỏe, tuổi thọ 7-9 năm.
  • Motor giảm tốc 11kW 15HP bạc đạn, vòng bi tiêu chuẩn xuất khẩu Mỹ
  • Mỡ làm mát của Nhật, nhiều nhà máy dùng nhất Việt Nam.

Động Cơ Giảm Tốc 15HP 11KW ratio 20 R97

5) Tư vấn lắp đặt thiết kế hệ số làm việc SF

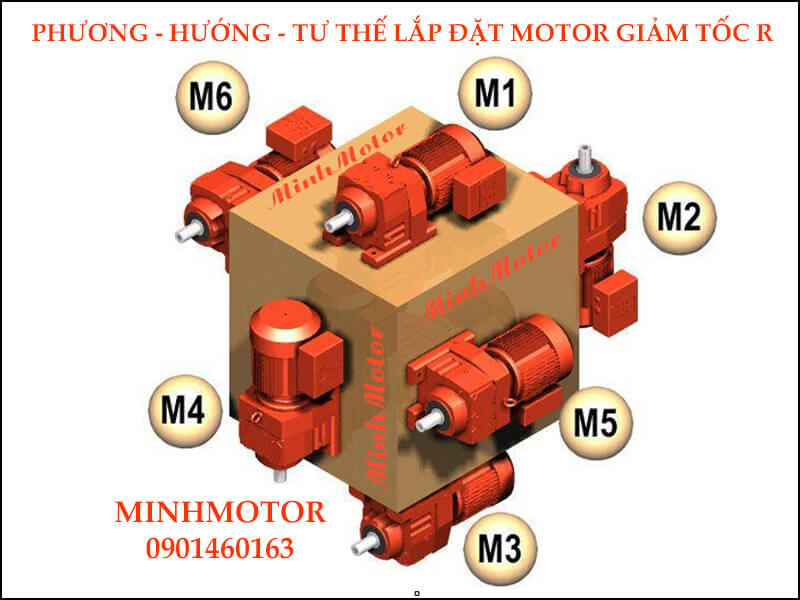

Lắp đặt, thiết kế Motor Giảm Tốc 15HP 11KW ratio 10 trục thẳng R

  • Gồm có 6 cách lắp đặt như hình sau.
  • Gồm có 3 cách thiết kế hộp cực điện: phía trên, bên trái, bên phải của thân motor

Lắp đặt, thiết kế Motor Giảm Tốc 11kw 15HP trục thẳng R

Hệ số SF Service Factor Giảm Tốc R 15HP 11KW ratio 10

  • SF 1.2 -1.4 làm việc 8 tiếng /1 ngày
  • SF 2 – 3.2 làm việc  16 - 24 tiếng/ ngày
  • SF 0.8 – 1 làm việc dưới 8 tiếng / ngày

6) Ứng dụng của động cơ giảm tốc 11Kw 15Hp 1/10

Ứng dụng: sản xuất băng chuyền, tời hàng, máy nghiền vật liệu, cửa cuốn, máy cán tôn, nâng thiết bị đóng tàu, dây truyền làm vacxin thuốc chống covid 19, máy uốn thép,...

Các động cơ giảm tốc 11kw tải nặng:

  • Motor hộp giảm tốc trục thẳng R, RF, cốt ra vuông góc, trục lồi, trục lõm, trục ra song song.
  • Động cơ giảm tốc bánh răng côn K, trục truyền động vuông 90 độ so với trục motor.
  • Motor giảm tốc cycloid từ B4 tới B8 hoặc X6 tới X10 chống rung shock, làm việc trong môi trường khắc nghiệt
  • Động cơ hộp số tải nặng, có phanh vận hành ngoài trời IP55, chống rung shock.

7) Nhà phân phối Bộ giảm tốc 15HP 11KW ratio 10 thương hiệu MINHMOTOR

  • Bánh răng là thép nhiệt luyện chống mòn, độ cứng vượt trội, làm từ máy CNC của Đức, Ý Nhật.
  • Dầu mỡ bôi trơn truyền động nhập khẩu từ Nhật
  • Thời hạn bảo hành 4 năm dài nhất Việt Nam
  • Trọng lượng và trọng tải nặng hơn những giảm tốc khác
  • Motor giảm tốc 11kw 15hp xuất khẩu Châu Âu IE1 E2 IE3, siêu tiết kiệm điện
  • Chứng chỉ chất lượng xuất khẩu Châu Âu, hiệp hội kiểm định Anh và Italia
