Motor giảm tốc 3.7kW 5HP tỉ số truyền 23

2.731 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor giảm tốc 3.7kW 5HP tỉ số truyền 23, động cơ giảm tốc 3.7kW 5HP ratio 1/23

Công dụng: máy đào đất tàu điện ngầm, máy nhuộm vải vóc, máy khai thác dầu mỏ, máy ép ván gỗ, máy giặt và vắt khô quần áo.

1) Bản vẽ Motor giảm tốc 3.7kW 5HP tỉ số truyền 23, chân đế

motor giảm tốc 3.7kw 5hp chân đế tỉ số truyền 23 đường kính trục 45 mm

Tên hộp giảm tốc XWD4

Đường kính trục 45 mm

Tổng cao 275 mm

Tổng dài 682 mm

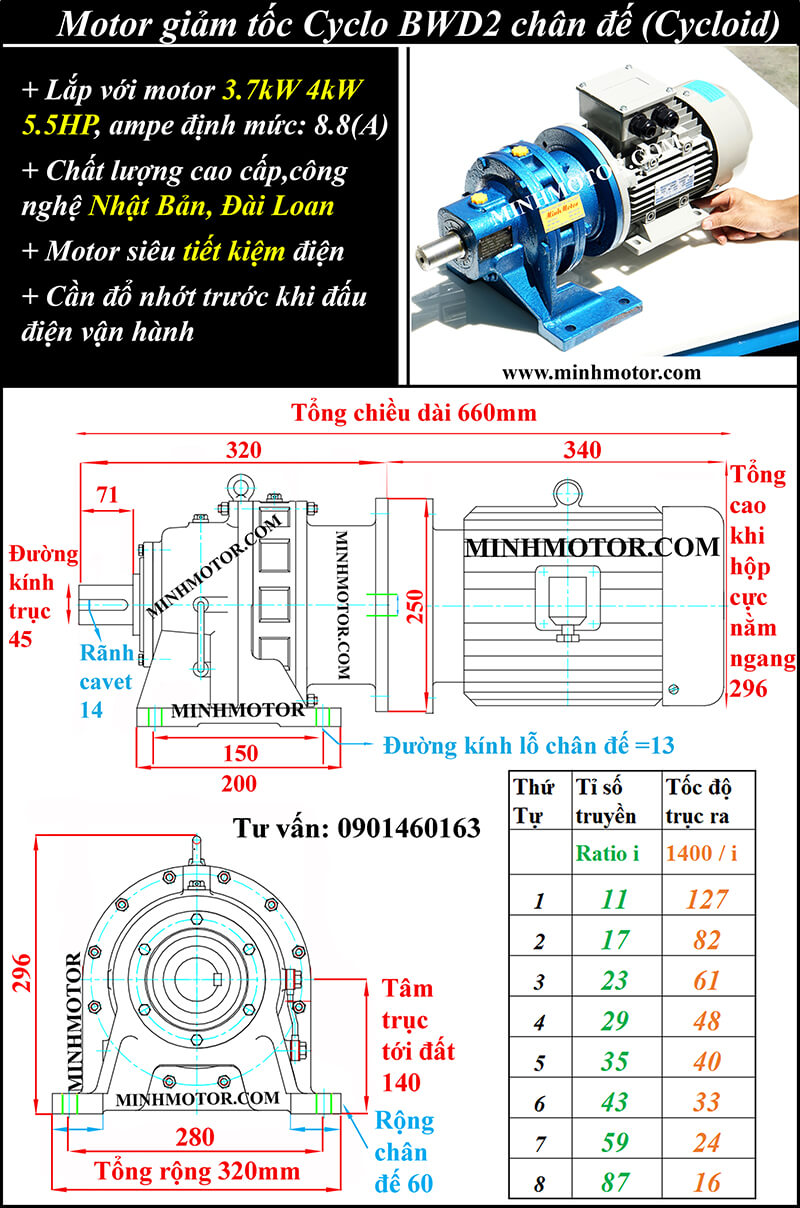

Mã hộp giảm tốc BWD2

Đường kính trục 45 mm

Tổng cao 255 mm

Tổng dài > 580 mm

motor giảm tốc 3.7kw 5hp chân đế tỉ số truyền 23 đường kính trục 55 mm

Tên hộp giảm tốc XWD5

Đường kính trục 55 mm

Tổng cao 356 mm

Tổng dài 730 mm

Mã hộp giảm tốc BWD3

Đường kính trục 55 mm

Tổng cao 356 mm

Tổng dài > 650 mm

2) Thông số kỹ thuật Motor giảm tốc 3.7kW 5HP ratio 23 mặt bích

motor giảm tốc 3.7kw 5hp mặt bích tỉ số truyền 23 đường kính ngoài mặt bích 260 mm

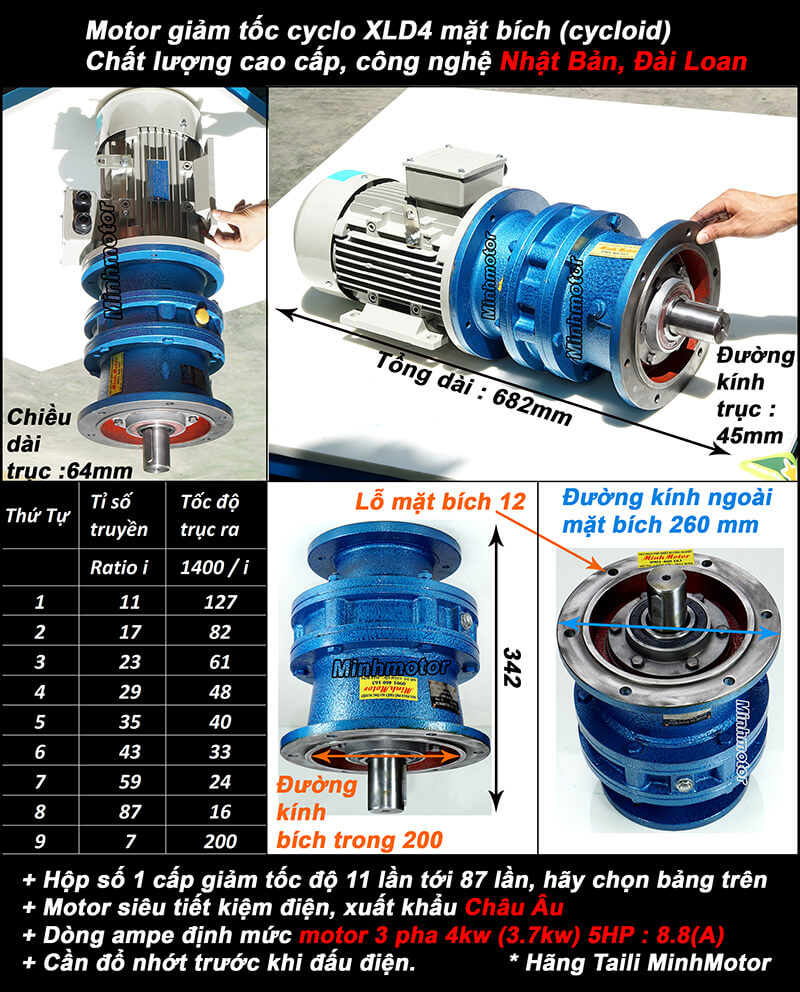

Ký hiệu hộp giảm tốc XLD4

Đường kính trục 45 mm

Đường kính ngoài mặt bích 260 mm

Tổng dài 680 mm

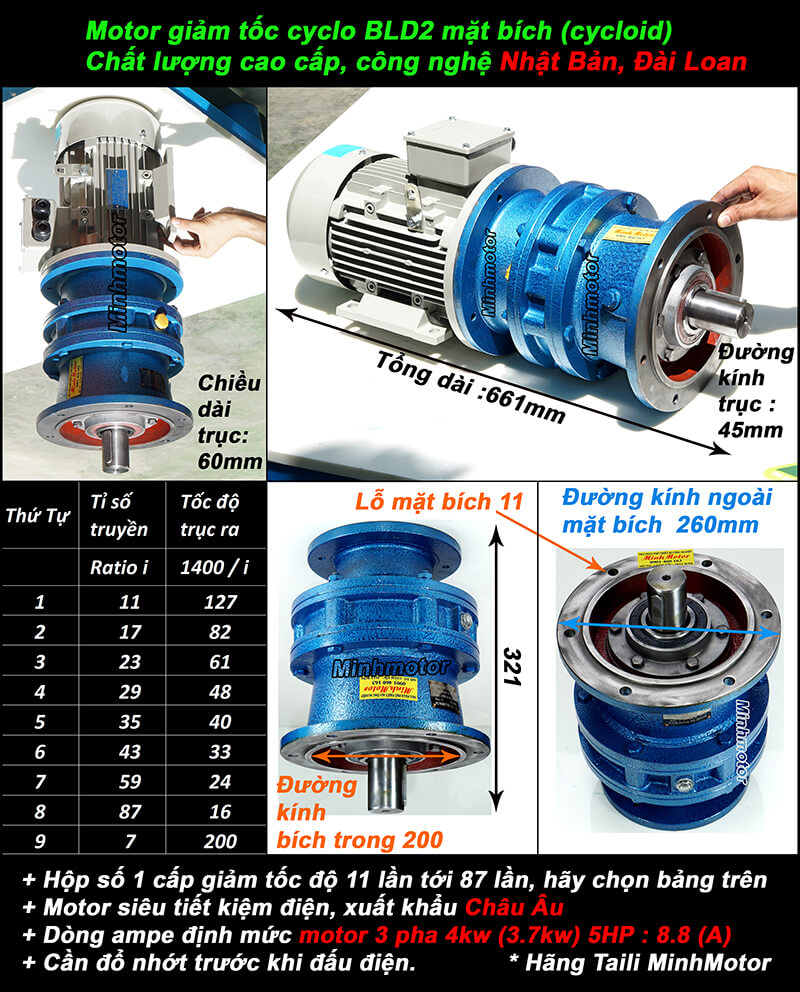

Kiểu hộp giảm tốc BLD2

Đường kính trục 45 mm

Đường kính ngoài mặt bích 260 mm

Tổng dài > 586 mm

motor giảm tốc 3.7kw 5hp mặt bích tỉ số truyền 23 đường kính ngoài mặt bích 340 mm

Ký hiệu hộp giảm tốc XLD5

Đường kính trục 55 mm

Đường kính ngoài mặt bích 340 mm

Tổng dài 671 mm

Kiểu hộp giảm tốc BLD3

Đường kính trục 55 mm

Đường kính ngoài mặt bích 340 mm

Tổng dài > 634 mm

3) Motor giảm tốc tải nặng 3.7kW 5HP R77, tỉ số truyền 23, 22, 24, trục thẳng cốt dương

Motor giảm tốc tải nặng 3.7kW 5HP R77 ratio 23.37

  • Đường kính trục: 40 mm - 50 mm
  • Tốc độ trục ra sau khi giảm tốc = 62 vòng/phút vì tỉ số truyền ratio = 23.37, 1450 / 23.37 = 62
  • Motor giảm tốc 3 pha 3.7kw: Momen xoắn cực đại đạt: 10600 Nm
  • SF – hệ số làm việc – hệ số tải: 1.30
  • Tổng chiều dài: 750 mm
  • Tổng chiều cao: 273 mm
