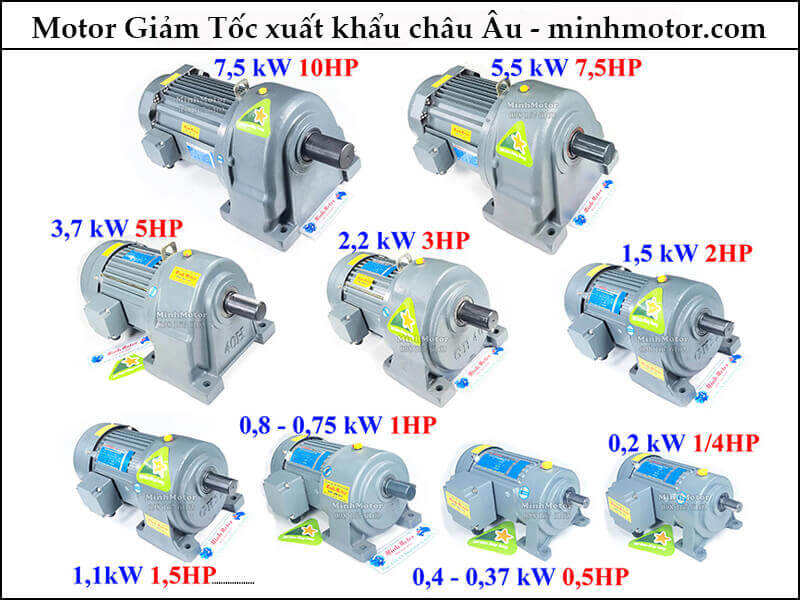

Motor giảm tốc Wanshsin 1,5kW 2HP là bộ motor 3 pha 4 cực liền hộp số bánh răng trụ của Wanshsin, cỡ 2 ngựa cho băng tải, vít tải, gầu tải và máy trộn trong nhà máy. Motor quay khoảng 1.400 vòng/phút, trục ra còn khoảng 14–467 vòng/phút theo tỉ số 1/3 đến 1/100, mô men từ khoảng 28 tới 920 Nm.
Trục ra 32 mm hoặc 40 mm theo tỉ số; dòng định mức khoảng 3,7 A ở 380V. Cùng công suất có bản GH chân đế, GV mặt bích, trục thẳng, phòng nổ, có phanh, hộp số tải nặng và bản cốt ngang trục vuông góc.
Chi tiết số liệu của động cơ Wanshsin 1.5kw mặt mâm được thể hiện qua hình sau:
c) Motor giảm tốc Wanshsin 1.5kw 2HP trục thẳng
Motor giảm tốc Wanshsin 2HP trục thẳng có ratio tỷ số truyền: i = 11, 17, 23, 29, 35, 43, 59, 121.

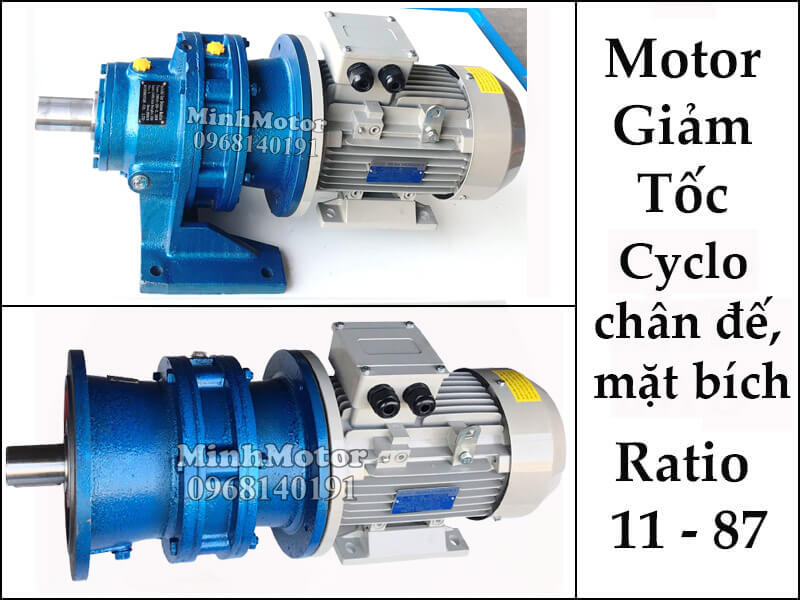

Hộp số cyclo với các mã thông dụng như kiểu chân đế: X2/B0 , X3/B1, X4/B2, X5/B3, X6/B4, X7/B5, X8/6.
Kiểu mặt bích có các mã hàng: XL2/BL0 , XL3/BL1, XL4/BL2, XL5/BL3, XL6/BL4, XL7/BL5, XL8/BL6.
Dưới đây là thông số chi tiết động cơ điện Wanshsin 2HP hộp số X3/B0 chân đế trục ra 35mm ratio i = 17
Dưới đây là bản vẽ motor Wanshsin 1.5kw hộp số XL3/BL1 mặt bích trục ra 35, đường kính mặt bích 230mm ratio i = 17
d) Motor giảm tốc Wanshsin 2HP 1.5kw phòng nổ
Motor Wanshsin phòng nổ có hộp cực dày gấp 2 đến 3 lần hộp cực motor bình thường, đảm bảo an toàn phòng nổ khi có sự cố.
Motor giảm tốc Wanshsin phòng nổ được kết hợp từ motor phòng nổ Wanshsin 1.5kw lắp với hộp số NMRV size 75 có trục ra 28mm như hình sau:
e) Motor giảm tốc Wanshsin 2HP 1.5kw có phanh
Motor Wanshsin có thắng ở đuôi nên motor dài hơn các loại motor thông thường
Sau khi lắp motor với các loại hộp số giảm tốc như: trục dương, trục âm, trục vít, bánh răng... thì tốc độ vòng ra từ 147 vòng - 23 vòng/phút
Motor có thắng giúp hãm quán tính khi có sự cố hoặc mất điện, dây chuyền sản xuất vận hành an toàn hơn.
f) Motor Wanshsin 1.5kw 2HP hộp số tải nặng
Trong môi trường hoạt động liên tục và làm việc nặng thì motor giảm tốc tải nặng là lựa chọn tối ưu giúp vận hành êm ái.
Sau đây là bản vẽ motor Wanshsin 1.5kw kết hợp với hộp giảm tốc bánh răng côn K47 đường kính trục âm 35mm
g) Motor Wanshsin 2HP 1.5kw giảm tốc cốt ngang
ộng cơ điện Wanshsin 1.5kw lắp đứng tiết kiệm diện tích, hộp cố cốt ngang có thể linh hoạt đổi chiều lắp trục.
Hộp giảm tốc WP dạng đứng size 80 phù hợp với motor Wanshsin 1.5kw có tỷ số truyền: 1/30, 1/10, 1/20, 1/40, 1/50, 1/60
3. Ứng dụng motor giảm tốc Wanshsin 1,5kW 2HP với từng tỉ số truyền: tốc độ, mô men
Model motor giảm tốc Wanshsin 1,5kW 2HP: chân đế GH32-1500W, GH40-1500W; mặt bích GV32-1500W, GV40-1500W. Số cuối mã là tỉ số truyền.
Tỉ số truyền
Model chân đế
Model mặt bích
Tốc độ trục ra
Mô men trục ra
Ứng dụng
1/3
GH32-1500W-3S
GV32-1500W-3S
467 vòng/phút
28 Nm
Máy khuấy nhũ tương, keo dán bồn khoảng 1 m³
1/5
GH32-1500W-5S
GV32-1500W-5S
280 vòng/phút
46 Nm
Máy đánh tơi phân hữu cơ
1/10
GH32-1500W-10S
GV32-1500W-10S
140 vòng/phút
92 Nm
Máy nhào bột mì khoảng 25 kg mỗi mẻ
1/15
GH32-1500W-15S
GV32-1500W-15S
93 vòng/phút
138 Nm
Băng tải bao cám 50 kg nghiêng nhẹ
1/20
GH32-1500W-20S
GV32-1500W-20S
70 vòng/phút
184 Nm
Băng tải xích con lăn pallet
1/25
GH32-1500W-25S
GV32-1500W-25S
56 vòng/phút
230 Nm
Trục cấp liệu máy ép đùn gạch không nung
1/30
GH32-1500W-30S / GH40-1500W-30S
GV32-1500W-30S / GV40-1500W-30S
47 vòng/phút
276 Nm
Gầu tải cám, bột mì
1/40
GH40-1500W-40S
GV40-1500W-40S
35 vòng/phút
368 Nm
Vít tải mùn cưa, trấu cấp lò hơi
1/50
GH40-1500W-50S
GV40-1500W-50S
28 vòng/phút
460 Nm
Máy trộn phân bón khoảng 300 kg
1/60
GH40-1500W-60S
GV40-1500W-60S
23 vòng/phút
553 Nm
Lò sấy quay mùn cưa Ø1,2 m (qua xích)
1/75
19 vòng/phút
691 Nm
Máy kéo rút dây thép
1/80
GH40-1500W-80S
GV40-1500W-80S
18 vòng/phút
737 Nm
Xích cào than, cào xỉ lò hơi
1/90
GH40-1500W-90S
GV40-1500W-90S
16 vòng/phút
829 Nm
Cơ cấu chạy ngang cầu trục nhẹ (bản có phanh)
1/100
GH40-1500W-100S
GV40-1500W-100S
14 vòng/phút
921 Nm
Máy xoắn sắt mỹ thuật vuông 14–20 mm (thiết kế ở mục 5)
Tốc độ tính theo motor 4 cực khoảng 1.400 vòng/phút ở 50Hz.
Mô men tính với hiệu suất hộp khoảng 90%.
Cần dưới khoảng 14 vòng/phút: ghép thêm xích tăng tỉ số ngoài hộp, như ví dụ lò quay ở mục 5.
4. Ưu điểm motor giảm tốc Wanshsin 1,5kW 2HP: hộp trục vít, có phanh giữ tải, hợp vít tải, hợp cửa cống
Hiệu suất hộp bánh răng trụ khoảng 90%: so với hộp trục vít cùng tỉ số, tốn ít điện hơn khi chạy nhiều ca.
Có bản hộp số tải nặng cho máy chạy liên tục, tải giật như vít tải, xích cào.
Có bản phòng nổ cho khu hơi dung môi và bản phanh cho cơ cấu chạy ngang, cửa cống.
Dễ ghép xích tăng tỉ số ngoài hộp cho lò quay, trống sấy cần dưới 10 vòng/phút.
5. Thiết kế máy xoắn sắt mỹ thuật dùng motor giảm tốc Wanshsin 1,5kW 2HP tỉ số 1/100
Xưởng cửa sắt, lan can, cổng mỹ thuật: thanh sắt vuông 14–20 mm dài 1–3 m kẹp hai đầu, một đầu quay để xoắn thành hoa văn. Motor giảm tốc Wanshsin 1,5kW GH40-1500W-100S bản có phanh nối thẳng mâm kẹp qua khớp nối.
a) Cách vận hành máy xoắn sắt: mâm kẹp 14 vòng/phút, 5 vòng xoắn ~21 giây
Một đầu thanh kẹp vào mâm quay, đầu kia kẹp vào ụ đứng yên trượt trên ray theo chiều dài thanh.
Bàn đạp chạy/dừng; bộ đếm vòng dừng tự động khi đủ số vòng đặt trước.
Phanh đuôi motor giữ mâm đứng yên đúng góc: hoa văn các thanh giống nhau.
Công tắc đảo pha để xoắn chiều trái hoặc chiều phải.
b) Vì sao chọn motor 1,5kW và tỉ số 1/100: có 921 Nm, sắt vuông 20 cần ~564 Nm
Hạng mục
Cách tính
Kết quả
Tốc độ mâm kẹp
1.400 ÷ 100
14 vòng/phút
Thời gian xoắn 5 vòng
5 ÷ 14 × 60
~21 giây
Mô men xoắn sắt vuông 16 (thép CT3)
141 MPa × 16³ ÷ 3 × 1,5
~290 Nm
Mô men xoắn sắt vuông 20
141 MPa × 20³ ÷ 3 × 1,5
~564 Nm
Mô men motor tỉ số 1/100
9.550 × 1,5 ÷ 14 × 0,9
~921 Nm
Công suất khi xoắn vuông 20
564 × 2 × 3,14 × 14 ÷ 60
~827 W (55%)
Hệ số 1,5 tính thêm phần thép hóa bền khi xoắn nhiều vòng.
Vuông 20 dư ~1,6 lần; vuông 14–16 dư trên 3 lần, motor chạy mát cả ngày.
Bản 0,75kW tỉ số 1/100 chỉ ~460 Nm: xoắn được vuông 16, không đủ vuông 20.
Tỉ số 1/60 cho 23 vòng/phút, ~553 Nm: vừa nhanh khó dừng đúng góc, vừa thiếu lực cho vuông 20.
c) Lợi thế khi dùng motor giảm tốc Wanshsin 1,5kW: nối thẳng mâm kẹp, dừng đúng góc
Mô men 921 Nm ở trục 40 mm: gắn mâm kẹp qua khớp nối, không cần thêm bộ xích giảm tốc.
Bản có phanh dừng đúng góc: hoa văn đều giữa các thanh, không phải chỉnh tay.
Dòng ~3,7 A ở 380V; xưởng 1 pha dùng biến tần 1,5kW, chạy chậm lúc bắt đầu xoắn.
Bàn máy dài 3,5 m xoắn thanh tới 3 m, một thợ vận hành.
6. Câu hỏi thường gặp về motor giảm tốc Wanshsin 1,5kW 2HP
Motor giảm tốc Wanshsin 1,5kW 2HP có những model nào? Có bản chân đế GH32, GH40-1500W và bản mặt bích GV cùng cỡ. Ví dụ GH40-1500W-100S: chân đế, trục 40 mm, tỉ số 1/100.
Motor giảm tốc Wanshsin 2HP tỉ số 1/100 có mô men bao nhiêu? Khoảng 921 Nm ở 14 vòng/phút. Tỉ số 1/40 cho khoảng 368 Nm ở 35 vòng/phút; tỉ số 1/10 khoảng 92 Nm ở 140 vòng/phút.
Trục motor giảm tốc Wanshsin 1,5kW bao nhiêu mm? Có 2 cỡ theo tỉ số: 32 mm (1/3–1/30) và 40 mm (1/30–1/100). Lỗ chân đế, mặt bích xem bản vẽ ở mục 2.
Motor giảm tốc Wanshsin 1,5kW xoắn được sắt vuông bao nhiêu? Được sắt vuông 14–20 mm thép CT3 xoắn nguội, tỉ số 1/100 (mục 5). Vuông 22 cần ~750 Nm vẫn trong 921 Nm; vuông 25 cần ~1.100 Nm, vượt mức motor 1,5kW.
Motor giảm tốc Wanshsin 1,5kW có bản có phanh không? Có. Bản có phanh dùng cho máy xoắn sắt cần dừng đúng góc, băng tải dốc, cửa cống, cơ cấu chạy ngang cầu trục nhẹ.
Motor giảm tốc Wanshsin 2HP chạy điện 1 pha được không? Được, qua biến tần 1,5kW (dòng ra từ 7 A) vào 1 pha 220V, ra 3 pha 220V; đầu vào biến tần kéo khoảng 14–16 A.
Đấu motor Wanshsin 1,5kW vào 380V thế nào? Đấu sao (Y); aptomat 10 A, contactor 9–12 A, rơ le nhiệt dải 2,5–4 A chỉnh khoảng 3,7 A.
Đấu phanh của motor giảm tốc Wanshsin 1,5kW có phanh thế nào? Dây phanh nằm riêng trong hộp đấu dây; đấu theo sơ đồ trên nắp hộp để phanh nhả cùng lúc motor chạy, đóng ngay khi cắt điện.
Lắp khớp nối lên trục 40 mm cần lưu ý gì? Khớp nối lỗ 40 mm, then 12 mm; căn đồng tâm trục hộp số với trục mâm kẹp, lệch dưới khoảng 0,1 mm để vòng bi không nóng.
Phanh motor Wanshsin 1,5kW bao lâu phải chỉnh? Khi mâm dừng trượt quá khoảng 10° là phanh đã mòn. Máy xoắn sắt dừng nhiều lần mỗi ngày: kiểm tra khe phanh 3 tháng/lần.
Bụi sắt, vảy thép bám motor giảm tốc có sao không? Có. Vảy thép lọt vào lưới quạt, mạt sắt bám hộp đấu dây gây chạm chập; che chắn đuôi motor, vệ sinh cuối tuần.
Mâm kẹp trượt, thanh sắt không xoắn có phải motor yếu không? Không, nếu trục ra vẫn quay. Lỗi do má kẹp mòn hoặc siết chưa chặt; thay má kẹp, siết lại trước khi chạy.
Motor 1,5kW kêu ù, đứng máy khi xoắn sắt vuông 20 là do đâu? Do quá tải (thép cứng hơn CT3, xoắn quá nhiều vòng) hoặc mất 1 pha. Đo dòng: trên 3,7 A là quá tải; kiểm tra đủ 3 pha.
Hộp số Wanshsin 2HP nóng ở đầu trục ra là do đâu? Thường do khớp nối lệch tâm với trục mâm kẹp, đè lực lên vòng bi. Căn chỉnh lại đồng tâm, kiểm tra vòng bi.
