Motor Rung 1.5Kw 2Hp

Motor rung 1.5kW 2HP (động cơ rung 1.5kW 2HP, đầm rung 1.5kW 2HP) là động cơ điện 3 pha 380V (có bản 1 pha 220V) có gắn quả văng lệch tâm ở hai đầu trục; khi quay, quả văng tạo ra lực ly tâm làm toàn bộ thiết bị rung lên. Motor rung 1.5kW 2HP dùng cho đầm bàn bê tông, sàng rung và máy cấp liệu công nghiệp; lực rung điều chỉnh được bằng cách xoay góc lệch giữa các quả văng.

Sản phẩm thuộc danh mục motor rung, nhóm motor rung 3 pha.

1. Motor rung 1.5kW 2HP là gì?

Motor rung 1.5kW 2HP (vibration motor) là motor không đồng bộ được gia cố vỏ, trục và ổ bi để chịu rung liên tục. Hai đầu trục lắp quả văng lệch tâm (khối lệch tâm) có nắp che. Khi motor quay, quả văng sinh ra lực ly tâm theo chu kỳ, truyền xuống chân đế và làm thiết bị gắn motor rung theo. Lực rung được ghi bằng kN (1 kN ≈ 102 kgf) và phụ thuộc khối lượng, độ lệch của quả văng và tốc độ quay.

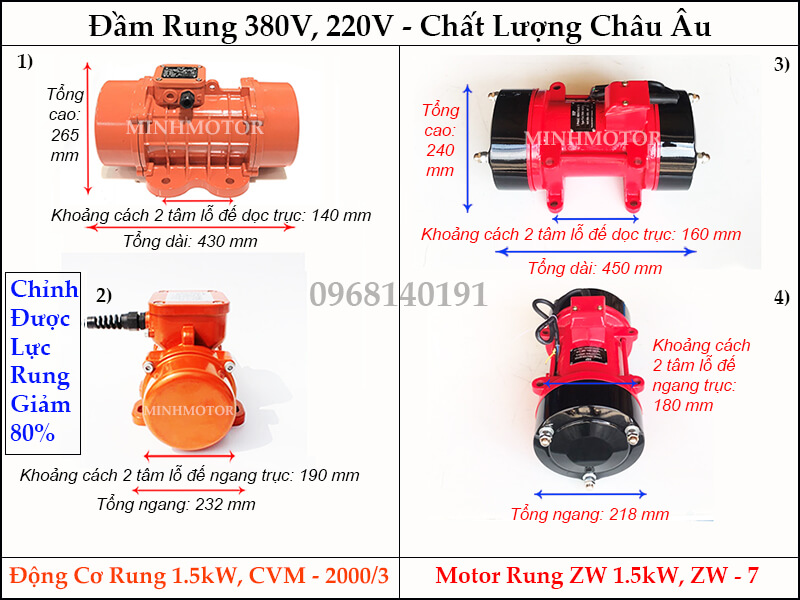

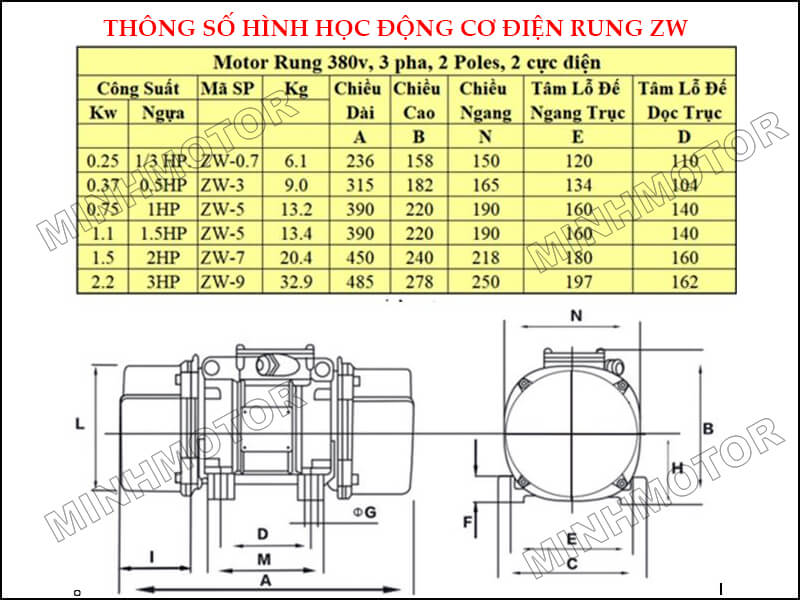

• Bản vẽ kích thước motor rung ZW-5 1.5kW (2HP) loại tải thường: dài 430 mm, rộng 225 mm, cao 250 mm
• Lỗ bắt chân đế: 135 mm dọc trục x 160 mm ngang trục

Motor rung 1.5kW 2HP 3 pha 380V (có bản 1 pha 220V)

2. Thông số kỹ thuật motor rung 1.5kW 2HP

a. Motor rung 1.5kW 2HP ZW-5 3 pha 380V, 3000 vòng/phút

b. Đầm rung 1.5kW 2HP ZW-5 1 pha 220V

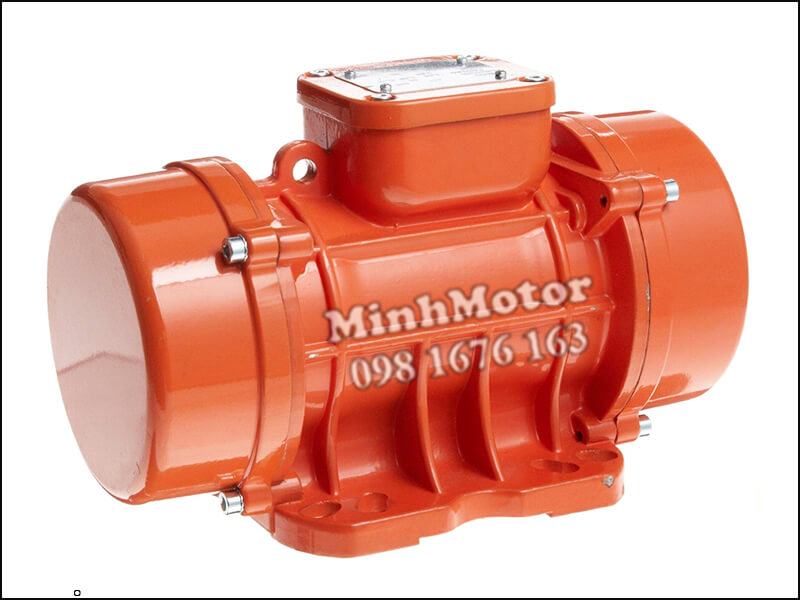

c. Motor rung 1.5kw 2HP CVM-1800/3 điều chỉnh lực rung tùy ý

Thông số lực rung là giá trị tối đa khi các quả văng trùng nhau; khi xoay lệch quả văng, lực rung giảm dần về khoảng 0 – 100% giá trị này.

3. Cấu tạo và nguyên lý hoạt động motor rung 1.5kW 2HP

• Vỏ motor: gang đúc hoặc thép có chân đế dày, gân tăng cứng để chịu lực rung.
• Stator và rotor: cuộn dây 3 pha, cách điện chịu rung.
• Trục và ổ bi: trục cứng, ổ bi chịu tải hướng kính lớn, bôi trơn sẵn.
• Quả văng lệch tâm: gồm quả văng cố định và quả văng điều chỉnh ở mỗi đầu trục, có vạch chia phần trăm lực rung.
• Nắp che quả văng: bảo vệ người vận hành và ngăn bụi.

Khi cấp điện 380V (có bản 1 pha 220V), rotor quay kéo theo quả văng. Lực ly tâm đổi hướng liên tục theo vòng quay tạo ra rung tròn. Nếu lắp hai motor rung giống nhau quay ngược chiều trên cùng một thiết bị, các thành phần lực triệt tiêu theo một phương và cộng lại theo phương còn lại, tạo rung thẳng – kiểu rung dùng cho sàng rung và máng cấp liệu.

4. Ứng dụng của motor rung 1.5kW 2HP

• Đầm bàn bê tông, bàn rung đúc cấu kiện bê tông, cống, cột điện, gạch block.
• Sàng rung công nghiệp cho đá, cát, quặng, than, khoáng sản.
• Máng rung, máy cấp liệu rung cho máy nghiền, trạm trộn bê tông.
• Silo, phễu lớn chứa xi măng, tro bay, cát cần chống kẹt liệu.

5. Cách chọn motor rung 1.5kW 2HP

• Chọn theo lực rung, không chỉ theo công suất: cùng 1.5kW 2HP nhưng mỗi mã có lực rung khác nhau tùy quả văng và tốc độ.
• Phễu, silo: lực rung thường khoảng 10 – 20% khối lượng vật liệu nằm ở phần côn của phễu.
• Sàng rung, máng rung: tổng lực rung của các motor thường gấp 3 – 5 lần khối lượng phần rung (thân sàng và vật liệu).
• Tốc độ: 2 cực (khoảng 3000 vòng/phút) cho rung tần số cao, biên độ nhỏ – hợp vật liệu mịn, đầm bê tông; 4 – 6 cực (1500 – 1000 vòng/phút) cho biên độ lớn – hợp sàng hạt thô, cấp liệu nặng.
• Nguồn điện: bản 3 pha phù hợp nhà xưởng có điện 3 pha, chạy khỏe và bền hơn khi làm việc liên tục.

6. Video và hình ảnh thực tế motor rung 1.5kW 2HP

7. Câu hỏi thường gặp về motor rung 1.5kW 2HP

• Lực rung của motor rung 1.5kW 2HP chỉnh như thế nào? Tháo nắp che hai đầu, nới bu lông quả văng điều chỉnh, xoay lệch so với quả văng cố định theo vạch phần trăm rồi siết lại. Hai đầu trục phải chỉnh cùng một mức để motor rung đều.
• Motor rung 1.5kW 2HP 3 pha có chạy liên tục được không? Được. Motor rung được thiết kế để chạy liên tục nhiều giờ, miễn chân đế bắt chắc chắn, lực rung không đặt vượt mức cho phép và motor được tản nhiệt tốt.
• Motor rung 3 pha 1.5kW 2HP có chạy điện 1 pha được không? Không chạy trực tiếp được. Nơi chỉ có điện 1 pha nên chọn motor rung 1 pha cùng lực rung hoặc dùng thiết bị chuyển đổi nguồn phù hợp.
• Motor rung 1.5kW 2HP lắp nằm ngang hay thẳng đứng được? Lắp được ở nhiều tư thế: nằm ngang, thẳng đứng hoặc nghiêng, tùy kiểu rung cần tạo. Mặt lắp phải phẳng, cứng và bu lông chân đế phải có long đền chống rung.
• Một motor rung 1.5kW 2HP có đủ cho sàng rung không? Sàng tròn nhỏ có thể dùng 1 motor; sàng thẳng, máng cấp liệu thường dùng 2 motor giống nhau quay ngược chiều để tạo rung thẳng. Tổng lực rung cần gấp khoảng 3 – 5 lần khối lượng phần rung.
• Nên chọn motor rung 2 cực hay 4 cực? 2 cực rung nhanh, biên độ nhỏ, hợp vật liệu mịn và đầm bê tông; 4 cực trở lên rung chậm, biên độ lớn, hợp vật liệu thô, hạt to và cấp liệu nặng.
• Vì sao motor rung 1.5kW 2HP nóng hoặc kêu to? Thường do đặt lực rung quá lớn so với kết cấu, bu lông chân đế lỏng, mặt bích lắp không đủ cứng, điện áp thấp hoặc ổ bi đã mòn sau thời gian dài rung liên tục.
• Motor rung 1.5kW 2HP có dùng ngoài trời được không? Được với vỏ kín cấp bảo vệ cao (thường IP55 – IP65), nhưng nên che mưa nắng trực tiếp để hộp điện và gioăng bền hơn.
• 1 kN lực rung tương đương bao nhiêu kg? 1 kN ≈ 102 kgf. Ví dụ lực rung 5 kN tương đương khoảng 510 kgf lực ly tâm tối đa tác động lên thiết bị.

Các mức công suất lân cận: motor rung 1.25kW, motor rung 2.2kW 3HP. Xem đầy đủ trong danh mục motor rung.
