Motor Rung 2.2Kw 3Hp

8.541 reviews
  • Kho Motor Giảm Tốc Lớn Nhất
  • 65 Năm Kinh Nghiệm
  • Giá Ưu Đãi Số 1 VN
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor rung 2.2kW 3HP (động cơ rung 2.2kW, đầm rung 2.2kW 3HP) có 2 dòng: ZW-7 lực rung cố định 12kN (3 pha 380V và 1 pha 220V) và CVM 2300/3 lực rung chỉnh được 4.6–23kN, 3 pha 220/380V, 2 cực 3000 vòng/phút. CVM 2300/3 là mã lực mạnh nhất của thân 140 × 190mm: quả văng nặng nhất, dòng 4.44A, nặng 53.6kg. Mã này dành cho việc rung nặng, va đập: lưới rung dỡ khuôn đúc, sàng đá ẩm, máng rung vận chuyển phôi — nơi motor 18–20kN đã phải chạy kịch 100% quả văng.

Sản phẩm thuộc danh mục motor rung, nhóm motor rung 3 pha.

1. Thông số kỹ thuật motor rung 2.2kW 3HP

a. Tem ảnh thực tế cho người mua bán motor rung 2.2kW ZW-7 3 pha 380V, 3000 vòng/phút

Motor rung 2.2kW 3HP ZW-7 3 pha 380V, lực rung 12kN, 3000 vòng/phút, tem động cơ thực tế

Thông sốMotor rung ZW-7 3 pha
ModelZW-7
Công suất2.2 kW (3HP)
Điện áp3 pha 380V
Số cực, tốc độ2 cực, 3000 vòng/phút
Lực rung12 kN
Trọng lượng20.4 kg

b. Bản vẽ kích thước động cơ rung 2.2kW ZW-7 trong chế tạo máy

Bản vẽ kích thước motor rung 2.2kW ZW-7 3 pha 380V, tổng dài 475mm, cao 280mm, lỗ chân đế 155 x 185mm

c. Đầm rung 2.2kW 3HP ZW-7 1 pha 220V

Đầm rung 2.2kW 3HP ZW-7 1 pha 220V, lực rung 12kN

Thông sốMotor rung ZW-7 1 pha
ModelZW-7
Công suất2.2 kW (3HP)
Điện áp1 pha 220V
Lực rung12 kN
Trọng lượng22.9 kg

d. Motor rung 2.2kW 3HP CVM 2300/3 chỉnh được lực rung 4.6–23kN

Motor rung 2.2kW 3HP CVM 2300/3 3 pha 380V, lực rung 23kN, 3000 vòng/phút 2P

Thông sốMotor rung CVM-2300/3
Mã motor rungCVM-2300/3
Công suất2.2 kW (3HP)
Lực rung tối đa~ 2310 kg (23 kN)
Tốc độ3000 vòng/phút (2 cực)
Điện áp3 pha 220/380V
Dòng điện định mức4.44 A (380V)
Trọng lượng53.6 kg
Lỗ chân đế dọc trục × ngang trục140 × 190 mm
Đường kính lỗ chân đếΦ17 mm
Tổng dài402 mm
Ren ốc siết cápM25x1.5

Bản vẽ kích thước motor rung 2.2kW 3HP CVM 2300/3, lực rung 23kN, lỗ chân đế 4-Ø17, tổng dài 402mm

  • Tổng rộng chân đế 230mm, tổng cao 261mm, tâm trục cách mặt đế 124mm, nắp che quả văng Φ222.
  • Lực rung chỉnh giảm tới ~ 4.6kN (20%) bằng búa chỉnh quả văng.

2. Cấu tạo và nguyên lý hoạt động motor rung 2.2kW 3HP

  • Vỏ motor: ZW-7 thân gọn nhẹ; CVM 2300/3 gang đúc Φ222, chân đế 230mm dày 26mm, 4 lỗ Φ17.
  • Stator, rotor: cuộn dây 3 pha (ZW-7 có bản 1 pha dùng tụ), cách điện cấp F chịu nhiệt bức xạ gần lò đúc.
  • Trục, ổ bi: CVM 2300/3 dùng ổ bi cỡ lớn của thân 140 × 190mm, chịu va đập khi khuôn đúc thả xuống lưới.
  • Quả văng: ZW-7 cố định; CVM 2300/3 chỉnh 20–100% bằng búa, có vạch chia.
  • Nắp che quả văng: thép dày, chắn cát nóng, bavia văng vào.

Hai motor quay ngược chiều trên lưới rung tạo lực thẳng đứng tới 46kN: hòm khuôn đặt trên lưới bị dội liên tục, cát khuôn vỡ vụn rơi qua lưới xuống băng tải, vật đúc và hòm khuôn ở lại phía trên.

3. Ứng dụng của motor rung 2.2kW 3HP

a. Các ứng dụng phổ biến của motor rung 2.2kW 3HP

  • Lưới rung dỡ khuôn đúc (máy phá khuôn cát) trong xưởng đúc gang, đúc thép, đúc nhôm.
  • Máng rung vận chuyển phôi rèn, vật đúc nóng, phoi kim loại từ máy cắt sang thùng chứa.
  • Sàng rung tách đất, sét khỏi đá, sỏi, cát sông ẩm.
  • Bàn rung đầm ống cống bê tông Φ600–Φ1000, hố ga đúc sẵn, cấu kiện kè.
  • Đầm bàn bê tông mặt đường dày 15–20cm (ZW-7 3 pha, 1 pha).

b. Lắp đặt, chế tạo, thiết kế motor rung 2.2kW cho lưới rung dỡ khuôn đúc cát (máy phá khuôn)

Lắp đặt, chế tạo 2 motor rung 2.2kW CVM 2300/3 cho lưới rung dỡ khuôn đúc gang, phá khuôn cát

  • Lưới rung dỡ khuôn đúc đặt cuối dây chuyền rót gang: khung lưới 1.5m × 1.2m, thanh ghi thép chịu nhiệt khe 25mm; 2 motor rung 2.2kW CVM 2300/3 bắt 2 bên hông khung, quay ngược chiều, khung đặt trên 4 cụm lò xo thép; dưới lưới là phễu hứng cát và băng tải cát hồi.

b.1. Vì sao lưới phá khuôn chọn 2 motor rung 2.2kW CVM 2300/3

  • Phần rung: khung lưới, thanh ghi thép dày ~ 600kg; 2 motor 107kg.
  • Mỗi lần thả: hòm khuôn 600 × 500mm + cát khuôn + vật đúc gang ~ 500kg.
  • Tổng phần rung ~ 1210kg. Lưới phá khuôn cần lực 3–4 lần phần rung: 3630–4840 kgf. 2 motor CVM 2300/3 cho 4620 kgf, chạy 90–100% khi phá khuôn.
  • So với 2 motor 1.5kW CVM 1800/3 (3696 kgf): chỉ đủ khuôn nhỏ, khuôn 500kg phải rung gấp đôi thời gian. So với 2 motor 2.3kW CVM 4000/3 (8060 kgf): dư gần gấp đôi, khung lưới 600kg nứt mối hàn, vật đúc mỏng dễ nứt.
  • 2 cực 3000 vòng/phút: tần số cao làm cát khuôn vụn nhỏ, lọt ghi nhanh, cát hồi sạch hơn.

b.2. Ưu điểm của motor rung 2.2kW trên lưới phá khuôn

  • Phá 1 hòm khuôn trong 30–60 giây thay cho 2 công nhân đập búa 10–15 phút.
  • Cát rơi thẳng xuống băng tải hồi, tái sử dụng 90% cát khuôn.
  • Chỉnh lực theo loại vật đúc: gang dày 100%, nhôm mỏng 60–70% cho khỏi méo.
  • Motor đặt 2 bên hông, xa vùng cát nóng; vỏ IP65 chịu bụi silic.
  • 2 × 4.44A, chung tủ điện 3 pha CB 20A; không cần hộp kích rung, dầu bôi trơn.

b.3. Quy trình vận hành lưới phá khuôn dùng motor rung 2.2kW

  • Bước 1: Chờ vật đúc nguội đủ thời gian theo độ dày (gang dày 20mm ~ 40–60 phút) rồi mới phá khuôn.
  • Bước 2: Cẩu hòm khuôn đặt nhẹ vào giữa lưới, không thả rơi từ cao.
  • Bước 3: Chạy 2 motor 100%, rung 30–60 giây tới khi cát rơi hết khỏi hòm.
  • Bước 4: Dừng motor, cẩu hòm khuôn rỗng ra, gắp vật đúc sang băng làm sạch; năng suất ~ 30–50 hòm/giờ.
  • Bước 5: Cuối ca thổi sạch cát bám motor, kiểm tra bu lông M16 và lò xo; mỗi tuần kiểm tra mối hàn khung.

4. Cách chọn motor rung 2.2kW 3HP

  • ZW-7 (12kN cố định): đầm bàn bê tông, máng rung, sàng nhỏ cần điện 1 pha.
  • CVM 2300/3 (4.6–23kN): lưới phá khuôn, máng rung phôi, sàng đá ẩm, bàn rung ống cống — tải nặng có va đập.
  • Theo tải: 1 motor CVM 2300/3 cho phần rung 460–770kg; 2 motor 0.9–1.5 tấn.
  • Lực thấp hơn: motor rung 1.5kW CVM 1800/3, 2000/3 cùng lỗ chân đế 140 × 190mm. Lực cao hơn: motor rung 2.3kW CVM 4000/3 (40kN, lỗ 155 × 255mm).
  • Điện: CVM 380V đấu sao, 3 pha 220V đấu tam giác (~ 7.7A); điện 1 pha chọn ZW-7 1 pha.

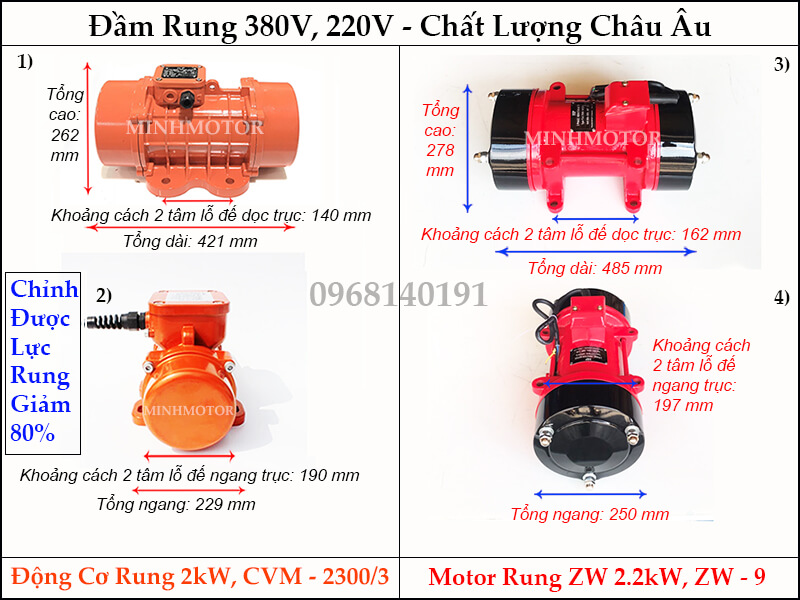

5. Hình ảnh thực tế motor rung 2.2kW 3HP

Động cơ rung 2.2kw 3HP loại thông dụng nhất

Động cơ rung 2.2kw 3HP CVM-2300/3 điều chỉnh lực rung tùy ý

Máy đầm rung 2.2kw sàng tạo khuôn

Máy rung sàng 2.2kw thức ăn gia súc

Đầm rung 3 pha 2.2kw máy khai thác đá

Đầm rung 1 pha 2.2kw phân loại vật liệu khai khoáng

6. Câu hỏi thường gặp về motor rung 2.2kW 3HP

a. Dành cho người đang khảo giá, sắp mua motor rung 2.2kW 3HP

  • Motor rung 2.2kW CVM 2300/3 tương đương mã nào của OLI, Italvibras? Tương đương OLI MVE 2300/3 và motor rung 2 cực 2–2.5kW lực ly tâm ~ 22–23kN của Italvibras, Wolong; hàng Trung Quốc hay ghi YZO-20-2, YZO-25-2. So lực rung, 3000 vòng/phút, lỗ chân đế 140 × 190mm Φ17.
  • Motor rung 2.2kW ZW-7 và CVM 2300/3 khác nhau thế nào? ZW-7 lực cố định 12kN, nặng 20kg, có bản 1 pha. CVM 2300/3 lực 4.6–23kN chỉnh được, nặng 53.6kg, ổ bi lớn — chịu tải nặng, va đập, chạy nhiều ca.
  • Motor rung 2.2kW rung được bao nhiêu tấn? 1 motor CVM 2300/3: 460–770kg phần rung; 2 motor: 0.9–1.5 tấn. Phễu, silo: 1 motor thông ~ 3–4.5 tấn bột phần côn.
  • Đầm bàn bê tông 1 pha 2.2kW có không? Có, ZW-7 1 pha 220V 12kN; cần dây ≥ 4mm² và CB 25A vì dòng khởi động 1 pha lớn.
  • Motor rung 3HP hãng khác thay bằng CVM 2300/3 được không? Được khi motor cũ 2 cực, lực trong 4.6–23kN và đế lắp được 140 × 190mm. Motor cũ 4 cực thì biên độ khác, phải tính lại.

b. Dành cho người vừa mua, cần lắp đặt và vận hành motor rung 2.2kW đúng cách

  • Bắt motor rung CVM 2300/3 dùng bu lông gì? M16 cấp 10.9, đai ốc khóa, long đền dày; tấm đỡ ≥ 16–20mm có gân.
  • Đấu điện 2 motor rung 2.2kW? Mỗi motor rơ le nhiệt ~ 4.9A (380V), khởi động lệch nhau 2 giây; đảo 2 dây pha 1 motor để quay ngược chiều.
  • Motor gần lò đúc có cần che chắn không? Có. Che tấm chắn nhiệt, giữ vỏ motor dưới 80°C, cáp điện đi trong ống kim loại mềm.

c. Bảo trì motor rung 2.2kW sau 6–12 tháng sử dụng

  • Thay vòng bi motor rung 2.2kW khi nào? Chạy va đập (phá khuôn, sàng đá) kiểm tra mỗi 6 tháng; tiếng rè, nóng trên 85°C thì thay cặp vòng bi, mỡ chịu nhiệt.
  • Kiểm tra gì định kỳ? Lực siết bu lông chân motor và bu lông quả văng, nứt khung lưới, lò xo, gioăng nắp che, cáp sát motor.

d. Lỗi thường gặp khi dùng motor rung 2.2kW và cách khắc phục

  • Cát khuôn không rơi hết? Cát ẩm, khuôn chưa nguội hoặc lực rung thấp. Để nguội đủ, chạy 100% quả văng, đặt hòm khuôn giữa lưới.
  • Nứt khung lưới sau vài tháng? Thả rơi hòm khuôn từ cao hoặc lực rung dư. Đặt nhẹ, hạ quả văng 80–90%, gia cố bản mã.
  • Motor rung 2.2kW nóng nhanh gần lò? Nhiệt bức xạ + bụi bám. Che chắn nhiệt, vệ sinh vỏ mỗi ca.
  • Đầm bàn ZW-7 1 pha khởi động khó? Tụ suy giảm, dây nhỏ sụt áp. Thay tụ, dùng dây đủ cỡ.

Các mức công suất lân cận: motor rung 1.5kW, motor rung 2.3kW. Xem đầy đủ trong danh mục motor rung.
