Những Loại Motor Giảm Tốc Bonfiglioli Bán Chạy Nhất

22 thg 8 2023 22:48

Motor Bonfiglioli và Hộp giảm tốc Bonfiglioli là 2 bộ phận của motor giảm tốc Bonfiglioli. Hãng Bonfiglioli Italia có lịch sử phát triển nhiều năm và đạt được thành tựu lớn trong thị trường Châu Âu, sau đây là những mẫu motor Bonfiglioli quan trọng nhất tại Việt Nam

1) Ứng dụng motor Bonfiglioli 3 pha

Motor Bonfiglioli 3 pha có thể được ứng dụng trong nhiều lĩnh vực khác nhau. Dưới đây là một số ví dụ về ứng dụng của Motor Bonfiglioli 3 pha:

  • Sử dụng trong nhiều loại máy móc công nghiệp khác nhau, bao gồm máy tiện, máy phay, máy khoan, máy cắt, máy ủi, máy nâng, máy xúc, máy cẩu,...
  • Sử dụng trong nhiều loại thiết bị xây dựng khác nhau, bao gồm máy khoan bê tông, máy cắt bê tông, máy trộn bê tông, máy cẩu tháp, máy cẩu cần,..
  • Được sử dụng trong nhiều loại thiết bị nông nghiệp khác nhau, bao gồm máy cày, máy bừa, máy gặt, máy phun thuốc trừ sâu,...
  • Được sử dụng trong nhiều loại thiết bị vận tải khác nhau, bao gồm xe ô tô, xe tải, xe buýt, tàu hỏa, máy bay,...
  • Được sử dụng trong nhiều loại thiết bị y tế khác nhau, bao gồm máy mổ, máy thở, máy lọc máu, máy chụp X-quang,...

2) Ưu điểm motor Bonfiglioli 3 pha

Motor Bonfiglioli 3 pha có nhiều ưu điểm nổi bật, bao gồm:

  • Hiệu suất cao
  • Tuổi thọ dài
  • Độ bền cao và hoạt động liên tục trong môi trường công nghiệp khắc nghiệt.
  • Dễ lắp đặt và vận hành
  • Tích hợp công nghệ tiên tiến

3) Thông số kỹ thuật motor Bonfiglioli 3 pha

  • Điện áp: 3 pha 380v
  • Công suất sản xuất từ:  0.18kw – 215kW
  • Tốc độ motor điện: 4 cực điện (4 pole), 2 cực điện (2 pole)
  • Tần số dòng điện: 50hz , 60hz
  • Dòng điện ampe: ký hiệu là A
  • Chế độ làm việc: thông thường là S1
  • Mã vỏ sản phẩm từ mã 56 đến 355
  • Hệ số bảo vệ bụi nước và cấp chịu nhiệt cấp F

Sau đây là ảnh minh họa tem motor Bonfiglioli:

tem motor Bonfiglioli 3 pha

4) Cấu tạo motor Bonfiglioli 3 pha

Motor Bonfiglioli 3 pha có cấu tạo cơ bản như sau:

  • Rotor: Rotor là phần quay của motor, được tạo thành từ lõi thép từ tính và các dây dẫn điện quấn quanh nó. Khi dòng điện 3 pha được cấp vào dây quấn của rotor, tạo ra một trường từ tính tương tác với trường từ tính của stator, tạo ra lực xoắn và đẩy rotor quay.
  • Stator: Stator là phần tĩnh của motor, được bao gồm bởi một lõi thép từ tính và các dây quấn xoay quanh nó. Các dây quấn này kết nối với nguồn điện 3 pha và tạo ra một trường từ tính tạo ra lực xoắn trên rotor.
  • Cánh giao động : Cánh giao động được gắn vào đầu của rotor, giúp tản nhiệt và làm mát motor trong quá trình hoạt động.
  • Bộ khung và vỏ: Motor Bonfiglioli 3 pha được bọc bởi một bộ khung và vỏ bảo vệ, đảm bảo an toàn cho các bộ phận bên trong và giảm tiếng ồn và rung động.
  • Điện cực : Một số loại motor Bonfiglioli 3 pha có sử dụng điện cực để chuyển đổi dòng điện 3 pha từ nguồn điện vào các dây quấn của rotor.
  • Hệ thống bảo vệ: Motor Bonfiglioli 3 pha có thể đi kèm với các hệ thống bảo vệ như bảo vệ quá nhiệt, bảo vệ quá tải và bảo vệ ngắn mạch để đảm bảo an toàn và bảo vệ motor khỏi các tình huống không mong muốn.

5) Phân Loại Motor Bonfiglioli Bán Chạy Nhất

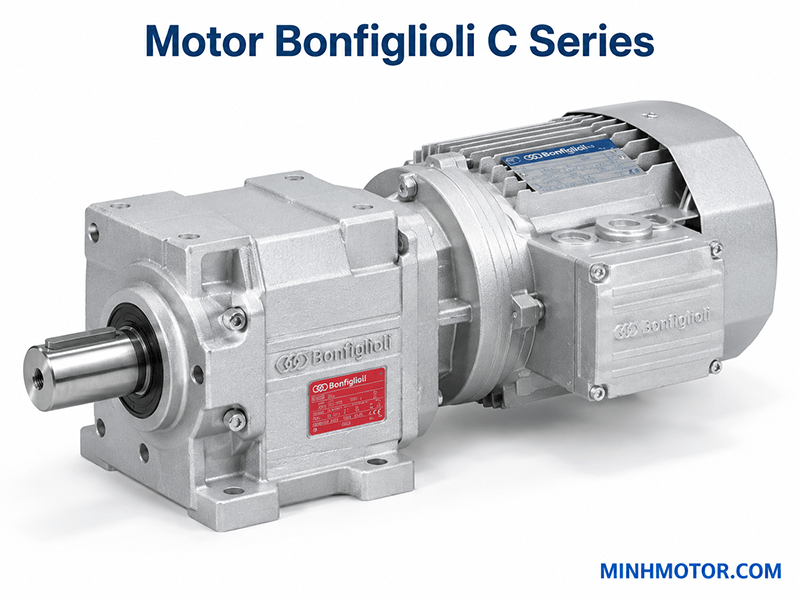

a) Motor Bonfiglioli trục thẳng

  • Momen lực Hộp giảm tốc Bonfiglioli trục thẳng: từ 45 Nm tới 12.000 Nm
  • Công suất motor 0.18kw tới 213 kw
  • Tỉ số truyền: 2.6 tới 1481 (giảm tốc độ trục ra xuống còn dưới 1 vòng/ phút)
  • Kiểu chân đế và mặt bích
  • Điện áp: 380v hoặc 3 pha 220v

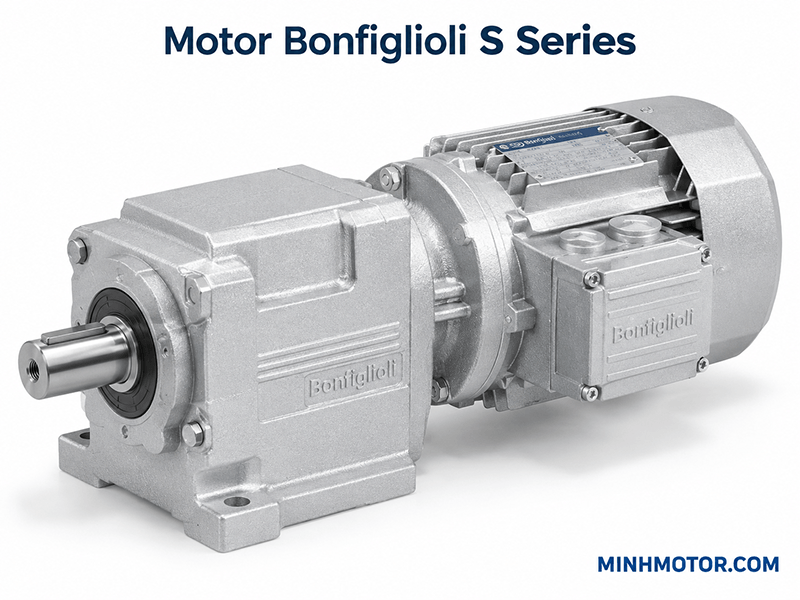

Motor giảm tốc Bonfiglioli trục thẳng

Cấu tạo motor giảm tốc Bonfiglioli trục thẳng gồm những bộ phận quan trọng như: phốt chắn dầu chịu nhiệt, trục ra, vòng bi bạc đạn, lỗ chân đế, trục ra, trục vào, chân đế, hộp cực điện, mặt bích motor, bánh răng lớn trục ra, ...

Phương pháp thiết kế lắp đặt động giảm tốc Bonfiglioli chân đế như sau:

Ví dụ tem ghi là C   32    2   F   52.4   S1   B5

Ký hiệu Hộp giảm tốc Bonfiglioli trục thẳng có nghĩa như sau:

  • Model: C. Kích thước khuân vỏ mã hàng: 32
  • Số cấp giảm tốc: 2 (2 cấp)
  • Kiểu thiết kế: F (P chân đế hay F mặt bích, hoặc U mặt bích có chân)
  • Chế độ làm việc liên tục: S1
  • Trục vào hộp số lắp với motor

Phương pháp thiết kế lắp đặt động giảm tốc Bonfiglioli chân đế

Lực moment của các model Hộp giảm tốc Bonfiglioli inline thể hiện trong bảng sau:
Lực moment của các model Hộp giảm tốc Bonfiglioli inline

Hộp số giảm tốc Bonfiglioli trục thẳng của Ý tương đương với model của Đức có sẵn tại cty MinhMotor như sau

lựa chọn loại có phanh từ thắng đuôi như sau, phanh có tác dụng dừng vật chuyển động ngay lập tức, không có quán tính, an toàn khi sản xuất

Motor giảm tốc Bonfiglioli có phanh

Có thể lựa chọn loại 2 cấp ratio lên tới vài trăm lần:

motor giảm tốc bonfiglioli tải nặng R 2 cấp

b) Motor Bonfiglioli mặt bích

  • Công suất thông dụng tại Việt Nam: 0.75kw tới 11kw
  • Tốc độ 4 cực 4 pole
  • Tần số điện 50hz điện xoay chiều 380v
  • Tiêu chuẩn chế tạo – kích thước bản vẽ - theo tiêu chuẩn IEC châu âu

Motor Bonfiglioli mặt bích

Kích thước mặt bích tròn Motor điện 3 pha Bonfiglioli là 200 mm, 250 mm 300 mm, 350 mm là thông dụng nhất. Còn với mặt bích hình chữ nhật thì thường để chế tạo motor hộp số Bonfiglioli trục ra vuông góc

motor hộp số Bonfiglioli trục ra vuông góc

c) Motor Bonfiglioli 3 pha có phanh từ

  • Công suất phổ biến của motor Bonfiglioli người Việt hay dùng: 0.37kw tới 5.5kw
  • Tốc độ 4 cực 4 pole
  • Tần số điện 50hz điện xoay chiều 380v
  • Điện áp của bố thắng – củ phanh: điện DC 1 chiều 90 volt tới 120 volt

Động cơ Bonfiglioli 3 pha có phanh từ

Đuôi phanh có tác dụng gạt ra khi mất điện động cơ Bonfiglioli vẫn có thể quay bằng tay

Khi gắn động cơ điện Bonfiglioli liền phanh từ vào hộp số giảm tốc trục thẳng inline thì có bộ motor giảm tốc Bonfiglioli như sau:

động cơ điện Bonfiglioli liền phanh từ vào hộp số giảm tốc trục thẳng

d) Motor Bonfiglioli giảm tốc bánh răng côn

Hộp giảm tốc Bonfiglioli A là mã hàng trục ra vuông góc bánh răng côn xoắn

Moment lực trong khoảng: từ 100 Nm tới 14.000 Nm
Công suất có thể sản xuất: từ 0,22kw tới 150 kW
Tỉ số truyền có thể chế tạo ratio = từ 5,4 tới 1715

Ưu điểm: thiết kế phần động cơ hộp số Bonfiglioli vuông góc mọi phía như ảnh bên trái, thì lắp đặt được mọi hướng vững chắc, dù úp xuống hay nằm ngang đều vận hành ổn định

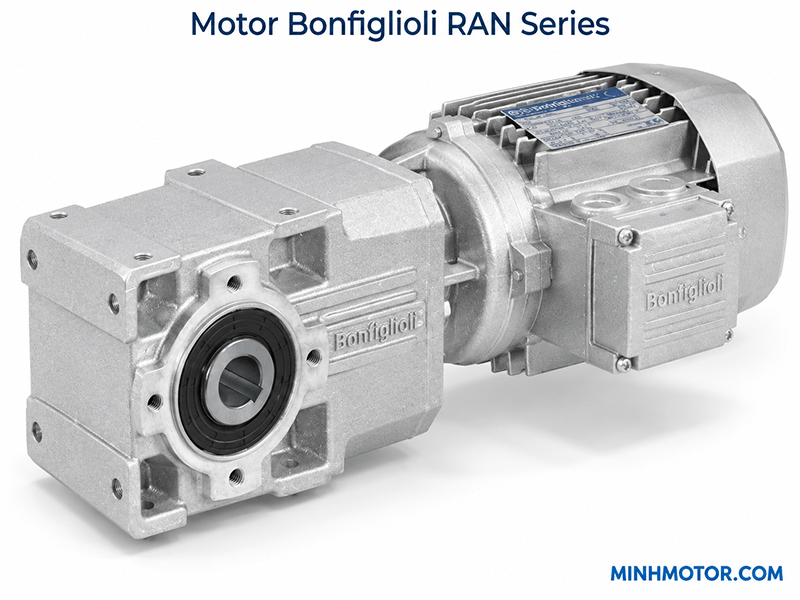

động cơ hộp số Bonfiglioli vuông góc

Dưới đây là ảnh motor giảm tốc Bonfiglioli A tải nặng dùng cho motor 5.5kw tới 11kw

hộp số Bonfiglioli A tải nặng dùng cho motor 5.5kw tới 11kw

Lực moment của các model Hộp giảm tốc Bonfiglioli bánh răng côn xoắn trục thẳng thể hiện như sau. Hộp số A30, A34 và A41 được dùng nhiều nhất, còn A90 là momen lớn nhất, tải hàng chục tấn

Lực moment của các model Hộp giảm tốc Bonfiglioli bánh răng côn xoắn

Hộp số giảm tốc Bonfiglioli trục ra vuông góc tải nặng của Italia, tương đương với model K của Đức do công ty Minhmotor cung cấp như sau:

Hộp số giảm tốc Bonfiglioli trục ra vuông góc tải nặng

Có sẵn loại 2 cấp và điều chỉnh tốc độ trục ra trong khoảng 10 vòng tới 500 vòng như sau

motor giảm tốc Bonfiglioli 2 cấp và điều chỉnh tốc độ trục ra

e) Motor Bonfiglioli hộp số trục vít bánh vít

Hộp giảm tốc Bonfiglioli VF còn gọi là hộp giảm tốc Bonfiglioli W là loại hộp giảm tốc Trục Vít Bánh Vít tải trung.

Loại trục vít bánh vít VF và W là sản phẩm thông dụng cho công nghiệp của Italia, bền mà giá rất phải chăng, cấu tạo như sau:

  • Ống vít thông hơi tản nhiệt giúp động cơ vận hành mượt mà, hạn chế bị quá nóng trong quá trình hoạt động
  • Mặt bích trục vào giúp lắp đặt được với các loại motor khác tuỳ theo nhu cầu người dùng
  • Bánh răng 100% làm từ kim loại
  • Bánh vít lớn hay nhỏ tuỳ thuộc vào tỉ số truyền của motor

Mời quý khách xem hình để hiểu rõ hơn về cấu tạoo hộp giảm tốc Bonfiglioli:

Hộp giảm tốc Bonfiglioli VF – W – MFV trục vít

Công suất thông dụng của động cơ giảm tốc Bonfiglioli trục vít là 0.37kw tới 5.5kw (nửa ngựa tới 7.5 ngựa)

Tỉ số truyền thông dụng, ratio 10, 20, 30 và 60

Ưu điểm là tối ưu diện tích lắp đặt và trọng lượng, hộp số giảm tốc MFV Bonfiglioli bánh vít tuy nhỏ gọn nhưng vẫn đạt đủ lực momen, treo được ở các nơi làm việc rung lắc vì trọng lượng nhẹ nhưng trọng tải không hề nhẹ.

Động cơ hộp số Bonfiglioli trục vít

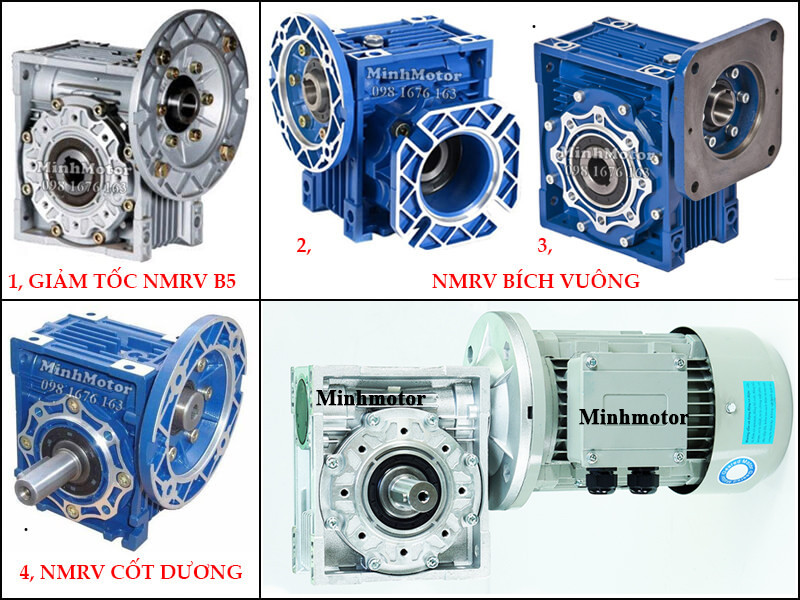

Tuy nhiên, khi cần số lượng hàng trăm chiếc thì bạn có thể xem thêm hộp số NMRV kiểu Italia của công ty MinhMotor, để nhận được giá sỉ:

hộp số NMRV kiểu Italia

f) Motor Bonfiglioli điều chỉnh tốc độ

Hộp giảm tốc Bonfiglioli chỉnh tốc V điều tốc cơ gắn vào động cơ 3 pha

Tính năng là chạy được biến đổi tốc độ từ 220 vòng tới 990 vòng phút

Hộp giảm tốc Bonfiglioli điều chỉnh tốc độ

Tỉ số truyền: giảm từ 2 lần tới hơn 5 lần. Giảm tốc thông qua một bộ truyền động vi sai

Công suất động cơ hộp số Bonfiglioli điều tốc: 180w tới 7.5kw

Dưới đây là tên các model có tại thị trường Việt Nam

Công suất động cơ hộp số Bonfiglioli điều tốc

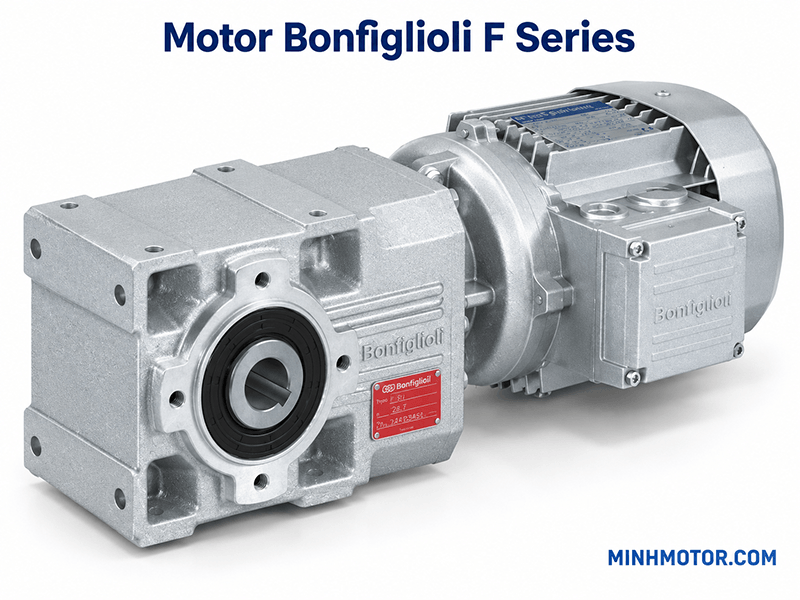

g) Motor Bonfiglioli trục song song

Momen lực: từ 140 Nm tới 14.000 Nm

Công suất motor Bonfiglioli có thể chế tạo: 0.37kw tới 110kw

Tỉ số truyền làm được từ ratio 6 tới 2099

Công suất F series gear box F Bonfiglioli motor từ 0,17 kw tới 125 kW

Động cơ giảm tốc Bonfiglioli trục song song

Cấu tạo động cơ giảm tốc Bonfiglioli trục song song gồm những bộ phận quan trọng: vỏ motor, nắp sampo bảo vệ cánh quạt, bánh răng lớn, bánh răng côn, bánh răng xoắn ốc, vòng chắn dầu, vỏ hộp giảm tốc, vòng bi bạc đạn, họp cực điện, ...

Có các kiểu đầu ra trục âm hoặc trục dương hoặc mặt bích hoặc mặt bích có các lỗ ren để đi với khớp nối, ví dụ trong sản xuất khẩu trang

Lực momen của từng cỡ hộp giảm tốc Bonphi được thể hiện tại bảng sau
Lực momen của từng cỡ hộp giảm tốc Bonphi

6) Giá motor Bonfiglioli 3 pha cập nhật mới nhất

Giá motor Bonfiglioli biến động mỗi tháng theo giá thị trường đồng, thép, tỉ giá USD, nên giá sau chỉ là tham khảo trung bình, xin gọi chúng tôi 0901460163 để được cập nhật giá mới nhất:

  • Giá motor Bonfiglioli 380v 4 pole, công suất 0.75kw 1Hp: 1.130.000 - 3.510.000 VND
  • Giá motor Bonfiglioli 380v 4 pole, công suất 1.5kw 2Hp: 1.730.000 - 4.000.000 VND
  • Giá motor Bonfiglioli 380v 4 cực điện, công suất 2.2kw 3Hp: 2.500.000 - 5.500.000 VND
  • Giá motor Bonfiglioli 380v 4 cực điện, công suất 4kw 5Hp 2.900.000 - 6.900.000 VND
  • Giá động cơ Bonfiglioli 380v 4 pole, công suất 5.5kw 7.5Hp: 4.500.000 - 8.000.000 VND
  • Giá động cơ Bonfiglioli 380v 4 pole, công suất 7.5kw 10Hp: 5.500.000 - 11.000.000 VND

7) Cách lựa chọn motor Bonfiglioli

Có một số yếu tố cần xem xét khi lựa chọn động cơ điện Bonfiglioli, bao gồm:

  • Công suất động cơ: Công suất động cơ phải phù hợp với tải trọng cần thiết.
  • Điện áp động cơ: Điện áp động cơ phải phù hợp với nguồn điện cung cấp.
  • Tốc độ động cơ: Tốc độ động cơ phải phù hợp với yêu cầu của ứng dụng.
  • Số pha động cơ: Số pha động cơ phải phù hợp với nguồn điện cung cấp.
  • Loại động cơ: Có nhiều loại động cơ điện khác nhau, bao gồm động cơ không đồng bộ, động cơ đồng bộ, động cơ servo, động cơ bước,...

Các hãng motor được nhiều người tin dùng nhất thị trường hiện nay:

Ngoài ra quý vị có thể xem thêm các mẫu động cơ điện 3 pha công suất khác bán chạy nhất Việt Nam tại đây:
