SKU:Y3-315S-2

Động Cơ Điện 3 Pha 150HP 110Kw 2 Cực Điện

1.648 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Động cơ điện 3 pha 110kW 150HP 2 cực (motor 110kW 2 pole) là dòng tua nhanh, quay ~ 2980 vòng/phút ở 50Hz, mô men ~ 353 Nm. Khung 315S, trục 65 mm, dòng 195 A ở 380V. Cỡ motor này hay gặp ở bơm trạm tăng áp, máy nén lạnh, máy nén khí 150HP — máy cần tốc độ cao, nối thẳng trục hoặc khớp nối.

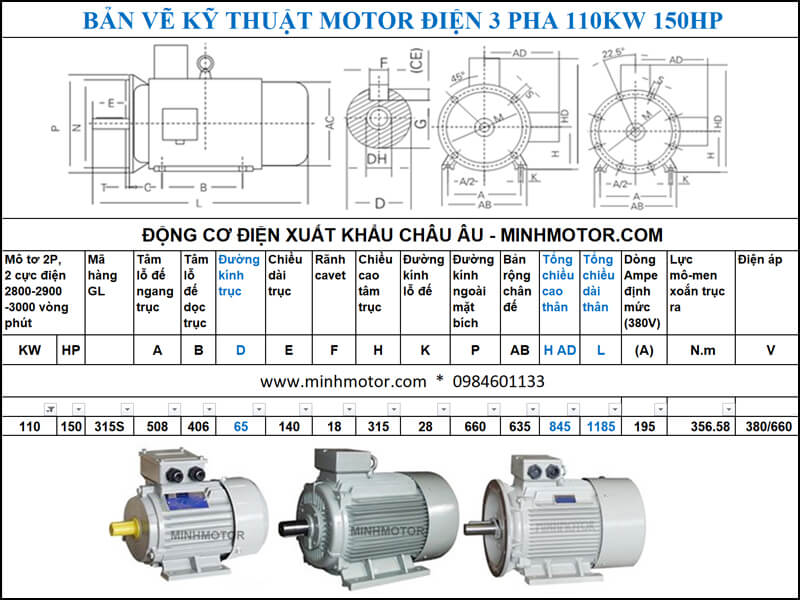

Động cơ điện 3 pha 110kW 150HP 2 cực 2980 vòng/phút

1) Thông số kỹ thuật motor 110kW 2 cực khung 315S-2

Thông sốGiá trị
ModelY3-315S-2 (chân đế B3, mặt bích B5)
Công suất110kW (150HP)
Tốc độ~ 2980 vòng/phút (2 cực, 50Hz)
Đường kính trục
Rãnh cavet - Then
65 mm
18 mm
Điện áp3 pha 380V tam giác / 660V sao, 50Hz
Dòng định mức195 A ở 380V (đấu tam giác) – 113 A ở 660V (đấu sao)
Mô men định mức~ 353 Nm
Cấp bảo vệIP55
Cấp cách nhiệtCấp F
  • Mặt bích B5: đường kính 660 mm, vành định vị 550 mm, tâm lỗ Ø600 mm, 8 lỗ bắt vít 24 mm.
  • Lỗ chân đế dọc trục x ngang trục: 406 mm x 508 mm, lỗ Ø28 mm; tâm trục cao 315 mm.
  • Vòng bi trước / sau: 6317 C3 / 6317 C3.
  • Chế độ làm việc: S1 liên tục.
  • Dòng khởi động trực tiếp ~ 6–7 lần dòng định mức, tức ~ 1.170–1.365 A.

Biến tần phù hợp: loại 110kW cho tải nhẹ (quạt, bơm), dòng ra định mức ≥ 195 A; tải nặng, khởi động có tải chọn loại tải nặng (HD) hoặc 132kW.

2) Bản vẽ motor 110kW 150HP 2 pole 380V chân đế, mặt bích

a) Motor 110kW 150HP 2 cực chân đế B3, 2900–3000 vòng phút

  • Mã hàng: Y3-315S-2, khung 315S.
  • Trục 65 mm, rãnh cavet 18 mm.
  • Dòng định mức 195 A ở 380V.

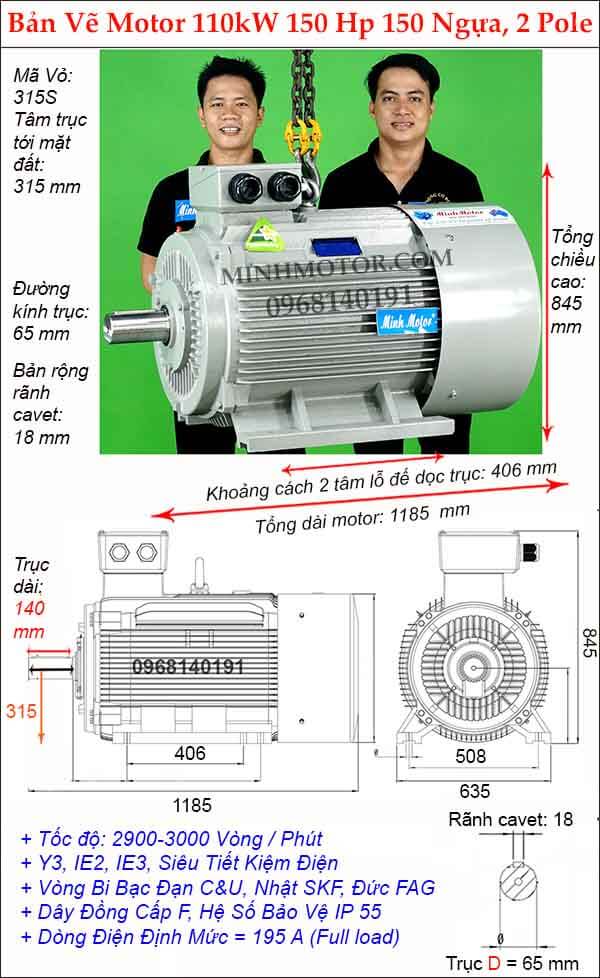

Bản vẽ motor 110kW 150HP 2 cực chân đế Y3-315S-2 trục 65mm

Tem motor 3 pha 110kW 2 cực Y3-315S-2 Parma, 2 pole

  • Lỗ chân đế dọc trục 406 mm, ngang trục 508 mm, lỗ Ø28 mm.
  • Tâm trục tới mặt đế: 315 mm.
  • Vòng bi: 6317 C3 / 6317 C3.

b) Motor 110kW 150HP 2 cực mặt bích có chân đế B35

  • Trục 65 mm, mặt bích B5 Ø660 mm.
  • Vành định vị 550 mm, tâm lỗ Ø600 mm, 8 lỗ bắt vít 24 mm.

Bản vẽ motor 110kW 150HP 2 cực mặt bích B35 Y3-315S-2

  • Khung 315S-2.
  • Motor 110kW nặng, bản mặt bích nên đặt B35 để chân đế đỡ thân, mặt bích chỉ định tâm.

3) Ứng dụng motor 110kW 150HP 2 pole 380V

  • Bơm trạm tăng áp cấp nước liên vùng, nhà máy nước: Bơm ly tâm cột áp cao, chạy biến tần theo áp mạng.
  • Máy nén lạnh trục vít amoniac kho lạnh lớn, nhà máy chế biến thủy sản: Chạy 24 giờ mùa cao điểm, nối khớp nối.
  • Máy nén khí trục vít 150HP: Chạy 2–3 ca, thường có biến tần.
  • Quạt cao áp hệ thống lọc bụi, quạt cấp gió lò hơi: Quạt áp cao quay nhanh, chạy liên tục.

Motor 110kW 150HP 2 cực thực tế tại kho

4) Ưu điểm motor 110kW 150HP 2 cực 380V

  • Quay ~ 2980 vòng/phút: nối thẳng trục bơm ly tâm, quạt cao áp, máy nén — không cần puly tăng tốc.
  • Cùng 110kW, motor 2 cực nhỏ gọn, nhẹ hơn motor 4 cực; đổi lại mô men chỉ ~ 353 Nm (4 cực ~ 707 Nm), không hợp tải nặng chạy chậm.
  • Dòng 195 A ở 380V: MCCB 315 A, cáp đồng 120 mm² cho đường dây dưới 50 m.
  • IP55 chặn bụi và tia nước; cách điện cấp F chịu tới 155°C ở cuộn dây — hợp xưởng nóng ẩm; xưởng bụi thì vệ sinh gân tản nhiệt định kỳ.
  • Ổ bi 6317 C3 / 6317 C3 có vú mỡ: bơm mỡ bổ sung không phải tháo motor.
  • Đấu Δ ở 380V, ra đủ 6 đầu dây: khởi động sao – tam giác được, dòng khởi động giảm còn ~ 1/3.
  • Đủ kiểu lắp: chân đế B3, mặt bích có chân đế B35.

5) Vận hành, đấu điện, bảo trì động cơ 3 pha 110kW 2 cực

a) Thông số điện cần nhớ

  • Điện áp: 380V đấu Δ / 660V đấu Y, 50Hz.
  • Dòng định mức: 195 A ở 380V; 113 A ở 660V.
  • Mô men định mức: ~ 353 Nm.
  • Dòng khởi động trực tiếp: ~ 1.170–1.365 A.

b) Đấu điện, thiết bị đóng cắt

  • Lưới 380V: đấu tam giác (Δ).
  • Aptomat: MCCB 315 A, chỉnh nhiệt ~ 205 A.
  • Contactor: 225 A (AC3).
  • Rơ le nhiệt: chỉnh 195 A.
  • Cáp đồng: 120 mm², sụt áp ~ 0,9% ở 50 m khi chạy định mức.
  • Khởi động sao – tam giác: rơ le nhiệt đặt ở nhánh tam giác chỉnh ~ 113 A.
  • Từ 75kW: ưu tiên khởi động mềm hoặc biến tần để dòng khởi động không vượt ~ 3 lần định mức.

c) Chạy biến tần

  • Tải nhẹ, tải đều (quạt, bơm): biến tần 110kW loại thường.
  • Tải nặng, khởi động có tải: biến tần 110kW loại tải nặng (HD, quá tải 150%) hoặc 132kW loại thường.
  • Dòng ra định mức của biến tần ≥ 195 A.
  • Không nên chạy motor 2 cực trên 50Hz: tốc độ đã cao, vòng bi, cánh quạt đuôi và máy bơm, quạt phía sau chịu vượt tốc.

d) Bảo trì

  • Ổ bi 6317 C3 / 6317 C3: bơm mỡ lithium chịu nhiệt ~ 35 g mỗi đầu sau 1000–1500 giờ chạy.
  • Cách điện: đo bằng megohm 500V, đạt từ 5 MΩ.
  • Vệ sinh gân tản nhiệt, lưới quạt đuôi 1–2 tháng/lần ở xưởng bụi.
  • Motor 2 cực quay nhanh: căn đồng tâm khớp nối kỹ, rung tăng là dấu hiệu lệch tâm hoặc mòn vòng bi.

6) Câu hỏi thường gặp về động cơ điện 3 pha 110kW 150HP 2 cực

a) Hỏi trước khi mua động cơ 110kW 150HP 2 cực: quạt cao áp hệ thống lọc bụi, bơm trạm tăng áp

  • Motor 110kW 2 cực kéo bơm được bao nhiêu khối nước mỗi giờ? Được khoảng 581 m³/h ở cột áp 50 m, hoặc khoảng 291 m³/h ở cột áp 100 m, với bơm ly tâm hiệu suất khoảng 80%. Bơm hiệu suất thấp hơn thì lưu lượng thực ít hơn; đo dòng khi chạy dưới 195 A là motor còn trong tải.
  • Motor 110kW 2 cực có chạy bơm 150HP được không? Được. 150HP ≈ 112kW, bơm ghi 150HP thường dùng motor 110kW 2 cực. Kiểm tra điểm làm việc của bơm; dòng khi chạy dưới 195 A là motor trong tải.
  • Biến tần 110kW có chạy được motor 110kW 2 cực không? Được, nếu dòng ra từ 210 A trở lên. Bơm, quạt dùng chế độ tải nhẹ là đủ; máy nén khởi động có tải nên chọn biến tần 132kW.
  • Motor 110kW chạy biến tần có cần vòng bi cách điện không? Có, nên đặt vòng bi cách điện phía đuôi khi chạy biến tần lâu dài. Chi phí nhỏ so với việc thay vòng bi 6317 và dừng máy nhiều lần.
  • Trạm biến áp 630 kVA có chạy được motor 110kW không? Được khi khởi động bằng biến tần hoặc khởi động mềm, với điều kiện phụ tải khác dưới khoảng 450 kVA. Motor chiếm khoảng 128 kVA khi đầy tải.
  • Motor 110kW 2 cực chạy 660V được không? Được, đấu sao ở 660V, dòng khoảng 112 A. Có lợi khi trạm có máy biến áp 0,69kV và biến tần loại 690V.
  • Dòng 195 A chọn dây, aptomat thế nào với motor 110kW 2 cực? Cáp đồng 120 mm² cho tuyến dưới 50 m; aptomat 250–315 A loại cho motor. Chạy biến tần dùng cáp có lưới chống nhiễu.
  • Motor 110kW 2 cực thay cho motor 4 cực cùng công suất ở bơm trạm tăng áp được không? Không, nếu máy thiết kế cho ~ 1.450 vòng/phút: motor 2 cực quay gấp đôi, máy vượt tốc. Chỉ dùng khi bơm trạm tăng áp cần ~ 2980 vòng/phút.
  • Mua động cơ 110kW 150HP 2 cực cho máy nén khí trục vít cần báo những thông số gì? Công suất 110kW, tốc độ ~ 2980 vòng/phút, điện áp, kiểu lắp chân đế hay mặt bích, trục 65 mm và ảnh tem motor cũ nếu thay thế.

b) Lắp đặt, chạy thử motor 110kW 2 cực cho quạt cao áp hệ thống lọc bụi

  • Nối động cơ 110kW 150HP 2 cực vào quạt cao áp hệ thống lọc bụi cần lưu ý gì? Lắp thẳng lên trục 65 mm có then, siết vít chặn đầu trục; cánh hoặc rotor gắn trên trục phải cân bằng động, nếu không motor rung và nóng vòng bi.
  • Chạy thử bơm trạm tăng áp bằng motor 110kW 2 cực, dòng bao nhiêu là đạt? Không tải ~ 43–62 A mỗi pha ở 380V; khi bơm trạm tăng áp chạy đủ tải dòng không vượt 195 A. Ba pha lệch nhau quá 5% thì kiểm tra điện áp, đầu cos.
  • Motor 110kW 2 cực cho máy nén lạnh trục vít amoniac có cần khởi động sao – tam giác không? Nên, hoặc dùng khởi động mềm/biến tần. Khởi động trực tiếp dòng vọt ~ 1.170–1.365 A làm sụt áp cả xưởng; sao – tam giác giảm còn ~ 1/3, rơ le nhiệt đặt nhánh tam giác ~ 113 A.
  • Máy nén khí trục vít quay ngược chiều khi lắp motor 110kW 2 cực, đổi chiều thế nào? Ngắt điện, đổi chéo 2 trong 3 dây pha ở đầu vào hộp cực. Với bơm, quạt phải chạy đúng chiều mũi tên trên vỏ; chạy ngược lưu lượng tụt mạnh dù dòng vẫn bình thường.

c) Bảo trì động cơ 110kW 150HP 2 cực khi chạy bơm trạm tăng áp

  • Motor 110kW 2 cực chạy quạt cao áp hệ thống lọc bụi liên tục, bơm mỡ ổ bi 6317 C3 bao lâu một lần? ~ 35 g mỡ lithium chịu nhiệt mỗi đầu sau 1000–1500 giờ chạy, bơm khi motor đang quay và mở nút xả mỡ cũ. Bơm quá nhiều làm ổ bi nóng.
  • Motor 110kW 2 cực đặt cạnh bơm trạm tăng áp nơi ẩm, giữ cách điện thế nào? Vỏ IP55 chịu tia nước nhưng không chịu ngâm. Đậy kín gioăng hộp cực, đầu cáp đi từ dưới lên, che mưa; để lâu không chạy thì đo cách điện, dưới 5 MΩ phải sấy trước khi chạy.
  • Đo dòng động cơ 110kW 150HP 2 cực khi máy nén lạnh trục vít amoniac đang chạy, bao nhiêu là quá tải? Dưới 195 A là trong tải. Từ 205 – 215 A cần giảm tải hoặc kiểm tra máy; trên 224 A kéo dài sẽ hỏng cách điện cuộn dây.

d) Lỗi thường gặp khi dùng motor 110kW 2 cực cho máy nén lạnh trục vít amoniac, cách khắc phục

  • Motor 110kW 2 cực kéo máy nén lạnh trục vít amoniac hay nhảy rơ le nhiệt, lỗi do đâu? Thường do lệch tâm khớp nối, máy phía sau kẹt hoặc chạy vượt điểm làm việc; cũng có thể mất cân bằng pha hoặc rơ le chỉnh thấp. Rơ le chỉnh đúng 195 A, không chỉnh cao hơn; đo dòng từng pha khi máy chạy để tìm nguyên nhân.
  • Đấu nhầm sao motor 110kW Y3-315S-2 trên lưới 380V thì sao? Motor vẫn quay nhưng lực kéo chỉ còn ~ 1/3, tức ~ 118 Nm thay vì 353 Nm; đóng tải là tụt tốc, nóng và cháy. Đổi cầu nối sang Δ.
  • Motor 110kW 2 cực rung mạnh khi chạy quạt cao áp hệ thống lọc bụi, sửa thế nào? Kiểm tra theo thứ tự: bulông chân đế, đồng tâm khớp nối, cân bằng cánh bơm/quạt, độ mòn vòng bi. Motor 2 cực quay ~ 3.000 vòng/phút nên sai lệch nhỏ cũng gây rung lớn.
