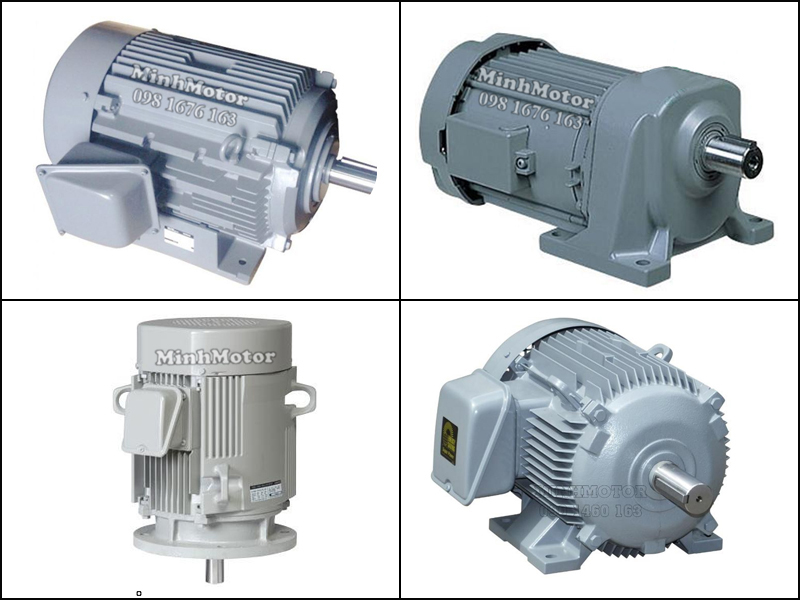

Động cơ Hitachi 15kW 20HP là motor điện 3 pha rotor lồng sóc của Hitachi, vỏ khung 160L, có bản 4 cực (20HP TFO-KK-4P) và bản 2 cực (20HP TFO-KK-2P), chân đế hoặc mặt bích. Bản 4 cực quay khoảng 1.460 vòng/phút, bản 2 cực khoảng 2.930 vòng/phút.
Trục 42 mm; bản 4 cực nặng khoảng 85 kg, dòng định mức khoảng 30 A; mặt bích Ø350 mm, vành định vị Ø300 mm, dày 20 mm, đường kính thân 316 mm.
1. Thông số kỹ thuật động cơ Hitachi 15kW 20HP
| Thông số | Giá trị |
| Hãng | Hitachi |
| Công suất | 15 kW (20 HP) |
| Loại motor | 3 pha rotor lồng sóc, khung 160L |
| Điện áp | 3 pha 380V |
| Dòng định mức | Khoảng 30 A ở 380V (4 cực) |
| Số cực – tốc độ | 2P khoảng 2.930; 4P khoảng 1.460 vòng/phút |
| Trục | 42 mm |
| Mã hàng | 20HP TFO-KK-4P, 20HP TFO-KK-2P |
| Mặt bích | LC Ø350, LA Ø300, LG 20 mm; thân Ø316 mm |
| Khối lượng | Khoảng 85 kg (4 cực) |
- Dòng và khối lượng lấy theo thông số Hitachi ở mục 3.
- Khung 160L dùng chung cỡ mặt bích với khung 160M (motor 11kW).
- Rơ le nhiệt chỉnh khoảng 30 A; trong sơ đồ sao – tam giác chỉnh khoảng 17 A.
2. Tốc độ, mô men động cơ Hitachi 15kW 20HP theo số cực
| Số cực | Tốc độ định mức | Mô men định mức | Khung – trục |
| 2 cực (2P) | Khoảng 2.930 vòng/phút | Khoảng 49 Nm | Trục 42 mm |
| 4 cực (4P) | Khoảng 1.460 vòng/phút | Khoảng 98 Nm | Khung 160L, trục 42 mm |
- Mô men định mức = 9550 × 15 ÷ tốc độ (vòng/phút).
- Khung 160L và trục 42 mm theo thông số Hitachi ở mục 3.
- Cùng công suất, motor 4 cực cho mô men gần gấp đôi motor 2 cực.
3. Kiểu lắp, kích thước và các loại động cơ Hitachi 15kW 20HP
a) Động cơ Hitachi 15kw 20HP chân đế
Loại 1: Motor điện Hitachi 15kw 20hp 4 pole chân đế
- Đường kính trục motor hitachi 15Kw 20Hp 4 cực: 42mm
- Mã hàng động cơ hitachi 15Kw 20Hp 4 pole: 20HP TFO-KK-4P
- Tốc độ trục ra 1400-1450-1500 vòng/phút
- Trọng lượng motor hitachi 15Kw 20Hp 1400 - 1500 vòng tua: 85kg
- Ampe định mức động cơ hitachi 15Kw 20Hp 1400 - 1500 vòng tua: 30A
Loại 2: Motor điện Hitachi 15kw 20hp 2 pole chân đế
- Đường kính trục motor hitachi 15Kw 20Hp 2 cực: 42mm
- Mã hàng động cơ hitachi 15Kw 20Hp 2 pole: 20HP TFO-KK-2P
- Tốc độ trục ra 2800-2900 vòng/phút
- Trọng lượng motor hitachi 15Kw 20Hp 2800 - 2900 - 3000 vòng tua: 79kg
- Ampe định mức động cơ hitachi 15Kw 20Hp 2800 - 2900 - 3000 vòng tua: 28A
b) Motor Hitachi 20HP 15 kw mặt bích
Với mã vỏ 160L Động cơ Hitachi 20HP 15kw có thông số mặt bích như sau
- Đường kính bích LC = 350 mm
- Đường kính vành định vị LA = 300 mm
- Độ dày của mặt bích, mặt mâm LG = 20 mm
- Đường kính thân: D = 316 mm
Thông số kích thước motor điện Hitachi 20HP 15 kw mặt bích mời bạn tham khảo thêm các giả trị kích thước khác tại hình bên dưới:
4. Ứng dụng động cơ Hitachi 15kW 20HP theo phiên bản
- 4 cực (khoảng 1.460 vòng/phút, 98 Nm): máy nén khí trục vít 15kW, máy nghiền, quạt hút bụi.
- 2 cực (khoảng 2.930 vòng/phút, 49 Nm): bơm cấp nước khoảng 150 m³/giờ cột áp 20 m, bơm chữa cháy, quạt cao áp.
- Mặt bích Ø350: bơm trục đứng.
5. Ưu điểm động cơ Hitachi 15kW 20HP
- Khung 160L, trục 42 mm cho cả 2 cực và 4 cực.
- Mặt bích Ø350 cùng cỡ với khung 160M, dễ thay thế giữa 11kW và 15kW.
- Bản 4 cực nặng khoảng 85 kg.
- Dòng khoảng 30 A ở 380V.
6. Chọn khớp nối cho động cơ Hitachi 15kW
Khớp nối chọn theo mô men truyền nhân hệ số làm việc, rồi kiểm tra lỗ trục và độ lệch cho phép. Bản 4 cực có mô men định mức khoảng 98 Nm, trục 42 mm.
| Kiểu tải | Hệ số làm việc | Mô men khớp nối cần (khoảng) | Loại khớp nối thường dùng |
| Bơm ly tâm, quạt | 1,25–1,5 | 125–150 Nm | Khớp nối cao su vấu, khớp nối lốp |
| Băng tải, máy trộn | 1,5–2 | 150–200 Nm | Khớp nối lốp, khớp nối xích |
| Máy nghiền, máy nén piston | 2–2,5 | 200–250 Nm | Khớp nối răng, khớp nối lốp cỡ lớn |
- Lỗ khớp nối phía motor 42 mm, rãnh then theo trục; phía máy theo trục máy.
- Căn lệch tâm và lệch góc theo giới hạn của hãng khớp nối, thường dưới khoảng 0,1 mm với khớp nối đàn hồi.
- Khớp nối đàn hồi giảm va đập khởi động và bù lệch nhỏ, cao su cần thay khi nứt, chai.
- Bản 2 cực (khoảng 49 Nm) cần khớp nối cân bằng tốt vì quay khoảng 2.930 vòng/phút.
7. Câu hỏi thường gặp về động cơ Hitachi 15kW 20HP
Người sắp mua hỏi
- Motor Hitachi 15kW 20HP nặng bao nhiêu? Bản 4 cực khoảng 85 kg; nâng hạ bằng palăng hoặc xe nâng, móc vào tai cẩu trên thân motor.
- Motor Hitachi 20HP khung 160L thay motor 11kW khung 160M được không? Cùng trục 42 mm và mặt bích Ø350, nhưng chân đế 160L dài hơn theo chiều trục nên khoan lại lỗ bệ.
- Motor Hitachi 15kW 2 cực dùng cho máy gì? Khoảng 2.930 vòng/phút, 49 Nm: bơm chữa cháy, bơm cấp nước lưu lượng lớn, quạt cao áp.
Người đang sử dụng hỏi
- Khởi động motor Hitachi 15kW bằng cách nào? Sao – tam giác, khởi động mềm hoặc biến tần; đóng trực tiếp dòng lên khoảng 6–7 lần định mức, gây sụt áp lưới.
- Aptomat và cáp cho motor Hitachi 20HP cỡ nào? Aptomat 50–63 A, cáp đồng 10 mm² cho đường dây chung; sao – tam giác dùng 2 bộ cáp 6 mm².
- Rơ le nhiệt motor Hitachi 15kW chỉnh bao nhiêu? Đóng trực tiếp chỉnh khoảng 30 A; sao – tam giác đặt ở nhánh pha, chỉnh khoảng 17 A.
Thợ bảo trì hỏi
- Khớp nối motor Hitachi 15kW kiểm tra gì? Cao su đệm có nứt, mòn không; sau khi thay đệm đo lại độ đồng tâm hai trục.
- Motor Hitachi 20HP cần đo gì mỗi quý? Dòng 3 pha, rung trên nắp ổ trục, nhiệt độ ổ trục và điện trở cách điện.
- Lắp bệ motor Hitachi 15kW cần chú ý gì? Bệ phẳng và cứng, chèn căn lá chống chân lỏng, bulong neo đúng cỡ lỗ chân đế.
Khi motor gặp lỗi kỹ thuật
- Motor Hitachi 15kW rung mạnh sau khi thay khớp nối? Thường do lệch tâm; căn lại bằng đồng hồ so, lệch song song dưới khoảng 0,05 mm với bản 4 cực.
- Contactor sao – tam giác motor Hitachi 20HP cháy tiếp điểm là do đâu? Contactor cỡ nhỏ hoặc chuyển sang tam giác quá sớm; dùng contactor chính và tam giác khoảng 18–25 A, rơ le thời gian 5–10 giây.
- Motor Hitachi 15kW đang chạy tự dừng, vỏ nóng? Rơ le nhiệt tác động do quá tải hoặc làm mát kém; đo dòng, vệ sinh cánh tản nhiệt rồi mới chạy lại.
