Motor Hitachi 7.5kw 10HP còn gọi là động cơ Hitachi 7.5Kw 10HP

1) Đặc điểm motor Hitachi 7.5kw 10HP

Đặc điểm motor Hitachi 7.5kw 10HP gồm:

  • Motor Hitachi có 3 màu: trắng, ghi, xanh sậm
  • Nguồn gốc xuất xứ motor Hitachi Nhật Bản và Thái Lan. Tại Việt Nam các hàng cũ là của Nhật, hàng mới là của Thái Lan, vì nhân công Nhật chi phí rất cao so với người Thái
  • Nguyên liệu vỏ motor điện 3 pha Hitachi: gang, nhôm, thép.
  • Hộp cực điện đông cơ hitachi công suất nhỏ nằm ngang, với động cơ công suất lớn, hộp đấu điện ở trên nóc, đặc biệt là IE3

2) Bản vẽ kỹ thuật motor Hitachi 10HP 7.5 kw chân đế

Motor điện Hitachi 7.5kw 10hp chân đế có thông số như sau:

  • Đường kính trục: 28mm
  • Mã hàng 10HP TFO-KK-4P
  • Tổng chiều dài: 465.5 mm
  • Tổng chiều cao: 367 mm

Bản vẽ kỹ thuật động cơ Hitachi 7.5kw 10HP 10 ngựa chân đế

3) Thông số kích thước động cơ Hitachi 7.5kw 10HP mặt bích

Motor Hitachi Hitachi 10HP 7.5kw mặt bích có kích thước như sau:

  • Đường kính bích: 300 mm
  • Đường kính trục: 38 mm
  • Mã 10HP VTFO-K-4P

Thông số kích thước động cơ Hitachi 7.5kw 10HP 10 ngựa mặt bích

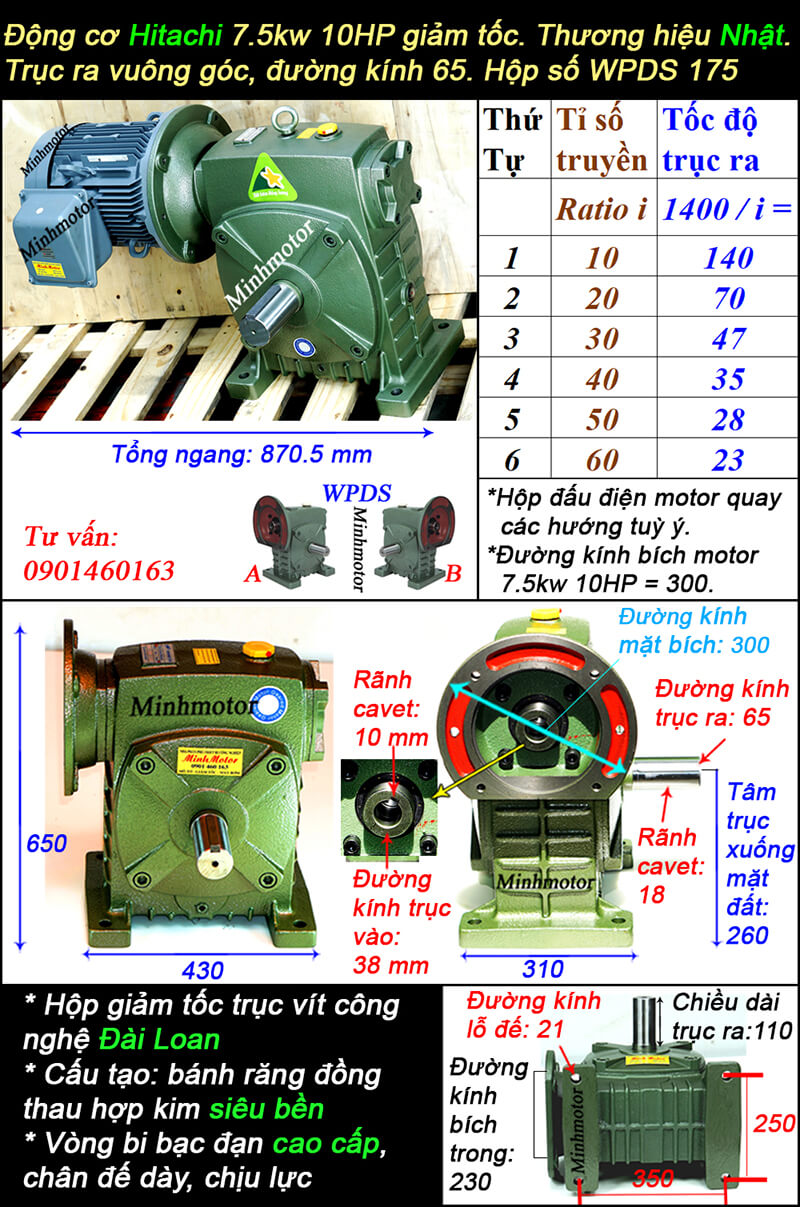

4) Motor Hitachi 10HP 7.5kw gắn hộp số WPDS

Motor Hitachi 7.5kw 10HP gắn hộp số vuông góc trục cốt trên:

  • Đường kính mặt bích: 300mm
  • Lắp với hộp số bánh nhông WPDS size 175
  • Đường kính trục ra 65mm

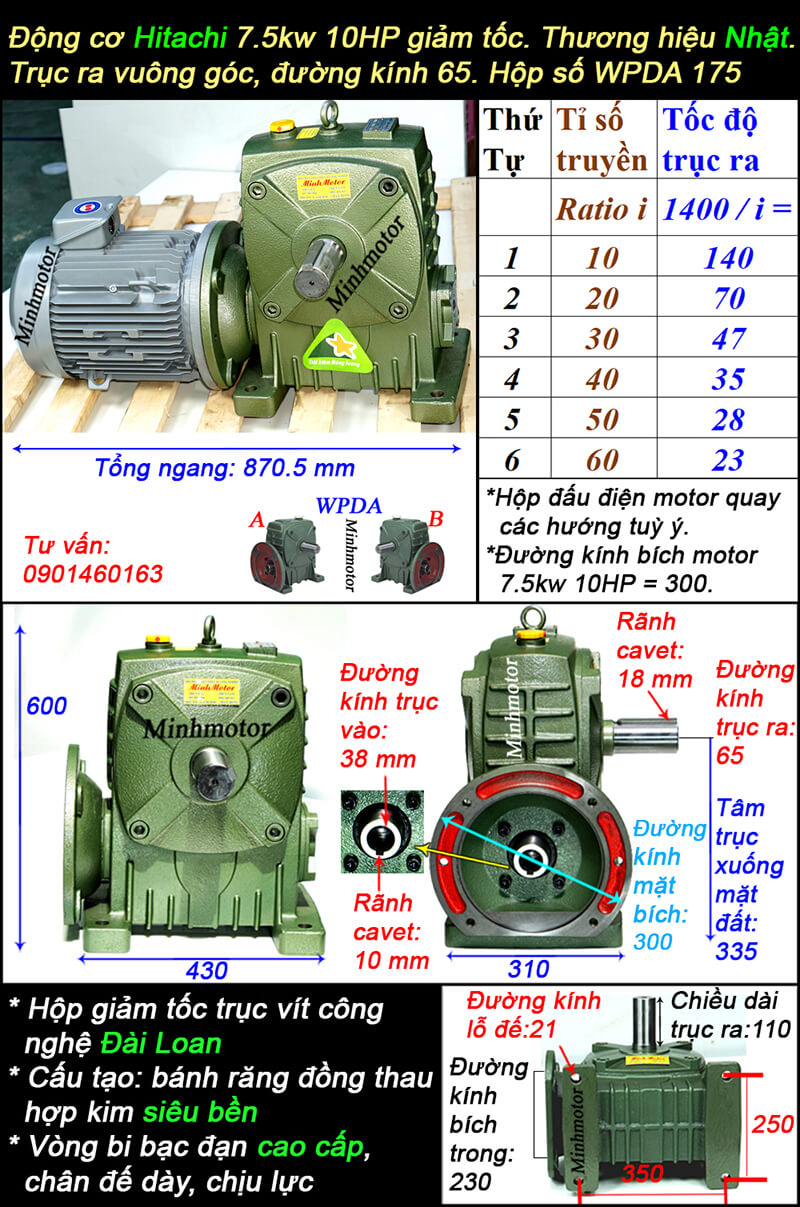

5) Motor Hitachi 7.5kw 10HP nối hộp số WPDA

Động cơ Hitachi 7.5kw 10HP liền hộp chỉnh tốc WPDA size 175

Trục ra vuông góc, đường kính 65 mm

Đường kính bích motor Hitachi: 300 mm

6) Động cơ Hitachi 7.5kw 10HP nối với hộp chỉnh tốc NMRV

Có trục ra là cốt âm hoặc cốt dương như hình dưới đây:

a) Động cơ Hitachi 7.5kw 10HP gắn NMRV trục ra cốt dương

  • Đường kính trục dương: 45mm
  • Mã hộp số: NMRV size 130

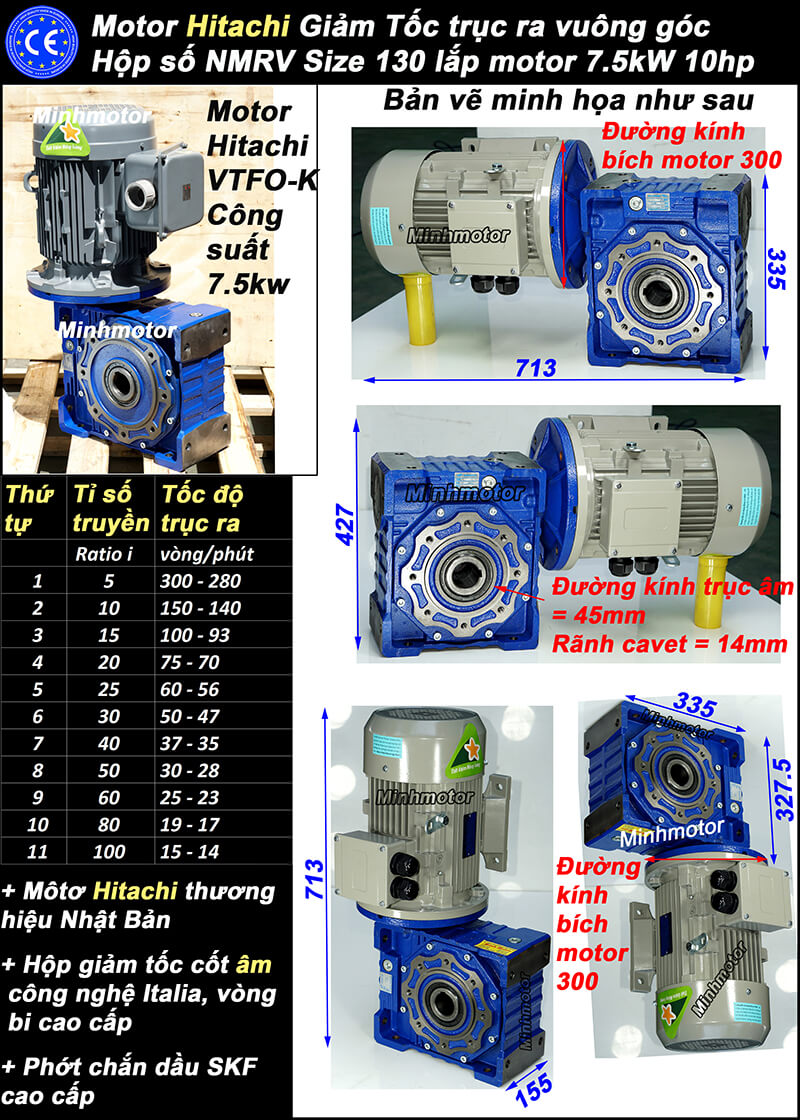

b) Motor Hitachi 7.5kw 10HP gắn NMRV trục ra cốt âm

  • Đường kính cốt âm: 45mm
  • Rãnh cavet: 14mm
