Động cơ Hitachi 2,2kW 3HP là motor điện rotor lồng sóc của Hitachi, có bản 3 pha 4 cực (TFO-K-4P chân đế, VTFO-K-4P mặt bích, TFO-K 4P chân đế có mặt bích), 3 pha 2 cực (TFO-KK-2P, TFO-K 2P) và bản 1 pha 220V mã EFOUP-4P. Bản 4 cực quay khoảng 1.430 vòng/phút, bản 2 cực khoảng 2.840 vòng/phút.
Bản 4 cực trục 28 mm, then 8 mm, mặt bích Ø250 mm; bản 2 cực trục 24 mm; bản 1 pha trục 28 mm, dài khoảng 411 mm.
1. Thông số kỹ thuật động cơ Hitachi 2,2kW 3HP
| Thông số | Giá trị |
| Hãng | Hitachi |
| Công suất | 2,2 kW (3 HP) |
| Loại motor | 3 pha rotor lồng sóc; bản 1 pha 220V |
| Điện áp | 3 pha 380V; 1 pha 220V |
| Dòng định mức | Khoảng 4,9 A ở 380V (3 pha 4 cực); khoảng 14–15 A ở 220V (1 pha) |
| Số cực – tốc độ | 2P khoảng 2.840; 4P khoảng 1.430 vòng/phút |
| Trục | 4P 28 mm, 2P 24 mm, then 8 mm; 1 pha 28 mm |
| Mã hàng | TFO-K-4P, TFO-KK-2P chân đế; VTFO-K-4P mặt bích Ø250; TFO-K chân đế có mặt bích; EFOUP-4P 1 pha |
| Kích thước | VTFO-K-4P dài 356 mm; 2P chân đế dài 315 mm, cao 180 mm; 1 pha dài 411,5 mm, cao 265 mm |
- Bản 2 cực và 4 cực khác đường kính trục (24 và 28 mm).
- Rơ le nhiệt bản 3 pha chỉnh khoảng 4,9 A ở 380V.
- Bản 1 pha dòng lớn, dùng aptomat 32 A, dây 4 mm².
2. Tốc độ, mô men động cơ Hitachi 2,2kW 3HP theo số cực
| Số cực | Tốc độ định mức | Mô men định mức | Khung – trục |
| 2 cực (2P) | Khoảng 2.840 vòng/phút | Khoảng 7,4 Nm | Trục 24 mm (TFO-KK-2P) |
| 4 cực (4P) | Khoảng 1.430 vòng/phút | Khoảng 14,7 Nm | Trục 28 mm (TFO-K-4P) |
- Mô men định mức = 9550 × 2,2 ÷ tốc độ (vòng/phút).
- Tốc độ 2.840 và 1.430 vòng/phút theo thông số Hitachi ở mục 3.
- Cùng công suất, motor 4 cực cho mô men gần gấp đôi motor 2 cực.
3. Kiểu lắp, kích thước và các loại động cơ Hitachi 2,2kW 3HP
a) Motor Hitachi 2.2kw 3HP 1 pha 220v 4 pole
- Đường kính trục: 28mm
- Rãnh cavet: 8mm
- Mã hàng 3HP EFOUP-4P
- Điện áp: 1 pha 220V
- Tổng chiều dài: 411.5 mm
- Tổng chiều cao: 265 mm

b) Motor Hitachi 2.2kw 3HP 4 pole chân đế 3 pha
- Đường kính trục: 28mm, cavet: 8mm
- Mã hàng động cơ hitachi 2.2Kw 3Hp 1400 - 1500 vòng tua: 3HP TFO-K-4P
- Công suất: 2.2kw 3HP
- Điện áp: 3 pha 380V
- Motor 4 cực tốc độ quay 1430 (thị trường hay gọi: 1400, 1500 vòng/phút) chậm tua.
- Tổng chiều dài: 356 mm
- Tổng chiều cao: 199.5 mm

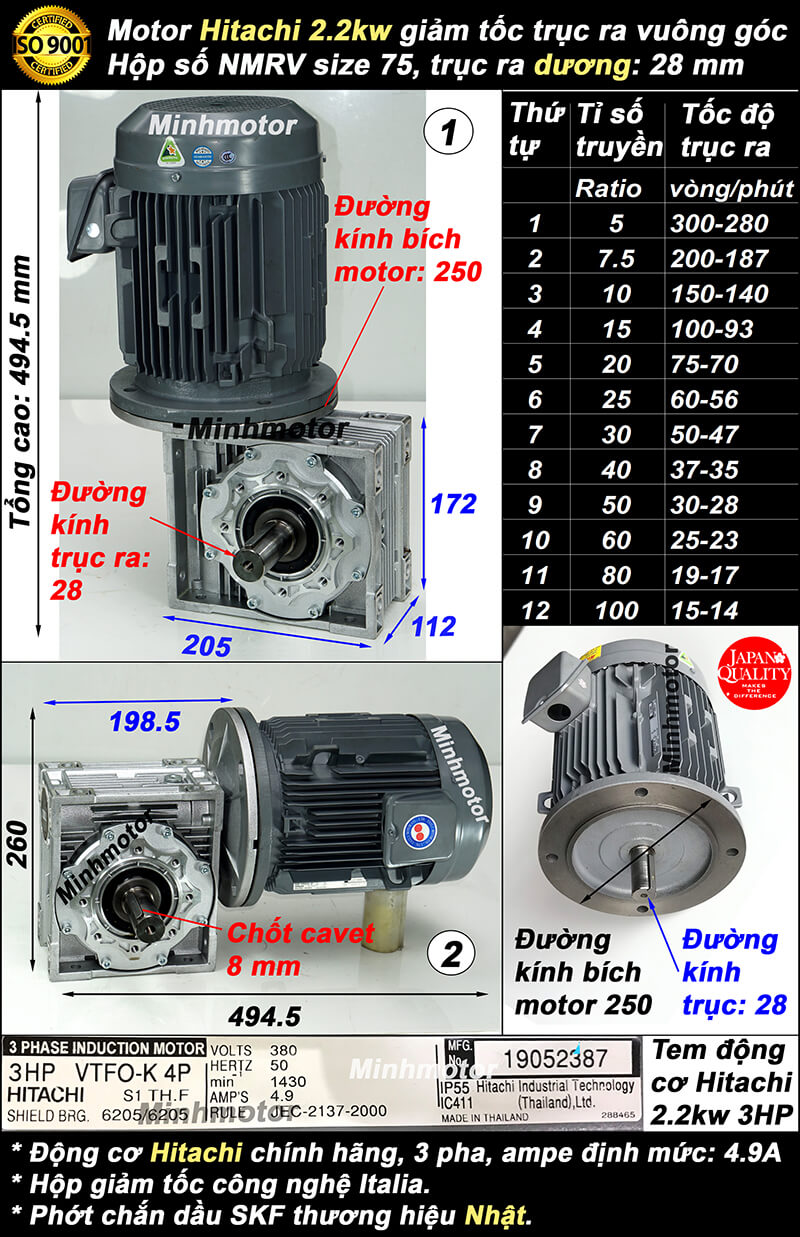

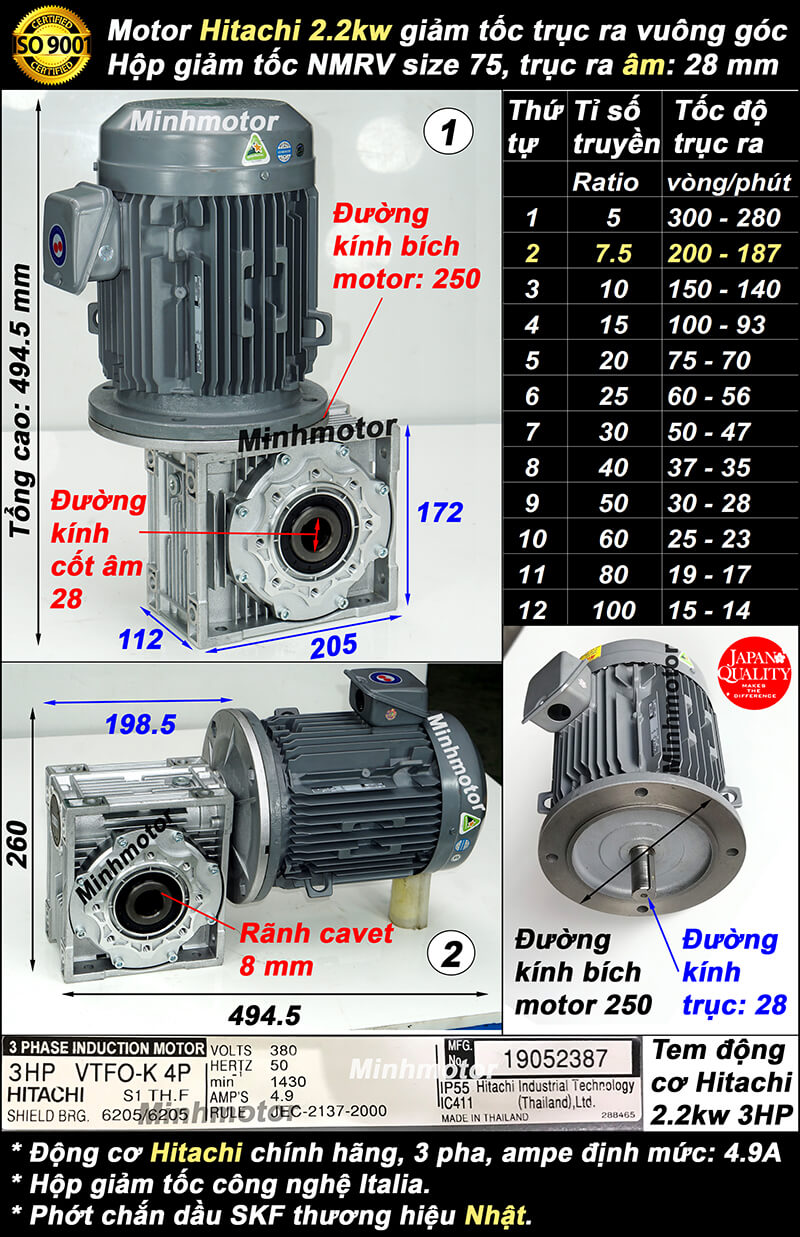

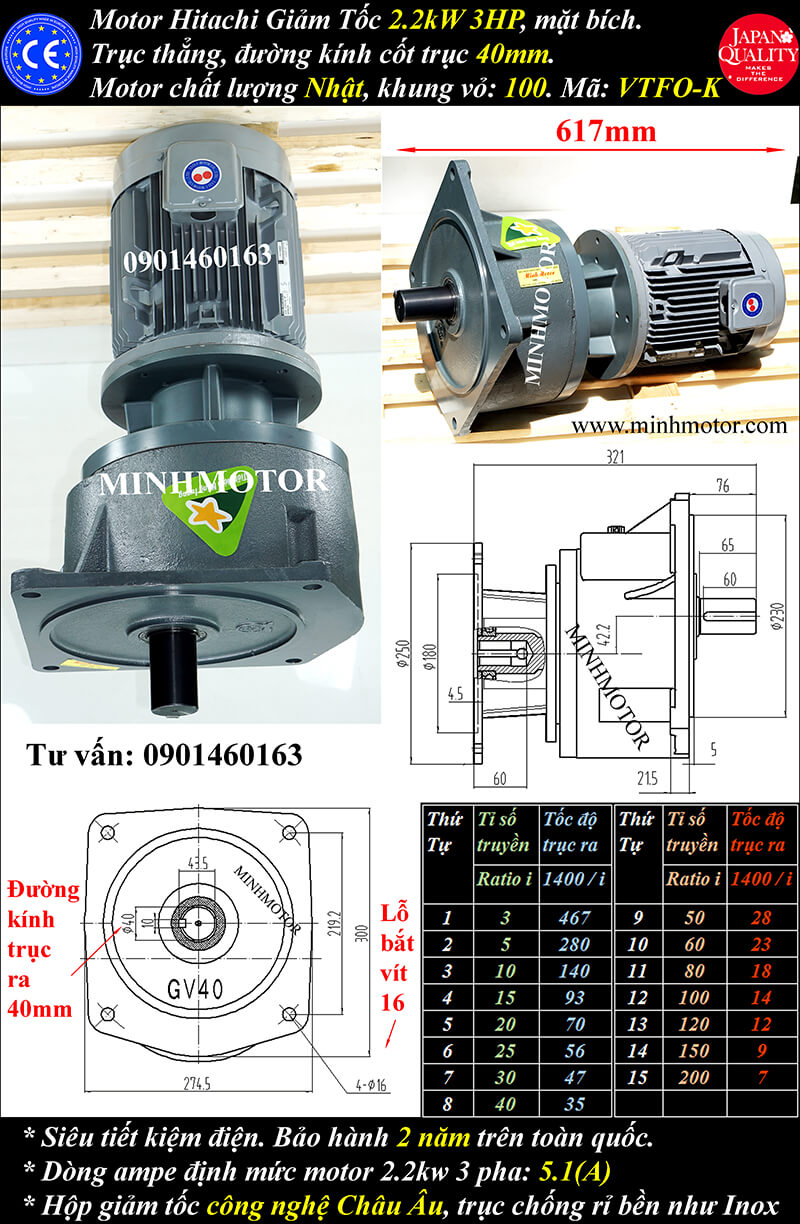

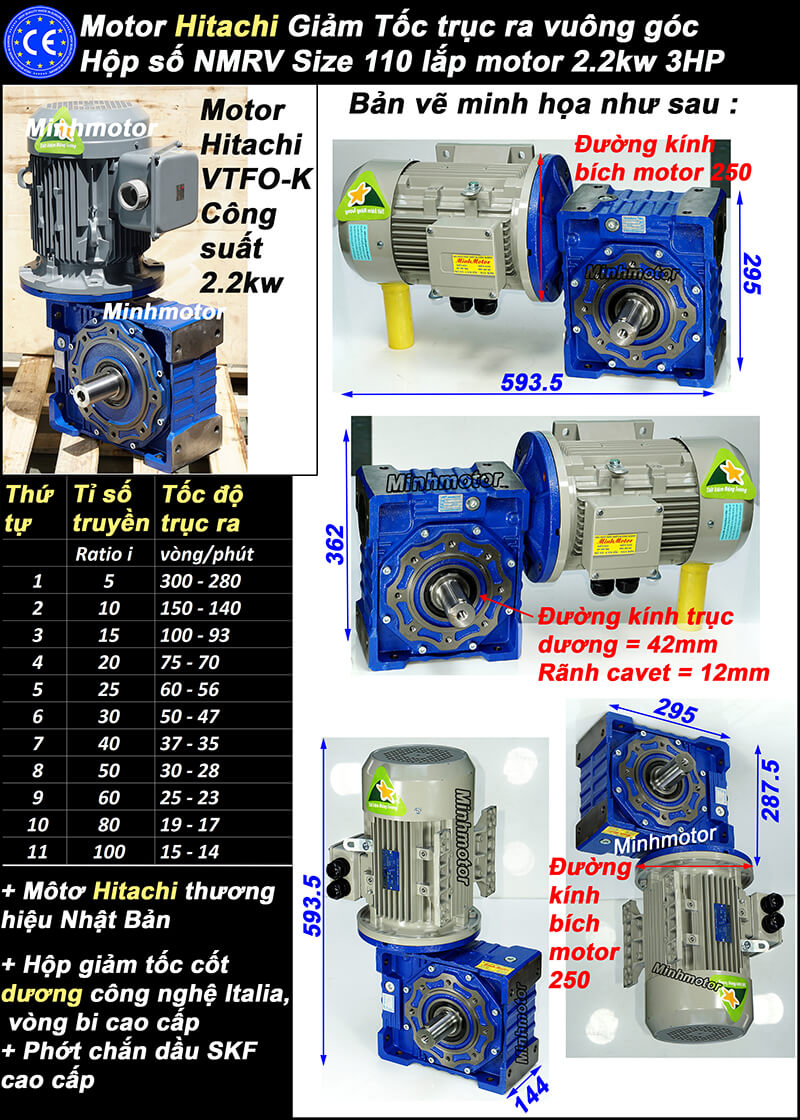

c) Motor Hitachi 3HP 2.2kw 4 Pole mặt bích
Động cơ Hitachi 3HP 2.2kw 4 cực, mặt bích có kích thước như sau:
- Đường kính bích motor hitachi 2.2Kw 3Hp 1400 - 1500 vòng tua: 250 mm
- Đường kính trục: 28 mm, cavet: 8mm
- Mã 3HP VTFO-K-4P
- Tổng dài: 356mm
- Kiểu motor 4 pole, mặt bích

d) Động cơ Hitachi 4 Pole 3HP chân đế có mặt bích
Thông số kỹ thuật motor Hitachi 3HP 2.2Kw TFO-K 4P chân đế có mặt bích như sau:
- Mã động cơ Hitachi 3HP TFO-K 4P
- Đường kính trục ra motor hitachi 2.2Kw 3Hp 4 cực: 28mm
- Cavet: 8mm
- Công suất: 3HP 2.2Kw
- Điện áp động cơ hitachi 2.2Kw 3Hp 4 pole: 3 pha 380v
- Đường kính bích: 250 mm

e) Motor Hitachi 2.2kw 3HP 2 pole chân đế 3 pha
- Đường kính trục motor hitachi 2.2Kw 3Hp 2 cực: 24mm, cavet: 8mm
- Tổng dài động cơ hitachi 2.2Kw 3Hp 2 pole: 315mm
- Tổng cao motor hitachi 2.2Kw 3Hp 2800 - 2900 - 3000 vòng tua: 180mm
- Mã hàng 3HP TFO-KK-2P
- Tốc độ trục ra từ 2800-3000 vòng/phút
- Công suất: 3 pha 380V

f) Motor Hitachi 2 pole 3HP chân đế có mặt bích
Động cơ Hitachi TFO-K 2P, 2 pole, nhanh tua, tốc độ 2840 (thị trường hay gọi: 2800 - 2900 - 3000 vòng/phút).
Thông số kỹ thuật motor Hitachi 3HP 2.2Kw 2 cực chân đế có mặt bích:
- Mã động cơ Hitachi 3HP TFO-K 2P
- Đường kính trục : 24mm; cavet: 8mm
- Công suất động cơ hitachi 2.2Kw 3Hp 2800 - 2900 - 3000 vòng tua: 3HP 2.2Kw
- Điện áp: 3 pha 380v
- Đường kính bích: 200 mm

4. Ứng dụng động cơ Hitachi 2,2kW 3HP theo phiên bản
- 3 pha 4 cực (khoảng 1.430 vòng/phút, 14,7 Nm): máy nén khí piston 3HP, máy xay xát, máy ép mía; mặt bích Ø250 ghép hộp giảm tốc cho băng tải, máy trộn.
- 3 pha 2 cực (khoảng 2.840 vòng/phút, 7,4 Nm): bơm tưới, bơm cấp nước, quạt ly tâm hút bụi xưởng gỗ.
- 1 pha EFOUP-4P: máy xay, máy nén khí, máy cưa nơi chỉ có điện 1 pha 220V.
- Chân đế có mặt bích TFO-K: lắp nằm ngang hoặc thẳng đứng cho máy khuấy, bơm trục đứng.
5. Ưu điểm động cơ Hitachi 2,2kW 3HP
- Đủ bản 2 cực, 4 cực, 1 pha và 3 kiểu lắp.
- Mặt bích Ø250 chuẩn B5 khung 100, ghép được nhiều loại hộp giảm tốc.
- Bản 2 cực gọn: dài 315 mm, cao 180 mm.
- Bản 1 pha 220V dùng được ở nơi không có điện 3 pha.
6. Tính puly truyền đai từ động cơ Hitachi 3HP sang đầu nén khí
Máy nén khí piston thường chạy đầu nén chậm hơn motor, truyền bằng đai. Tỉ số truyền i = tốc độ motor ÷ tốc độ đầu nén = đường kính puly đầu nén ÷ đường kính puly motor. Ví dụ motor Hitachi 2,2kW 4 cực khoảng 1.430 vòng/phút, đầu nén cần khoảng 800 vòng/phút, puly motor Ø100 mm.
| Đại lượng | Cách tính | Kết quả (khoảng) |
| Tỉ số truyền | 1.430 ÷ 800 | 1,79 |
| Puly đầu nén | 100 × 1,79 | 179 mm, chọn Ø180 mm |
| Tốc độ đai | 3,14 × 0,1 × 1.430 ÷ 60 | 7,5 m/s |
| Mô men motor | 9550 × 2,2 ÷ 1.430 | 14,7 Nm |
| Mô men trục đầu nén | 14,7 × 1,8 × 0,95 | 25 Nm |
- Tốc độ đai khoảng 5–25 m/s là vùng làm việc tốt của đai thang.
- Puly motor nhỏ hơn khoảng Ø80 mm làm đai mau mòn và tăng lực kéo lên vòng bi đầu trục.
- Đổi puly để tăng tốc đầu nén thì công suất cần tăng theo, kiểm tra dòng motor không vượt khoảng 4,9 A.
7. Câu hỏi thường gặp về động cơ Hitachi 2,2kW 3HP
Người sắp mua hỏi
- Motor Hitachi 2,2kW 3HP 2 cực và 4 cực khác trục thế nào? Bản 4 cực trục 28 mm, bản 2 cực trục 24 mm, cùng then 8 mm. Đổi qua lại cần thay puly hoặc khớp nối.
- Motor Hitachi 3HP mặt bích VTFO-K-4P kích thước bao nhiêu? Bích Ø250 mm, trục 28 mm, dài khoảng 356 mm.
- Motor Hitachi 3HP 1 pha dùng cho máy nén khí được không? Có với máy nén piston có van xả tải. Dòng khoảng 14–15 A ở 220V, cần aptomat 32 A và dây 4 mm².
Người đang sử dụng hỏi
- Rơ le nhiệt motor Hitachi 2,2kW chỉnh bao nhiêu? Bản 3 pha 4 cực chỉnh khoảng 4,9 A ở 380V, chọn rơ le dải 4–6 A.
- Motor Hitachi 3HP kéo máy nén chạy cả ngày có ổn không? Có khi dòng đo dưới khoảng 4,9 A và máy nén nghỉ theo chu kỳ đóng ngắt của rơ le áp suất.
- Motor Hitachi 2,2kW 2 cực quay bao nhiêu vòng? Khoảng 2.840 vòng/phút, mô men 7,4 Nm, hợp với bơm và quạt ly tâm.
Thợ bảo trì hỏi
- Motor Hitachi 3HP đặt ở xưởng gỗ vệ sinh thế nào? Thổi bụi cánh tản nhiệt và lưới quạt hằng tuần; bụi phủ dày làm motor nóng nhanh.
- Kiểm tra độ căng đai motor Hitachi 2,2kW ra sao? Ấn giữa nhịp đai, độ võng khoảng 1,6 mm cho mỗi 100 mm khoảng cách giữa 2 puly.
- Đo dòng motor Hitachi 3HP thế nào cho đúng? Kẹp ampe từng pha khi máy chạy tải ổn định; 3 pha lệch nhau dưới khoảng 5% là bình thường.
Khi motor gặp lỗi kỹ thuật
- Motor Hitachi 3HP 1 pha đề không lên, kêu rè là do đâu? Tụ đề hỏng hoặc công tắc ly tâm không đóng; kiểm tra tụ và tiếp điểm công tắc.
- Motor Hitachi 2,2kW chạy vài phút thì nhảy rơ le nhiệt? Quá tải, mất pha hoặc rơ le chỉnh thấp; đo dòng từng pha so với khoảng 4,9 A.
- Vỏ motor Hitachi 3HP bị giật điện xử lý thế nào? Ngắt điện, đo cách điện cuộn dây với vỏ và kiểm tra dây tiếp địa; nối đất lại trước khi chạy.
