Motor giảm tốc 0.75kw 0.8kw 1HP 380v 3 pha hoặc động cơ giảm tốc 1HP 0.75kw 0.8kw. Là sản phẩm ứng dụng rộng rãi trong mọi ngành công nghiệp.
- Cấu tạo: gồm 1 motor 4 cực điện gắn với hộp giảm tốc (còn gọi là gearbox hay gear reducer)
- Ngành nghề: chế tạo máy cơ khí băng tải, băng truyền, quạt nuôi tôm, cẩu hàng chở hàng, xay nghiền thực phẩm
- Điện áp: 3 pha 220v - 380v, 220v, 1pha
- Tốc độ: ratio 3, nghĩa là tỉ số truyền 1/3, giảm tốc độ 3 lần. 1400/3 = trục ra quay 466.67 vòng/phút, 466.67 RPM
1) Ứng dụng lắp máy Motor Giảm Tốc 0.75Kw 1HP 1/3
- Trục giảm tốc gearshaft bền như inox, là thép chống rỉ bánh răng được sản xuất từ các máy móc Đức và Ý
- Dầu mỡ của bánh răng nhông truyền động là của Nhật Japan, dây đồng cấp F
- Tiêu Chuẩn Dây Đồng, IE2, Tiết kiệm điện năng
- Rotor và Stator tôn silic xanh cán nguội mã 600. Cao cấp hàng đầu Việt Nam
- Tuổi thọ sản phẩm 6-9 năm
- Motor giảm tốc 3 pha 0.75Kw 1Hp: sản xuất băng tải, máy cán tôn thép, thang máy chở hàng, máy trộn xi măng, máy chế biến hạt điều, kéo lưới bắt cá biển, sản xuất khẩu trang.
2) Cách chọn motor giảm tốc 0.75kw 0.8kw 1HP ratio 3
- Theo Quốc gia: Đức, Nhật Ý, Đài Loan
- Theo hãng - thương hiệu: MINHMOTOR, MOTOVARIO, TOSHIBA, TECO, TAILI, Nord
- Theo frame size: kích cỡ của hộp giảm tốc là khoảng cách tâm trục ra tới tâm trục vào
- Theo mã hàng: GH, GV, R, K, WP, NMRV, HW, HMW, LW S, F
- Theo tốc độ: chúng tôi là công ty duy nhất Việt Nam có sẵn đủ tốc độ ratio 3 tới ratio 3000
3) Các kiểu lắp đặt của motor giảm tốc 0.75kw 0.8kw 1HP ratio 3
a. Động Cơ Giảm Tốc Chân Đế GH 0.75kw 0.8kw 1HP
Là loại nhiều người ưa chuộng nhất. Công suất hay gặp là 0.2kw tới 7.5kw
b. Motor Giảm Tốc Mặt Bích GV 0.75kw 0.8kw 1HP
Công suất power từ 0.2 kw tới 7.5kw 10 HP
Giảm tốc mặt bích thường lắp đặt úp xuống xuống hoặc ngửa lên
Đối với động cơ giảm tốc khuấy 0.75kw 0.8kw 1HP cực chậm ratio đạt tới 1/2000 - 1/4000, giảm tới vài ngàn lần, siêu chậm
c. Động Cơ giảm tốc Cyclo XWE 0.75kw 0.8kw 1HP Ratio 3
Động cơ giảm tốc Cyclo còn có những tên gọi khác XWD, BWY, XWY, BWE, BLD, XLD, XLE, 0.75kw 0.8kw 1HP Ratio 3
Motor hộp số 0.75kw 0.8kw 1hp cycloid thường có ratio 1 / 11, 17, 29, 71, 59, 43, 35, đường kính cốt từ 25 tới 130mm. Động cơ hộp số cycloid công suất power 0.75kw 0.8kw 1HP mặt bích ký hiệu: XL, BL chân đế là: BWD, XWD chạy được điện 220v, 380v sử dụng vào những việc cần trục cốt ra lớn.
- Đường kính Trục cốt motor giảm tốc cyclo là đường kính 30 mm tới 90mm
- Ratio thường dùng: 11, 17, 23, 35, 59, 87
d. Hộp Giảm Tốc ASS Cốt Ra Vuông Góc Với Cốt Vào
Motor Giảm Tốc 0.75kw 0.8kw 1HP Trục Vít (worm gear HW, LW, HMW, LMW, BSS, ASM, BSM, ASN)
Hộp số trục vít liền động cơ 0.75kw 0.8kw 1hp Ratio, số lần giảm tốc độ 10, 20, 30, 40, 60. trục ra vuông góc lắp đặt được nhiều hướng.
Tư thế lắp đặt của hộp số trục vít đa dạng như sau worm gear reducer 0.75kw 0.8kw 1HP VW UW VMW UMW TOM TMW
e. Động Cơ Giảm Tốc Trục Âm SW 0.75kw 0.8kw 1HP Ratio 3
Hộp giảm tốc RV kết hợp động cơ 0.75kw 0.8kw 1hp Có số lần giảm tốc độ là 5, 10, 20, 30, 40, 60, 80 trục ra cốt âm, trục dương mặt bích vuông, quay 360 độ, có thể lắp phanh từ.
Tư thế lắp đặt: RV B5 + Motor B5 flange bích
f. Động Cơ Giảm Tốc 2 Trục Ra
Còn gọi là gear motor double solid shaft
g. Motor Giảm Tốc Phanh Từ 0.75kw 0.8kw 1HP Ratio 3
Động cơ giảm tốc 380v 0.75kw 0.8kw 1HP phanh có thắng từ siết chặt vào cốt motor khiến motor dừng quay lập tức khi ngắt điện, để dùng trong thang máy hoặc cẩu hàng.
h. Điều Tốc Cơ Liền Hộp Số 0.75kw 0.8kw 1HP Ratio 3 Thay Đổi Tốc Độ 3 Lần
Lợi thế so với biến tần là lực mô men của motor không giảm khi tốc độ chậm đi
- Ảnh 1: phía trên là điều tốc cơ 2 cấp B3
- Ảnh 2: điều tốc cơ B5 liền hộp số trục dương
- Ảnh 3: điều tốc cơ lắp hộp giảm tốc trục âm NMRV
- Ảnh 4: điều tốc cơ UDL liền hộp giảm tốc GHM
i. Motor Giảm Tốc 220v 0.75kw 0.8kw 1HP
- Mã hàng GHC chân đế, GVM mặt bích
- Có 1 tụ đề khởi động và 1 tụ ngâm (tụ ngậm) bù công suất khi điện yếu
k. Giảm Tốc 2 Trục Đồng Tâm GHD
- Ưu điểm: lắp vào bất kỳ cơ cấu giảm tốc nào dù điện 380v hay 220v. Rất gọn và linh động

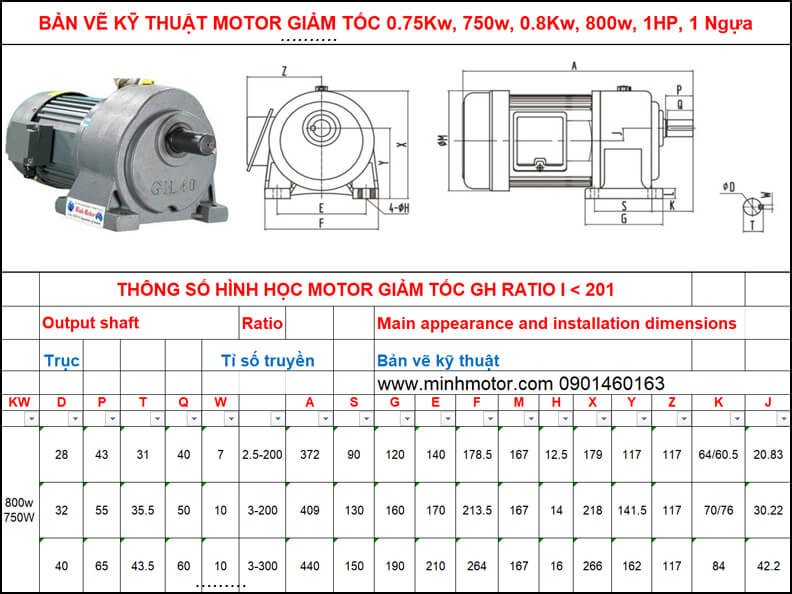

4) Bản vẽ motor giảm tốc 0.75kw 0.8kw 1HP chân đế ratio 3
Đường kính trục phổ biến nhất với giảm tốc 0.75kw 0.8kw: 28mm, 32mm và 40mm
Giảm tốc 0.75kw 0.8kw 1HP ratio 3 đường kính trục 28mm tốc độ trục ra 467-500 vòng
- Tổng dài A= 372mm
- Tổng cao X= 179mm
- Khoảng cách tâm lỗ chân đế ngang trục E= 140mm
- Khoảng cách giữa 2 tâm chân đế dọc trục S= 90mm

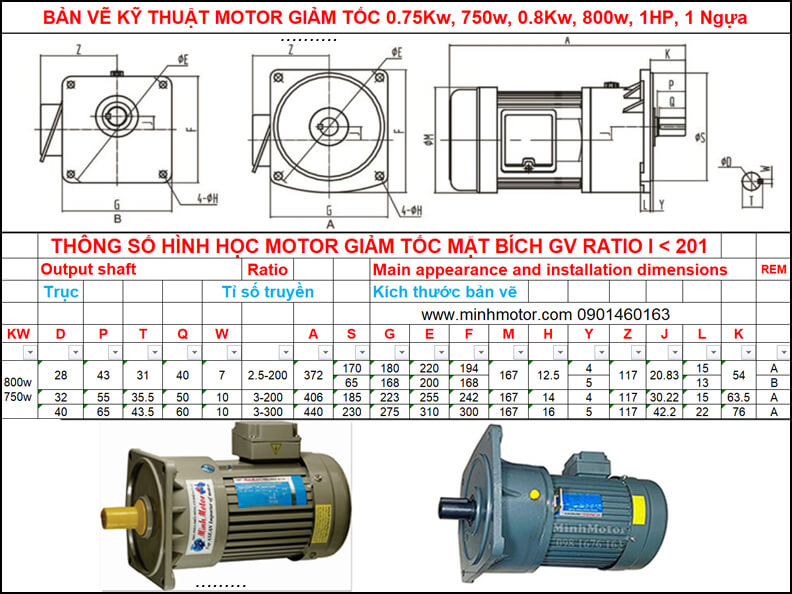

5) Bản vẽ giảm tốc mặt bích 0.75kw 0.8kw 1HP mặt bích GV ratio 3
Kích thước mặt bích vuông, Mời xem hình dưới đây
Thông số động cơ giảm tốc mặt bích 0.75kw 0.8kw 1HP ratio 3 đường kính trục 28mm
- Tổng dài A= 372mm
- Kích thước mặt bích F= 194mm; G= 180mm
- Đường kính trục D= 28mm
- Chiều rộng rãnh cavet W= 7mm
6) Video động cơ liền giảm tốc 0.75kw 0.8kw 1HP ratio 3
Các kiểu động cơ giảm tốc thông dụng 0.75kw 0.8kw 1HP ratio 3 phổ biến nhất
