Motor giảm tốc 0.75kW 1HP 1/30 hay động cơ giảm tốc 1HP 0.75kW tỉ số truyền 30, 3 pha, ratio 30
Công dụng: chế tạo máy khuấy, máy trộn, máy nghiền, máy cán máy đùn, máy ép
Tốc độ: Động cơ giảm tốc 0.75kw 1HP 1/30, ratio i = 30, nghĩa là tốc độ motor điện ở trục ra giảm đi 30 lần. Motor tốc độ 1400 / 30 = 47 hoặc 1500 / 30 = 49. Tốc độ trục ra khoảng 49-47 vòng / 1 phút
Đường kính trục động cơ giảm tốc 0.75kW 1HP thường là: 28, 32, 40 mm
Ưu điểm động cơ giảm tốc 0.75kW 1HP là:
- Trục cốt làm từ thép chống rỉ, bền như inox
- Nhông, bánh răng luyện kim tạo độ chống mòn và siêu bền, mô men xoắn cao, tuổi thọ 9-7 năm.
- Motor hộp số giảm tốc 0.75kW 1HP bạc đạn, vòng bi tiêu chuẩn Châu Âu
- Dầu bôi trơn của Nhật, được kỹ sư 38 quốc gia sử dụng.

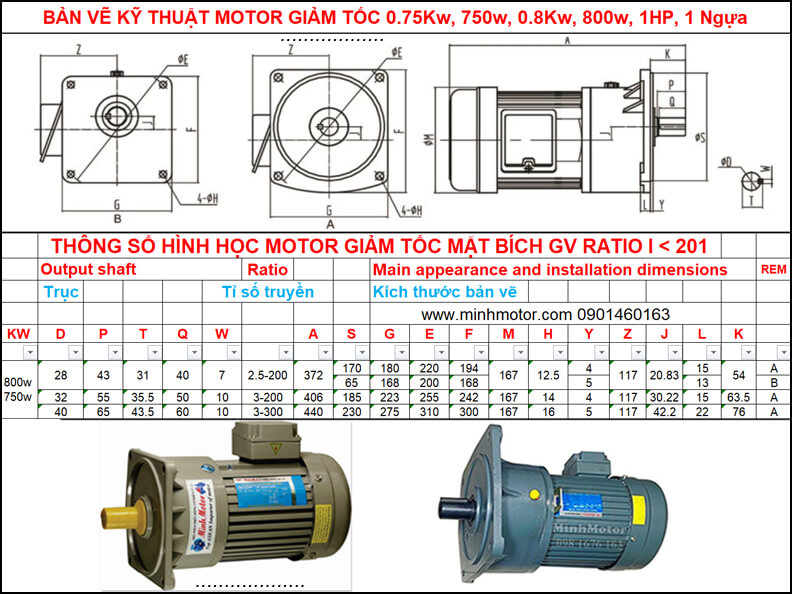

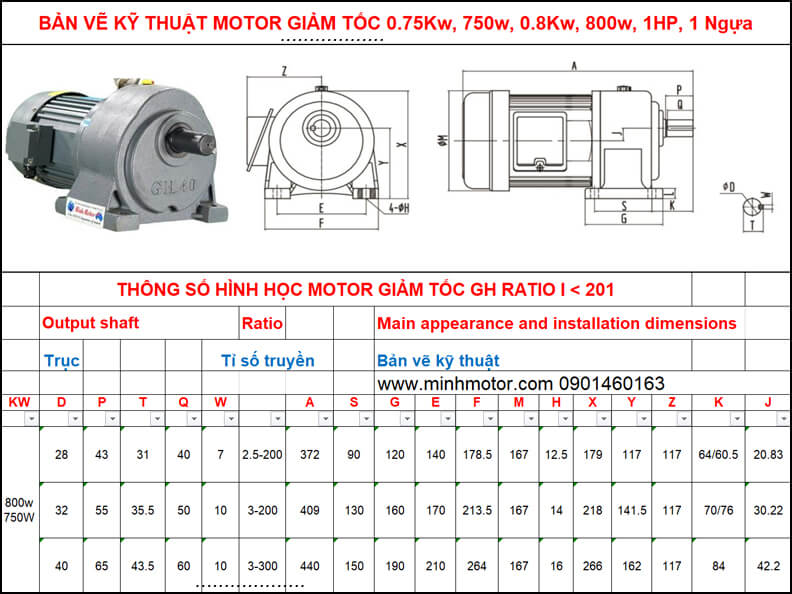

1) Bản vẽ motor giảm tốc 0.75kw 1Hp ratio 30 chân đế
Đường kính trục phổ biến nhất với giảm tốc 0.75kw 0.8kw: 28mm, 32mm và 40mm
Giảm tốc 0.75kw 0.8kw 1HP ratio 30 đường kính trục 32mm tốc độ trục ra 47-50 vòng
- Tổng dài A= 409mm
- Tổng cao X= 218mm
- Khoảng cách tâm lỗ chân đế ngang trục E= 170mm
- Khoảng cách giữa 2 tâm chân đế dọc trục S= 130mm
Giảm tốc 0.75kw 1Hp ratio 30 đường kính trục 28 mm
- Tổng dài A= 446mm
- Tổng cao X= 218mm
- Khoảng cách tâm lỗ chân đế ngang trục E= 170mm
- Khoảng cách giữa 2 tâm chân đế dọc trục S= 130mm
Ngoài ra có kiểu lắp rời motor giảm tốc 0.75kw 1Hp trục ra cốt thẳng. Dưới đây là bản vẽ hình học motor 0.75kw 1Hp gắn với hộp số X3 chân đế trục ra: 35mm ratio = 30

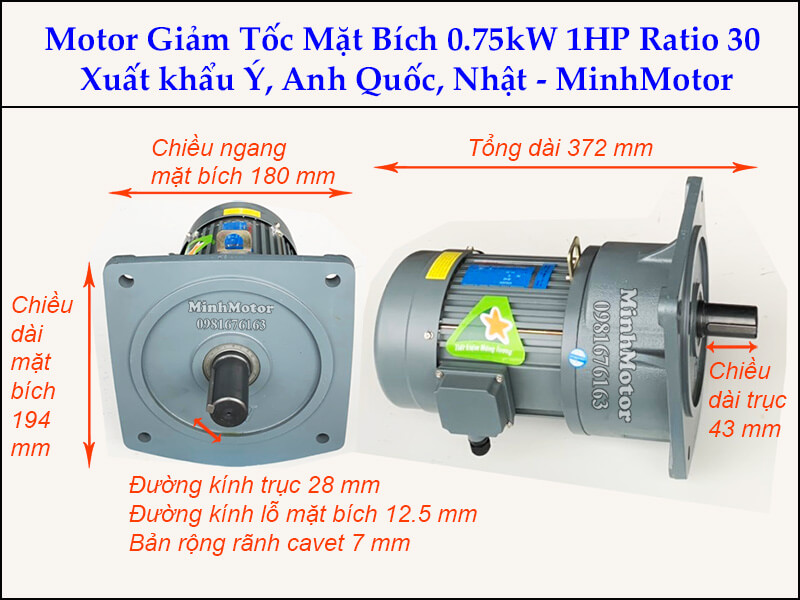

2) Thông số motor giảm tốc 0.75kw 1Hp 1/30 mặt bích
Dưới đây kiểu lắp rời motor giảm tốc 0.75kw 1Hp trục ra mặt bích.Thông số hình học động cơ 0.75kw 1Hp gắn với hộp số XL2 mặt bích cốt ra: 35mm ratio = 30
- Đường kính trục vào: 24mm
- Đường kính trục ra: 35mm
- Đường kính bích vào: 200mm
- Đường kính bích ra: 230mm

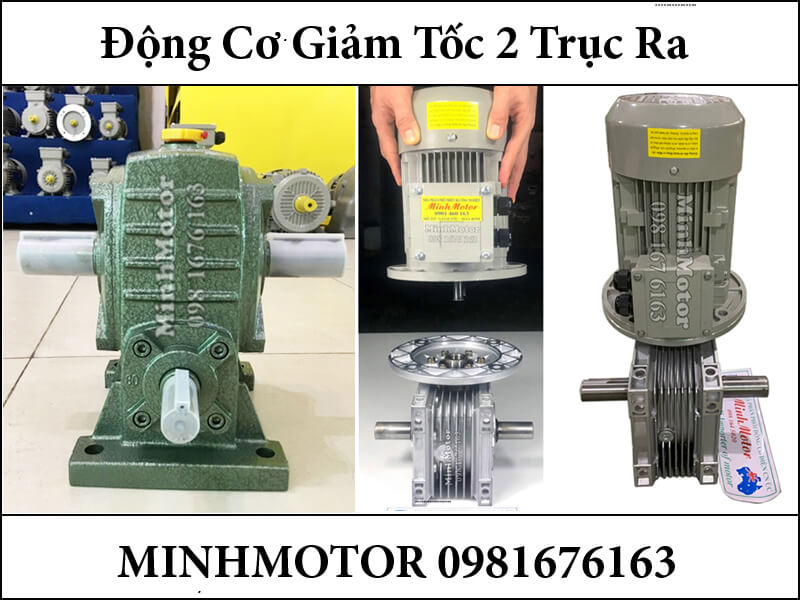

3) Motor giảm tốc 1Hp 0.75kw 1/30 bánh vít, trục ngang
a) Motor giảm tốc hộp số nhôm RV size 63
Motor giảm tốc 0.75kw 1Hp có gắn hộp giảm tốc size 63 có thể xoay được 360 độ có cốt ra là trục âm hoặc dương
Giảm tốc độ 5 lần số vòng ra từ 300 - 280 vòng/phút
- Đường kính trục âm = dương: 35mm
- Chiều rộng cavet: 10mm
b) Giảm tốc 0.75kw trục vuông góc bánh vít size 70

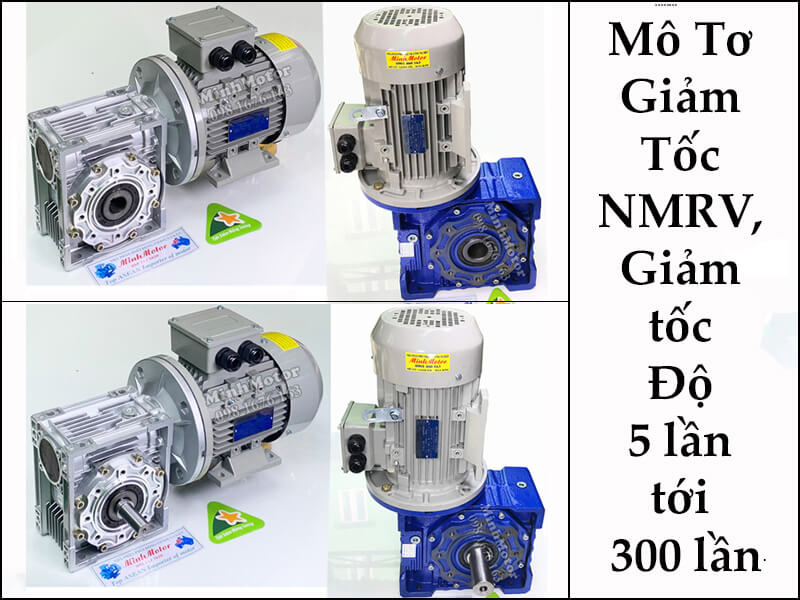

Motor Giảm Tốc 0.75kw 0.8kw 1HP Trục Vít (worm gear HW, HMW, LMW, ASS, BSS, ASM, BSM, ASN)
Các loại hộp số giảm tốc trục vít liền động cơ 0.75kw 0.8kw 1hp Ratio, số lần giảm tốc độ 60, 50, 40, 20, 10. trục ra vuông góc lắp đặt được nhiều hướng.
Tư thế lắp đặt của hộp số trục vít đa dạng như sau:

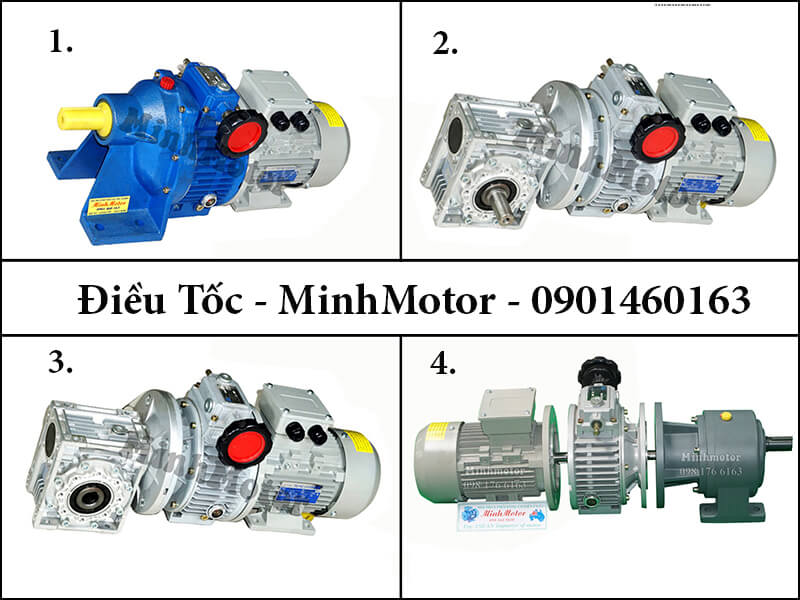

4) Motor giảm tốc 1Hp 0.75kw tỷ số truyền 1/30 biến đổi tốc độ

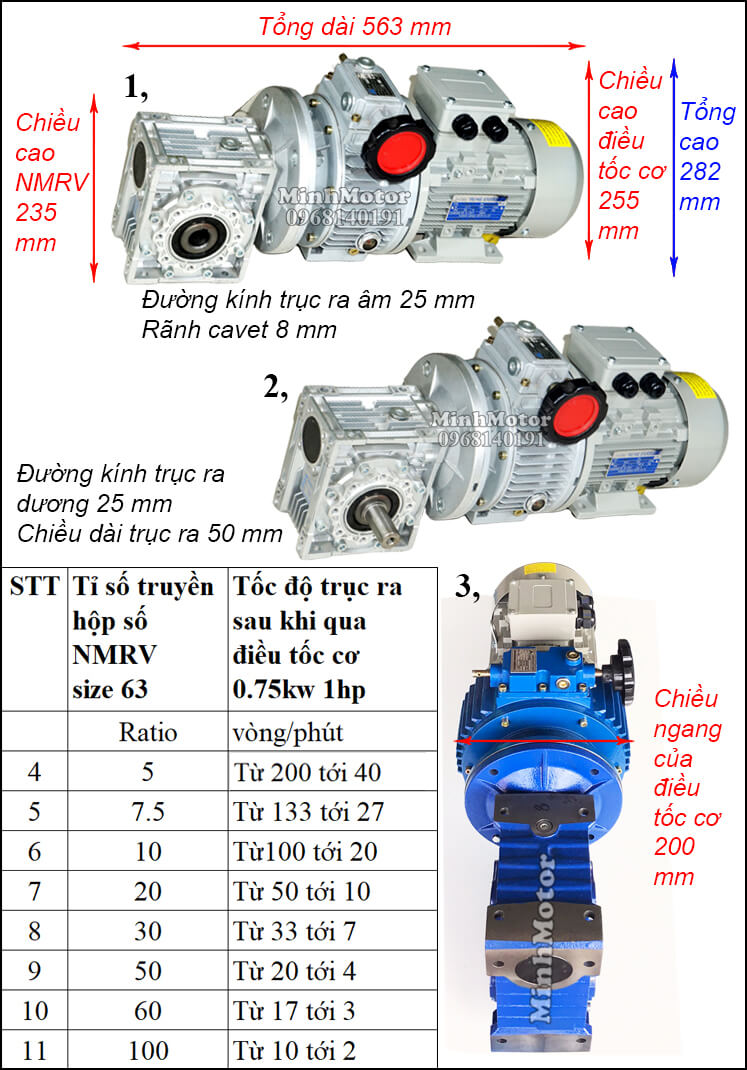

Motor giảm tốc 0.75kw biến đổi tốc độ khi chọn ratio = 30 có thể chỉnh được tốc độ trong khoảng từ 33 vòng đến 7 vòng/phút khi lắp cả bộ động cơ như hình sau:
- Đường kính trục ra: 25 mm
- Tổng dài: 563 mm
- Chiều dài trục: 50 mm
- Chiều rộng cavet: 8 mm.
5) Motor giảm tốc 1Hp 0.75kw tỷ số truyền 30 điện 1 pha
- Mã hàng GHC chân đế, GVM mặt bích
- Có 1 tụ đề khởi động và 1 tụ ngâm (tụ ngậm) bù công suất khi điện yếu
6) Động cơ giảm tốc 0.75kw 1Hp 1/30 tải nặng R47
Hình sau là bản vẽ Động cơ giảm tốc 1Hp 0.75kw nối với hộp giảm tốc K47 tải nặng, i =30 vòng ra từ 47 -50 vòng/phút
Kích thước Motor giảm tốc 3 pha 1Hp 0.75kw R47
- Đường kính trục 30 mm
- Đường kính mặt bích lắp với motor: 200 mm
- Lực momen xoắn: 4800 N.m
7) Động cơ giảm tốc 0.75kw 1Hp 1/30 thương hiệu Nhật
Động cơ giảm tốc 0.75kw 1Hp thương hiệu Nhật Bản
- Tổng chiều dài: 495mm
- Đường kính trục vào: 19 mm
- Đường kính trục ra hộp số: 28mm
8) Động cơ giảm tốc 1Hp 0.75kwtrục vuông góc ratio 30
Dưới đây là kiểu motor motor giảm tốc 0.75kw 1Hp lực mô men lớn, tải trọng khỏe, hệ số làm việc SF cao vỏ hộp số dày chống rung vỡ khi hoạt động liên tục:
Hình sau là bản vẽ motor 0.75kw 1Hp nối với hộp giảm tốc bánh răng tải nặng k37 ratio = 29.96
- Chiều dài hộp giảm tốc trục âm 290 mm
- Chiều dài hộp giảm tốc trục dương 282 mm
- Đường kính trục âm 30 mm
- Đường kính trục dương: 25mm
- Bản rộng cavet 12 mm
9) Động cơ giảm tốc 1Hp 0.75kw 1/5 2 cấp
Động cơ giảm tốc 0.75kw 1Hp 2 cấp thay đổi tốc độ 2 lần, khi giảm tốc 2 lần, cốt ra của hộp số tải được khỏe hơn lực momen lớn hơn
Cách lắp liên tiếp 2 hộp số tương tự nhau: hộp số 2 cấp có thể giảm từ lần tốc độ từ 140 vòng ra dưới 1 vòng siêu chậm.

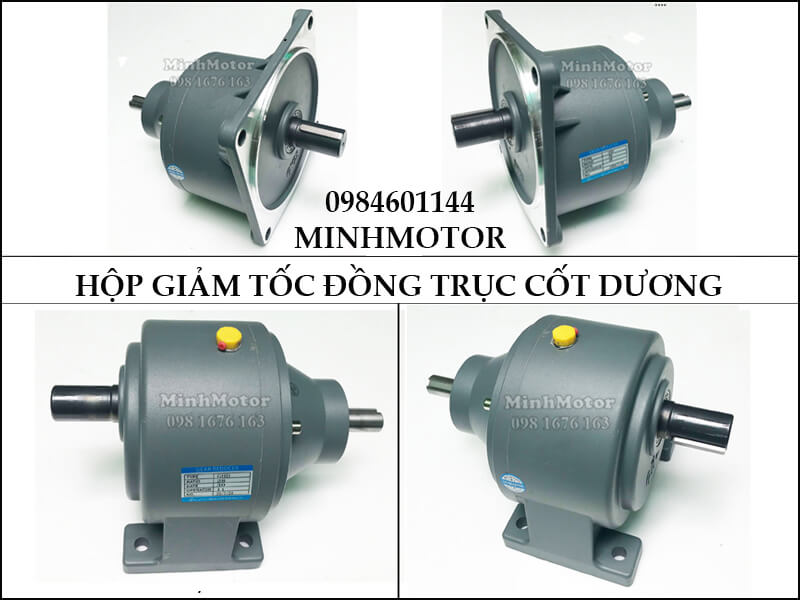

Hoặc lựa chọn kiểu hộp số đầu liền 2 cấp

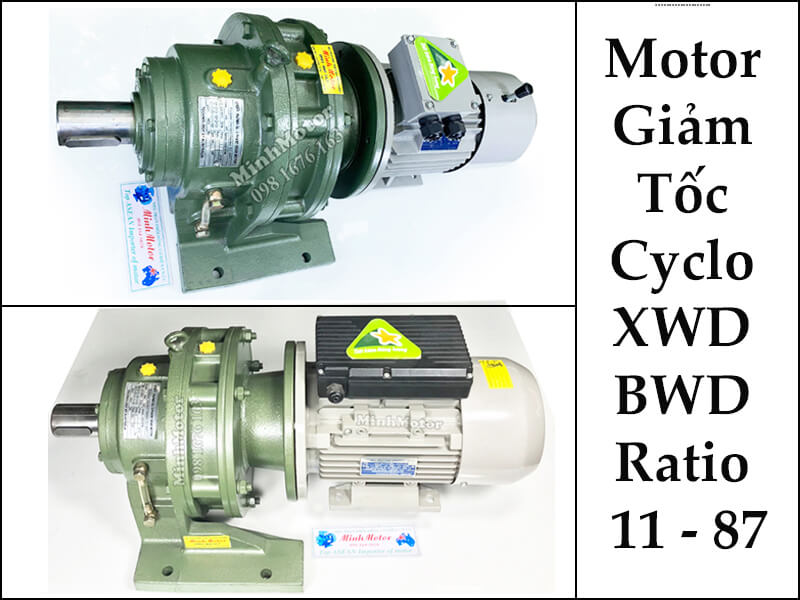

Giảm tốc 2 lần qua 2 loại hộp số khác nhau: lần 1 qua điều tốc cơ, giảm tốc lần 2 qua hộp số bánh răng côn tải nặng K
9) Lựa chọn motor giảm tốc 0.8kw 0.75kw 1HP tỉ số truyền 30
- Theo Quốc gia: Đức, Nhật Ý, Đài Loan
- Theo hãng - thương hiệu: TAILI,MINHMOTOR, MOTOVARIO, TOSHIBA, TECO, Nord
- Theo frame size: kích cỡ của hộp giảm tốc là khoảng cách tâm trục ra tới tâm trục vào
- Theo mã hàng: WP, GH, GV, R, K, NMRV, HW, HMW, LW S, F
- Theo tốc độ: chúng tôi là công ty duy nhất Việt Nam có sẵn đủ tốc độ ratio 3 tới ratio 3000
Video sản phẩm thực tế motor giảm tốc 0.75kw 0.8kw 1hp ratio 30
11) Motor giảm tốc 0.75kw 0.8kw 1HP chân đế ratio 30 trục 32
a) Động cơ giảm tốc 0.75kw 1hp trục 32mm chân đế

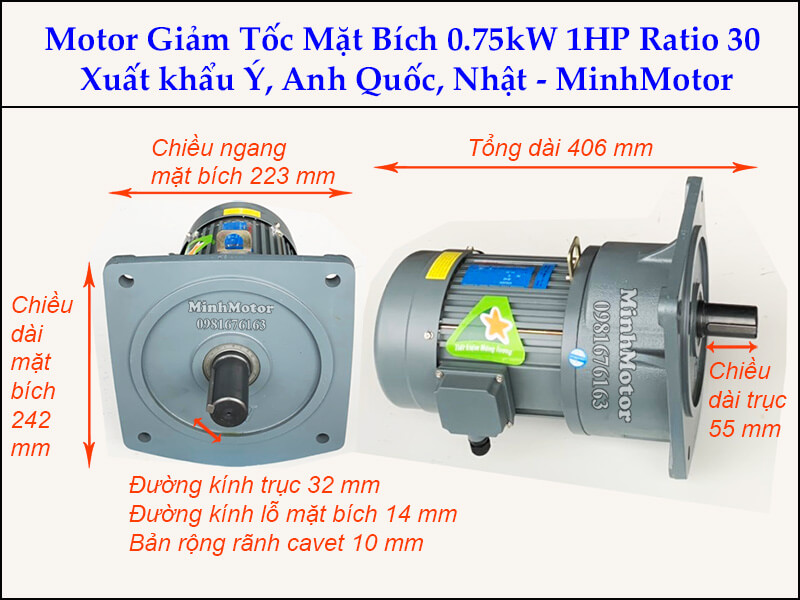

b) Động cơ giảm tốc 1hp 0.75kw trục 32mm mặt bích
Video động cơ liền giảm tốc 0.75kw 0.8kw 1HP ratio 30

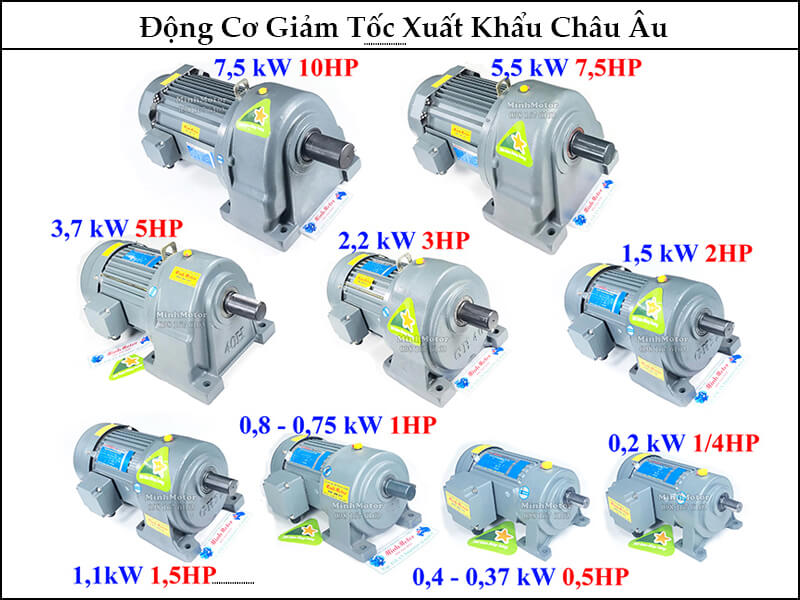

Các kiểu motor giảm tốc 3 pha thông dụng 0.75kw 0.8kw 1HP ratio 30 phổ biến nhất
Chất Lượng Motor Giảm Tốc & Chứng chỉ chất lượng Quốc Tế, xuất khẩu Châu Âu, Anh, Ý, Đức
Ngoài ra, quý vị có thể lụa chọn thêm các tỉ số tuyền, ratio khác của motor giảm tốc 0.75kw 1hp dưới đây:
- Motor Giảm Tốc 0.75Kw 1HP 1/3, Tốc độ trục ra khoảng 500 - 467 vòng / 1 phút
- Motor Giảm Tốc 0.75Kw 1HP 1/5, Tốc độ trục ra: 300 - 280 vòng / 1 phút
- Motor Giảm Tốc 0.75Kw 1HP 1/10, Tốc độ trục ra: 150 - 140 vòng / 1 phút
- Motor Giảm Tốc 0.75Kw 1HP 1/15, Tốc độ trục ra: 100 - 93 vòng / 1 phút
- Motor Giảm Tốc 0.75kW 1HP Tỉ Số Truyền 17, Tốc độ trục ra: 88 - 82 vòng / 1 phút
- Motor Giảm Tốc 0.75Kw 1HP 1/20, Tốc độ trục ra: 75 - 70 vòng / 1 phút
- Motor giảm tốc 0.75kW 1HP tỉ số truyền 23, Tốc độ trục ra: 65 - 60 vòng / 1 phút
- Motor Giảm Tốc 0.75Kw 1HP 1/25, Tốc độ trục ra: 60 - 56 vòng / 1 phút
- Motor giảm tốc 0.75kW 1HP tỉ số truyền 29, Tốc độ trục ra: 51 - 48 vòng / 1 phút
- Motor Giảm Tốc 0.75Kw 1HP 1/30, Tốc độ trục ra: 50 - 46 vòng / 1 phút
- Motor giảm tốc 0.75kW 1HP tỉ số truyền 35, Tốc độ trục ra: 43 - 40 vòng / 1 phút
- Motor Giảm Tốc 0.75Kw 1HP 1/40, Tốc độ trục ra: 38 - 35 vòng / 1 phút
- Motor giảm tốc 0.75kW 1HP tỉ số truyền 43, Tốc độ trục ra: 35 - 32 vòng / 1 phút
- Motor Giảm Tốc 0.75Kw 1HP 1/50, Tốc độ trục ra: 30 - 28 vòng / 1 phút
- Motor giảm tốc 0.75kW 1HP tỉ số truyền 59, Tốc độ trục ra: 26 - 23 vòng / 1 phút
- Motor Giảm Tốc 0.75kw 1HP 1/60, Tốc độ trục ra: 25 - 23 vòng / 1 phút
- Motor Giảm Tốc 0.75Kw 1HP 1/75, Tốc độ trục ra: 20 - 18 vòng / 1 phút
- Motor Giảm Tốc 0.75Kw 1HP 1/80, Tốc độ trục ra: 19 - 18 vòng / 1 phút
- Motor Giảm Tốc 0.75Kw 1HP 1/90, Tốc độ trục ra: 16 - 15 vòng / 1 phút
- Motor Giảm Tốc 0.75Kw 1HP 1/100, Tốc độ trục ra: 15 - 14 vòng / 1 phút
- Motor Giảm Tốc 0.75Kw 1HP 1/120, Tốc độ trục ra: 12 vòng / 1 phút
- Motor Giảm Tốc 0.75Kw 1HP 1/150, Tốc độ trục ra: 10 - 9 vòng / 1 phút
- Motor Giảm Tốc 0.75Kw 1HP 1/200, Tốc độ trục ra: 7.5 - 7 vòng / 1 phút
