Motor Giảm Tốc 0.75kw 1HP 1/60

9.118 reviews
  • Kho Mô Tơ Giảm Tốc Lớn Nhất
  • 65 Năm Kinh Nghiệm
  • Giá Ưu Đãi Số 1 VN
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor giảm tốc 0.75kw 0.8kw 1HP 380v 3 pha hoặc động cơ giảm tốc 1HP 0.75kw 0.8kw. Là sản phẩm ứng dụng rộng rãi trong mọi ngành công nghiệp.

  • Cấu tạo: gồm 1 mô tơ 4 cực điện gắn với hộp giảm tốc (còn gọi là gearbox hay gear reducer)
  • Ngành nghề: chế tạo máy cơ khí băng tải, băng truyền, quạt nuôi tôm, cẩu hàng chở hàng, xay nghiền thực phẩm
  • Điện áp: 3 pha 220v - 380v, 220v, 1pha
  • Tốc độ: ratio 60, nghĩa là tỉ số truyền 1/60, giảm tốc độ 60 lần. 1400/60 = trục ra quay 23.33 vòng/phút,  23.33 RPM



1) Ứng dụng lắp máy Motor Giảm Tốc 0.75kw 1HP 1/60

  • Trục giảm tốc gearshaft bền như inox, là thép chống rỉ bánh răng được sản xuất từ các máy móc Đức và Ý
  • Dầu mỡ của bánh răng nhông truyền động là của Nhật Japan, dây đồng cấp F
  • Tiêu Chuẩn Dây Đồng, IE2, Tiết kiệm điện năng
  • Rotor và Stator tôn silic xanh cán nguội mã 600. Cao cấp hàng đầu Việt Nam
  • Tuổi thọ sản phẩm 6-9 năm
  • Motor giảm tốc 3 pha 0.75Kw 1Hp 1/60: sản xuất băng tải, máy nghiền thức ăn gia súc, máy ép gỗ, máy trộn xi măng, máy luyện kim, nâng thiết bị đóng tàu, trộn bột làm bánh...



2) Cách chọn motor giảm tốc 0.75kw 0.8kw 1HP ratio 60

  • Theo Quốc gia: Đức, Nhật Ý, Đài Loan
  • Theo hãng - thương hiệu: TOSHIBA, MINHMOTOR, MOTOVARIO, TECO, TAILI, Nord
  • Theo frame size: kích cỡ của hộp giảm tốc là khoảng cách tâm trục ra tới tâm trục vào
  • Theo mã hàng: HMW, GH, GV,  R, K, WP, NMRV, HW, LW S, F
  • Theo tốc độ: chúng tôi là công ty duy nhất Việt Nam có sẵn đủ tốc độ ratio 3 tới ratio 3000



3) Các kiểu lắp đặt của motor giảm tốc 0.75kw 0.8kw 1HP ratio 60

a. Động Cơ Giảm Tốc Chân Đế GH PL 0.75kw 0.8kw 1HP

Là loại nhiều người ưa chuộng nhất. Công suất hay gặp là 0.2kw tới 7.5kw

Động Cơ Giảm Tốc Chân Đế GH PL 0.75kw 0.8kw 1HP

b. Motor Giảm Tốc Mặt Bích GV PF SV VB

Công suất power từ 0.2 kw tới 7.5kw 10 HP

Giảm tốc mặt bích thường lắp đặt úp xuống xuống hoặc ngửa lên

 Motor Giảm Tốc Mặt Bích GV PF SV VB

Đối với động cơ giảm tốc khuấy 0.75kw 0.8kw 1HP cực chậm ratio đạt tới 1/2000 - 1/4000, giảm tới vài ngàn lần, siêu chậm

c. Động Cơ giảm tốc Cycloid Cyclo 0.75kw 0.8kw 1HP Ratio 60

Động cơ giảm tốc Cyclo còn có những tên gọi khác XWD, BWY, XWY, BWE, XWE, BLD, XLD, XLE, 0.75kw 0.8kw 1HP Ratio 60

Mô tơ hộp số 0.75kw 0.8kw 1hp cycloid thường có tỉ số truyền 1 : 11, 17, 29, 71, 59, 43, 35, độ lớn của trục trục từ 25 tới 120mm. Động cơ hộp số cyclo 0.75kw 0.8kw 1hp mặt bích ký hiệu: XL, BL chân đế là: BWD, XWD dùng được điện 380v, 220v áp dụng cho công trình có độ rung shock.

  • Đường kính Trục cốt motor giảm tốc cyclo là đường kính 30 mm tới 90mm
  • Ratio thường dùng: 11, 17, 23, 35, 59, 87

Động Cơ giảm tốc Cycloid Cyclo 0.75kw 0.8kw 1HP Ratio 60

d. Hộp Giảm Tốc Trục Vít Cốt Ra Vuông Góc Với Cốt Vào

Mô Tơ Giảm Tốc 0.75kw 0.8kw 1HP Trục Vít (worm gear HW, LW, HMW, LMW, ASS, BSS, ASM, BSM, ASN)

Hộp số trục vít liền động cơ 0.75kw 0.8kw 1hp Tỉ số truyền, giảm là 1/ 60, 50, 40, 20, 10. trục ra quay 90 độ lắp đặt được rất nhiều hướng.

Tư thế lắp đặt của hộp số trục vít đa dạng như sau worm gear reducer 0.75kw 0.8kw 1HP VW UW VMW UMW TOM TMW

Tư thế lắp đặt của hộp số trục vít đa dạng như sau worm gear reducer 0.75kw 0.8kw 1HP VW UW VMW UMW TOM TMW

Tư thế lắp đặt của hộp số trục vít đa dạng như sau worm gear reducer 0.75kw 0.8kw 1HP VW UW VMW UMW TOM TMW

e. Động Cơ Giảm Tốc Trục Âm RV, SW, MS Flange Gearbox 0.75kw 0.8kw 1HP Ratio 60

Hộp giảm tốc RV kết hợp động cơ 0.75kw 0.8kw 1hp Tỉ số truyền, giảm là 1: 100, 60, 50, 40, 20, 10 lần cốt ra âm hoặc dương mặt bích B5, b14 vuông, quay 360 độ, có thể lắp thắng từ DC.

Tư thế lắp đặt: RV B5 + Motor B5 flange bích

Động Cơ Giảm Tốc Trục Âm RV, SW, MS Flange Gearbox 0.75kw 0.8kw 1HP Ratio 60

f. Động Cơ Giảm Tốc 2 Trục Ra

Còn gọi là gear motor double solid shaft

Động Cơ Giảm Tốc 2 Trục Ra

g. Motor Giảm Tốc Phanh Từ, Thắng Đuôi 0.75kw 0.8kw 1HP Ratio 60

Motor giảm tốc 380v 0.75kw 0.8kw 1hp phanh thông qua thắng từ tác động vào trục mô tơ khiến mô tơ dừng quay lập tức khi tắt điện, để bảo đảm an toàn sản xuất.

Motor Giảm Tốc Phanh Từ, Thắng Đuôi 0.75kw 0.8kw 1HP Ratio 60

h. Động Cơ Giảm Tốc 0.75kw 0.8kw 1HP Ratio 60 Thay Đổi Tốc Độ 60 Lần

Lợi thế so với biến tần là lực mô men của mô tơ không giảm khi tốc độ chậm đi

  • Ảnh 1: phía trên là điều tốc cơ 2 cấp B3
  • Ảnh 2: điều tốc cơ B5 liền hộp số trục dương
  • Ảnh 3: điều tốc cơ lắp hộp giảm tốc trục âm NMRV
  • Ảnh 4: điều tốc cơ UDL liền hộp giảm tốc GHM

Động Cơ Giảm Tốc 0.75kw 0.8kw 1HP Ratio 60 Thay Đổi Tốc Độ 60 Lần

i. Mô Tơ Giảm Tốc 1 pha, 220v 0.75kw 0.8kw 1HP

  • Mã hàng GHC chân đế, GVM mặt bích
  • Có 1 tụ đề khởi động và 1 tụ ngâm (tụ ngậm) bù công suất khi điện yếu

Giảm Tốc 2 Trục Đồng Tâm GHD, GVD

k. Giảm Tốc 2 Trục Đồng Tâm GHD, GVD

  • Ưu điểm: lắp vào bất kỳ cơ cấu giảm tốc nào dù điện 380v hay 220v. Rất gọn và linh động

Giảm Tốc 2 Trục Đồng Tâm GHD, GVD

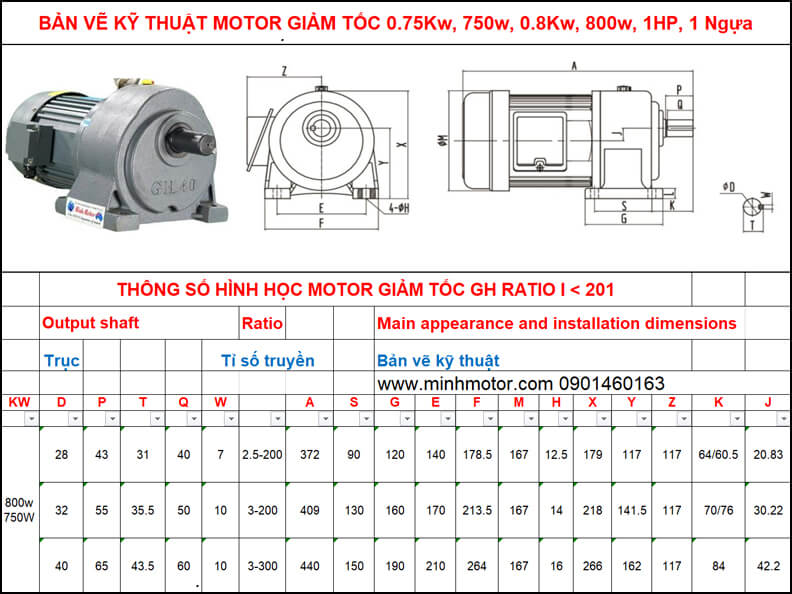

4) Bản vẽ motor giảm tốc 0.75kw 0.8kw 1HP chân đế ratio 60

Đường kính trục phổ biến nhất với giảm tốc 0.75kw 0.8kw: 28mm, 32mm và 40mm

Giảm tốc 0.75kw 0.8kw 1HP ratio 60 đường kính trục 32mm tốc độ trục ra 23-25 vòng

  • Tổng dài A= 409mm
  • Tổng cao X= 218mm
  • Khoảng cách tâm lỗ chân đế ngang trục E= 170mm
  • Khoảng cách giữa 2 tâm chân đế dọc trục S= 130mm

Bản vẽ motor giảm tốc 0.75kw 0.8kw 1HP chân đế ratio 60

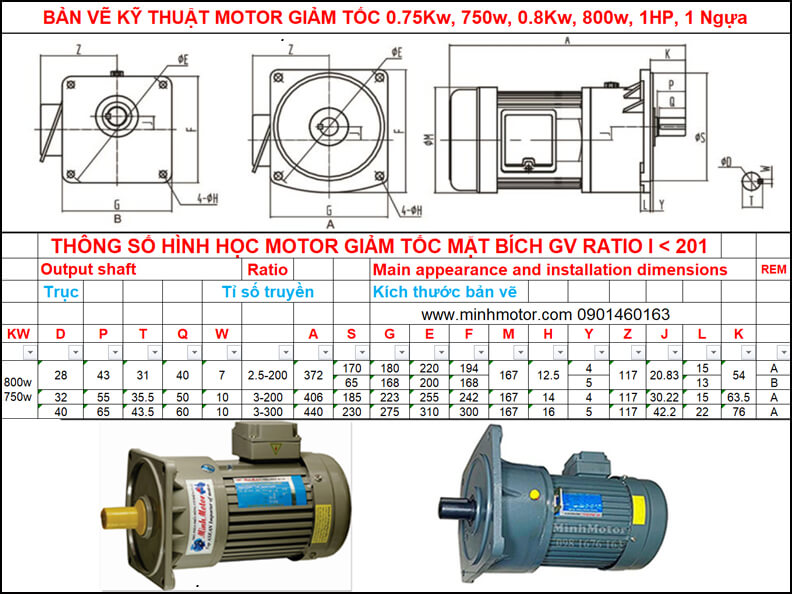

5) Bản vẽ giảm tốc mặt bích 0.75kw 0.8kw 1HP mặt bích GV ratio 60

Kích thước mặt bích vuông, Mời xem hình dưới đây

Bản vẽ giảm tốc mặt bích 0.75kw 0.8kw 1HP mặt bích GV ratio 60 trục 32mm

Thông số động cơ giảm tốc mặt bích 0.75kw 0.8kw 1HP ratio 60 đường kính trục 28mm

  • Tổng dài A= 372mm
  • Kích thước mặt bích F= 194mm; G= 180mm
  • Đường kính trục D= 28mm
  • Chiều rộng rãnh cavet W= 7mm



6) Video clip động cơ liền giảm tốc 0.75kw 0.8kw 1HP ratio 60

Các kiểu động cơ giảm tốc thông dụng 0.75kw 0.8kw 1HP ratio 60 phổ biến nhất

Chất Lượng Motor Giảm Tốc & Chứng chỉ chất lượng Quốc Tế, xuất khẩu Châu Âu, Anh, Ý, Đức



7) Thương hiệu mô tơ giảm tốc, động cơ điện MINHMOTOR

  • 65: Số năm hoạt động trong lĩnh vực cơ điện công nghiệp
  • 63: Số tỉnh thành sử dụng động cơ, máy công nghiệp MINHMOTOR
  • 7: Năm liên tiếp là công ty Mô Tơ Giảm Tốc nhâp khẩu nhiều người dùng nhất toàn quốc
  • 29000: Hơn 29 000 công ty đã áp dụng động cơ MinhMotor trong sản xuất
  • 18: Quốc Gia Canada, Pháp, Anh Quốc, Nhật, Hà Lan, Ấn Độ… tới việt nam mở nhà máy, họ đã và đang là đối tác khách hàng của công ty MINHMOTOR
  • 1: Công ty cơ điện duy nhất Việt Nam có chế độ bảo hành 3 năm
