Motor giảm tốc 3 pha 0.75kW 1HP 1/5 hay động cơ giảm tốc 1HP 0.75kW tỉ số truyền 5, 380v, ratio 5 là thiết bị máy giảm tốc độ trục ra của các máy móc hoạt động bằng điện áp 380v, 220v, 415v, 400v. Sau đây là những Motor Giảm Tốc 0.75Kw 1Hp tỉ số truyền 5 công nghệ Châu Âu, máy móc sản xuất là máy móc của Nhật và Ý, giá thành xuất sắc nhất thị trường thị trường Đông Nam Á.
1) Ứng dụng của motor giảm tốc 0.75Kw 1Hp tỉ số truyền 5
Ứng dụng của motor giảm tốc 0.75Kw 1Hp tỉ số truyền 5:
- Máy đào đất tàu điện ngầm
- Sản xuất thuốc dược liệu
- Máy khai thác dầu mỏ
- Máy ép ngũ cốc ra lương khô
- Máy vắt nước trái cây.
2) Ưu điểm động cơ giảm tốc 0.75Kw 1Hp ratio 5
- Dầu bôi trơn của Nhật, nhiều người dùng nhất Việt Nam
- Nhông, bánh răng luyện kim tạo độ chống mòn và siêu cứng, tuổi thọ 7-9 năm, lực mô men lớn
- Động cơ giảm tốc 380v 0.75Kw 1HP tỉ số truyền 5 bạc đạn, vòng bi tiêu chuẩn quốc tế
- Trục bền như inox, làm từ thép chống rỉ

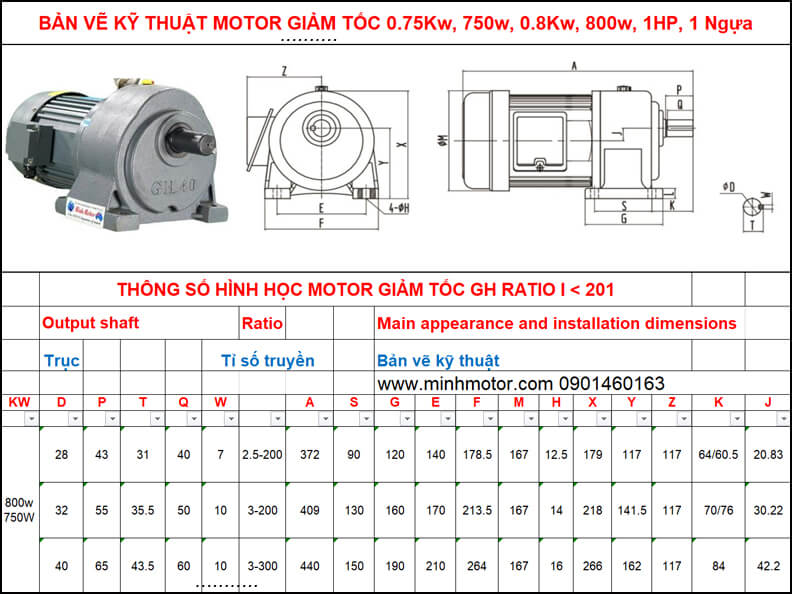

3) Thông số kỹ thuật motor giảm tốc 3 pha 0.75Kw 1Hp 1/5
- Tốc độ: Motor giảm tốc 3 pha 0.75kw 1HP 1/5, ratio i = 5, nghĩa là tốc độ motor điện ở trục ra giảm đi 5 lần. Motor tốc độ 1400 / 5 = 280 hoặc 1500 / 5 = 300. Tốc độ trục ra khoảng 280 - 300 vòng / 1 phút
- Đường kính trục động cơ giảm tốc 0.75kW 1HP thường là: 22, 28, 32
- Điện áp: 3 pha 380v
- Tần số điện: 50Hz
- Hệ số bảo vệ: IP55
4) Phân loại motor giảm tốc 0.75Kw 1Hp tỉ số truyền 5
a) Motor giảm tốc 0.75Kw 1Hp ratio 5 chân đế, trục 22
- Đường kính trục ra 22 mm
- Mã hàng giảm tốc chân đế: GH22 (PF-DL SV-NF)
- Tốc độ trục quay giảm 3 lần còn khoảng 280 - 300 vòng/phút
- Tổng dài: 345 mm
- Khoảng cách tâm lỗ chân đế ngang trục: 130 mm
- Khoảng cách giữa 2 tâm chân đế dọc trục: 65 mm
b) Motor giảm tốc 3 pha 0.75Kw 1Hp 1/5 chân đế, trục 28
- Mã hàng: GH28 (PF-DL SV-NF)
- Đường kính trục motor giảm tốc 3 pha: 28 mm
- Tỷ số truyền i=5, tốc độ trục ra 280 - 300 vòng/phút
- Tổng dài: 372 mm
- Khoảng cách tâm lỗ chân đế ngang trục: 140 mm
- Khoảng cách giữa 2 tâm chân đế dọc trục: 90 mm
c) Motor giảm tốc 0.75Kw 1Hp tỉ số truyền 5 mặt bích, trục 28
- Mã hàng mặt bích: GV28 (PF-DL SV-NF)
- Số vòng quay trục ra: 280 - 300 vòng phút( thứ thự số 2 trong bảng tốc độ)
- Đường kính trục motor giảm tốc: 28 mm
- Đường kính lỗ mặt bích: 12.5 mm
- Chiều dài mặt bích: 194 mm
- Chiều ngang mặt bích: 180 mm
- Chiều dài trục: 43 mm
- Tổng dài: 372 mm
d) Motor giảm tốc 0.75Kw 1Hp ratio 5 chân đế, trục 32
- Tốc độ cốt ra là 280 - 300 vòng/ phút
- Đường kính cốt trục: 32 mm
- Mã hàng motor giảm tốc chân đế: GH32 (PF-DL SV-NF)
- Tổng dài: 409mm
- Khoảng cách tâm lỗ chân đế ngang trục: 170 mm
- Khoảng cách giữa 2 tâm chân đế dọc trục: 130 mm
e) Motor giảm tốc 0.75Kw 1Hp tỉ số truyền 5 mặt bích, trục 32
- Mã hàng mặt bích: GV32 (PF-DL SV-NF)
- Đường kính trục: 32 mm
- Đường kính lỗ mặt bích: 13.5 mm
- Với motor giảm tốc 3 pha 0.75Kw 1Hp 1/5, tốc độ trục ra 280 - 300 vòng phút( rpm)
- Tổng dài: 473 mm
- Chiều dài mặt bích: 300 mm
- Chiều ngang mặt bích: 274.5 mm
Video sản phẩm thực tế motor giảm tốc 0.75kw 0.8kw 1hp ratio 5
5) Cách lắp đặt động cơ giảm tốc 0.75Kw 1Hp ratio 5
Động Cơ Giảm Tốc Chân Đế PL 0.75kw 0.8kw 1HP
Là loại nhiều người ưa chuộng nhất. Công suất hay gặp là 0.2kw tới 7.5kw
Motor Giảm Tốc Mặt Bích VB 0.75kw 0.8kw 1HP
Công suất power từ 0.2 kw tới 7.5kw 10 HP
Các loại motor giảm tốc mặt bích thường lắp đặt úp xuống xuống hoặc ngửa lên
Đối với động cơ giảm tốc khuấy 0.75kw 0.8kw 1HP cực chậm ratio đạt tới 1/2000 - 1/4000, giảm tới vài ngàn lần, siêu chậm
Động Cơ giảm tốc Cycloid XLD 0.75kw 0.8kw 1HP Ratio 5
Động cơ giảm tốc Cyclo còn có những tên gọi khác XWD, BWY, XWY, BWE, XWE, BLD, XLD, XLE, 0.75kw 0.8kw 1HP Ratio 5
Motor hộp số 0.75kw 0.8kw 1hp cycloid thường có ratio 1 / 29, 71, 59, 11, 17, 7, độ lớn của trục trục từ 25 tới 120mm. Động cơ hộp số cyclo 0.75kw 0.8kw 1hp chân đế ký hiệu: BWD, XWD, mặt bích: XL, BL dùng được điện 380v, 220v áp dụng cho công trình có độ rung shock.
- Đường kính Trục cốt motor giảm tốc 3 pha cyclo là đường kính 30 mm tới 90mm
- Ratio thường dùng: 11, 17, 23, 35, 59, 87
Hộp Giảm Tốc BSS Có Trục Ra Vuông Góc Với Trục Vào
Motor Giảm Tốc 0.75kw 0.8kw 1HP Trục Vít (worm gear HW, LW, HMW, LMW, ASS, BSS, ASM, BSM, ASN)
Các loại hộp số giảm tốc trục vít liền động cơ 0.75kw 0.8kw 1hp Ratio, số lần giảm tốc độ 10, 20, 30, 40, 60.
Tư thế lắp đặt của hộp số trục vít đa dạng như sau worm gear reducer 0.75kw 0.8kw 1HP VW UW VMW UMW TOM TMW
Động Cơ Giảm Tốc MS Flange Gearbox 0.75kw 0.8kw 1HP Ratio 5
Hộp giảm tốc RV kết hợp động cơ 0.75kw 0.8kw 1hp Có số lần giảm tốc độ là 5, 10, 20, 30, 40, 60, 80 .
Tư thế lắp đặt: RV B5 + Motor B5 flange bích
Động Cơ Giảm Tốc 2 Trục Ra
Còn gọi là gear motor double solid shaft
Motor Giảm Tốc Thắng Đuôi 0.75kw 0.8kw 1HP Ratio 5
Động cơ giảm tốc 380v 0.75kw 0.8kw 1hp phanh có thắng từ siết chặt vào cốt motor khiến motor dừng quay lập tức khi tắt điện, để bảo đảm an toàn sản xuất.
Điều Tốc Cơ Lắp Hộp Số Trục Âm 0.75kw 0.8kw 1HP Ratio 5 Thay Đổi Tốc Độ 5 Lần
Lợi thế so với biến tần là lực mô men của motor không giảm khi tốc độ chậm đi
- Ảnh 1: phía trên là điều tốc cơ 2 cấp B3
- Ảnh 2: điều tốc cơ B5 liền hộp số trục dương
- Ảnh 3: điều tốc cơ lắp hộp giảm tốc trục âm NMRV
- Ảnh 4: điều tốc cơ UDL liền hộp giảm tốc GHM
Motor Giảm Tốc 220v 0.75kw 0.8kw 1HP
- Mã hàng GHC chân đế, GVM mặt bích
- Có 1 tụ đề khởi động và 1 tụ ngâm (tụ ngậm) bù công suất khi điện yếu
Giảm Tốc 2 Trục Đồng Tâm GVD
- Ưu điểm: lắp vào bất kỳ cơ cấu giảm tốc nào dù điện 380v hay 220v. Rất gọn và linh động
Các kiểu động cơ giảm tốc 0.75kw 0.8kw 1HP ratio 5 phổ biến nhất
Chất Lượng Motor Giảm Tốc & Chứng chỉ chất lượng Quốc Tế, xuất khẩu Châu Âu, Anh, Ý, Đức
