Motor Giảm Tốc 0.75Kw 1HP 1/40

Motor giảm tốc 0.75kW 1HP 1/40 cho trục ra ~ 35.5 vòng/phút, mô men ~ 183 Nm. Hộp 3 cấp, dòng ~ 2A ở 380V. 35 v/p với rulo Ø200–Ø300 cho 22–33 m/phút — tốc độ cuộn dây, cuộn ống, cuộn màng vừa tay người cầm đầu dây. Xem các tỉ số khác tại Motor Giảm Tốc 0.75Kw 1Hp.

1) Motor giảm tốc 0.75kW 1HP 1/40 là gì?

• Motor điện 3 pha 0.75kW (1HP), 4 cực, ~ 1420 vòng/phút, gắn liền hộp số bánh răng trụ tỉ số i = 40.
• Tỉ số 1/40 dùng 3 cặp bánh răng (từ 1/30 trở lên là 3 cấp), trục ra cùng phương trục motor.
• Tốc độ trục ra: 1420 / 40 = 35.5 vòng/phút ở lưới 50Hz.
• Mô men trục ra (motor thực tế 0.8kW theo tem): 9550 × 0.8 / 35.5 × 0.85 ≈ ~ 183 Nm.
• Dòng điện định mức: ~ 2.0A ở 380V.
• Motor bên trong là 0.8kW (tem ghi 0.8kW), thị trường gọi 0.75kW – 1HP.

2) Phân loại motor giảm tốc 0.75kW 1HP 1/40

• Chân đế GH: bắt nằm ngang trên bàn máy, trục ra nối trục cuộn, trục 28, 32mm.
• Mặt bích GV: bắt bích vào vách máy, trục 28, 32mm.
• Tỉ số 1/40 mô men ~ 183 Nm; trục cuộn treo công-xôn dài nên dùng trục 32mm.

a) Motor giảm tốc 0.75kw 0.8kw 1HP ratio 40 chân đế GH, trục 28

Từ bảng tốc độ dưới đây, ở thứ tự số 8 giảm tốc 0.75kw 0.8kw 1HP 1/40 có tốc độ trục ra 35 - 38 vòng/ phút

• Đường kính trục  = 28mm
• Mã hàng chân đế: GH28 (PF-DL SV-NF)

Thông số kỹ thuật motor giảm tốc 0.75kW 1HP 1/40 trục 28 chân đế

• Model: GH/GV(22-40)-750-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

• Tổng dài động cơ giảm tốc cốt âm tỉ số truyền 40 = 372 mm
• Khoảng cách tâm lỗ chân đế ngang trục = 140mm
• Khoảng cách giữa 2 tâm chân đế dọc trục = 90 mm

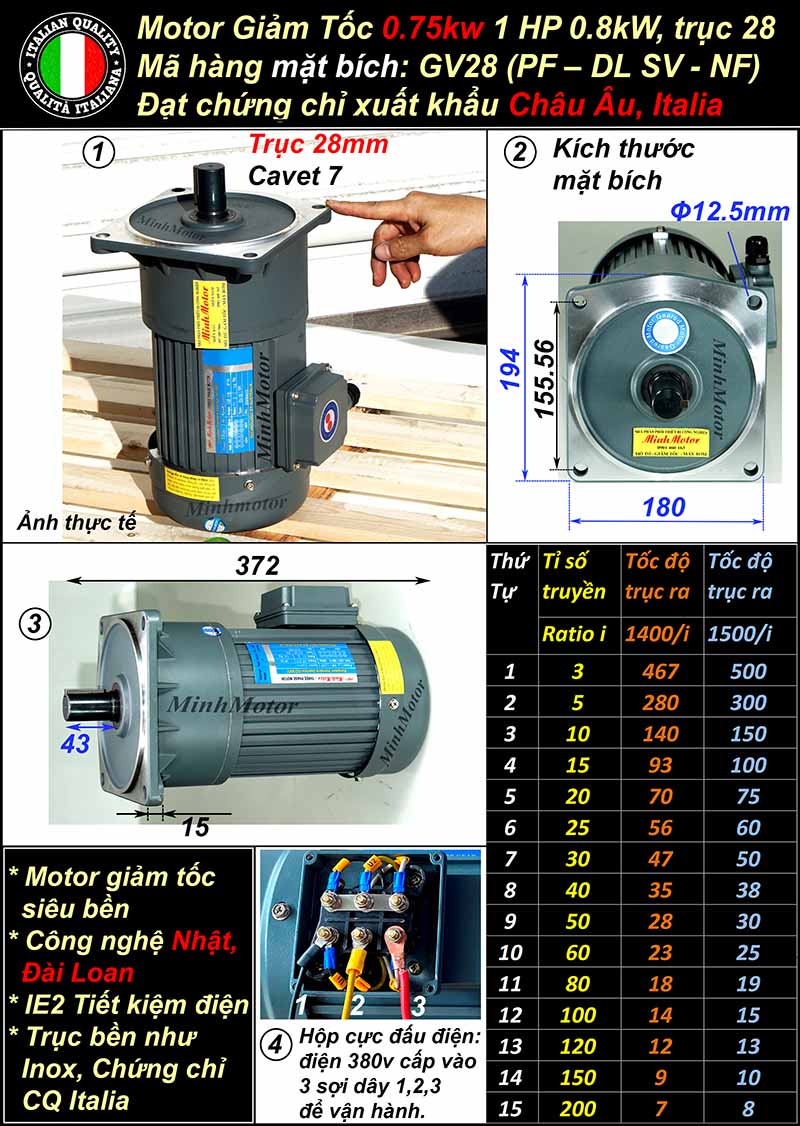

b) Động cơ giảm tốc 0.75kw 0.8kw 1HP ratio 40 mặt bích GV, trục 28

• Ratio = 40, tốc độ trục ra là 35 - 38 vòng phút
• Đường kính cốt trục động cơ hộp số cốt âm tỉ số truyền 40: 28 mm.
• Rãnh cavet: 7 mm
• Đường kính lỗ mặt bích: 12.5 mm
• Mã hàng mặt bích: GV28 (PF-DL SV-NF)

Thông số kỹ thuật motor giảm tốc 0.75kW 1HP 1/40 trục 28 mặt bích

• Model: GH/GV(22-40)-750-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

• Tổng dài: 372 mm
• Chiều dài mặt bích: 194 mm
• Chiều ngang mặt bích: 180 mm

c) Motor giảm tốc 0.75kw 0.8kw 1HP ratio 40 chân đế GH, trục 32

Tốc độ trục ra 35 - 38 vòng/ phút khi tỉ số truyền bằng 40( thứ tự số 10 trong bảng tốc độ)

• Đường kính trục = 32mm.
• Mã hàng chân đế: GH28 (PF-DL SV-NF)

Thông số kỹ thuật motor giảm tốc 0.75kW 1HP 1/40 trục 32 chân đế

• Model: GH/GV(22-40)-750-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

• Tổng dài = 409mm
• Khoảng cách tâm lỗ chân đế ngang trục = 170 mm
• Khoảng cách giữa 2 tâm chân đế dọc trục = 130 mm

d) Động cơ giảm tốc 0.75kw 0.8kw 1HP ratio 40 mặt bích GV, trục 32

• Tốc độ trục ra 35 - 38 vòng/1 phút khi ratio bằng 1/40
• Đường kính cốt trục động cơ hộp số cốt âm 1/40: 32 mm.
• Rãnh cavet: 10 mm
• Đường kính lỗ mặt bích: 13.5 mm
• Mã hàng mặt bích: GV32 (PF-DL SV-NF)

Thông số kỹ thuật motor giảm tốc 0.75kW 1HP 1/40 trục 32 mặt bích

• Model: GH/GV(22-40)-750-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

• Chiều dài trục: 55 mm
• Tổng dài: 409 mm
• Chiều dài mặt bích: 242 mm

• Chiều ngang mặt bích: 223 mm

Video sản phẩm thực tế motor giảm tốc 0.75kw 0.8kw 1hp ratio 40

3) Ứng dụng motor giảm tốc 0.75kW 1HP 1/40

a) Máy dùng motor giảm tốc 0.75kW 1/40 (35.5 vòng/phút)

• Máy cuộn dây điện, dây cáp đếm mét cho cửa hàng điện: rulo 35 v/p.
• Máy cuộn ống nhựa mềm, ống ruột gà PE thành cuộn 50–100m: 30–35 v/p.
• Máy cuộn màng PE, vải không dệt khổ nhỏ: trục cuộn 35 v/p.
• Máy quấn dây thép buộc, dây kẽm thành cuộn 1–5kg: 35 v/p.
• Máy lăn sơn ống, lăn tròn phôi ống khi hàn: con lăn 35 v/p.
• Máy rang hạt sen, rang lạc chảo quay nhỏ: 35 v/p.

b) Lắp đặt, chế tạo, thiết kế motor giảm tốc 0.75kW 1HP 1/40 cho máy cuộn dây điện đếm mét

• Máy cuộn dây điện, dây cáp đếm mét cho cửa hàng vật tư điện, cuộn lại cuộn 50–100m từ rulo lớn, đồng hồ đếm mét bánh xe, dùng motor giảm tốc chân đế GH 0.75kW 1/40 trục 32mm nối thẳng mâm cuộn Ø250 tháo nhanh.

Cách vận hành:

• Motor giảm tốc GH bắt chân đế trên bàn thép, trục 32mm gắn mâm cuộn có 4 ngón tháo nhanh.
• Dây kéo từ rulo lớn đặt trên giá xoay, qua bánh xe đếm mét có bộ đếm điện tử.
• Đặt số mét trên bộ đếm, đạp công tắc: mâm quay cuộn dây; đủ mét bộ đếm cắt motor.
• Rút ngón mâm, lấy cuộn ra, buộc 3 điểm, dán nhãn mét.

Tính tốc độ, mô men cho máy cuộn dây điện:

• Mâm Ø250 quay ~ 35.5 v/p: ~ 28 m/phút lúc đầu; cuộn đầy Ø350 ~ 39 m/phút → cuộn 100m ~ 3 phút.
• Lực kéo dây từ rulo lớn 20–30 kg (cản xoay giá rulo, ma sát): ~ 300 N.
• Mô men mâm cuộn đầy: 300 × 0.175 ≈ 53 Nm; khởi động rulo lớn đứng yên ×2 ≈ 105 Nm.
• Motor 0.75kW 1/40 cho ~ 183 Nm, dư ~ 1.7 lần cả khi kéo rulo cáp 4 × 10mm² nặng.

Vì sao chọn motor giảm tốc 0.75kW 1/40, chân đế GH:

• Tỉ số 1/30: mâm 47 v/p, cuộn đầy ~ 52 m/phút, dừng đủ mét bị vọt 1–2m.
• Tỉ số 1/60: mâm 23.7 v/p, cuộn 100m mất ~ 5 phút.
• 1/40 cho ~ 3 phút/cuộn 100m, dừng sai số dưới 0.3m.
• Motor 0.37kW 1/40 ~ 88 Nm: kéo rulo cáp lớn đứng yên là khựng.
• Chân đế GH: trục ngang nối thẳng mâm cuộn, bàn máy phẳng, đặt ngay quầy hàng.
• Điện: dòng ~ 2.0A/380V, dây 4 × 1.5mm², CB 6A, rơ le nhiệt cài ~ 2.2A.

4) Ưu điểm của motor giảm tốc 0.75kW 1/40 GH khi làm máy cuộn dây điện

• Dừng đúng mét: hộp bánh răng ít quán tính, bộ đếm cắt là mâm dừng ngay.
• Dòng ~ 2A: cắm ổ điện cửa hàng, không cần đường điện riêng.
• Chạy êm, ít ồn: đặt trong cửa hàng không phiền khách.
• Đảo chiều nhả dây khi cuộn lệch.
• Không đai, không xích lộ ra ngoài: an toàn cho người đứng cạnh cầm đầu dây.

5) FAQ motor giảm tốc 0.75kW 1HP 1/40

a) Người sắp mua, đang khảo giá motor giảm tốc 0.75kW 1/40

• Motor giảm tốc 0.75kW 1/40 quay bao nhiêu vòng/phút? ~ 35.5 v/p ở 50Hz (1420 / 40).
• 0.75kW 1/40 cuộn được cáp cỡ nào? Dây đơn, dây đôi, cáp 4 × 1.5–10mm², cuộn 50–200m; cáp 4 × 25mm² trở lên dùng 1.5kW 1/40.
• Mô men 0.75kW 1/40 bao nhiêu? ~ 183 Nm theo motor thực 0.8kW.
• Có bản 1 pha cho cửa hàng không? Có GHC 0.75kW 1/40 220V; đảo chiều qua công tắc đảo chiều có tụ.
• 1/40 với 1/30 khác gì khi cuộn dây? 1/30 nhanh hơn 33%, ~ 140 Nm, hợp dây nhỏ; 1/40 dừng đúng mét hơn, khoẻ hơn với cáp lớn.
• Trục 28 hay 32? Mâm cuộn treo công-xôn ngoài trục: trục 32mm.
• Có cần biến tần? Không bắt buộc; có biến tần thì tăng tốc mềm, dây không giật.

b) Người vừa mua, cần vận hành motor giảm tốc 0.75kW 1/40 đúng

• Đặt bánh đếm mét thế nào cho đúng? Bánh đếm ép nhẹ lên dây bằng lò xo, dây đi thẳng qua bánh, không trượt; hiệu chuẩn với 10m thước.
• Lắp mâm cuộn lên trục ra? Mâm có lỗ then, vít chặn đầu trục; mâm cách mặt hộp ≤ 20mm.
• Đấu điện motor? 380V đấu sao, dây 4 × 1.5mm², CB 6A, rơ le nhiệt ~ 2.2A.

c) Bảo trì motor giảm tốc 0.75kW 1/40 sau 6–12 tháng

• Sau 6–12 tháng kiểm tra gì? Mòn bánh đếm mét, rơ mâm cuộn, độ chính xác bộ đếm, phớt trục ra.
• Bộ đếm sai dần? Bánh đếm mòn đường kính. Thay bánh hoặc nhập lại hệ số chu vi.
• Hộp số có cần thay mỡ? Kiểm tra sau ~ 2 năm.

d) Lỗi do dùng sai motor giảm tốc 0.75kW 1/40 và cách khắc phục

• Cuộn xong dư 1–2m? Dừng bằng tay hoặc bộ đếm không cắt motor trực tiếp. Nối tiếp điểm bộ đếm vào cuộn khởi động từ.
• Dây xoắn, rối khi cuộn? Rulo lớn không xoay tự do. Lắp giá rulo có ổ bi.
• Motor khựng khi kéo rulo cáp lớn? Rulo nặng đứng yên, giá kẹt. Đẩy rulo quay trước hoặc tăng lên 1.5kW.
• Mâm cuộn lắc? Vít chặn lỏng hoặc trục 28mm treo mâm quá xa. Siết lại, dùng trục 32mm.
