Motor giảm tốc 1.5kW 2HP 1/5 hay động cơ giảm tốc 2HP 1.5kW tỉ số truyền 5, 3 pha, ratio 5

 là thiết bị giảm tốc độ trục ra của các cỗ máy hoạt động bằng điện áp 380v, 220v, 400v, 415v.

Sau đây là những motor giảm tốc 1.5Kw 2Hp ratio tỉ số truyền 5 xuất khẩu Châu Âu, sản xuất bằng công nghệ Nhật và Ý, giá thành ưu đãi nhất thị trường Việt Nam.

1) Thông số kỹ thuật motor giảm tốc 1.5Kw 2HP tỉ số truyền 5

  • Điện áp: 3 pha 380v
  • Tần số điện: 50Hz
  • Hệ số bảo vệ: IP55
  • Đường kính trục motor giảm tốc 3 pha 1.5Kw 2HP thường là 32, 40, 50 mm
  • Tốc độ: Motor giảm tốc 1.5kw 1/5, ratio i = 5, nghĩa là tốc độ motor điện ở trục ra giảm đi 5 lần. Motor tốc độ 1400 / 5 = 280 hoặc 1500 / 5 = 300. Tốc độ trục ra khoảng 280 - 300 vòng / 1 phút

2) Phân loại motor giảm tốc 1.5Kw 2HP tỉ số truyền 5

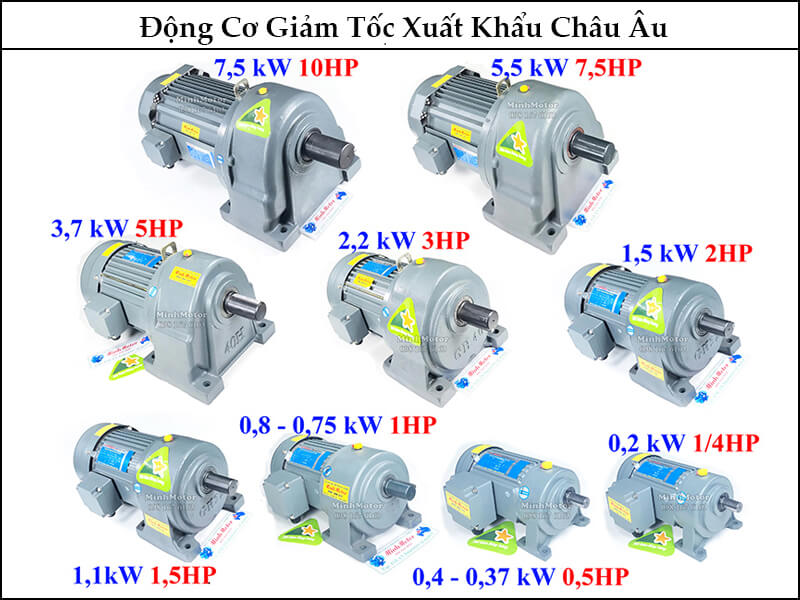

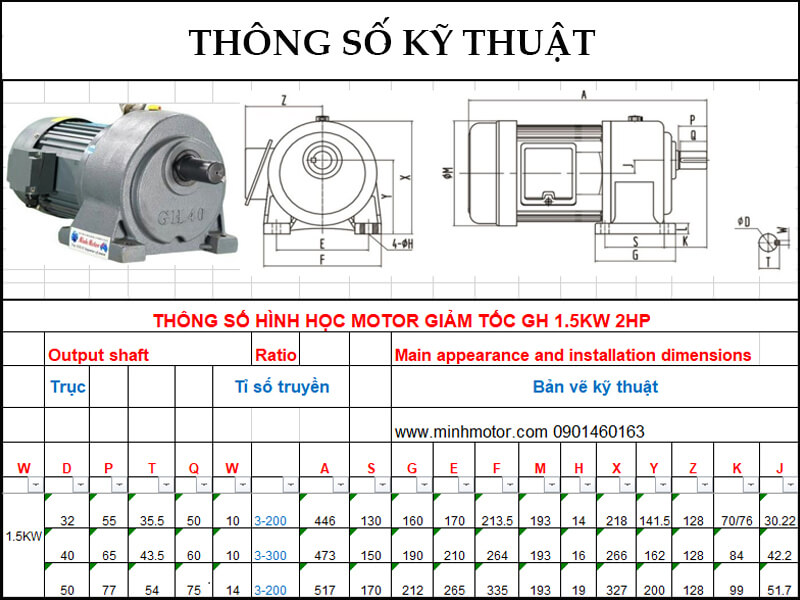

a) Motor giảm tốc 1.5Kw 2HP 1/5 chân đế, trục 32

  • Mã hàng motor giảm tốc chân đế: GH32 (PF-DL SV-NF)
  • Tốc độ cốt ra 280 - 300 vòng/ phút( vì 1400 / 5 = 280, 1500 / 5 = 300)
  • Đường kính trục = 32 mm. Rãnh cavet: 10 mm

Motor giảm tốc 1.5Kw 2HP chân đế, trục 32

  • Tổng dài =446 mm
  • Khoảng cách tâm lỗ chân đế ngang trục = 170 mm
  • Khoảng cách giữa 2 tâm chân đế dọc trục = 130 mm

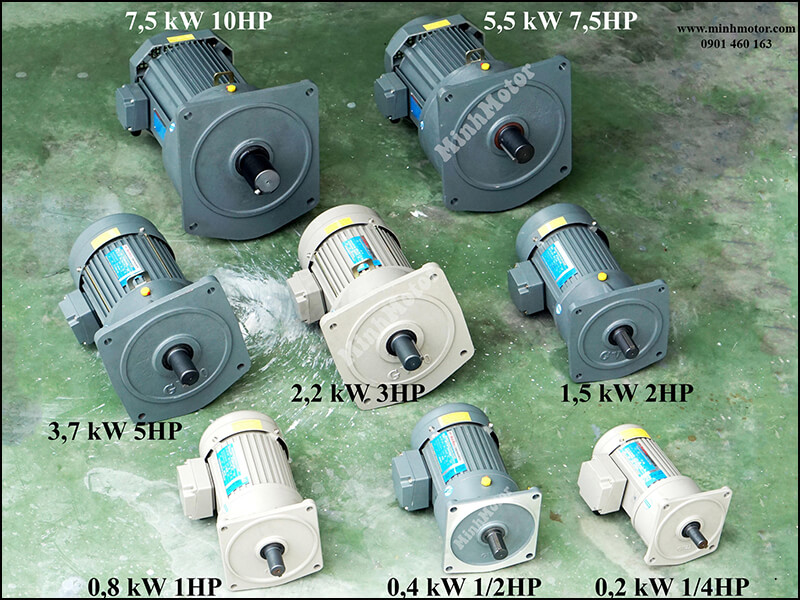

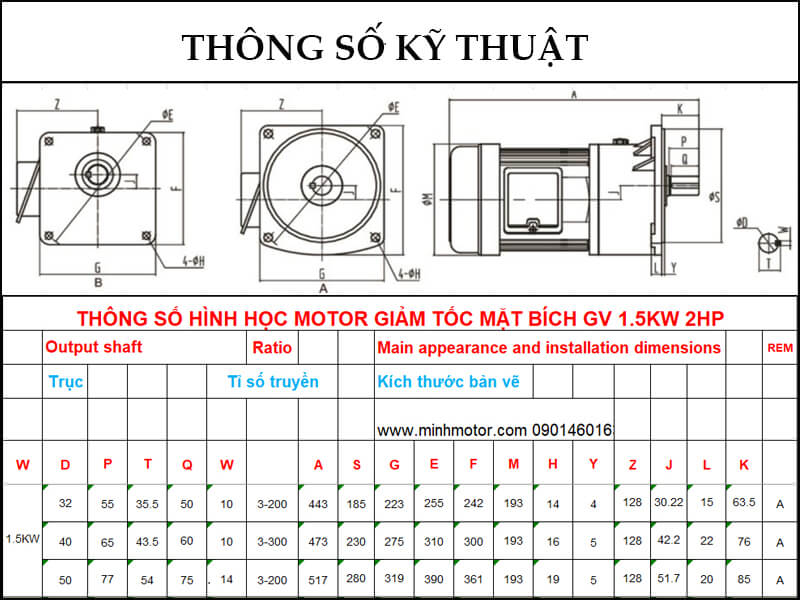

b) Motor giảm tốc 1.5Kw 2HP tỉ số truyền 5 mặt bích, trục 32

  • Tốc độ trục ra là 280 - 300 rpm khi ratio = 5
  • Đường kính trục motor giảm tốc: 32 mm. Rãnh cavet: 10 mm
  • Mã hàng mặt bích: GV32 (PF-DL SV-NF)
  • Đường kính lỗ mặt bích: 13.5 mm

Motor giảm tốc 1.5Kw 2HP mặt bích, trục 32

  • Chiều dài trục: 55 mm
  • Tổng dài: 446 mm
  • Chiều dài mặt bích: 242 mm
  • Chiều ngang mặt bích: 223 mm

c) Motor giảm tốc 1.5Kw 2HP ratio 5 chân đế, trục 40

  • Số vòng quay trục ra: 280 - 300 vòng phút
  • Đường kính cốt trục: 40 mm. Rãnh cavet: 10 mm
  • Mã hàng chân đế: GH40 (PF-DL SV-NF)

 Motor giảm tốc 1.5Kw 2HP chân đế, trục 40

  • Tổng dài: 473 mm
  • Khoảng cách tâm lỗ chân đế ngang trục = 210 mm
  • Khoảng cách giữa 2 tâm chân đế dọc trục = 150 mm

d) Motor giảm tốc 1.5Kw 2HP tỉ số truyền 5 mặt bích, trục 40

  • Ratio = 5, tốc độ cốt trục là 280 - 300 rpm( thứ tự số 2 trong bảng tốc độ)
  • Đường kính cốt trục 40 mm. Rãnh cavet: 10 mm
  • Đường kính lỗ mặt bích: 16 mm
  • Mã hàng mặt bích: GV40 (PF-DL SV-NF)

Motor giảm tốc 1.5Kw 2HP mặt bích, trục 40

  • Tổng dài: 473 mm
  • Chiều dài mặt bích: 300 mm
  • Chiều ngang mặt bích: 274.5 mm

e) Động cơ giảm tốc 1.5Kw 2HP 1/5 chân đế, trục 50

  • Số vòng quay trục ra: 280 - 300 vòng phút khi ratio = 5
  • Đường kính cốt trục: 50 mm
  • Mã hàng chân đế: GH50 (PF-DL SV-NF)

Động cơ giảm tốc 1.5Kw 2HP chân đế, trục 50

  • Tổng dài = 550 mm
  • Khoảng cách tâm lỗ chân đế ngang trục = 265 mm
  • Khoảng cách giữa 2 tâm chân đế dọc trục = 170 mm

f) Động cơ giảm tốc 1.5Kw 2Hp tỉ số truyền 5 mặt bích, trục 50

  • Tỉ số truyền =5, tốc độ cốt ra là 280 - 300 rpm( vòng/ phút)
  • Đường kính cốt trục: 50 mm. Rãnh cavet: 14 mm
  • Đường kính lỗ mặt bích: 19 mm
  • Mã hàng mặt bích: GV50 (PF-DL SV-NF)

Động cơ giảm tốc 1.5Kw 2Hp mặt bích, trục 50

  • Chiều dài trục: 77 mm
  • Tổng dài: 600 mm
  • Chiều dài mặt bích: 361 mm
  • Chiều ngang mặt bích: 319 mm

Video sản phẩm thực tế motor giảm tốc 1.5kw 2hp ratio 5

3) Ưu điểm động cơ giảm tốc 1.5Kw 2Hp 1/5

  • Trục cốt bền như inox, làm bằng thép chống rỉ
  • Bánh răng nhông luyện kim tạo độ chống mòn và siêu cứng, lực mô men lớn, tuổi thọ 7-9 năm.
  • Động cơ hộp số 1.5kW 2HP vòng bi bạc đạn tiêu chuẩn Châu Âu
  • Mỡ làm mát của Nhật, nhiều nhà máy dùng nhất Việt Nam.

4) Cách lắp đặt motor giảm tốc 1.5Kw 2Hp tỉ số truyền 5

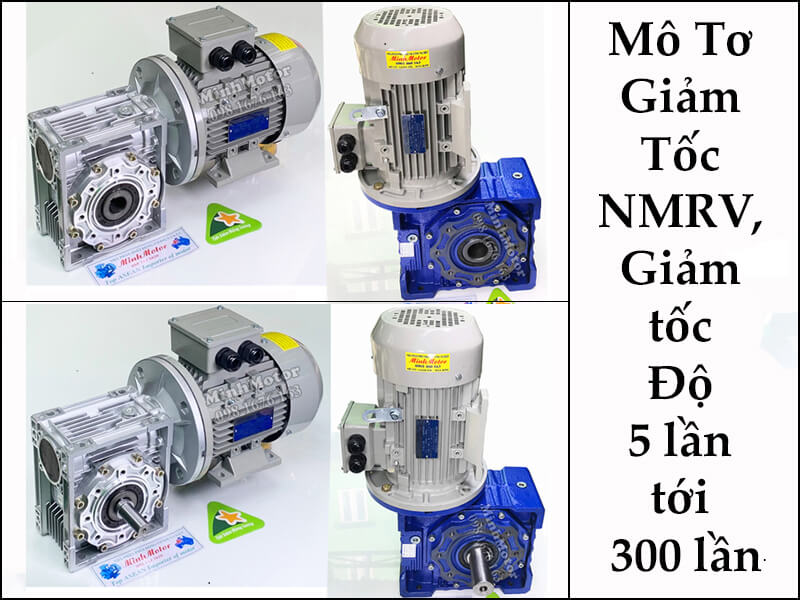

a) Motor giảm tốc 1.5kw 2Hp 1/5 bánh vít, trục ngang

Motor giảm tốc hộp số nhôm RV size 75

Motor giảm tốc 1.5kw 2hp có gắn hộp giảm tốc size 75 có thể xoay được 360 độ có cốt ra là trục âm hoặc dương

Giảm tốc độ 5 lần số vòng ra từ 300 - 2880 vòng/phút

  • Đường kính trục âm = dương: 35mm

  • Chiều rộng cavet: 10mm

Giảm tốc 1.5kw trục vuông góc bánh vít size 70

Hộp Giảm Tốc ASS Cốt Ra Vuông Góc Với Cốt Vào

Motor Giảm Tốc 1.5kw 2HP Cốt Vít (worm gear HW, LW, HMW, LMW, BSS, ASM, BSM, ASN)

Các loại hộp số giảm tốc trục vít gắn motor 1.5kw 2hp Tỉ số truyền, giảm là 1/ 60, 50, 40, 20, 10. trục ra vuông góc lắp đặt được nhiều hướng.

Mô Tơ Giảm Tốc 1.5kw 2HP Trục Vít (worm gear HW, LW, HMW, LMW, ASS, BSS, ASM, BSM, ASN)

Tư thế lắp đặt của hộp số trục vít đa dạng như sau worm gear reducer 1.5kw 2HP VW UW VMW UMW TOM TMW

Tư thế lắp đặt của hộp số trục vít đa dạng như sau worm gear reducer 1.5kw 2HP VW UW VMW UMW TOM TMW

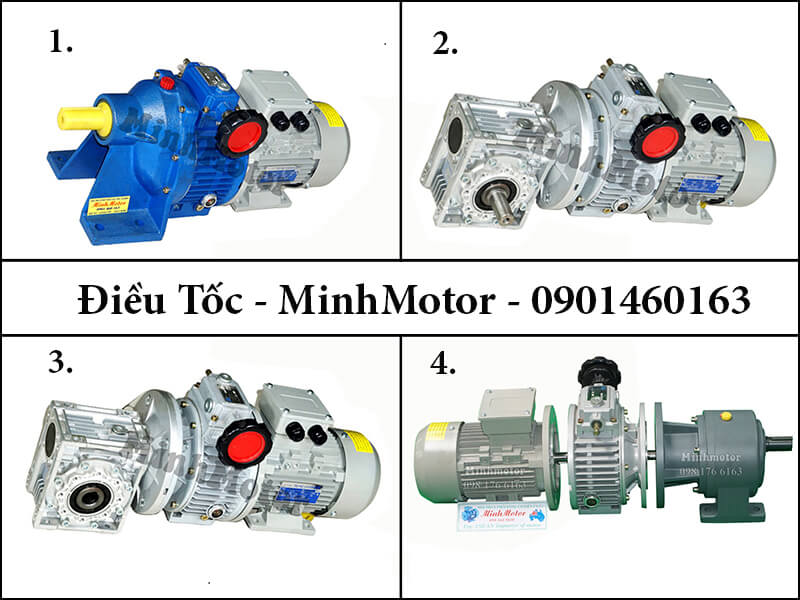

b) Motor giảm tốc 1.5kw 2hp tỷ số truyền 1/5 biến đổi tốc độ

Ưu điểm so với biến tần là lực mô men không giảm khi tốc độ chậm đi

Motor giảm tốc 1.5kw biến đổi tốc độ khi chọn ratio = 5 có thể chỉnh được tốc độ trong khoảng từ 200 vòng đến 40 vòng/phút khi lắp cả bộ động cơ như hình sau:

  • Đường kính trục ra: 28 mm
  • Tổng dài: 674mm
  • Chiều dài trục: 60 mm
  • Chiều rộng cavet: 8 mm.

c) Động cơ giảm tốc 1.5kw 2hp tỷ số truyền 5 điện 1 pha

Motor Giảm Tốc 220v 1.5kw 2HP

Quan trọng khi chế tạo máy làm nặng mà chỉ có điện 220v. Công suất cao nhất tới 3.7kw 5 ngựa 5HP

Mô Tơ Giảm Tốc 1 pha, 220v 1.5kw 2HP, Single Phase 220v Gear Reducer

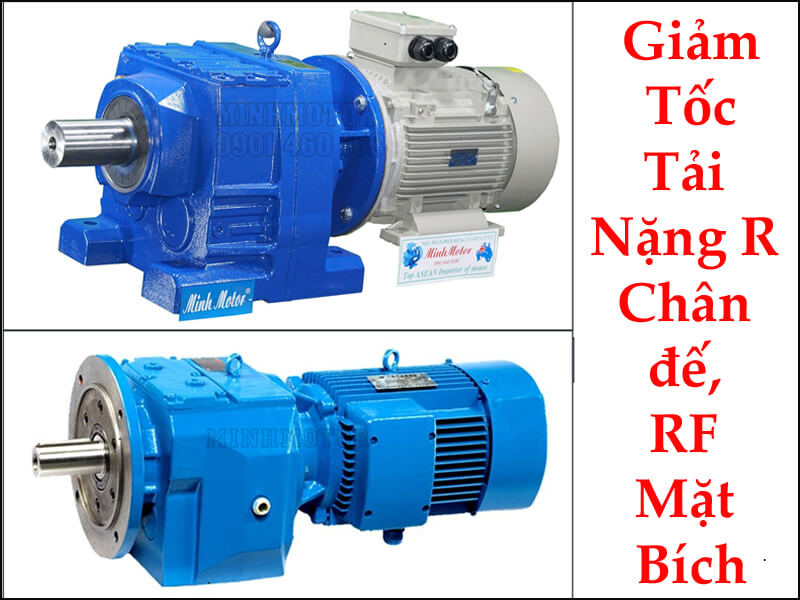

d) Động cơ giảm tốc 1.5kw 2hp 1/5 tải nặng R47

Hình sau là bản vẽ Động cơ giảm tốc 2Hp 1.5kw nối với hộp giảm tốc K47 tải nặng, i =5

Kích thước Motor giảm tốc 3 pha 2Hp 1.5kw R47

  • Đường kính trục 30 mm
  • Đường kính mặt bích lắp với motor: 200 mm
  • Lực momen xoắn: 3830 N.m

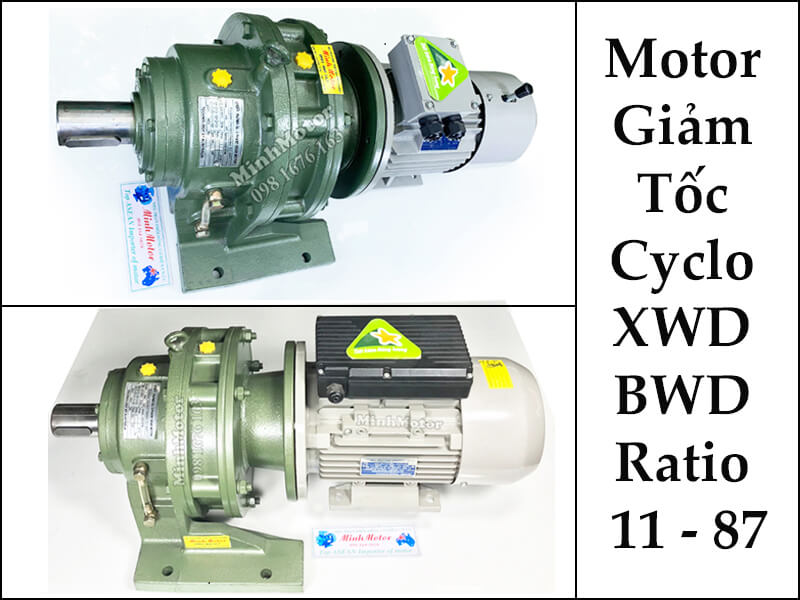

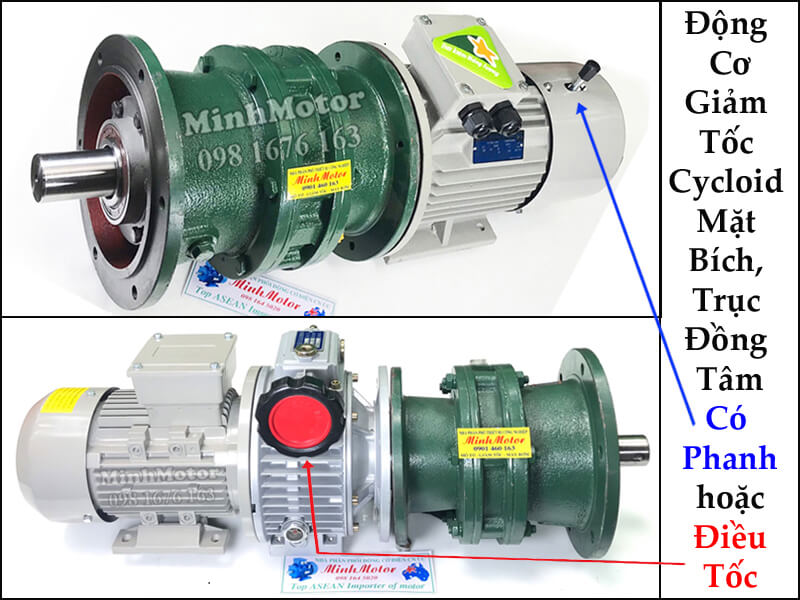

e) Động cơ giảm tốc 1.5kw 2hp 1/5 cycloid

Dưới đây là bản vẽ hình học motor 1.5kw 2Hp gắn với hộp số X3 cycloid chân đế trục ra: 35mm ratio = 5



Dưới đây kiểu lắp rời motor giảm tốc 1.5kw 2Hp trục ra mặt bích.Thông số hình học động cơ 1.5kw 2hp gắn với hộp số XL3 cycloid  mặt bích cốt ra: 35mm ratio =5

  • Đường kính trục vào: 24mm
  • Đường kính trục ra: 35mm
  • Đường kính mặt bích vào: 200mm
  • Đường kính mặt bích ra: 230mm

f) Động cơ giảm tốc 1.5kw 2Hp 1/5 thương hiệu Nhật

Động cơ giảm tốc 1.5kw 2hp thương hiệu Nhật Bản có năng suất làm việc cao.

  • Tổng chiều dài: 570mm

  • Đường kính trục vào: 24 mm

  • Đường kính trục ra hộp số: 32mm

g) Động cơ giảm tốc 1.5kw 2hp trục vuông góc ratio 5

Dưới đây là kiểu motor giảm tốc 1.5kw 2hp lực mô men khỏe, tải trọng nặng, hệ số làm việc SF cao vỏ hộp giảm tốc dày chống vỡ khi hoạt động xuyên suốt.

Hình sau là bản vẽ motor 1.5kw 2Hp nối với hộp giảm tốc K37 tải nặng ratio =5.36

  • Chiều dài hộp giảm tốc trục âm 290mm
  • Chiều dài hộp giảm tốc trục dương 282 mm
  • Đường kính trục âm 30 mm
  • Đường kính trục dương: 25mm
  • Bản rộng cavet 12 mm

h) Động cơ giảm tốc 2Hp 1.5kw 1/5 2 cấp

Động cơ giảm tốc 1.5kw 2hp 2 cấp thay đổi tốc độ 2 lần, khi giảm tốc 2 lần, cốt ra của thiết bị tải được nặng hơn lực mô men lớn hơn

Cách lắp liên tiếp 2 hộp số tương tự nhau: motor hộp số vuông góc 2 cấp có thể giảm từ lần tốc độ từ 40 vòng ra dưới 1 vòng siêu chậm.

Hoặc lựa chọn kiểu hộp số đầu liền 2 cấp

Giảm tốc 2 lần qua 2 loại hộp số khác nhau: lần 1 qua điều tốc cơ, giảm tốc lần 2 qua hộp số bánh răng tải nặng K

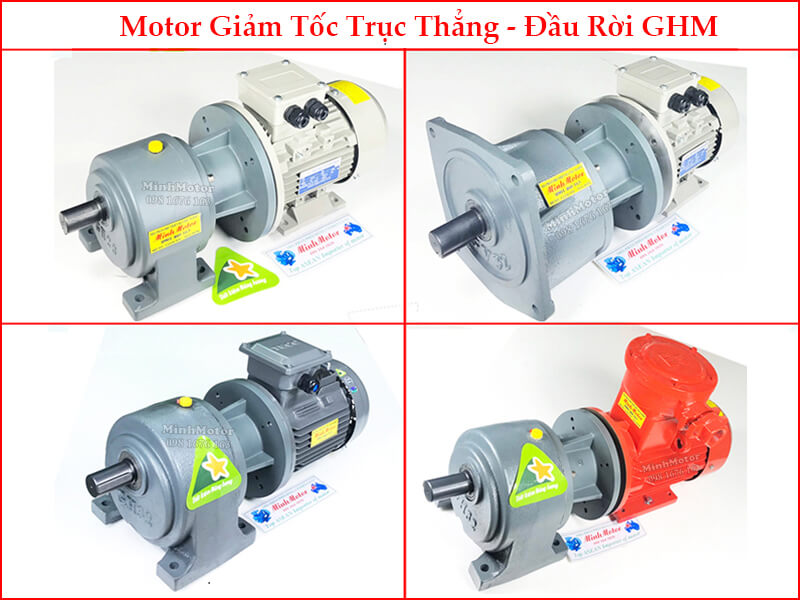

Các mẫu motor giảm tốc 1.5kw 2HP ratio 5 phổ biến nhất

Chất Lượng Motor Giảm Tốc & Chứng chỉ chất lượng Quốc Tế, xuất khẩu Châu Âu, Anh, Ý, Đức

5) Ứng dụng của motor giảm tốc 1.5Kw 2HP tỉ số truyền 5

Ứng dụng: lắp đặt băng truyền, cửa cuốn, quạt nuôi tôm, hải sản, vận thăng chở hàng, máy trộn thức ăn, máy uốn thép, máy luyện kim, máy xử lý nước thải, dây truyền làm vacxin thuốc chống covid 19.

Các động cơ giảm tốc 1.5Kw 2HP quan trọng:

  • Motor hộp giảm tốc trục lồi, trục âm, trục ra song song, trục ra vuông góc 90 độ.
  • Động cơ hộp giảm tốc bánh răng nghiêng, răng trụ, răng xoắn ốc, cycloidal bi.
  • Motor hộp số giảm tốc 2 cấp, 3 cấp, điều tốc, biến đổi tần số.
