Motor giảm tốc 1.5kW 2HP tỉ số truyền 35

3.389 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor giảm tốc 1.5kW 2HP tỉ số truyền 35, động cơ giảm tốc 1.5kW 2HP ratio 1/35

Công dụng động cơ giảm tốc 3 pha 2 ngựa 1.5kw: máy đào đất tàu điện ngầm, máy nhuộm vải vóc, máy khoan lòng biển lấy dầu khí, máy ép ngũ cốc ra lương khô, máy nạo dừa.

1) Bản vẽ Motor giảm tốc 1.5kW 2HP tỉ số truyền 35, chân đế

Motor giảm tốc 1.5kw 2hp chân đế tỉ số truyền 35 đường kính trục ra 35 mm

Tên hộp giảm tốc XWD3

Đường kính trục 35 mm

Tổng cao 240 mm

Tổng dài 572 mm

Mã hộp giảm tốc BWD1

Đường kính trục 35 mm

Tổng cao 220 mm

Tổng dài > 487 mm

Motor giảm tốc 1.5kw 2hp chân đế tỉ số truyền 35 đường kính trục ra 45 mm

Tên hộp giảm tốc XWD4

Đường kính trục 45 mm

Tổng cao 275 mm

Tổng dài 637 mm

Mã hộp giảm tốc BWD2

Đường kính trục 45 mm

Tổng cao 255 mm

Tổng dài > 535 mm

2) Thông số kỹ thuật Motor giảm tốc 1.5kW 2HP ratio 35 mặt bích

Motor giảm tốc 1.5kw 2hp mặt bích tỉ số truyền 35 đường kính ngoài mặt bích 230 mm

Ký hiệu hộp giảm tốc XLD3

Đường kính trục 355 mm

Đường kính ngoài mặt bích 230 mm

Tổng dài 572 mm

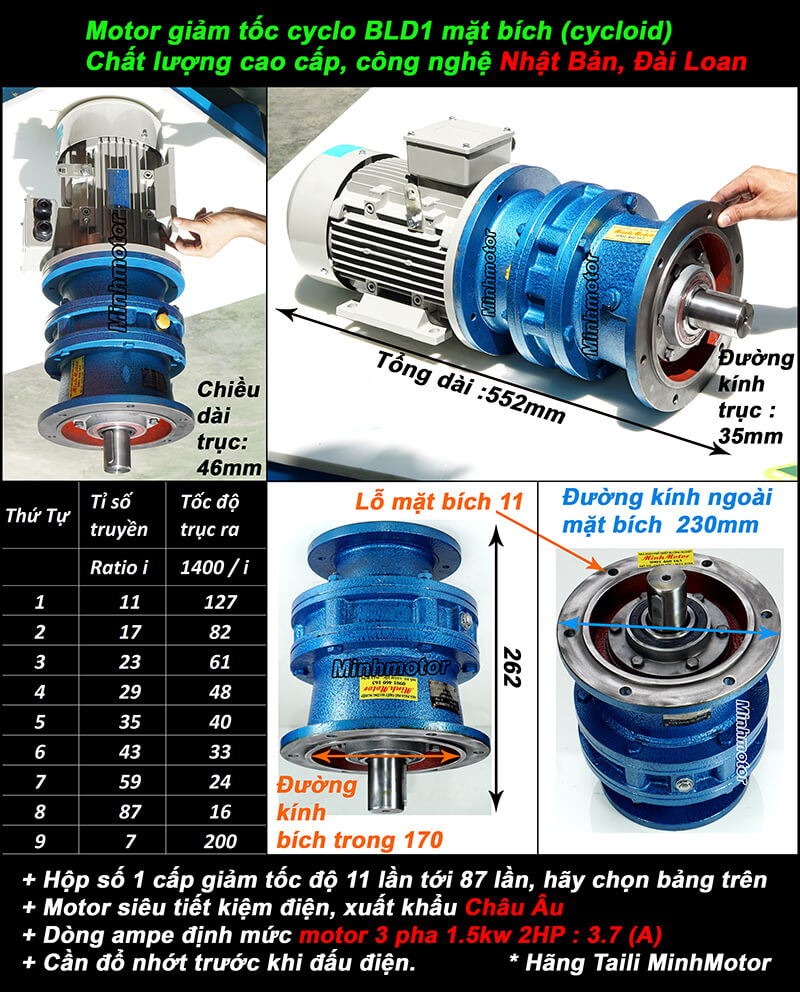

Kiểu hộp giảm tốc BLD1

Đường kính trục 35 mm

Đường kính ngoài mặt bích 230 mm

Tổng dài > 489 mm

Motor giảm tốc 1.5kw 2hp mặt bích tỉ số truyền 35 đường kính ngoài mặt bích 260 mm

Ký hiệu hộp giảm tốc XLD4

Đường kính trục 45 mm

Đường kính ngoài mặt bích 260 mm

Tổng dài 635 mm

Kiểu hộp giảm tốc BLD2

Đường kính trục 45 mm

Đường kính ngoài mặt bích 260 mm

Tổng dài > 541 mm

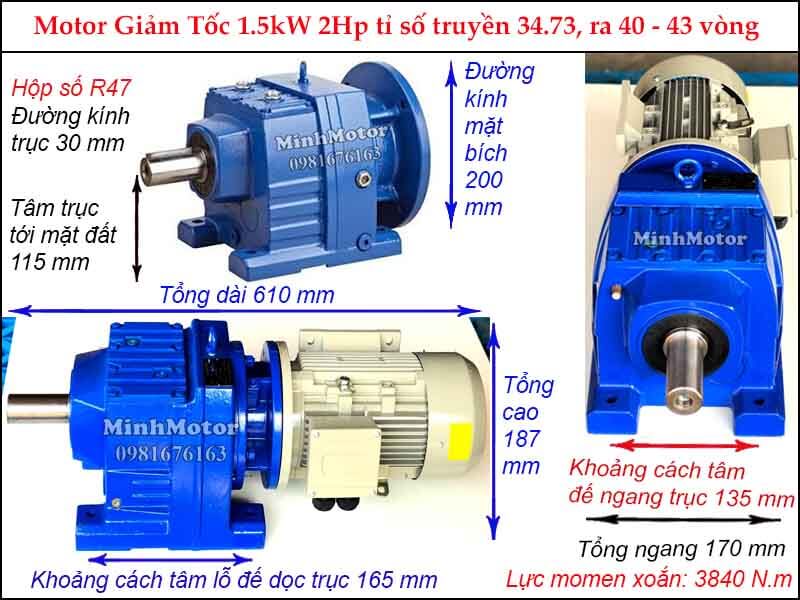

3) Motor giảm tốc tải nặng 1.5kw 2hp R47, tỉ số truyền 35, 34, 36, trục thẳng cốt dương

Bản vẽ motor giảm tốc tải nặng 1.5kw như hình dưới đây:

motor giảm tốc tải nặng 1.5Kw 2HP R47 tỉ số truyền 34.73

  • Đường kính trục: 30 mm - 40 mm
  • Tốc độ trục ra sau khi giảm tốc = 42 vòng/phút vì tỉ số truyền ratio = 34.73, 1450 / 34.73 = 42
  • Momen xoắn cực đại đạt: 3840 Nm
  • SF – hệ số làm việc – hệ số tải: 0.85
  • Tổng chiều dài: 610 mm
  • Tổng chiều cao: 187 mm
