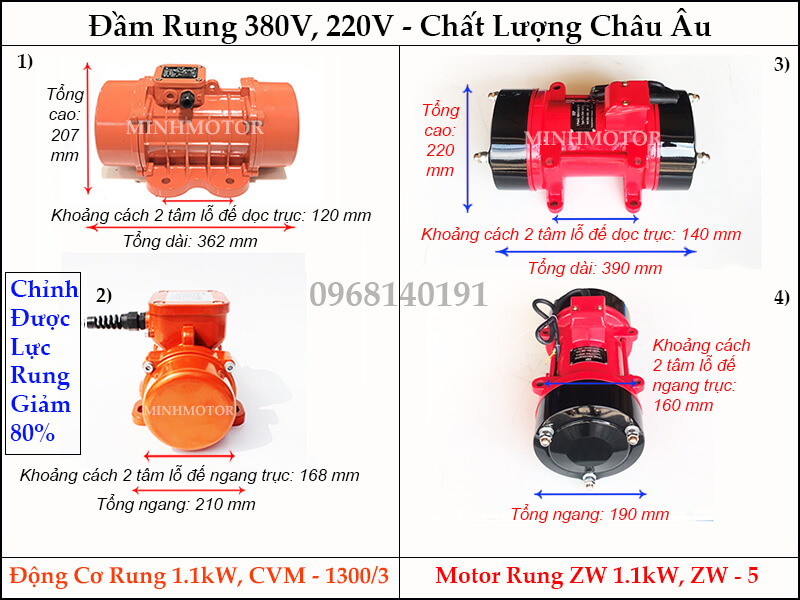

Motor rung 1.1kW 1.5HP (động cơ rung 1.1kW, đầm rung 1.1kW 1.5HP) có 2 dòng: ZW-5 lực rung cố định 9kN (bản 3 pha 380V và 1 pha 220V) và CVM 1300/3 lực rung chỉnh được 2.6–13kN, 3 pha 380V, 2 cực 3000 vòng/phút. CVM 1300/3 là mã lực mạnh nhất của thân 120 × 170mm: cùng chân đế với motor rung 450W, 550W nhưng lực gấp 1.6 lần CVM 800/3. Đây là cỡ motor hợp nhất cho bàn rung đầm bê tông đúc sẵn và sàng rung khung 2–2.5m.
Quả văng: ZW-5 quả văng cố định; CVM 1300/3 quả trong cố định + quả ngoài chỉnh có vạch %.
Nắp che quả văng: kín bụi, kín vữa bê tông bắn vào.
Quả văng quay 3000 vòng/phút tạo lực ly tâm đổi hướng liên tục. Bắt dưới mặt bàn rung, lực này lắc cả bàn, khuôn và bê tông lên xuống 50 lần/giây: bọt khí nổi lên, hạt cốt liệu sắp xếp chặt, bê tông đặc. Hai motor quay ngược chiều dưới bàn cho rung thẳng đứng, mặt bê tông phẳng hơn rung tròn.
3. Ứng dụng của motor rung 1.1kW 1.5HP
a. Các ứng dụng phổ biến của motor rung 1.1kW 1.5HP
Bàn rung đúc tấm bê tông đúc sẵn: tấm đan, tấm tường nhẹ, tấm sàn, nắp hố ga 1–3m².
Đầm bàn bê tông mặt đường, sân bãi, sàn nhà xưởng (ZW-5 1 pha, 3 pha).
Sàng rung thẳng khung 2–2.5m phân loại hạt phân bón, cát khô, mùn cưa (2 motor CVM 1300/3).
Máy cấp liệu rung dưới phễu đá mạt, đá 1×2 cấp cho băng tải trạm trộn 30–60 m³/giờ.
Rung phễu silo 1.3–2.5 tấn xi măng, tro bay, bột đá.
b. Lắp đặt, chế tạo, thiết kế motor rung 1.1kW cho bàn rung đúc tấm bê tông đúc sẵn
Bàn rung đúc tấm bê tông đúc sẵn (tấm đan, tấm tường 1.2m × 2.4m dày 60mm): mặt bàn thép 10mm trên khung dầm I, 2 motor rung 1.1kW CVM 1300/3 bắt dưới bụng bàn, quay ngược chiều, bàn đặt trên 6 gối cao su.
b.1. Vì sao bàn rung tấm bê tông chọn 2 motor rung 1.1kW CVM 1300/3
Phần rung: mặt bàn 1.4 × 2.6m thép 10mm + khung dầm ~ 350kg; khuôn thép thành 60mm ~ 80kg; 2 motor 49kg.
Bê tông trong khuôn: 1.2 × 2.4 × 0.06 = 0.173 m³ × 2400 kg/m³ ≈ 415kg.
Tổng phần rung ~ 895kg. Bàn rung đầm bê tông cần gia tốc 2.5–4g, tức lực rung 2.5–4 lần phần rung: 2240–3580 kgf.
2 motor CVM 1300/3 cho 2 × 1386 = 2772 kgf (~ 3.1g) ở 100% — đủ đầm tấm 60mm trong 60–90 giây.
So với 2 motor ZW-5 (2 × 918 = 1836 kgf, ~ 2g): bê tông còn rỗ mặt dưới, phải rung lâu gấp đôi. So với 2 motor 1.5kW CVM 1800/3: lực dư 33%, nặng gấp đôi (52kg/motor), mặt bàn 10mm mau nứt mối hàn.
b.2. Ưu điểm của motor rung 1.1kW CVM 1300/3 trên bàn rung bê tông
Chỉnh lực theo độ dày tấm: tấm 40mm chạy 70%, tấm 60–80mm chạy 100% — 1 bàn đúc được nhiều loại sản phẩm.
Motor nhẹ 24.5kg, thân ngắn 321mm, lắp vừa bụng bàn chỉ cao 250mm.
Bê tông đặc, mặt dưới phẳng, ít rỗ — giảm công trát vá sau tháo khuôn.
Dòng 2.44A/motor, 2 motor chung CB 3 pha 10A; mỗi tấm chỉ rung 1–1.5 phút nên điện năng rất nhỏ.
Cùng lỗ chân đế với CVM 500/3, 800/3 — xưởng có sẵn motor nhỏ thì thay lên không khoan lại.
b.3. Quy trình đúc tấm bê tông trên bàn rung dùng motor rung 1.1kW
Bước 1: Lau khuôn, quét dầu chống dính, đặt lưới thép, kẹp khuôn chặt vào mặt bàn bằng 4 kẹp nhanh.
Bước 2: Đổ bê tông độ sụt 4–6cm thành 2 lớp; mỗi lớp rung 30–40 giây ở 100% quả văng.
Bước 3: Rung tới khi mặt bê tông hết sủi bọt, có lớp vữa mỏng nổi đều thì dừng — rung quá lâu làm cốt liệu lắng, tách nước.
Bước 4: Gạt phẳng, xoa mặt, chuyển khuôn sang bãi bảo dưỡng; năng suất ~ 8–12 tấm/giờ với 2–3 bộ khuôn.
Bước 5: Cuối ca xịt sạch vữa bám bàn, kiểm tra bu lông M16 chân motor và gối cao su.
4. Cách chọn motor rung 1.1kW 1.5HP

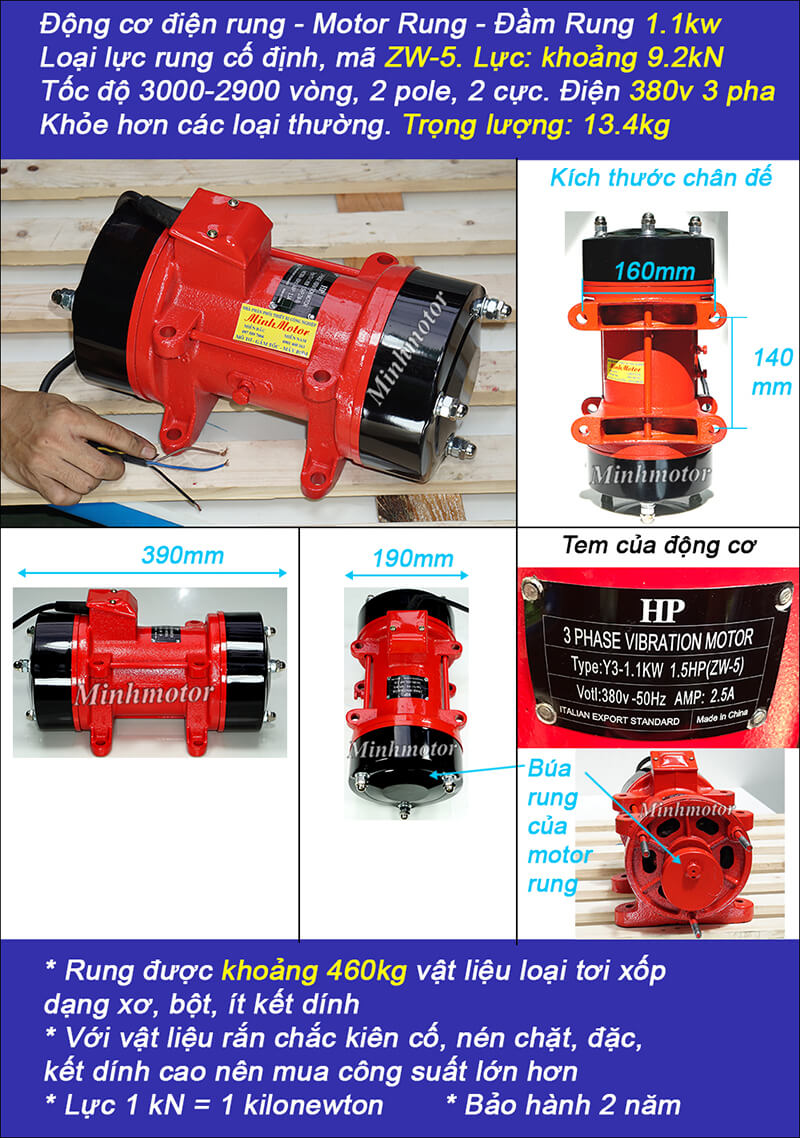

ZW-5 (9kN cố định): đầm bàn bê tông công trình, máng rung, cần bản 1 pha 220V. Rẻ, nhẹ 13kg.
CVM 1300/3 (2.6–13kN chỉnh được): bàn rung bê tông đúc sẵn, sàng rung thẳng, máy cấp liệu rung — cần chỉnh lực theo sản phẩm.
Theo tải: 1 motor CVM 1300/3 cho phần rung 280–460kg (sàng, máng) hoặc 350–550kg (bàn rung bê tông).
Điện: 3 pha 380V đấu sao; xưởng 1 pha chọn ZW-5 1 pha hoặc biến tần 1 pha ra 3 pha 2.2kW cho CVM.
5. Hình ảnh thực tế motor rung 1.1kW 1.5HP
6. Câu hỏi thường gặp về motor rung 1.1kW 1.5HP
a. Dành cho người đang khảo giá, sắp mua motor rung 1.1kW 1.5HP
Motor rung 1.1kW CVM 1300/3 tương đương mã nào của OLI, Italvibras? Tương đương OLI MVE 1300/3 và motor rung 2 cực 1.1–1.3kW lực ly tâm ~ 13kN của Italvibras, Wolong, Xinxiang. Thay motor cũ so lực 13kN, 3000 vòng/phút, lỗ chân đế 120 × 170mm Φ17.
Motor rung 1.1kW ZW-5 và CVM 1300/3 khác nhau thế nào? ZW-5 lực cố định 9kN, nặng 13kg, có bản 1 pha. CVM 1300/3 lực chỉnh 2.6–13kN, nặng 24.5kg, chỉ 3 pha, trục và ổ bi lớn hơn — chạy liên tục nhiều ca bền hơn.
Motor rung 1.1kW đầm được bàn bê tông bao nhiêu? 1 motor CVM 1300/3: bàn + khuôn + bê tông 350–550kg (tấm ~ 1.5m²). 2 motor: 700–1100kg (tấm 2.5–3m²). ZW-5: tính ~ 70% các mức trên.

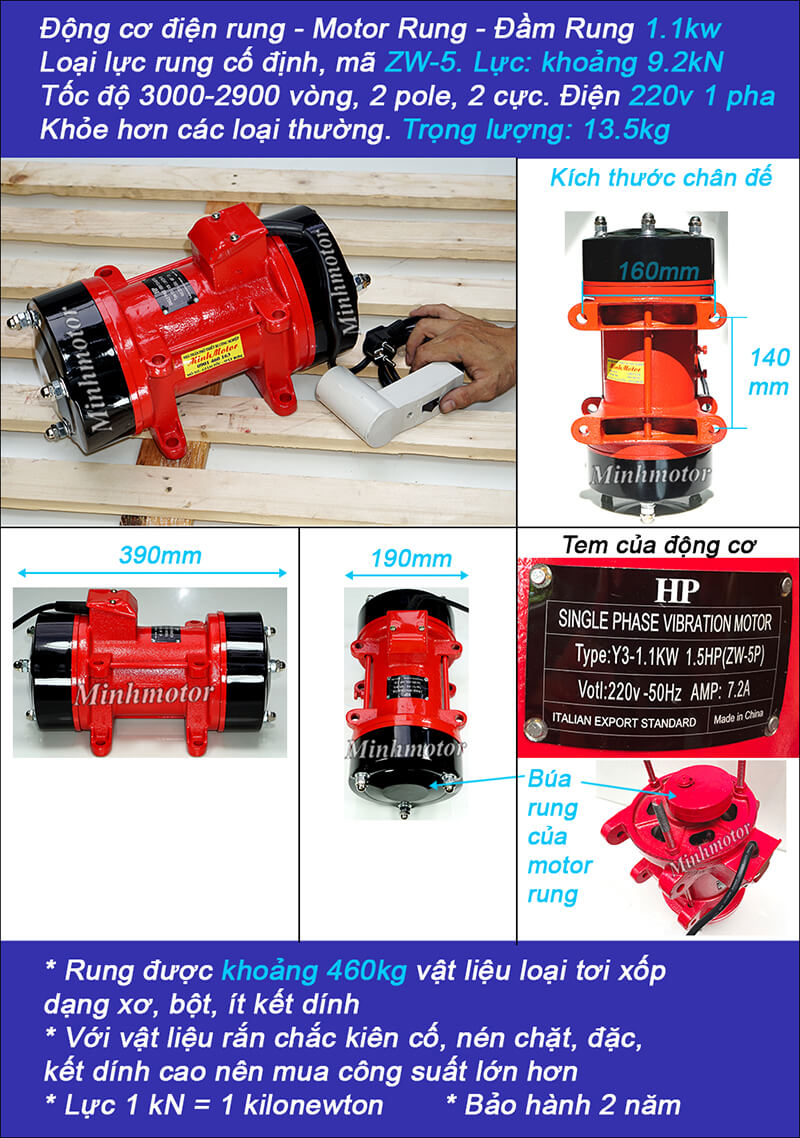

Đầm bàn bê tông dùng motor rung 1.1kW 1 pha được không? Được, dùng ZW-5 1 pha 220V, dòng cao hơn bản 3 pha, nên dùng dây ≥ 2.5mm² và ổ cắm chịu 16A.
Motor rung 1.1kW thay motor rung 1.5HP hãng khác được không? Được, khi motor cũ 2 cực và lực rung nằm trong 2.6–13kN. Motor cũ 4 cực 1.1kW thì lực và biên độ khác, phải tính lại.
b. Dành cho người vừa mua, cần lắp đặt và vận hành motor rung 1.1kW đúng cách
Bắt motor rung 1.1kW dưới bàn rung thế nào? Bắt vào dầm chính dưới bàn, không bắt vào giữa tôn mặt; 4 bu lông M16 cấp 8.8, đai ốc khóa, tấm đỡ dày ≥ 14mm.
Đấu điện 2 motor dưới bàn rung? Mỗi motor đấu sao 380V, rơ le nhiệt ~ 2.7A; đảo 2 dây pha 1 motor để 2 motor quay ngược chiều, bàn rung thẳng đứng.
Đặt quả văng CVM 1300/3 bao nhiêu % khi đầm bê tông? Tấm mỏng 30–40mm: 60–70%. Tấm 60–80mm: 90–100%.
c. Bảo trì motor rung 1.1kW sau 6–12 tháng sử dụng
Motor rung 1.1kW bao lâu thay vòng bi? Chạy ngắt quãng ở bàn rung: 12 tháng kiểm tra; chạy liên tục ở sàng: 6 tháng. Tiếng rè, nóng trên 80°C thì thay cặp vòng bi.
Vữa bê tông bám motor có ảnh hưởng gì? Bám kín nắp quả văng và cánh tản nhiệt làm nóng motor. Che motor bằng tấm chắn, xịt rửa cuối ca.
d. Lỗi thường gặp khi dùng motor rung 1.1kW và cách khắc phục
Tấm bê tông rỗ mặt dưới? Lực rung thiếu hoặc rung ngắn. Tăng quả văng lên 100%, rung 2 lớp, mỗi lớp 30–40 giây.
Mặt bàn rung nứt quanh chân motor? Motor bắt vào tôn mỏng. Chuyển xuống dầm chính, hàn bản mã.
Bàn rung lắc ngang, khuôn bị xê dịch? 2 motor cùng chiều quay. Đảo 2 dây pha 1 motor.
Motor rung ZW-5 1 pha chạy yếu, nóng? Tụ chạy suy giảm hoặc dây điện nhỏ, sụt áp. Đo tụ, dùng dây ≥ 2.5mm².
