Động Cơ Điện 1 Pha

Động cơ điện 1 pha (motor 1 pha, motor 220V) là loại động cơ không đồng bộ chạy bằng nguồn điện dân dụng 1 pha 220V – 50Hz, có công suất phổ biến từ 0.18kW (0.25HP) đến 7.5kW (10HP). Nhờ dùng được điện sinh hoạt, không cần lưới 3 pha, motor 1 pha là lựa chọn số một cho hộ gia đình, xưởng nhỏ, trang trại, cơ sở chế biến thực phẩm và máy móc cỡ nhỏ.

Bài viết này giúp bạn hiểu rõ motor 1 pha hoạt động thế nào, gồm những loại nào, chọn công suất – tốc độ – kiểu lắp ra sao, đấu tụ và đảo chiều đúng cách, cũng như cách bảo trì để motor bền và an toàn.

1. Động cơ điện 1 pha là gì?

Động cơ điện 1 pha là thiết bị biến điện năng xoay chiều 1 pha thành cơ năng làm quay trục. Khác với motor 3 pha có sẵn từ trường quay, dòng điện 1 pha chỉ tạo ra từ trường đập mạch, nên motor 1 pha không tự khởi động được nếu chỉ có một cuộn dây. Vì vậy motor 1 pha luôn có thêm cuộn dây phụ (cuộn đề) và tụ điện để tạo độ lệch pha, sinh mô-men khởi động.

Hầu hết motor 1 pha trên thị trường là loại rotor lồng sóc, cấu tạo đơn giản, ít hỏng vặt, hầu như không cần bảo dưỡng phức tạp.

2. Cấu tạo motor điện 1 pha

Lưu ý: motor 1 pha không đấu sao/tam giác như motor 3 pha. Thứ cần quan tâm khi đấu motor 1 pha là cuộn chính, cuộn phụ và tụ.

3. Nguyên lý hoạt động

1. Khi cấp điện 220V, dòng điện chạy qua cuộn chính và cuộn phụ. Tụ điện nối tiếp với cuộn phụ làm dòng trong cuộn phụ lệch pha so với cuộn chính.

2. Hai từ trường lệch pha và lệch vị trí trong không gian tổng hợp lại thành từ trường quay.

3. Từ trường quay cảm ứng dòng điện trong rotor lồng sóc, sinh lực điện từ kéo rotor quay theo.

4. Với motor có tụ đề, khi đủ tốc độ, công tắc ly tâm ngắt tụ đề; motor tiếp tục chạy bằng cuộn chính (và tụ ngậm nếu có).

Tốc độ đồng bộ ở lưới 50Hz: 2 cực là 3000 vòng/phút (thực tế ~2850–2900), 4 cực là 1500 vòng/phút (thực tế ~1400–1450).

4. Phân loại động cơ điện 1 pha

4.1. Theo cách khởi động

4.2. Theo số cực (tốc độ)

• Motor 1 pha 2 cực (2 pole): ~2850–2900 vòng/phút, dùng cho bơm nước, quạt thổi, máy cắt, máy mài.

• Motor 1 pha 4 cực (4 pole): ~1400–1450 vòng/phút, mô-men lớn hơn ở cùng công suất, dùng cho máy trộn, băng tải, máy xay, máy chế biến, gắn hộp giảm tốc.

4.3. Theo kiểu lắp đặt

• Chân đế (B3): đặt bệ, truyền động qua puly – dây đai hoặc khớp nối.

• Mặt bích lớn (B5): lắp trực tiếp vào máy hoặc hộp giảm tốc; bích thường gặp đường kính 200mm, 250mm, 300mm.

• Mặt bích nhỏ (B14): bích mặt mâm có lỗ ren, dùng cho máy nhỏ gọn, bơm.

• Chân đế + mặt bích (B35): vừa có chân vừa có bích, linh hoạt khi lắp.

4.4. Theo dạng sản phẩm

a) Motor 1 pha tải thường (dòng YL)

Đây là dòng motor 1 pha phổ biến nhất, có đủ kiểu chân đế, mặt bích B5, B14 và B35, chạy trực tiếp điện 220V dân dụng.

• Công suất: 0.25HP – 10HP (0.18 – 7.5kW)

• Điện áp: 1 pha 220V, vẫn chạy được khi điện yếu khoảng 190–220V

• Đường kính trục: 14mm, 19mm, 24mm, 28mm

• Mặt bích B5: 200mm, 250mm, 300mm

b) Motor giảm tốc 1 pha chân đế GHC

Motor GHC là motor 1 pha liền hộp giảm tốc, lắp bằng chân đế, dùng khi máy cần quay chậm và lực kéo lớn như băng tải, máy trộn, máy khuấy, lò quay.

• Công suất phổ biến: 0.2kW, 0.4kW, 0.75kW, 1.1kW, 1.5kW, 2.2kW

• Đường kính trục ra: 22mm, 28mm, 32mm, 40mm

• Tỷ số truyền: 1/10 đến 1/150

• Mô-men xoắn: khoảng 4.1 N.m – 2.524 N.m

c) Motor giảm tốc 1 pha mặt bích GVC

Motor GVC có cùng cấu tạo motor và hộp số như GHC nhưng lắp bằng mặt bích, gắn trực tiếp vào khung máy, tiết kiệm không gian, phù hợp máy khuấy, máy đóng gói, máy chế biến thực phẩm.

• Công suất phổ biến: 0.3HP, 0.5HP, 1HP, 1.5HP, 2HP, 3HP

• Đường kính trục ra: 22mm, 28mm, 32mm, 40mm

• Tỷ số truyền: 1/10 đến 1/100

• Mô-men xoắn: khoảng 4.5 N.m – 2.520 N.m

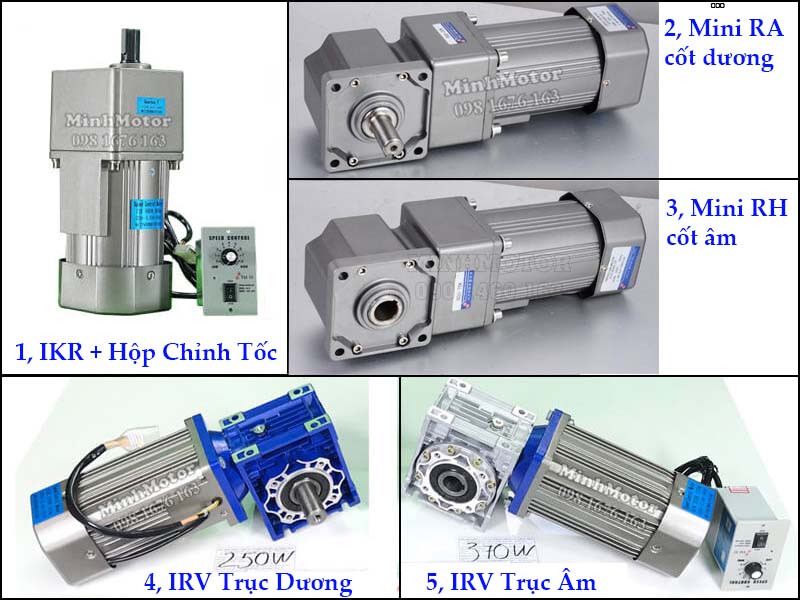

d) Motor giảm tốc 1 pha mini IKR

Motor IKR là motor 1 pha cỡ nhỏ liền hộp số mini, có thể đi kèm bộ điều tốc để chỉnh tốc độ, dùng cho băng tải nhỏ, máy đóng gói, máy chiết rót, máy in, thiết bị trưng bày quay. Có 2 kiểu lắp: trục thẳng và mặt bích.

• Công suất thường dùng: 25W, 30W, 60W, 90W, 140W, 180W, 200W, 250W, 400W

• Đường kính trục: 10mm, 15mm, 22mm

• Tỷ số truyền: 1/3 đến 1/200

• Tốc độ trục ra: khoảng 10 – 1400 vòng/phút tùy tỷ số và bộ điều tốc

5. Ứng dụng thực tế của motor 1 pha

• Thủy sản, nông nghiệp: máy thổi khí, máy quạt nước ao tôm cá, máy xay cám, máy trộn thức ăn.

• Chế biến thực phẩm: lò quay gà vịt, máy trộn bột, máy xay thịt, máy ép, máy rang hạt.

• Bơm nước dân dụng: bơm tăng áp, bơm đẩy cao nhà nhiều tầng, bơm ly tâm, bơm chìm.

• Sàng rung, đầm rung: sàng hạt điều, cà phê, tiêu, lúa gạo; đầm bê tông cỡ nhỏ.

• Xưởng cơ khí nhỏ, gỗ: máy cưa, máy bào, máy khoan bàn, máy mài, băng tải nhẹ, cửa cuốn, máy cuốn.

6. Ưu điểm và hạn chế

7. So sánh motor 1 pha và motor 3 pha

Nguyên tắc chọn: nếu chỉ có điện 1 pha và tải không quá 7.5kW, có thể dùng motor 1 pha. Nếu có lưới 3 pha, hoặc tải lớn chạy liên tục nhiều giờ, motor 3 pha kinh tế và bền hơn.

8. Cách chọn động cơ điện 1 pha phù hợp

1. Xác định công suất tải: chọn motor có công suất lớn hơn công suất tải khoảng 15–25%. Với tải khởi động nặng (máy nén, máy xay đầy liệu), nên dư thêm và ưu tiên motor 2 tụ.

2. Chọn tốc độ: cần quay nhanh (bơm, quạt) chọn 2 cực; cần lực kéo, quay vừa chọn 4 cực; cần quay rất chậm, lực lớn chọn motor giảm tốc 1 pha với tỷ số phù hợp.

3. Chọn kiểu lắp: chân đế, mặt bích B5, B14 hay B35 theo kết cấu máy; đo đường kính trục, chiều dài trục, kích thước then trước khi chọn.

4. Kiểm tra nguồn điện: đo điện áp thực tế lúc giờ cao điểm. Điện thường xuyên dưới 190V thì cần ổn áp hoặc giảm tải, tránh motor nóng và cháy cuộn dây.

5. Môi trường làm việc: nơi ẩm, bụi, ngoài trời nên chọn cấp bảo vệ IP55 trở lên, cấp cách điện F.

6. Xem nhãn motor: công suất (kW/HP), điện áp, dòng định mức, tốc độ, giá trị tụ (µF), cấp cách điện, cấp bảo vệ IP, chế độ làm việc (S1 là chạy liên tục).

Bảng tham khảo dòng điện và dây dẫn

Giá trị mang tính tham khảo; luôn đối chiếu dòng trên nhãn motor và chiều dài đường dây thực tế (dây dài cần tăng tiết diện).

9. Cách đấu điện motor 1 pha và đảo chiều quay

9.1. Đấu nguồn

1. Ngắt điện, kiểm tra không còn điện ở đầu dây bằng bút thử.

2. Mở hộp cực, đọc sơ đồ đấu dán dưới nắp hộp (mỗi hãng có thể khác nhau).

3. Đấu 2 dây nguồn L và N vào 2 cọc nguồn theo sơ đồ; tụ thường đã được nhà sản xuất đấu sẵn.

4. Đấu dây tiếp địa vào vít nối đất trên vỏ motor – bước bắt buộc để chống giật.

5. Lắp aptomat (hoặc CB chống giật) và khởi động từ/relay nhiệt phù hợp dòng motor.

6. Chạy thử không tải, kiểm tra chiều quay, tiếng ồn, độ rung, sau đó mới chạy có tải.

9.2. Đảo chiều quay

Motor 1 pha đảo chiều bằng cách đổi đầu cuộn phụ (hoặc cuộn chính) so với cuộn còn lại – thường là đổi vị trí 2 thanh đồng nối hoặc 2 dây trong hộp cực theo sơ đồ. Đảo 2 dây nguồn L–N không làm motor đổi chiều. Chỉ đảo chiều khi motor đã dừng hẳn.

9.3. Chọn tụ thay thế

• Thay đúng giá trị µF ghi trên nhãn hoặc trên tụ cũ; sai số nên trong khoảng ±5%.

• Điện áp tụ: tụ ngậm thường 400–450VAC, tụ đề 250–300VAC trở lên.

• Không dùng tụ ngậm thay tụ đề và ngược lại; không tăng µF tùy ý vì làm motor nóng.

10. Lỗi thường gặp và cách xử lý

11. Lắp đặt và vận hành an toàn

• Đặt motor nơi khô ráo, thoáng gió; khoảng cách quạt đuôi tới vật cản tối thiểu khoảng 1/4 đường kính vỏ.

• Luôn nối đất vỏ motor và dùng CB chống giật, nhất là môi trường ẩm như ao nuôi, khu bơm nước.

• Có che chắn puly, dây đai, khớp nối để tránh cuốn tay, quần áo.

• Không cho motor khởi động – dừng liên tục quá dày; mỗi lần khởi động dòng tăng gấp nhiều lần định mức, làm nóng cuộn dây.

• Không vận hành khi điện áp quá thấp hoặc khi motor kêu ù không quay quá vài giây.

• Motor để lâu không dùng: đo điện trở cách điện trước khi chạy lại (thường cần lớn hơn 1MΩ).

12. Câu hỏi thường gặp về motor 1 pha

Motor 1 pha lớn nhất là bao nhiêu HP?

Motor 1 pha lớn nhất phổ biến trên thị trường là 7.5kW (10HP). Các mức thường gặp gồm 3.7kW (5HP), 5.5kW (7.5HP) và 7.5kW (10HP). Với các công suất lớn này, dòng điện khoảng 32–46A nên cần dây dẫn đủ tiết diện (10–16 mm²), aptomat 63–80A và đường điện đủ khỏe, nếu không sẽ sụt áp mạnh khi khởi động. Cần công suất cao hơn 7.5kW thì phải dùng motor 3 pha.

Motor 1 pha 1HP tốn bao nhiêu điện?

Motor 0.75kW chạy đủ tải 1 giờ tiêu thụ khoảng 0.85–0.95 kWh (vì hiệu suất motor 1 pha khoảng 75–85%). Chạy non tải thì ít hơn.

Vì sao motor 1 pha phải có tụ?

Tụ tạo độ lệch pha giữa cuộn chính và cuộn phụ để sinh từ trường quay, giúp motor tự khởi động và chạy ổn định. Thiếu hoặc hỏng tụ, motor sẽ kêu ù mà không quay.

Có chạy motor 1 pha bằng máy phát điện được không?

Được, nhưng công suất máy phát nên gấp khoảng 2.5–3 lần công suất motor để chịu được dòng khởi động.

Motor 1 pha nóng bao nhiêu là bình thường?

Vỏ ấm đến nóng tay (khoảng 50–70°C) khi chạy liên tục là bình thường với cấp cách điện B/F. Nóng tới mức không thể đặt tay, có mùi khét là dấu hiệu quá tải hoặc lỗi cần kiểm tra ngay.

Đổi motor 1 pha sang chạy điện 3 pha được không?

Không nên tự quấn đổi. Nếu nơi lắp đã có điện 3 pha, nên thay bằng motor 3 pha cùng công suất và cùng kích thước lắp.

Motor 1 pha 2 cực và 4 cực khác nhau thế nào?

2 cực quay nhanh (~2900 vòng/phút), gọn nhẹ, hợp bơm và quạt. 4 cực quay chậm hơn (~1450 vòng/phút), mô-men lớn hơn, chạy êm, bền vòng bi hơn, hợp máy trộn, máy xay, gắn hộp giảm tốc.

Điện yếu có chạy được motor 1 pha không?

Nhiều dòng motor 1 pha vẫn khởi động được ở khoảng 190V, nhưng chạy lâu ở điện áp thấp sẽ làm motor nóng và giảm tuổi thọ. Nên dùng dây đủ tiết diện, hoặc ổn áp nếu điện thường xuyên yếu.
