Các Loại Motor Giảm Tốc 12V Được Sử Dụng Phổ Biến Nhất Hiện Nay

13 thg 7 2023 22:05

Motor giảm tốc 12v còn gọi là động cơ giảm tốc 12v hay Motor giảm tốc 12v giảm tốc là loại động cơ điện DC 1 chiều gắn với hộp số mini. Để giảm tốc độ motor điện tùy ý người sử dụng. Sau đây là các thông tin quan trọng nhất về sản phẩm.

1) Ứng dụng motor giảm tốc 12v

Động cơ giảm tốc 12v được ứng dụng vào nhiều ngành nghề như:

  • Chế tạo máy làm kem tươi, máy quay kẹo bông, kẹo kéo
  • Quay thịt chim cút, làm máy sấy hạt điều, sấy khô ngô khoái sắn
  • Làm đồ chơi trẻ em
  • Chế tạo các thiết bị trong ô tô, phụ kiện ô tô
  • Làm động cơ máy ép nước mía, máy ép nước hoa quả

Theo ước tính, thị trường Việt nam tiêu thụ tới hơn 150 000 sản phẩm motor DC giảm tốc mỗi năm.

2) Ưu điểm motor giảm tốc 12V

Motor giảm tốc điện 12V có những ưu điểm vượt trội như:

  • An toàn vì sử dụng dòng điện rất nhỏ
  • Kích thước nhỏ gọn giúp tiết kiệm không gian và dễ dàng lắp đặt
  • Trọng lượng nhẹ, dễ dàng di chuyển và lắp đặt
  • Tiết kiệm năng lượng, mức độ tiêu hao điện thấp
  • Độ ồn thấp, hoạt động êm, ít rung
  • Ổn định và đáng tin cậy, đảm bảo hiệu suất cao do vận hành liên tục và ít gặp sự cố.
  • Dễ dàng tiến hành bảo trì, kiểm tra, và thay thế các linh kiện khi cần thiết.

3) Cấu tạo motor giảm tốc 12V

Cấu tạo của motor giảm tốc 12V bao gồm hai phần chính: phần motor và phần đầu giảm tốc.

Phần motor gồm:

  • Khung vỏ: Là phần bên ngoài của motor, có chức năng bảo vệ các thành phần bên trong và cung cấp khả năng cách điện.
  • Stato: Là phần không chuyển động của motor, bao gồm các cuộn dây dẫn điện để tạo ra trường từ.
  • Roto: Là phần chuyển động của motor, được kết nối với phần giảm tốc. Roto thường được làm từ dây đồng và chịu trách nhiệm tạo ra chuyển động quay.
  • Trục motor: Là trục kết nối giữa roto và phần đầu giảm tốc. Trục motor truyền chuyển động từ roto sang bộ giảm tốc.
  • Vòng bi bạc đạn: Được đặt ở phía trước của motor, vòng bi bạc đạn giúp giảm ma sát và đảm bảo sự mượt mà trong quá trình quay của motor.
  • Hộp cực đấu điện: Là nơi kết nối các dây điện và cực đấu của motor, cho phép điều khiển và cung cấp nguồn điện cho motor.

Phần đầu giảm tốc gồm:

  • Các bánh răng giảm tốc độ và chịu tải: Là các bánh răng được thiết kế để giảm tốc độ quay từ phần motor sang phần đầu giảm tốc. Các bánh răng này có tỷ số truyền động cố định để điều chỉnh tốc độ quay và tăng lực xoắn (momen).
  • Vỏ đầu giảm tốc: Là khung bên ngoài bảo vệ và giữ các bánh răng giảm tốc. Vỏ đầu giảm tốc có chức năng chịu tải và duy trì độ chính xác trong quá trình giảm tốc.

4) Nguyên lý vận hành motor giảm tốc 12V mini

Nguyên lý hoạt động của motor giảm tốc 12V tương tự như các loại motor điện khác. Khi có dòng điện chạy qua cuộn dây stator, sẽ tạo ra từ trường quay. Từ trường quay này tác dụng lên cuộn dây rotor, làm cho rotor quay. Bánh răng giảm tốc được lắp giữa stator và rotor, có tác dụng giảm tốc độ quay của rotor và tăng mô-men xoắn.

Motor giảm tốc 12V mini có nhiều loại khác nhau, mỗi loại có một công suất và những tỷ lệ giảm tốc khác nhau. Tỷ lệ giảm tốc là tỷ số giữa tốc độ quay của stator và tốc độ quay của rotor. Ví dụ, một motor giảm tốc cài đặt tỷ lệ giảm tốc 10:1 có nghĩa là tốc độ quay của rotor sẽ bằng 1/10 tốc độ quay của stator.

5) Phân loại motor giảm tốc 12v

a) Động cơ giảm tốc 12v 2GN 30w

Động cơ DC giảm tốc 12v 30w, 25w, 15w có thông số như sau:

  • Mã hàng động cơ DC giảm tốc: 3GN
  • Gồm động cơ điện 1 chiều gắn hộp giảm tốc mini
  • Tổng dài: 170 mm
  • Tổng cao: 70 mm
  • Đường kính trục motor DC giảm tốc: 8 mm
  • Chiều dài trục: 25 mm
  • Đường kính trục: 8 mm
  • Cavet: 7 mm
  • Khoảng cách 2 tâm bắt vít ngang: 58 mm
  • Khoảng cách 2 tâm bắt vít dọc: 70 mm
  • Công suất hoạt động thực tế: 15w, 25w, 30w
  • Điện áp: DC 1 chiều 12v, 24v
  • Tỉ số truyền giảm tốc i: 200 - 5

Bên dưới là ảnh bản vẽ cho motor giảm tốc DC 15w, 25w, 30w:

Động cơ giảm tốc 12v 30w

b) Motor giảm tốc 12v 4GN 40w

Motor DC giảm tốc 12v 40w có kích thước giống với 60w và 50w

  • Mã hàng động cơ DC giảm tốc: 4GN
  • Gồm động cơ điện 1 chiều gắn hộp giảm tốc mini
  • Tổng dài: 183 mm
  • Tổng cao: 74 mm
  • Chiều dài trục: 25 mm
  • Đường kính trục: 8 mm
  • Cavet: 4 mm
  • Khoảng cách 2 tâm bắt vít ngang: 66.5 mm
  • Khoảng cách 2 tâm bắt vít dọc: 80 mm
  • Công suất hoạt động thực tế: 40W
  • Điện áp: DC 1 chiều 12v, 24v
  • Tỉ số truyền giảm tốc i: 200 - 5

Motor giảm tốc 12v 40w

c) Motor giảm tốc 12v 4GN 100w

Kích thước của motor giảm tốc 12v 100w tương đương với 120w, 140w

  • Mã hàng động cơ DC giảm tốc: 4GN
  • Gồm động cơ điện 1 chiều gắn hộp giảm tốc mini
  • Tổng dài: 241.5 mm
  • Tổng cao: 74 mm
  • Chiều dài trục: 25 mm
  • Đường kính trục: 10 mm
  • Cavet: 4 mm
  • Khoảng cách 2 tâm bắt vít ngang: 66.5 mm
  • Khoảng cách 2 tâm bắt vít dọc: 80 mm
  • Công suất hoạt động thực tế: 100W
  • Điện áp: DC 1 chiều 12v, 24v
  • Tỉ số truyền giảm tốc i: 200 - 5

Motor giảm tốc 12v 100w

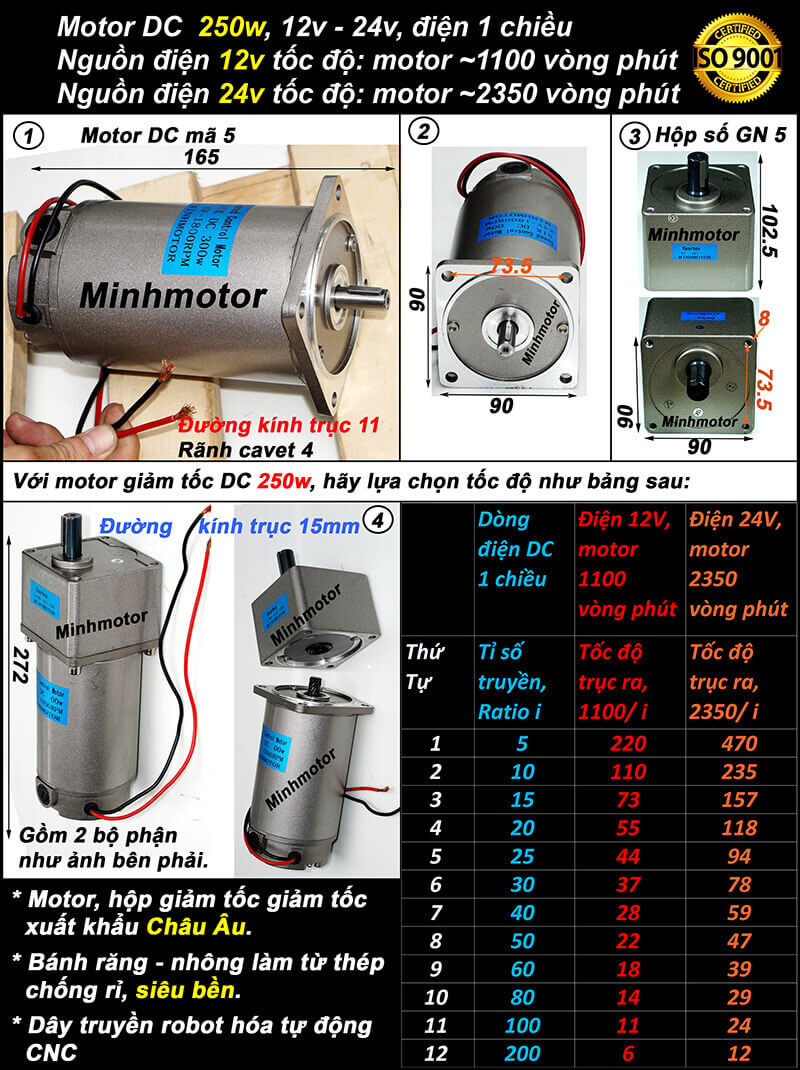

d) Motor giảm tốc 12v 5GN 250w

Kích thước của Motor giảm tốc 12v 250w tương đương với 180w, 200w, 300w

  • Mã hàng động cơ DC giảm tốc: 5GN
  • Gồm động cơ điện 1 chiều gắn hộp giảm tốc mini
  • Tổng dài: 261.7 mm
  • Tổng cao: 102.5 mm
  • Chiều dài trục: 25 mm
  • Đường kính trục: 15 mm
  • Cavet: 4 mm
  • Khoảng cách 2 tâm bắt vít ngang: 73.5 mm
  • Khoảng cách 2 tâm bắt vít dọc: 90 mm
  • Công suất hoạt động thực tế: 250W
  • Điện áp: DC 1 chiều 12v, 24v
  • Tỉ số truyền giảm tốc i: 200 - 5

Motor giảm tốc 12v 250w

e) Motor giảm tốc 12v giảm tốc 450w, 400w, 370w

Hộp giảm tốc Motor giảm tốc 12v có tỉ số truyền giảm từ 5 đến 200 lần tuỳ theo nhu cầu của khách hàng, mời bạn xem bản vẽ kỹ thuật sau:

Thông số kỹ thuật của motor DC giảm tốc này như sau:

  • Mã hàng động cơ DC giảm tốc: 5GN
  • Gồm động cơ điện 1 chiều gắn hộp giảm tốc mini
  • Tổng dài: 291.7 mm
  • Tổng cao: 102.5 mm
  • Chiều dài trục: 25 mm
  • Đường kính trục: 15 mm
  • Cavet: 4 mm
  • Khoảng cách 2 tâm bắt vít ngang: 73.5 mm
  • Khoảng cách 2 tâm bắt vít dọc: 90 mm
  • Công suất hoạt động thực tế: 450W
  • Điện áp: DC 1 chiều 12v, 24v
  • Tỉ số truyền giảm tốc i: 200 - 5

Motor giảm tốc 12v giảm tốc 450w, 400w, 370w

f) Motor giảm tốc 12v trục ra vuông góc

  • Mã hàng động cơ DC giảm tốc: 5GN
  • Gồm động cơ điện 1 chiều gắn hộp giảm tốc mini
  • Thiết kế trục ra vuông góc
  • Điện áp: DC 1 chiều 12v, 24v
  • Tỉ số truyền giảm tốc i: 200 - 5

g) Motor giảm tốc 12v trục vuông góc 90 độ RV

Tốc độ của hộp giảm tốc 12v từ 220 - 12 vòng/ phút, mời bạn tham khảo thông số kỹ thuật và bản vẽ sau:

  • Mã hàng động cơ DC giảm tốc: RV
  • Gồm động cơ điện 1 chiều gắn hộp giảm tốc mini
  • Tổng dài: 314 mm
  • Tổng cao: 135 mm
  • Chiều dài trục: 25 mm
  • Đường kính trục: 18 mm
  • Cavet: 6 mm
  • Khoảng cách 2 tâm bắt vít ngang: 73.5 mm
  • Khoảng cách 2 tâm bắt vít dọc: 90 mm
  • Công suất hoạt động thực tế: 450W
  • Điện áp: DC 1 chiều 12v, 24v
  • Tỉ số truyền giảm tốc i: 200 - 5
  • Thiết kế trục ra vuông góc, NMRV size 40

Motor 24v 450w 12v DC trục vuông góc, NMRV40

h) Motor giảm tốc 12v kiểu mặt bích

Sau đây là bản vẽ kỹ thuật giảm tốc 12v 450w

  • Gồm động cơ điện 1 chiều gắn hộp giảm tốc mini
  • Tổng dài: 292,5 mm
  • Tổng cao: 102.5 mm
  • Chiều dài trục: 25 mm
  • Đường kính trục: 15 mm
  • Cavet: 5 mm
  • Khoảng cách 2 tâm bắt vít ngang: 36 - 90 mm
  • Khoảng cách 2 tâm bắt vít dọc: 130 mm
  • Công suất hoạt động thực tế: 450W
  • Điện áp: DC 1 chiều 12v, 24v
  • Tốc độ motor ở dòng điện 12V: 1100 vòng/phút
  • Tốc độ motor ở dòng điện 24V: 2350 vòng/phút
  • Tỉ số truyền giảm tốc i: 200 - 5
  • Mặt bích hình chữ nhật, trục ra 18mm

Motor DC 450w 24v 12v DC mặt bích

Video sản phẩm thực tế motor giảm tốc 12v, motor giảm tốc DC

6) Cách lựa chọn tốc độ cho motor giảm tốc 12v

Tốc độ trục Motor giảm tốc 12v thường được lựa chọn trong khoảng:

  • Tốc độ trục ra là 222 vòng phút khi tỉ số truyền i = 5 (vì 1110/5 = 222)
  • Tốc độ trục ra là 111 vòng phút khi tỉ số truyền i = 10
  • Tốc độ trục ra là 74 vòng phút khi tỉ số truyền i = 15
  • Tốc độ trục ra là 55.5 vòng phút khi tỉ số truyền i = 20
  • Tốc độ trục ra là 44.4 vòng phút khi tỉ số truyền i = 25
  • Tốc độ trục ra là 37 vòng phút khi tỉ số truyền i = 30
  • Tốc độ trục ra là 22.2 vòng phút khi tỉ số truyền i = 50
  • Tốc độ trục ra là 18.5 vòng phút khi tỉ số truyền i =60

7) Cách lắp đặt motor giảm tốc 12v

Để lắp đặt motor giảm tốc 12v, bạn cần thực hiện các bước sau:

  • Chuẩn bị các dụng cụ cần thiết, bao gồm:

    • Motor giảm tốc 12v
    • Nguồn điện 12v và dây điện
    • Công tắc điện
    • Bộ dụng cụ sửa chữa: ốc vít, bu lông,...
  • Xác định vị trí lắp đặt motor giảm tốc.

    • Vị trí lắp đặt motor giảm tốc cần phải thoáng mát, tránh ẩm ướt và có độ rung thấp.
    • Vị trí lắp đặt motor giảm tốc cũng cần phải dễ dàng tiếp cận để bạn có thể kiểm tra và bảo trì motor khi cần thiết.
  • Dùng dây điện nối giữa motor giảm tốc và nguồn điện.

    • Lựa chọn loại dây điện có kích thước phù hợp với dòng điện tiêu thụ của motor giảm tốc.
    • Sử dụng các mối nối dây điện chắc chắn để tránh rò rỉ điện.
  • Dùng công tắc để điều khiển hoạt động của motor giảm tốc.

    • Lựa chọn loại công tắc có công suất phù hợp với dòng điện tiêu thụ của motor giảm tốc.
    • Sắp xếp vị trí công tắc thuận tiện cho việc sử dụng.
  • Sử dụng bộ dụng cụ sửa chữa để cố định motor giảm tốc tại vị trí lắp đặt.

    • Sử dụng các ốc vít hoặc bu lông để cố định motor giảm tốc tại vị trí lắp đặt.
    • Đảm bảo motor giảm tốc được cố định chắc chắn để tránh bị rung lắc trong quá trình vận hành.

Sau khi lắp đặt xong, bạn cần kiểm tra hoạt động của motor giảm tốc. Nếu motor giảm tốc hoạt động bình thường, bạn có thể sử dụng nó trong các ứng dụng của mình.

8) Bảng giá motor giảm tốc 12v

Sau đây là giá trung bình của motor giảm tốc 12v DC được khảo sát trên 45 tỉnh thành toàn quốc:

  • Giá động cơ DC giảm tốc, 12v 30w, 25w: 1.500.000 đ - 1.750.000 đ
  • Giá động cơ DC giảm tốc, 12v 40w, 50w: 1.790.000 đ - 1.990.000 đ
  • Giá động cơ DC giảm tốc, 12v 60w: 1.880.000 đ - 2.070.000 đ
  • Giá động cơ DC giảm tốc, 12v 90w: 1.900.000 đ - 2.100.000 đ
  • Giá động cơ DC giảm tốc, 12v 120w: 1.920.000 đ - 2.150.000 đ
  • Giá động cơ DC giảm tốc, 12v 140w, 250w, 300w: 1.950.000 đ - 2.200.000 đ
  • Giá động cơ DC giảm tốc, 12v 300w: 2.450.000 đ - 2.620.000 đ
  • Giá động cơ DC giảm tốc, 400w, 450w: 2.850.000 đ - 3.020.000 đ

Ngoài ra, nếu quý vị có nhu cầu về các mẫu motor giảm tốc khác, có thể click tại đây:
