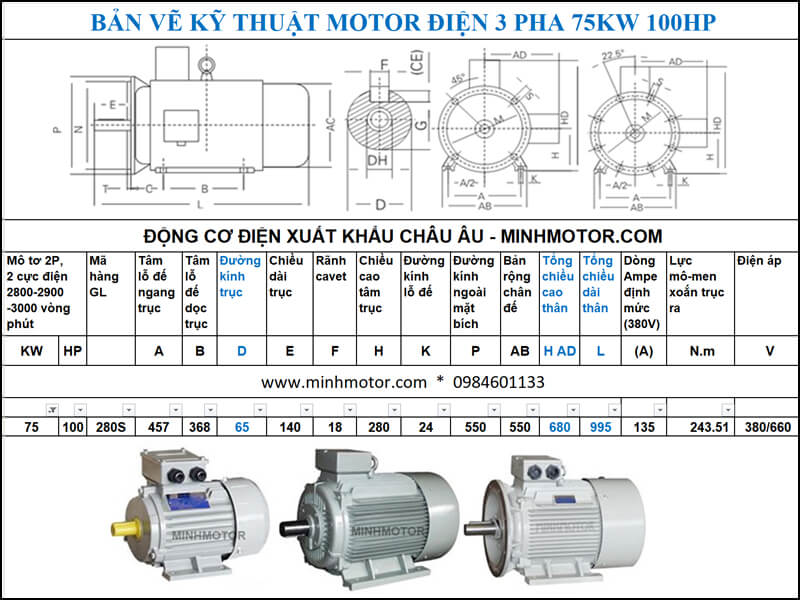

Động cơ điện 3 pha 75kW 100HP 2 cực (motor 75kW 2 pole) là dòng tua nhanh, quay ~ 2975 vòng/phút ở 50Hz, mô men ~ 241 Nm. Khung 280S, trục 65 mm, dòng 135 A ở 380V. Cỡ motor này hay gặp ở máy nén khí 100HP, bơm trạm tăng áp, máy nén lạnh — máy cần tốc độ cao, nối thẳng trục hoặc khớp nối.
Máy nén khí trục vít 100HP cho nhà máy dệt, bao bì, linh kiện điện tử: Chạy 2–3 ca, nối khớp nối hoặc hộp tăng tốc.
Bơm trạm tăng áp cấp nước đô thị, khu công nghiệp: Bơm ly tâm 2 cửa hút hoặc 1 cửa hút cột áp cao, chạy biến tần.
Máy nén lạnh trục vít kho lạnh thủy sản, nhà máy chế biến: Chạy liên tục mùa cao điểm, nối khớp nối trực tiếp.
Quạt cao áp lò sấy, quạt cấp gió lò hơi cỡ vừa: Cánh quạt nhỏ quay nhanh, áp cao.
4) Ưu điểm motor 75kW 100HP 2 cực 380V
Quay ~ 2975 vòng/phút: nối thẳng trục bơm ly tâm, quạt cao áp, máy nén — không cần puly tăng tốc.
Cùng 75kW, motor 2 cực nhỏ gọn, nhẹ hơn motor 4 cực; đổi lại mô men chỉ ~ 241 Nm (4 cực ~ 482 Nm), không hợp tải nặng chạy chậm.
Dòng 135 A ở 380V: MCCB 200 A, cáp đồng 70 mm² cho đường dây dưới 50 m.
IP55 chặn bụi và tia nước; cách điện cấp F chịu tới 155°C ở cuộn dây — hợp xưởng nóng ẩm; xưởng bụi thì vệ sinh gân tản nhiệt định kỳ.
Ổ bi 6314 C3 / 6314 C3 có vú mỡ: bơm mỡ bổ sung không phải tháo motor.
Đấu Δ ở 380V, ra đủ 6 đầu dây: khởi động sao – tam giác được, dòng khởi động giảm còn ~ 1/3.

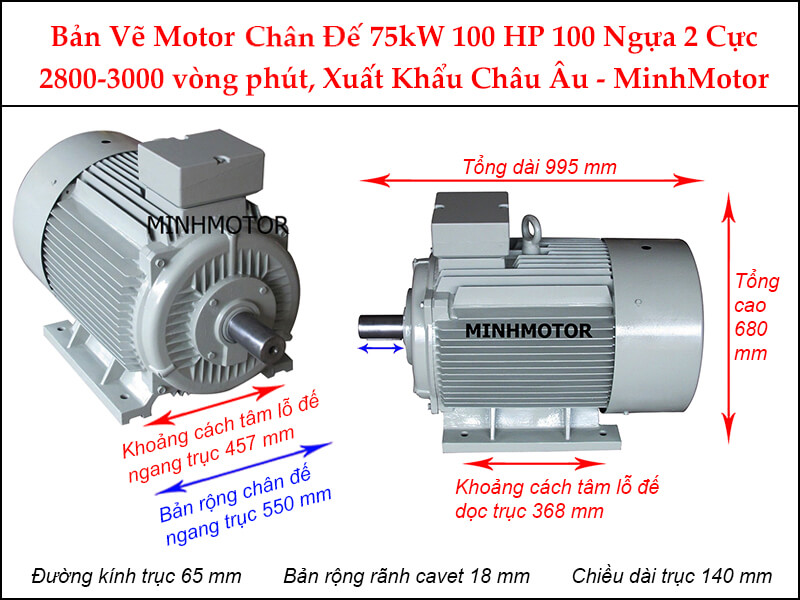

Đủ kiểu lắp: chân đế B3, mặt bích có chân đế B35, mặt bích B5.
5) Motor 75kW 100HP 2 cực 3 pha: giấy chứng nhận chất lượng, hiệu suất năng lượng
Kết quả thử nghiệm chất lượng, hiệu suất motor 75kW 100HP thương hiệu Parma:
6) Vận hành, đấu điện, bảo trì động cơ 3 pha 75kW 2 cực
a) Thông số điện cần nhớ
Điện áp: 380V đấu Δ / 660V đấu Y, 50Hz.
Dòng định mức: 135 A ở 380V; 77,9 A ở 660V.
Mô men định mức: ~ 241 Nm.
Dòng khởi động trực tiếp: ~ 810–945 A.
b) Đấu điện, thiết bị đóng cắt
Lưới 380V: đấu tam giác (Δ).
Aptomat: MCCB 200 A, chỉnh nhiệt ~ 142 A.
Contactor: 185 A (AC3).
Rơ le nhiệt: chỉnh 135 A.
Cáp đồng: 70 mm², sụt áp ~ 1% ở 50 m khi chạy định mức.
Khởi động sao – tam giác: rơ le nhiệt đặt ở nhánh tam giác chỉnh ~ 78 A.
Từ 75kW: ưu tiên khởi động mềm hoặc biến tần để dòng khởi động không vượt ~ 3 lần định mức.
c) Chạy biến tần
Tải nhẹ, tải đều (quạt, bơm): biến tần 75kW loại thường.
Tải nặng, khởi động có tải: biến tần 75kW loại tải nặng (HD, quá tải 150%) hoặc 90kW loại thường.
Dòng ra định mức của biến tần ≥ 135 A.
Không nên chạy motor 2 cực trên 50Hz: tốc độ đã cao, vòng bi, cánh quạt đuôi và máy bơm, quạt phía sau chịu vượt tốc.
d) Bảo trì
Ổ bi 6314 C3 / 6314 C3: bơm mỡ lithium chịu nhiệt ~ 25 g mỗi đầu sau 1000–1500 giờ chạy.
Cách điện: đo bằng megohm 500V, đạt từ 5 MΩ.
Vệ sinh gân tản nhiệt, lưới quạt đuôi 1–2 tháng/lần ở xưởng bụi.
Motor 2 cực quay nhanh: căn đồng tâm khớp nối kỹ, rung tăng là dấu hiệu lệch tâm hoặc mòn vòng bi.
7) Câu hỏi thường gặp về động cơ điện 3 pha 75kW 100HP 2 cực
a) Hỏi trước khi mua động cơ 75kW 100HP 2 cực: máy nén khí trục vít, bơm trạm tăng áp
Motor 75kW 2 cực kéo bơm được bao nhiêu khối nước mỗi giờ? Được khoảng 483 m³/h ở cột áp 40 m, hoặc khoảng 242 m³/h ở cột áp 80 m, với bơm ly tâm hiệu suất khoảng 78%. Bơm hiệu suất thấp hơn thì lưu lượng thực ít hơn; đo dòng khi chạy dưới 135 A là motor còn trong tải.
Motor 75kW 2 cực có cần đặt chung bệ với bơm không? Có. Motor và bơm đặt chung 1 bệ thép hoặc bê tông để giữ đồng tâm; đặt 2 bệ rời dễ lệch tâm khi bệ lún, gây rung, rò phớt bơm.
Motor 75kW 2 cực có chạy máy nén khí 100HP được không? Được. 100HP ≈ 75kW, máy nén 100HP thiết kế theo motor này. Áp đặt vượt tem đầu nén hoặc phòng máy nóng làm motor quá tải; theo dõi dòng dưới 135 A.
Biến tần 75kW có chạy được motor 75kW 2 cực không? Được, nếu dòng ra từ 140 A trở lên. Bơm, quạt dùng chế độ tải nhẹ là đủ; máy nén khởi động có tải nên chọn biến tần 90kW.
Trạm biến áp 400 kVA có chạy được motor 75kW không? Được khi khởi động bằng biến tần, khởi động mềm hoặc sao – tam giác, với điều kiện phụ tải khác dưới khoảng 250 kVA. Motor chiếm khoảng 89 kVA khi đầy tải; khởi động trực tiếp khoảng 945 A gây sụt áp lớn.
Máy nén lạnh trục vít kho lạnh dùng motor 75kW 2 cực có hợp không? Có, khi đầu nén thiết kế cho khoảng 2.950–2.980 vòng/phút nối trực tiếp. Kho lạnh chạy mùa cao điểm 24 giờ nên chọn khớp nối đĩa thép và theo dõi nhiệt ổ bi.

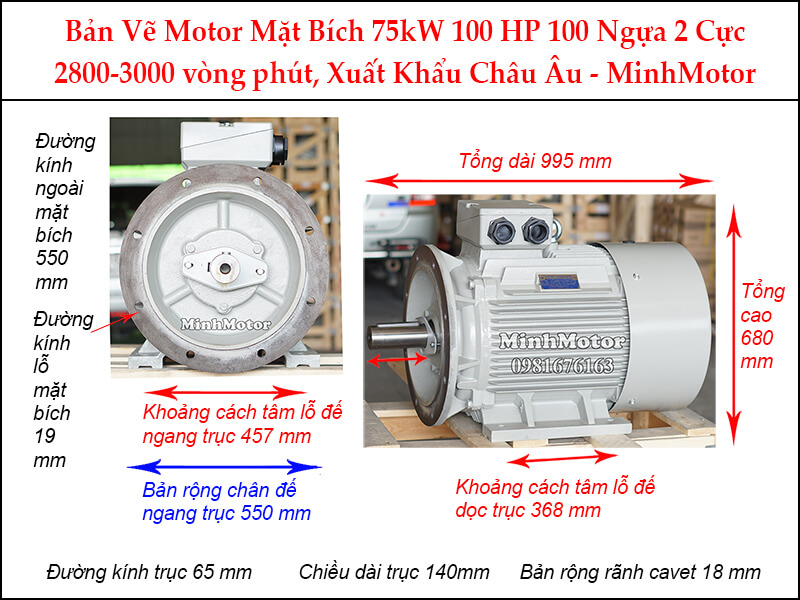

Mua motor 75kW 2 cực bản mặt bích được không? Được. Mặt bích B5 Ø550 mm, vành định vị Ø450 mm, 8 lỗ Ø19 mm, trục 65 mm; ở cỡ này thường đặt bản B35.
Motor 75kW 2 cực thay cho motor 4 cực cùng công suất ở bơm trạm tăng áp được không? Không, nếu máy thiết kế cho ~ 1.450 vòng/phút: motor 2 cực quay gấp đôi, máy vượt tốc. Chỉ dùng khi bơm trạm tăng áp cần ~ 2975 vòng/phút.
Mua động cơ 75kW 100HP 2 cực cho quạt cao áp lò sấy cần báo những thông số gì? Công suất 75kW, tốc độ ~ 2975 vòng/phút, điện áp, kiểu lắp chân đế hay mặt bích, trục 65 mm và ảnh tem motor cũ nếu thay thế.
b) Lắp đặt, chạy thử motor 75kW 2 cực cho máy nén khí trục vít
Máy nén khí trục vít dùng motor 75kW 2 cực thì nối với máy kiểu gì? Qua khớp nối: căn đồng tâm, lệch tâm và lệch góc dưới 0,05 mm bằng đồng hồ so, motor 2 cực quay nhanh nên lệch tâm làm rung và hỏng vòng bi rất nhanh; siết lại bulông chân đế sau 8–24 giờ chạy đầu.
Chạy thử bơm trạm tăng áp bằng motor 75kW 2 cực, dòng bao nhiêu là đạt? Không tải ~ 30–43 A mỗi pha ở 380V; khi bơm trạm tăng áp chạy đủ tải dòng không vượt 135 A. Ba pha lệch nhau quá 5% thì kiểm tra điện áp, đầu cos.
Motor 75kW 2 cực cho máy nén lạnh trục vít kho lạnh có cần khởi động sao – tam giác không? Nên, hoặc dùng khởi động mềm/biến tần. Khởi động trực tiếp dòng vọt ~ 810–945 A làm sụt áp cả xưởng; sao – tam giác giảm còn ~ 1/3, rơ le nhiệt đặt nhánh tam giác ~ 78 A.
Quạt cao áp lò sấy quay ngược chiều khi lắp motor 75kW 2 cực, đổi chiều thế nào? Ngắt điện, đổi chéo 2 trong 3 dây pha ở đầu vào hộp cực. Với bơm, quạt phải chạy đúng chiều mũi tên trên vỏ; chạy ngược lưu lượng tụt mạnh dù dòng vẫn bình thường.
c) Bảo trì động cơ 75kW 100HP 2 cực khi chạy bơm trạm tăng áp
Motor 75kW 2 cực chạy máy nén khí trục vít liên tục, bơm mỡ ổ bi 6314 C3 bao lâu một lần? ~ 25 g mỡ lithium chịu nhiệt mỗi đầu sau 1000–1500 giờ chạy, bơm khi motor đang quay và mở nút xả mỡ cũ. Bơm quá nhiều làm ổ bi nóng.
Motor 75kW 2 cực đặt cạnh bơm trạm tăng áp nơi ẩm, giữ cách điện thế nào? Vỏ IP55 chịu tia nước nhưng không chịu ngâm. Đậy kín gioăng hộp cực, đầu cáp đi từ dưới lên, che mưa; để lâu không chạy thì đo cách điện, dưới 5 MΩ phải sấy trước khi chạy.
Đo dòng động cơ 75kW 100HP 2 cực khi máy nén lạnh trục vít kho lạnh đang chạy, bao nhiêu là quá tải? Dưới 135 A là trong tải. Từ 142 – 148 A cần giảm tải hoặc kiểm tra máy; trên 155 A kéo dài sẽ hỏng cách điện cuộn dây.
d) Lỗi thường gặp khi dùng motor 75kW 2 cực cho máy nén lạnh trục vít kho lạnh, cách khắc phục
Motor 75kW 2 cực kéo máy nén lạnh trục vít kho lạnh hay nhảy rơ le nhiệt, lỗi do đâu? Thường do lệch tâm khớp nối, máy phía sau kẹt hoặc chạy vượt điểm làm việc; cũng có thể mất cân bằng pha hoặc rơ le chỉnh thấp. Rơ le chỉnh đúng 135 A, không chỉnh cao hơn; đo dòng từng pha khi máy chạy để tìm nguyên nhân.
Đấu nhầm sao motor 75kW Y3-280S-2 trên lưới 380V thì sao? Motor vẫn quay nhưng lực kéo chỉ còn ~ 1/3, tức ~ 80 Nm thay vì 241 Nm; đóng tải là tụt tốc, nóng và cháy. Đổi cầu nối sang Δ.
Motor 75kW 2 cực rung mạnh khi chạy máy nén khí trục vít, sửa thế nào? Kiểm tra theo thứ tự: bulông chân đế, đồng tâm khớp nối, cân bằng cánh bơm/quạt, độ mòn vòng bi. Motor 2 cực quay ~ 3.000 vòng/phút nên sai lệch nhỏ cũng gây rung lớn.
