Động Cơ Điện 3 Pha 75HP 55Kw 2 Cực Điện

Động cơ điện 3 pha 55kW 75HP 2 cực (motor 55kW 2 pole) là dòng tua nhanh, quay ~ 2970 vòng/phút ở 50Hz, mô men ~ 177 Nm. Khung 250M, trục 60 mm, dòng 100 A ở 380V. Cỡ motor này hay gặp ở máy nén khí 75HP, bơm trạm cấp nước, quạt cao áp lò hơi — máy cần tốc độ cao, nối thẳng trục hoặc khớp nối.

1) Thông số kỹ thuật motor 55kW 2 cực khung 250M-2

• Mặt bích B5: đường kính 550 mm, vành định vị 450 mm, tâm lỗ Ø500 mm, 8 lỗ bắt vít 19 mm.
• Lỗ chân đế dọc trục x ngang trục: 349 mm x 406 mm, lỗ Ø24 mm; tâm trục cao 250 mm.
• Vòng bi trước / sau: 6314 C3 / 6314 C3.
• Chế độ làm việc: S1 liên tục.
• Dòng khởi động trực tiếp ~ 6–7 lần dòng định mức, tức ~ 600–700 A.

Biến tần phù hợp: loại 55kW cho tải nhẹ (quạt, bơm), dòng ra định mức ≥ 100 A; tải nặng, khởi động có tải chọn loại tải nặng (HD) hoặc 75kW.

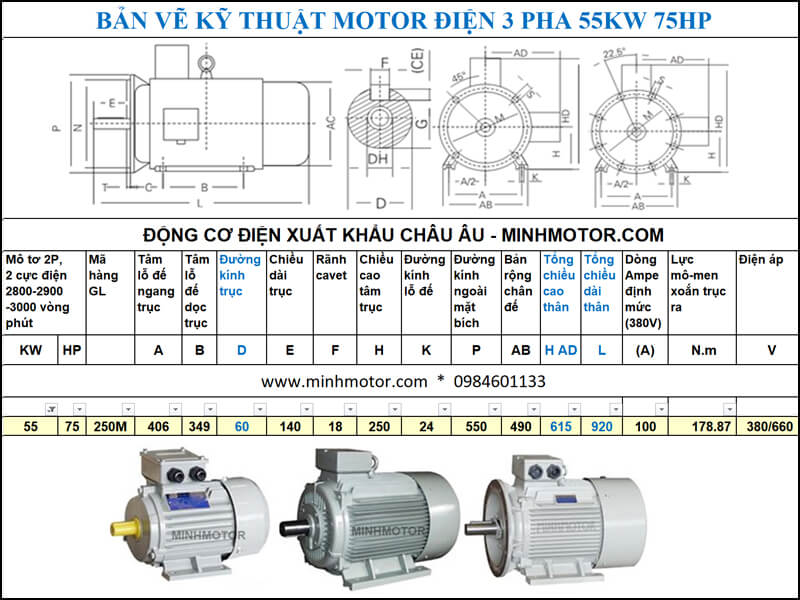

2) Bản vẽ motor 55kW 75HP 2 pole 380V chân đế, mặt bích

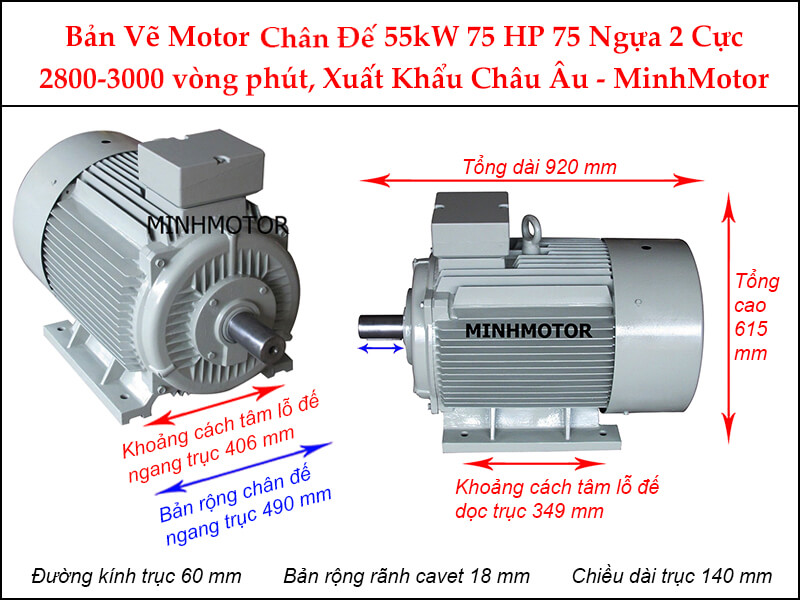

a) Motor 55kW 75HP 2 cực chân đế B3, 2900–3000 vòng phút

• Mã hàng: Y3-250M-2, khung 250M.
• Trục 60 mm, rãnh cavet 18 mm.
• Dòng định mức 100 A ở 380V.

• Lỗ chân đế dọc trục 349 mm, ngang trục 406 mm, lỗ Ø24 mm.
• Tâm trục tới mặt đế: 250 mm.
• Vòng bi: 6314 C3 / 6314 C3.

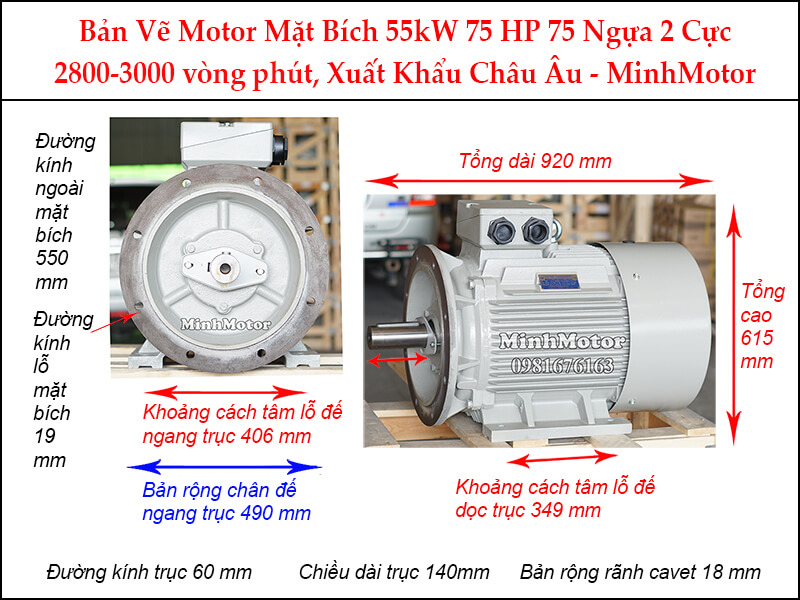

b) Motor 55kW 75HP 2 cực mặt bích có chân đế B35

• Trục 60 mm, mặt bích B5 Ø550 mm.
• Vành định vị 450 mm, tâm lỗ Ø500 mm, 8 lỗ bắt vít 19 mm.

• Khung 250M-2.

c) Các phiên bản khác của motor 55kW 2 cực

• Cùng công suất 55kW, tốc độ ~ 2970 vòng/phút: có bản phòng nổ, bản chạy biến tần, bản rotor dây quấn theo đơn hàng.
• Kích thước lắp đặt, dòng điện đọc theo tem và bản vẽ của từng bản.

• Cùng công suất, khác tốc độ: motor 55kW 4 cực (~ 1400–1500 vòng/phút), motor 55kW 6 cực (~ 900–1000 vòng/phút).

3) Ứng dụng motor 55kW 75HP 2 pole 380V

• Máy nén khí trục vít 75HP cho nhà máy cơ khí, bao bì, dệt may: Đầu nén nối khớp nối hoặc đai, chạy 2–3 ca.
• Bơm trạm cấp nước khu công nghiệp, bơm tăng áp đường ống: Bơm ly tâm 2 cực cột áp cao, thường chạy biến tần giữ áp.
• Quạt cao áp lò hơi, quạt cấp gió lò sấy: Cánh quạt nhỏ quay nhanh cho áp cao, chạy liên tục theo lò.
• Máy nghiền búa tốc độ cao, máy thổi khí: Rotor nối khớp nối trực tiếp ở ~ 2.970 vòng/phút.

4) Ưu điểm motor 55kW 75HP 2 cực 380V

• Quay ~ 2970 vòng/phút: nối thẳng trục bơm ly tâm, quạt cao áp, máy nén — không cần puly tăng tốc.
• Cùng 55kW, motor 2 cực nhỏ gọn, nhẹ hơn motor 4 cực; đổi lại mô men chỉ ~ 177 Nm (4 cực ~ 354 Nm), không hợp tải nặng chạy chậm.
• Dòng 100 A ở 380V: MCCB 160 A, cáp đồng 50 mm² cho đường dây dưới 50 m.
• IP55 chặn bụi và tia nước; cách điện cấp F chịu tới 155°C ở cuộn dây — hợp xưởng nóng ẩm; xưởng bụi thì vệ sinh gân tản nhiệt định kỳ.
• Ổ bi 6314 C3 / 6314 C3 có vú mỡ: bơm mỡ bổ sung không phải tháo motor.
• Đấu Δ ở 380V, ra đủ 6 đầu dây: khởi động sao – tam giác được, dòng khởi động giảm còn ~ 1/3.
• Đủ kiểu lắp: chân đế B3, mặt bích có chân đế B35, mặt bích B5.

5) Motor 55kW 75HP 2 cực 3 pha: giấy chứng nhận chất lượng, hiệu suất năng lượng

Kết quả thử nghiệm chất lượng, hiệu suất motor 55kW 75HP thương hiệu Parma:

6) Vận hành, đấu điện, bảo trì động cơ 3 pha 55kW 2 cực

a) Thông số điện cần nhớ

• Điện áp: 380V đấu Δ / 660V đấu Y, 50Hz.
• Dòng định mức: 100 A ở 380V; 57,7 A ở 660V.
• Mô men định mức: ~ 177 Nm.
• Dòng khởi động trực tiếp: ~ 600–700 A.

b) Đấu điện, thiết bị đóng cắt

• Lưới 380V: đấu tam giác (Δ).
• Aptomat: MCCB 160 A, chỉnh nhiệt ~ 105 A.
• Contactor: 115 A (AC3).
• Rơ le nhiệt: chỉnh 100 A.
• Cáp đồng: 50 mm², sụt áp ~ 1% ở 50 m khi chạy định mức.
• Khởi động sao – tam giác: rơ le nhiệt đặt ở nhánh tam giác chỉnh ~ 58 A.

c) Chạy biến tần

• Tải nhẹ, tải đều (quạt, bơm): biến tần 55kW loại thường.
• Tải nặng, khởi động có tải: biến tần 55kW loại tải nặng (HD, quá tải 150%) hoặc 75kW loại thường.
• Dòng ra định mức của biến tần ≥ 100 A.
• Không nên chạy motor 2 cực trên 50Hz: tốc độ đã cao, vòng bi, cánh quạt đuôi và máy bơm, quạt phía sau chịu vượt tốc.

d) Bảo trì

• Ổ bi 6314 C3 / 6314 C3: bơm mỡ lithium chịu nhiệt ~ 25 g mỗi đầu sau 2000–3000 giờ chạy.
• Cách điện: đo bằng megohm 500V, đạt từ 5 MΩ.
• Vệ sinh gân tản nhiệt, lưới quạt đuôi 1–2 tháng/lần ở xưởng bụi.
• Motor 2 cực quay nhanh: căn đồng tâm khớp nối kỹ, rung tăng là dấu hiệu lệch tâm hoặc mòn vòng bi.

7) Câu hỏi thường gặp về động cơ điện 3 pha 55kW 75HP 2 cực

a) Hỏi trước khi mua động cơ 55kW 75HP 2 cực: máy nén khí trục vít, bơm trạm cấp nước khu công nghiệp

• Motor 55kW 2 cực chạy máy nén khí 75HP được không? Được. 75HP ≈ 55kW, máy nén 75HP thiết kế theo motor này; theo dõi dòng khi chạy có tải dưới 100 A.
• Biến tần 55kW có chạy được motor 55kW 2 cực không? Được, nếu dòng ra từ 100 A trở lên. Bơm, quạt dùng chế độ tải nhẹ; máy nén khởi động có tải chọn biến tần 75kW.
• Motor 55kW 2 cực thay cho motor 4 cực cùng công suất ở bơm trạm cấp nước khu công nghiệp được không? Không, nếu máy thiết kế cho ~ 1.450 vòng/phút: motor 2 cực quay gấp đôi, máy vượt tốc. Chỉ dùng khi bơm trạm cấp nước khu công nghiệp cần ~ 2970 vòng/phút.
• Mua động cơ 55kW 75HP 2 cực cho máy nghiền búa tốc độ cao cần báo những thông số gì? Công suất 55kW, tốc độ ~ 2970 vòng/phút, điện áp, kiểu lắp chân đế hay mặt bích, trục 60 mm và ảnh tem motor cũ nếu thay thế.

b) Lắp đặt, chạy thử motor 55kW 2 cực cho máy nén khí trục vít

• Lắp motor 55kW 2 cực cho máy nén khí trục vít, nối truyền động thế nào cho đúng? Qua dây đai: tính puly theo tốc độ máy nén khí trục vít cần (tỉ số = 2970 : tốc độ máy), ấn giữa nhịp đai lún ~ 16 mm mỗi 1 m khoảng cách tâm; căng quá làm hỏng sớm vòng bi đầu trục 6314 C3.
• Chạy thử bơm trạm cấp nước khu công nghiệp bằng motor 55kW 2 cực, dòng bao nhiêu là đạt? Không tải ~ 22–32 A mỗi pha ở 380V; khi bơm trạm cấp nước khu công nghiệp chạy đủ tải dòng không vượt 100 A. Ba pha lệch nhau quá 5% thì kiểm tra điện áp, đầu cos.
• Motor 55kW 2 cực cho quạt cao áp lò hơi có cần khởi động sao – tam giác không? Nên, hoặc dùng khởi động mềm/biến tần. Khởi động trực tiếp dòng vọt ~ 600–700 A làm sụt áp cả xưởng; sao – tam giác giảm còn ~ 1/3, rơ le nhiệt đặt nhánh tam giác ~ 58 A.
• Máy nghiền búa tốc độ cao quay ngược chiều khi lắp motor 55kW 2 cực, đổi chiều thế nào? Ngắt điện, đổi chéo 2 trong 3 dây pha ở đầu vào hộp cực. Với bơm, quạt phải chạy đúng chiều mũi tên trên vỏ; chạy ngược lưu lượng tụt mạnh dù dòng vẫn bình thường.

c) Bảo trì động cơ 55kW 75HP 2 cực khi chạy bơm trạm cấp nước khu công nghiệp

• Motor 55kW 2 cực chạy máy nén khí trục vít liên tục, bơm mỡ ổ bi 6314 C3 bao lâu một lần? ~ 25 g mỡ lithium chịu nhiệt mỗi đầu sau 2000–3000 giờ chạy, bơm khi motor đang quay và mở nút xả mỡ cũ. Bơm quá nhiều làm ổ bi nóng.
• Motor 55kW 2 cực đặt cạnh bơm trạm cấp nước khu công nghiệp nơi ẩm, giữ cách điện thế nào? Vỏ IP55 chịu tia nước nhưng không chịu ngâm. Đậy kín gioăng hộp cực, đầu cáp đi từ dưới lên, che mưa; để lâu không chạy thì đo cách điện, dưới 5 MΩ phải sấy trước khi chạy.
• Đo dòng động cơ 55kW 75HP 2 cực khi quạt cao áp lò hơi đang chạy, bao nhiêu là quá tải? Dưới 100 A là trong tải. Từ 105 – 110 A cần giảm tải hoặc kiểm tra máy; trên 115 A kéo dài sẽ hỏng cách điện cuộn dây.

d) Lỗi thường gặp khi dùng motor 55kW 2 cực cho quạt cao áp lò hơi, cách khắc phục

• Motor 55kW 2 cực kéo quạt cao áp lò hơi hay nhảy rơ le nhiệt, lỗi do đâu? Thường do cánh/rotor quá lớn so với công suất hoặc chạy mở van, mở cửa gió hết cỡ; cũng có thể mất cân bằng pha hoặc rơ le chỉnh thấp. Rơ le chỉnh đúng 100 A, không chỉnh cao hơn; đo dòng từng pha khi máy chạy để tìm nguyên nhân.
• Đấu nhầm sao motor 55kW Y3-250M-2 trên lưới 380V thì sao? Motor vẫn quay nhưng lực kéo chỉ còn ~ 1/3, tức ~ 59 Nm thay vì 177 Nm; đóng tải là tụt tốc, nóng và cháy. Đổi cầu nối sang Δ.
• Motor 55kW 2 cực rung mạnh khi chạy máy nén khí trục vít, sửa thế nào? Kiểm tra theo thứ tự: bulông chân đế, đồng tâm khớp nối, cân bằng cánh bơm/quạt, độ mòn vòng bi. Motor 2 cực quay ~ 3.000 vòng/phút nên sai lệch nhỏ cũng gây rung lớn.
