Hộp Giảm Tốc Cốt Âm Size 80

Hộp giảm tốc cốt âm size 80 còn gọi hộp giảm tốc mặt bích 1.1kw 1.5hp hay hộp số giảm tốc cốt âm size 80 1.5 ngựa. Dưới đây là thông tin chi tiết về hộp số cốt âm size 80.

1) Ứng dụng hộp giảm tốc cốt âm size 80

• Chế tạo băng tải, vít nâng hạ, thang máy vận chuyển hàng hóa
• Dùng trong dây chuyền sản xuất tự động, robot thông minh
• Chế tạo motor kéo phà, thuyền, các phương tiện giao thông
• Chế tạo hệ thống khí hút trong dây chuyền máy sản xuất
• Dùng trong hệ truyền động của máy trộn bê tông, máy rung, máy khoan hố móng

2) Ưu điểm hộp số giảm tốc cốt âm size 80

• Kích thước nhỏ gọn, chắc chắn, tính thẩm mỹ cao
• Tỷ số truyền đa dạng từ 5 đến 60, cài đặt linh hoạt dễ dàng
• Hiệu suất truyền động cao lên tới 95%
• Truyền động chính xác, hiệu suất cao, ít ma sát và tạo nhiệt
• Vận hành êm ái, ít tiếng ồn khó chịu

3) Cấu tạo hộp giảm tốc cốt âm 80

Các bộ phận của hộp số motor cốt âm size 80 1.5 ngựa gồm:

• Vỏ hộp: làm bằng gang hoặc thép, có tác dụng bảo vệ các bộ phận bên trong hộp giảm tốc
• Trục vào: Là trục truyền động từ động cơ đến hộp giảm tốc. Trục vào làm từ thép chịu lực siêu bền.
• Trục ra: Là trục truyền động từ hộp giảm tốc đến tải. Trục ra làm từ thép chịu lực siêu bền.
• Bánh răng: Là bộ phận thực hiện việc giảm tốc và tăng mô-men xoắn. Bánh răng làm từ đồng được gia công cơ khí chính xác.
• Bạc đạn: Là bộ phận giúp trục vào và trục ra quay trơn tru.
• Dầu bôi trơn: giúp các bộ phận trong hộp giảm tốc hoạt động trơn tru và không bị ma sát quá mức.

4) Thông số kỹ thuật hộp giảm tốc cốt âm size 80

• Hộp giảm tốc cốt âm 80 là hộp giảm tốc trục vít gắn motor công suất 1.1kw 1.5HP và 1.5kw 2 hp 2 ngựa
• Có tỉ số truyền giảm 5.1 lần tới 60.1 lần / 1 phút.
• Tốc độ trục cốt âm từ 299.1 vòng tới 23.2 vòng phút
• Có thể áp dụng với động cơ có phanh, motor phòng nổ

5) Phân loại hộp giảm tốc cốt âm 1.1kw 1.5hp

a) Hộp số cốt âm 80 1.1kw 1.5hp NMRV trục vuông góc điện 380v

Hộp giảm tốc cốt âm 1.1Kw 1.5Hp loại trục vít RV có thông số kỹ thuật:

• Đường kính trục âm: 28 mm
• Mã hàng: Hộp số RV75 lắp motor 1.1kw 1.5hp/ 1.5kw 2hp
• Tổng chiều dài động cơ hộp số NMRV điện 380v: 488.5 mm

b) Hộp giảm tốc cốt âm 1.1kw 1.5hp NMRV điện 1 pha 220v

• Mã hàng hộp giảm tốc động cơ cốt âm 80: NMRV size 75
• Đường kính trục âm: 28 mm
• Mã hàng: Hộp số RV + motor 1.5kw 2hp/ 1.1kw 1.5hp

c) Hộp số cốt âm 1.1kw 1.5hp NMRV bích ra vuông

• Đường kính trục âm: 28 mm
• Mã hàng: Hộp số RV + motor 1.1kw 1.5hp/ 1.5kw 2hp
• Đường kính bích vuông 200 mm
• Đường kính lỗ bích vuông: 14 mm

d) Hộp số cốt âm 1.1kw 1.5hp KA57 làm việc nặng

• Đường kính trục âm: 40mm
• Lực momen xoắn khoảng: 49 - 675 Nm

e) Hộp số cốt âm 1.1kw 1.5hp KAF57 trục ra vuông góc

• Đường kính trục âm: 40mm
• Lực momen xoắn khoảng: 49 - 675 Nm
• Đường kính mặt bích: 250 mm
• Đường kính lỗ mặt bích: 13.5 mm

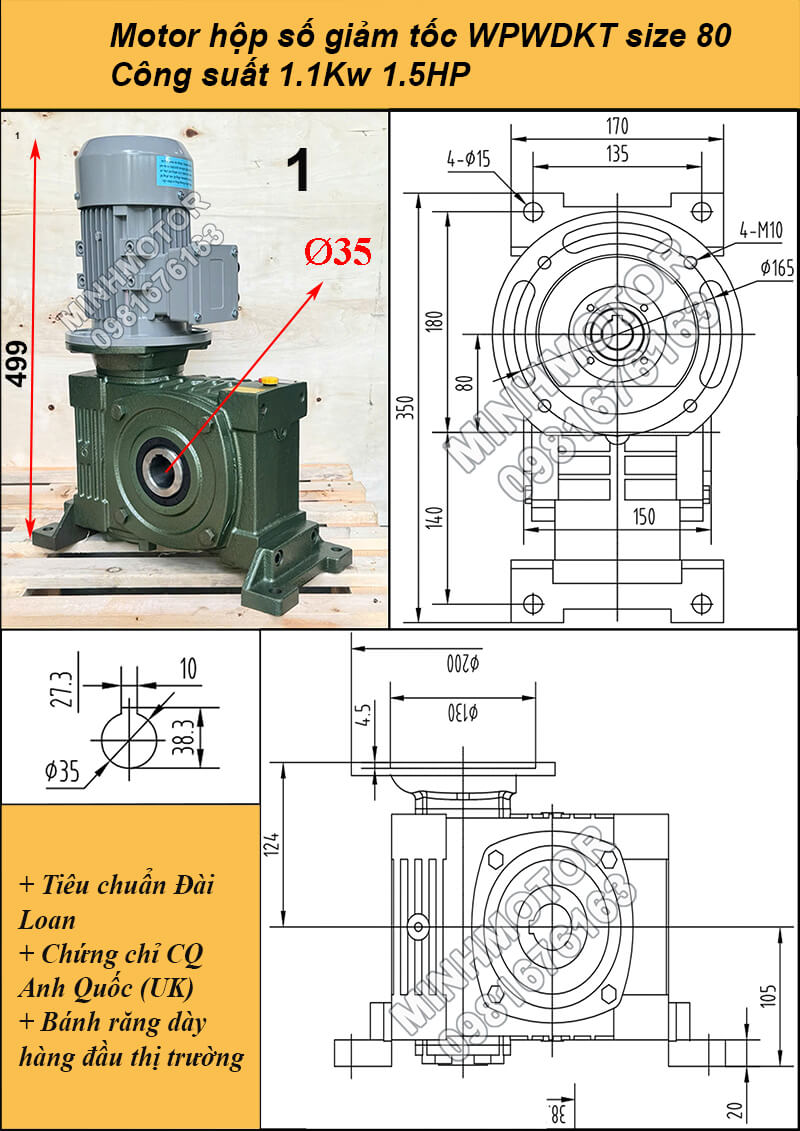

f) Hộp giảm tốc mặt bích size 80 1.1kw 1.5hp cốt âm WPWDKT

• Mã hàng: hộp số WPWDKT 80 + motor 1.1kw/1.5kw 1450 vòng phút
• Đường kính trục ra âm: 35 mm

g) Hộp giảm tốc mặt bích size 80 1.1kw 1.5hp WPWDKS trục vuông góc

• Mã hàng: Hộp số WPWDKS 80 phù hợp lắp motor 1.1kw/ 1.5kw tốc độ 1450 vòng phút
• Đường kính trục âm: 35 mm

h) Hộp giảm tốc mặt bích size 80 1.1kw 1.5hp WPWDKO

• Mã hàng hộp số động cơ cốt âm mặt bích size 80: WPWDKO 80
• Đường kính trục âm: 35 mm
• Tổng chiều ngang: 225 mm

6) Video các loại hộp giảm tốc cốt âm size 80, lắp với motor 1.5kw 2hp và 1.1kw 1.5hp

Hộp số giảm tốc size 80 mặt bích - Hộp giảm tốc trục vít mặt bích (mặt mâm) WPDS có trục âm vào ở phía trên, bên trái của trục ra. Còn được gọi là giảm tốc mặt bích cốt âm hình loa.
Video Hộp giảm tốc motor cốt âm mã 80 (máy nuôi thủy sản)

Trục vào là lỗ rỗng (trục âm) để đút trục motor vào. Thông qua bánh răng đồng, tốc độ của motor được giảm đi từ 10 đến 60 lần. Thiệt về quãng đường thì lợi về lực, đầu ra của giảm tốc sẽ tạo được lực mô men lớn hơn, giúp thiết kế ra các cơ cấu nâng hạ, tời, băng tải, thang máy chuyên chở hàng.
