Phanh Cầu Trục 300

Phanh cầu trục 300 (phanh thủy lực YWZ8 – 300, thắng cầu trục 300) là phanh tang trống thường đóng có đường kính tang phanh 300 mm, mở bằng bầu đẩy thủy lực Ed 80/6 hoặc Ed 50/6. Phanh cho mô-men phanh khoảng 200 – 850 N.m tùy cỡ bầu và lực lò xo, thường lắp cho motor cẩu trục YZR 6 cực 11kw – 55kw, YZR 8 cực 11kw – 37kw trên cầu trục 5 – 16 tấn, cổng trục, tời kéo công trình.

Phanh cầu trục 300 thuộc danh mục phanh cầu trục, làm việc cùng motor cẩu trục và hộp giảm tốc cầu trục ZQ trong cụm truyền động của thiết bị cầu trục.

1. Phanh cầu trục 300 là gì?

Con số 300 là đường kính tang phanh (bánh phanh) tính bằng mm. Tang được lắp trên trục motor hoặc trục vào hộp giảm tốc, thường làm liền với khớp nối. Hai má phanh ôm hai bên tang; lò xo luôn ép má phanh vào tang để giữ tải, chỉ khi bầu thủy lực được cấp điện thì phanh mới mở. Đây là kiểu phanh an toàn bắt buộc cho cơ cấu nâng: mất điện là phanh tự đóng.

Phanh cầu trục 300 thủy lực YWZ8 bầu Ed 80/6

2. Cấu tạo phanh thủy lực cầu trục 300

• Tang phanh Ø300 mm: bề mặt làm việc của má phanh, nối với trục motor qua khớp nối.
• Hai càng phanh và má phanh: má phanh vật liệu ma sát chịu nhiệt, bắt bằng đinh tán hoặc bu lông lên guốc phanh.
• Lò xo phanh chính và vít chỉnh: tạo lực ép, quyết định mô-men phanh; chỉnh được trong dải 200 – 850 N.m.
• Bầu thủy lực Ed 80/6 / Ed 50/6: motor nhỏ, cánh bơm, piston và dầu thủy lực; cần đẩy đi lên để mở phanh khi có điện.
• Tay đòn, thanh truyền, đế phanh: truyền lực từ bầu thủy lực tới hai càng, giữ khe hở hai má đều nhau.

Cấu tạo phanh cầu trục thủy lực 300

Càng phanh, má phanh và bầu thủy lực phanh cầu trục 300

3. Nguyên lý hoạt động phanh cầu trục 300

Khi motor cẩu trục dừng, lò xo chính đẩy hai càng ép má phanh vào tang Ø300 mm, trục motor bị khóa và tải được giữ ở độ cao hiện tại. Khi bấm nâng hoặc hạ, bầu thủy lực được cấp điện 380V cùng lúc với motor: cánh bơm tạo áp lực dầu đẩy piston và cần đẩy đi lên, nén lò xo và tách má phanh khỏi tang trong khoảng 0,3 – 0,5 giây. Khi ngắt điện, piston hạ xuống, lò xo ép má phanh và cơ cấu dừng lại êm nhờ dầu giảm chấn trong bầu.

Nguyên lý hoạt động phanh cầu trục thủy lực 300

4. Thông số kỹ thuật phanh cầu trục 300

a. Phanh cầu trục 300 bầu Ed 80/6

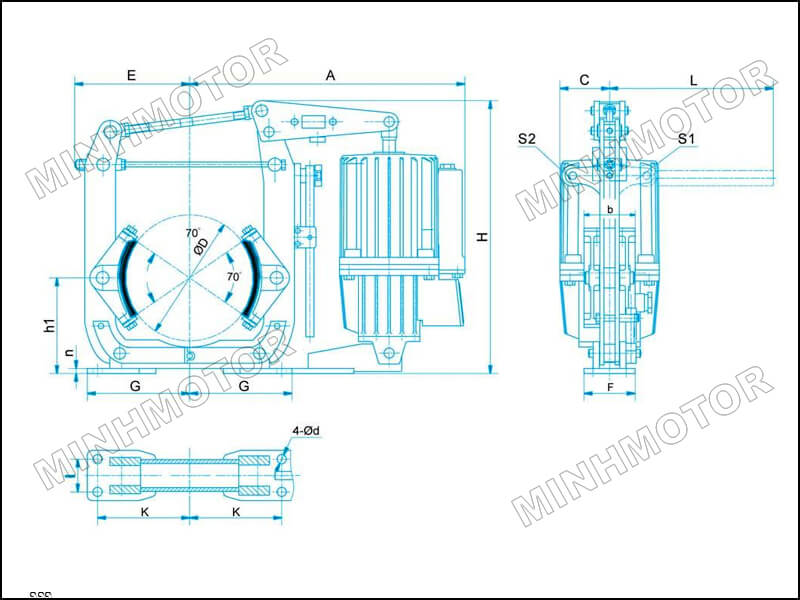

Bản vẽ kích thước phanh cầu trục 300 bầu Ed 80/6

b. Phanh cầu trục 300 bầu Ed 50/6

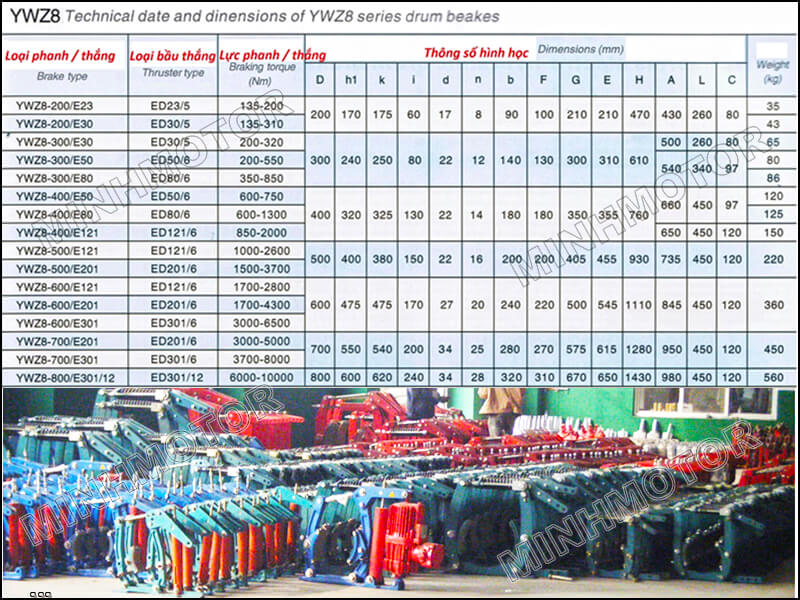

Thông số phanh cầu trục 300 bầu Ed 50/6

Mô-men phanh là dải điều chỉnh bằng lò xo; giá trị thực tế còn phụ thuộc độ mòn má phanh, độ đảo tang và khe hở lắp đặt.

5. Chọn phanh cầu trục 300 theo motor

Phanh cầu trục 300 có hai cỡ bầu thủy lực, cho tổng dải mô-men phanh khoảng 200 – 850 N.m. Các bảng dưới đây ghi mô-men cực đại của từng motor và mô-men phanh cần thiết để chọn đúng cỡ bầu.

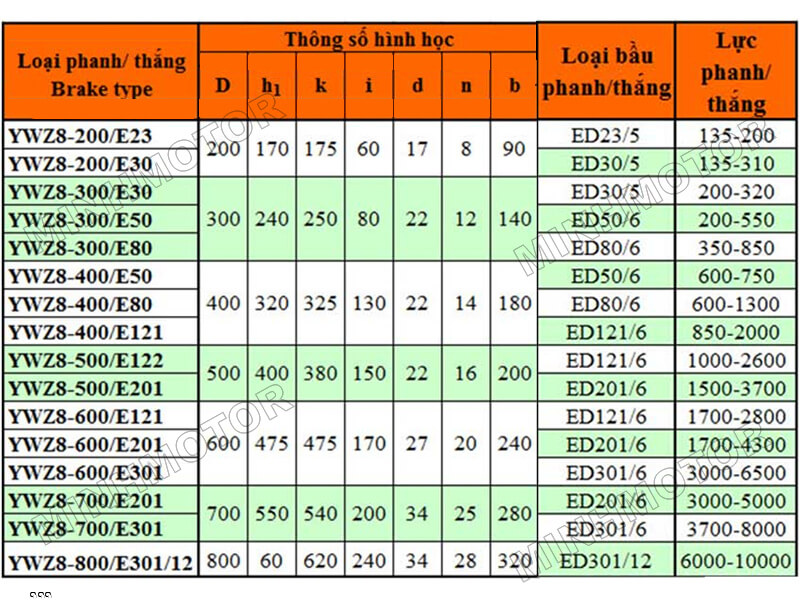

a. Lực phanh của phanh cầu trục 300

b. Motor cẩu trục YZR 6 cực dùng phanh 300

c. Motor cẩu trục YZR 8 cực dùng phanh 300

d. Motor 3 pha chuẩn IEC 4 cực dùng phanh 300

e. Motor 3 pha chuẩn IEC 6 cực dùng phanh 300

f. Motor 3 pha chuẩn IEC 8 cực dùng phanh 300

• Mô-men phanh cần = 1,5 – 2 lần mô-men làm việc của motor, với mô-men làm việc M (N.m) = 9550 × P (kW) / n (vòng/phút); cơ cấu nâng làm việc nặng chọn gần 2 lần.
• Mô-men cực đại là mô-men lớn nhất motor sinh ra trong thời gian ngắn khi khởi động hoặc quá tải: motor YZR khoảng 2,5 lần mô-men làm việc, motor 3 pha chuẩn IEC khoảng 2 – 2,3 lần tùy số cực.
• Tang phanh Ø300 mm phải lắp vừa khớp nối và đường kính trục motor.

Motor nhỏ hơn các bảng trên nên dùng phanh cầu trục 200. Motor lớn hơn nên dùng phanh cầu trục 400. Motor 3 pha chuẩn IEC thường lắp phanh thủy lực khi dùng cho tời kéo, băng tải dốc, máy nghiền cần dừng chính xác hoặc chống trôi ngược. Xem thêm motor 4 cực, motor 6 cực và motor 8 cực.

6. Ứng dụng của phanh cầu trục 300

• Cơ cấu nâng hạ của cầu trục 5 – 16 tấn, cổng trục, tời kéo công trình.
• Cơ cấu di chuyển xe con, xe lớn cần dừng êm, không trượt bánh.
• Tời kéo, băng tải dốc, máy nghiền cần chống trôi ngược khi dừng.
• Thay thế phanh cũ cùng đường kính tang trên cầu trục đang vận hành.

7. Video và hình ảnh thực tế phanh cầu trục 300

8. Câu hỏi thường gặp về phanh cầu trục 300

• Phanh cầu trục 300 dùng cho motor bao nhiêu kW? Phanh 300 (mô-men 200 – 850 N.m) phù hợp: Motor cẩu trục YZR 6 cực 11kw – 55kw; Motor cẩu trục YZR 8 cực 11kw – 37kw; Motor 3 pha chuẩn IEC 4 cực 18.5kw – 75kw; Motor 3 pha chuẩn IEC 6 cực 11kw – 55kw; Motor 3 pha chuẩn IEC 8 cực 11kw – 37kw. Motor nhỏ hơn nên dùng phanh 200. Motor lớn hơn nên dùng phanh 400.
• Phanh 300 bầu Ed 80/6 và Ed 50/6 khác nhau thế nào? Bầu Ed 80/6 có lực đẩy lớn hơn nên cho phép dùng lò xo mạnh, mô-men phanh khoảng 350 – 850 N.m; bầu Ed 50/6 nhỏ gọn hơn, mô-men khoảng 200 – 550 N.m.
• Ký hiệu YWZ8 – 300/Ed80/6 nghĩa là gì? YWZ là phanh tang trống mở bằng bầu đẩy thủy lực, 8 là thế hệ thiết kế, 300 là đường kính tang phanh (mm), Ed 80/6 là cỡ bầu thủy lực lắp kèm.
• Cầu trục bao nhiêu tấn dùng phanh 300? Thường gặp trên cơ cấu nâng khoảng 5 – 16 tấn, tùy tốc độ nâng, tỉ số truyền và vị trí lắp phanh. Nên chọn theo mô-men phanh cần thiết thay vì chỉ theo tải trọng.
• Phanh cầu trục 300 có lắp ngoài trời được không? Được, nên có mái che để tránh mưa làm gỉ thanh truyền và giảm ma sát má phanh; trời lạnh cần dầu bầu thủy lực có độ nhớt phù hợp để phanh nhả kịp.
• Thay bầu thủy lực cho phanh 300 cần lưu ý gì? Chọn đúng lực đẩy, hành trình (50 hoặc 60 mm), kích thước lỗ chốt và điện áp. Lắp bầu lực đẩy lớn hơn mà không tăng lực lò xo thì mô-men phanh không đổi.
• Vì sao phanh 300 không giữ được tải, cầu trục bị tụt móc? Thường do lò xo chỉnh quá yếu, má phanh mòn hoặc dính dầu, tang phanh mòn lõm, khe hở má lớn hoặc bầu thủy lực không hạ hết làm má không ép đủ lực.
• Vì sao phanh 300 nhả chậm hoặc không nhả? Có thể do bầu thủy lực mất pha, cháy motor bầu, thiếu dầu, dầu quá đặc khi lạnh, lò xo chỉnh quá căng so với lực đẩy của bầu hoặc thanh truyền bị kẹt.
• Phanh thủy lực 300 và phanh điện từ cùng cỡ khác nhau ra sao? Phanh thủy lực đóng – mở êm, lực lớn, chịu đóng cắt dày; phanh điện từ tác động nhanh nhưng va đập mạnh, cuộn hút dễ nóng khi đóng cắt liên tục.

Cần mô-men nhỏ hơn có thể xem phanh cầu trục 200. Cần mô-men lớn hơn có thể xem phanh cầu trục 400. Các cỡ phanh khác có trong danh mục phanh cầu trục.
