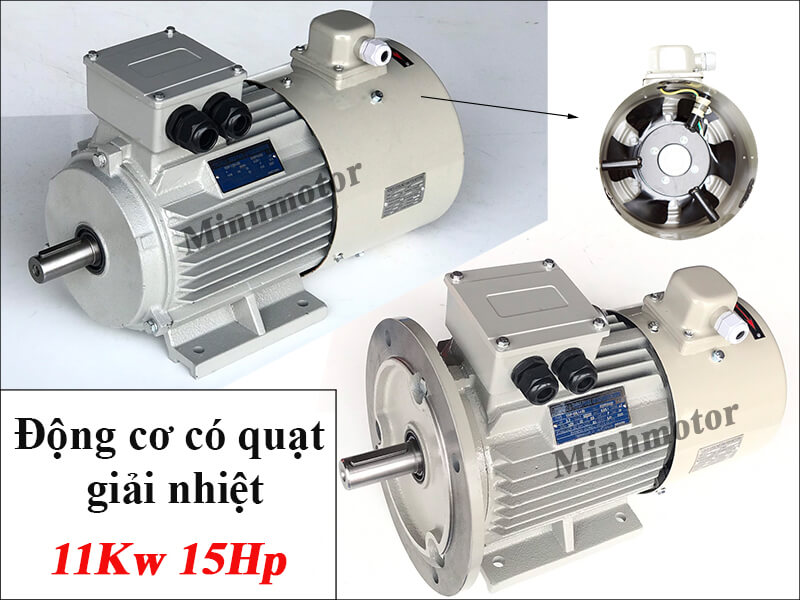

Động cơ biến tần 11kw 15hp hay còn gọi là motor biến tần 15hp 11kw. Động cơ biến tần chuyên được sử dụng trong sản xuất công nghiệp mà các nhà máy cần động cơ thay đổi tốc độ trong một khoảng nhất định để phù hợp với nhu cầu sản xuất.
Sau đây là các thông tin quan trọng nhất của động cơ biến tần 15hp 11kw
1. Thông số kỹ thuật động cơ biến tần 11kw 15hp
- Công suất: 11kw 15hp 15 ngựa, 15 mã lực
- Tốc độ vòng tua động cơ biến tần 11kw 15hp: 4 pole/ 4 cực 1400 - 1500 vòng/phút
- Dòng ampe định mức : 22.5(A)
- Kiểu dáng động cơ điện 3 pha: chân đế, mặt bích
- Dây đồng 100% cao cấp, chịu nhiệt cấp F
- Hệ số bảo vệ IP55 chống bụi, nước
- Chế độ làm việc motor biến tần 11kw 15hp S1: liên tục 24h/ngày
- Tần số 50Hz - biến đổi
- Điện áp 3 pha 220v/380v
- Chất liệu động cơ biến tần 11kw 15hp: vỏ gang hoặc nhôm
2. Bản vẽ động cơ biến tần 11kw 15hp

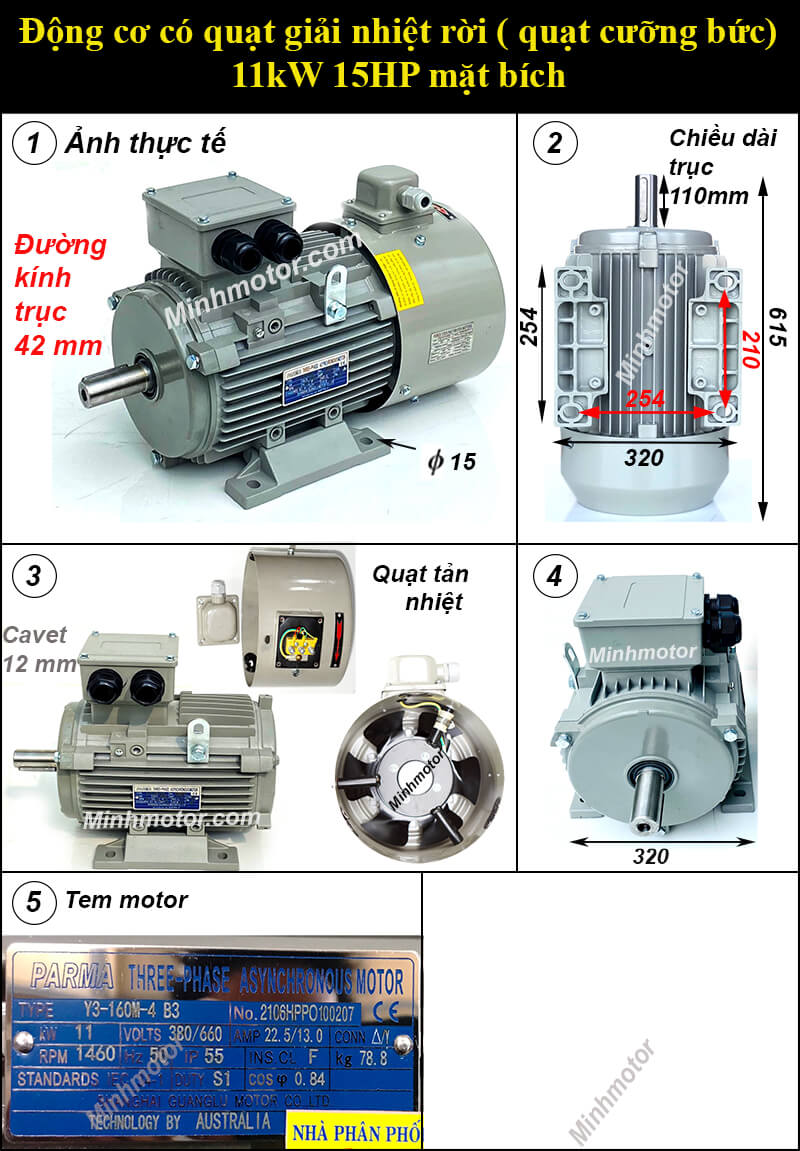

a. Động cơ biến tần 11kw 15hp chân đế
Motor biến tần 15hp 11kw chân đế có thông số kỹ thuật như sau:
- Đường kính trục: 42mm
- Rãnh cavet: 12mm
- Chiều dài trục: 110mm
- Tổng chiều dài motor biến tần 11kw 15hp: 615mm
- Tổng chiều ngang động cơ biến tần 11kw 15hp: 320mm
- Khoảng cách tâm 2 lỗ bắt ốc chiều dọc: 210mm, chiều ngang: 254mm
- Mã hàng motor: GLVP-160M-4.B3
- Mã cánh quạt: G-160A3
- Kiểu dáng: chân đế
b. Động cơ biến tần 11kw 15hp mặt bích

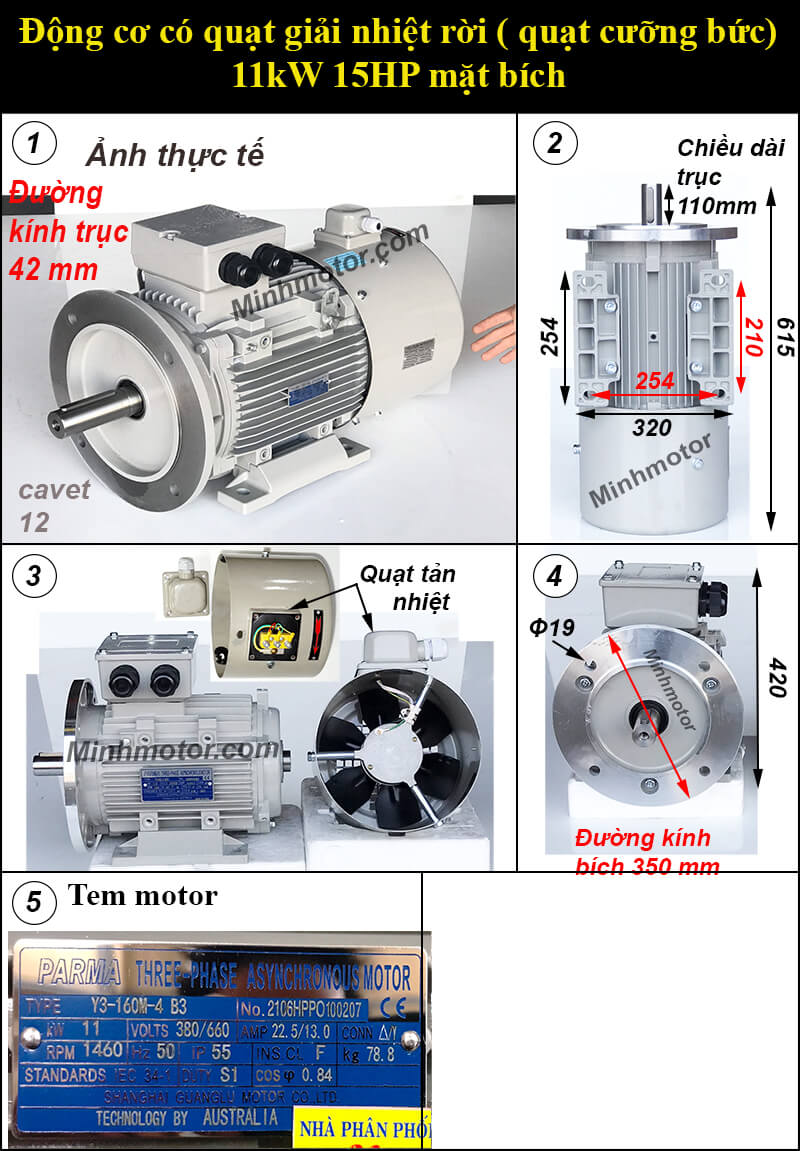

Motor biến tần 11kw 15hp mặt bích có kích thước như bản vẽ sau:
- Đường kính trục: 42mm
- Rãnh cavet động cơ biến tần 15hp 11kw: 12mm
- Chiều dài trục cốt: 110mm
- Tổng chiều dài động cơ biến tần 11kw 15hp: 615mm
- Tổng chiều ngang motor dụng biến tần 11kw 15hp: 320mm
- Khoảng cách tâm 2 lỗ bắt ốc chiều dọc: 210mm, chiều ngang: 254mm
- Mã hàng motor biến tần 11kw 15hp: GLVP-160M-4.B35
- Mã cánh quạt: G-160A3
- Kiểu dáng biến tần motor 3 pha 15hp 11kw: mặt bích B5
3. Tốc độ động cơ biến tần 11kw 15hp
Động cơ biến tần 15hp 11kw có thể thay đổi tốc độ khi điều chỉnh tần số như sau:
Lưu ý: Động cơ điện điều chỉnh được trong khoảng 5Hz - 100Hz: từ 5Hz đến 50Hz giữ momen định mức, từ 50Hz đến 100Hz momen giảm theo tỉ lệ 50/f; dòng điện ở mọi tần số giữ trong dòng định mức 22,5A
- Tần số 50hz, tốc độ trục ra là: 1440 - 1500 vòng phút
- Tần số 45hz, tốc độ trục ra là: 1360 vòng phút
- Tần số 35hz, tốc độ trục ra motor dụng biến tần 11kw 15hp là: 1030 vòng phút
- Tần số 30hz, tốc độ trục ra là: 940 vòng phút
- Tần số 25hz, tốc độ trục ra biến tần motor 3 pha 11kw 15hp là: 730 vòng phút
- Tần số 20hz, tốc độ trục ra là: 650 vòng phút
4. Chọn biến tần phù hợp cho động cơ biến tần 11kW 15HP
Biến tần cho động cơ biến tần 11kW 15HP được chọn theo dòng điện định mức của motor và loại tải. Bảng dưới tổng hợp ampe, điện áp và công suất biến tần tương ứng.
| Hạng mục | Thông số cho motor biến tần 11kW |
| Dòng định mức motor ở 380V (đấu sao) | 22,5A |
| Dòng định mức motor ở 220V (đấu tam giác) | 38,9A |
| Biến tần 3 pha 380V cho bơm, quạt (tải nhẹ) | 11kW, dòng ra định mức ≥ 25A |
| Biến tần 3 pha 380V cho băng tải, máy khuấy, máy trộn (tải nặng) | 15kW, dòng ra định mức ≥ 32A |
| Biến tần cho tời, nâng hạ, cầu trục | 15–18,5kW + điện trở xả |
| Biến tần 1 pha 220V vào, 3 pha 220V ra | Dòng nguồn 1 pha quá lớn ở công suất này, dùng biến tần nguồn 3 pha 380V |
| Nguồn cấp vào biến tần | 3 pha 380V ±15%, 50/60Hz |
| Điện áp, tần số ra của biến tần | 0 – 380V (hoặc 0 – 220V với biến tần 1 pha vào), dải tần số cài đặt 5 – 100Hz |
| Aptomat đầu vào biến tần | 3 pha 380V: 40A |
| Cáp động lực từ biến tần tới motor (dây đồng, dưới 50m) | 6mm² |
| Nguồn quạt làm mát cưỡng bức | Nguồn riêng theo nhãn quạt (1 pha 220V hoặc 3 pha 380V), không lấy từ đầu ra biến tần |
| Thông số nhập vào biến tần | 11kW, 380V, 22,5A, 50Hz, 1450 vòng/phút, 4 cực |
- Dòng ra định mức của biến tần lớn hơn hoặc bằng 1,1 lần dòng định mức motor.
- Cáp từ biến tần tới motor dài trên 50m: thêm cuộn kháng đầu ra hoặc tăng một cấp biến tần.
- Biến tần chạy chế độ vector (SVC) để có momen 150% ở 0,5–1Hz.
5. Câu hỏi thường gặp về động cơ biến tần 11kW 15HP
- Động cơ biến tần 11kW 15HP dùng biến tần bao nhiêu kW? Bơm, quạt dùng biến tần 11kW (dòng ra ≥ 25A); băng tải, máy khuấy dùng 15kW (dòng ra ≥ 32A); tời, nâng hạ dùng 15–18,5kW + điện trở xả.
- Dòng điện, điện áp định mức của motor biến tần 11kW là bao nhiêu? Đấu sao 380V dòng định mức 22,5A; đấu tam giác 220V dòng khoảng 38,9A. Ở mọi tần số từ 5Hz đến 100Hz, dòng điện motor giữ trong mức 22,5A (380V).
- Motor biến tần 11kW chạy bằng nguồn 1 pha 220V được không? Ở công suất 11kW dòng nguồn 1 pha rất lớn và biến tần 1 pha vào hầu như không có sẵn; dùng biến tần 3 pha 380V 11kW trở lên, aptomat 40A.
- Tốc độ motor biến tần 11kW ở từng tần số là bao nhiêu? Motor 4 cực: 5Hz khoảng 145 vòng/phút, 10Hz 290, 20Hz 580, 30Hz 870, 40Hz 1160, 50Hz 1400–1450, 60Hz 1740, 75Hz 2175, 100Hz khoảng 2900 vòng/phút. Ở 5–10Hz tốc độ thực dao động theo tải do độ trượt, bật bù trượt hoặc dùng encoder khi cần chính xác.
- Lực kéo (momen) của motor biến tần 11kW thay đổi thế nào từ 5Hz đến 100Hz? Từ 5Hz đến 50Hz momen định mức khoảng 72,4Nm (chế độ vector; chế độ V/f ở 5Hz chỉ đạt 50–80%). 60Hz còn khoảng 60,4Nm, 75Hz 48,3Nm, 100Hz 36,2Nm. Tải momen không đổi chạy trên 50Hz có thể chậm lại hoặc báo quá tải.
- Motor biến tần 11kW chạy lâu ở 5–20Hz có nóng không? Quạt cưỡng bức chạy bằng nguồn riêng nên motor giữ nhiệt độ ổn định ở 5–20Hz với momen định mức. Quạt không chạy hoặc quay ngược thì cuộn dây quá nhiệt sau 5–20 phút; kiểm tra mũi tên chiều quay trên chụp quạt, khóa liên động để motor chính chỉ chạy khi quạt đã chạy.
- Motor biến tần 11kW chạy từ 50Hz đến 100Hz cần lưu ý gì? Công suất giữ 11kW nhưng momen giảm theo tỉ lệ 50/f. Bơm, quạt ở 60Hz cần khoảng 19,01kW nên motor 11kW sẽ quá tải. Ở 80–100Hz độ ồn, rung và nhiệt vòng bi tăng; tải quay (puly, khớp nối, cánh quạt) cần cân bằng tốt. Ghép hộp giảm tốc thì tốc độ đầu vào hộp số lên tới khoảng 2900 vòng/phút.
- Biến tần chạy motor 11kW báo lỗi quá dòng thì xử lý thế nào? Lỗi lúc tăng tốc 0–10Hz: tăng thời gian tăng tốc, kiểm tra phanh, chạy auto-tuning. Lỗi khi đang chạy 10–50Hz: kiểm tra kẹt cơ khí, dầu hộp số, độ căng xích, hoặc tăng một cấp biến tần với tải va đập. Lỗi ở trên 50Hz với bơm quạt: giới hạn tần số tối đa. Lỗi ngay khi chạy: đo cách điện motor và cáp.
- Aptomat và dây cáp cho motor biến tần 11kW chọn loại nào? Aptomat đầu vào biến tần nguồn 3 pha 380V 40A; cáp đồng từ biến tần tới motor 6mm² với chiều dài dưới 50m. Cáp dài hơn chọn tiết diện lớn hơn một cấp, giảm tần số sóng mang về 2–4kHz.
- Motor biến tần 11kW chạy bơm, quạt tiết kiệm điện bao nhiêu? Công suất bơm, quạt tỉ lệ lập phương tốc độ: chạy 45Hz cần khoảng 8,02kW, 40Hz 5,63kW, 35Hz 3,77kW, 30Hz 2,38kW so với 11kW ở 50Hz. Với băng tải, máy khuấy, công suất giảm tỉ lệ bậc nhất theo tần số.
- Motor biến tần 11kW có cần điện trở xả không? Tải quán tính lớn cần dừng nhanh, tời, cầu trục hạ tải thì motor phát điện ngược làm biến tần báo quá áp DC; lắp điện trở xả hoặc bộ hãm. Bơm, quạt, băng tải nhẹ thường chỉ cần tăng thời gian giảm tốc hoặc chọn dừng tự do.
- Motor biến tần 11kW gắn hộp giảm tốc thì tốc độ trục ra bao nhiêu? Tốc độ trục ra = tốc độ motor ÷ tỉ số truyền. Ví dụ tỉ số 29: 5Hz khoảng 5 vòng/phút, 20Hz 20, 50Hz khoảng 50, 100Hz khoảng 100 vòng/phút. Momen trục ra ≈ 72,4Nm × tỉ số × hiệu suất hộp số ở dải 5–50Hz.
