Động cơ biến tần 3kw 4hp hay còn gọi là motor biến tần 4hp 3kw. Động cơ biến tần chuyên được sử dụng trong sản xuất công nghiệp mà các nhà máy cần động cơ thay đổi tốc độ trong một khoảng nhất định để phù hợp với nhu cầu sản xuất. Sau đây là các thông tin quan trọng nhất của động cơ biến tần 4hp 3kw
Một số ứng dụng cụ thể của động cơ biến tần 3kw 4hp trong lĩnh vực công nghiệp, nông nghiệp và xây dựng bao gồm:
Trong sản xuất: Động cơ biến tần 3kw 4hp được sử dụng trong các máy móc và thiết bị như máy dệt, máy in, máy đóng gói, máy móc chế biến thực phẩm,... Động cơ biến tần giúp điều chỉnh tốc độ quay của động cơ một cách chính xác, giúp máy móc và thiết bị hoạt động hiệu quả và tiết kiệm điện năng.
Trong nông nghiệp: Động cơ biến tần 3kw 4hp được sử dụng trong các máy móc và thiết bị như máy cày, máy gặt, máy bơm nước,... Động cơ biến tần giúp điều chỉnh tốc độ quay của động cơ một cách linh hoạt, giúp máy móc và thiết bị hoạt động hiệu quả trong các điều kiện khác nhau.
Trong xây dựng: Động cơ biến tần 3kw 4hp được sử dụng trong các máy móc và thiết bị như máy khoan, máy cắt, máy trộn bê tông,... Động cơ biến tần giúp điều chỉnh tốc độ quay của động cơ một cách chính xác, giúp máy móc và thiết bị hoạt động hiệu quả và an toàn.
2. Ưu điểm động cơ biến tần 3kw 4hp
Động cơ biến tần 3kw 4hp có nhiều ưu điểm vượt trội như:
Tiết kiệm điện năng: Động cơ biến tần có thể điều chỉnh tốc độ quay của động cơ một cách chính xác, giúp tiết kiệm điện năng đáng kể. Theo thống kê, động cơ biến tần có thể tiết kiệm điện năng từ 20% đến 50% so với động cơ điện không biến tần.
Tăng hiệu suất: Động cơ biến tần có thể điều chỉnh tốc độ quay của động cơ một cách linh hoạt, giúp tăng hiệu suất của máy móc và thiết bị.
Cải thiện chất lượng sản phẩm: Động cơ biến tần có thể giúp cải thiện chất lượng sản phẩm bằng cách điều chỉnh tốc độ quay của động cơ một cách chính xác. Ví dụ, trong sản xuất máy dệt, động cơ biến tần có thể giúp điều chỉnh tốc độ quay của động cơ một cách chính xác, giúp sản phẩm dệt có độ đồng đều cao hơn.
Giảm tiếng ồn: Động cơ biến tần có thể giúp giảm tiếng ồn của động cơ, tạo môi trường làm việc thoải mái hơn cho người lao động.
Tăng tuổi thọ động cơ: Động cơ biến tần có thể giúp tăng tuổi thọ động cơ bằng cách giảm rung động và tải trọng của động cơ.
Động cơ biến tần 4hp 3kw có thể thay đổi tốc độ khi điều chỉnh tần số như sau:
Lưu ý: Động cơ điện điều chỉnh được trong khoảng 5Hz - 100Hz: từ 5Hz đến 50Hz giữ momen định mức, từ 50Hz đến 100Hz momen giảm theo tỉ lệ 50/f; dòng điện ở mọi tần số giữ trong dòng định mức 6,7A
Tần số 50hz, tốc độ trục ra là: 1430 - 1500 vòng phút
Tần số 45hz, tốc độ trục ra motor dụng biến tần 3kw 4hp là: 1360 vòng phút
Tần số 35hz, tốc độ trục ra là: 1050 vòng phút
Tần số 30hz, tốc độ trục ra biến tần motor 3 pha 3kw 4hp là: 930 vòng phút
Tần số 25hz, tốc độ trục ra là: 760 vòng phút
Tần số 20hz, tốc độ trục ra là: 630 vòng phút
6. Chọn biến tần phù hợp cho động cơ biến tần 3kW 4HP
Biến tần cho động cơ biến tần 3kW 4HP được chọn theo dòng điện định mức của motor và loại tải. Bảng dưới tổng hợp ampe, điện áp và công suất biến tần tương ứng.
Hạng mục
Thông số cho motor biến tần 3kW
Dòng định mức motor ở 380V (đấu sao)
6,7A
Dòng định mức motor ở 220V (đấu tam giác)
11,6A
Biến tần 3 pha 380V cho bơm, quạt (tải nhẹ)
4kW, dòng ra định mức ≥ 9A
Biến tần 3 pha 380V cho băng tải, máy khuấy, máy trộn (tải nặng)
0 – 380V (hoặc 0 – 220V với biến tần 1 pha vào), dải tần số cài đặt 5 – 100Hz
Aptomat đầu vào biến tần
3 pha 380V: 16A; 1 pha 220V: 40A
Cáp động lực từ biến tần tới motor (dây đồng, dưới 50m)
2,5mm²
Nguồn quạt làm mát cưỡng bức
Nguồn riêng theo nhãn quạt (1 pha 220V hoặc 3 pha 380V), không lấy từ đầu ra biến tần
Thông số nhập vào biến tần
3kW, 380V, 6,7A, 50Hz, 1450 vòng/phút, 4 cực
Dòng ra định mức của biến tần lớn hơn hoặc bằng 1,1 lần dòng định mức motor.
Cáp từ biến tần tới motor dài trên 50m: thêm cuộn kháng đầu ra hoặc tăng một cấp biến tần.
Biến tần chạy chế độ vector (SVC) để có momen 150% ở 0,5–1Hz.
7. Câu hỏi thường gặp về động cơ biến tần 3kW 4HP
Động cơ biến tần 3kW 4HP dùng biến tần bao nhiêu kW? Bơm, quạt dùng biến tần 4kW (dòng ra ≥ 9A); băng tải, máy khuấy dùng 4kW (dòng ra ≥ 9A); tời, nâng hạ dùng 5,5kW + điện trở xả.
Dòng điện, điện áp định mức của motor biến tần 3kW là bao nhiêu? Đấu sao 380V dòng định mức 6,7A; đấu tam giác 220V dòng khoảng 11,6A. Ở mọi tần số từ 5Hz đến 100Hz, dòng điện motor giữ trong mức 6,7A (380V).
Motor biến tần 3kW chạy bằng nguồn 1 pha 220V được không? Được, dùng biến tần 1 pha vào 3 pha ra loại 4kW, dòng ra ≥ 13A, motor đấu tam giác 220V, aptomat nguồn 1 pha 40A. Nguồn 1 pha yếu hoặc dây dài dễ báo thấp áp khi tải nặng ở 30–50Hz.
Tốc độ motor biến tần 3kW ở từng tần số là bao nhiêu? Motor 4 cực: 5Hz khoảng 145 vòng/phút, 10Hz 290, 20Hz 580, 30Hz 870, 40Hz 1160, 50Hz 1400–1450, 60Hz 1740, 75Hz 2175, 100Hz khoảng 2900 vòng/phút. Ở 5–10Hz tốc độ thực dao động theo tải do độ trượt, bật bù trượt hoặc dùng encoder khi cần chính xác.
Lực kéo (momen) của motor biến tần 3kW thay đổi thế nào từ 5Hz đến 100Hz? Từ 5Hz đến 50Hz momen định mức khoảng 19,8Nm (chế độ vector; chế độ V/f ở 5Hz chỉ đạt 50–80%). 60Hz còn khoảng 16,5Nm, 75Hz 13,2Nm, 100Hz 9,9Nm. Tải momen không đổi chạy trên 50Hz có thể chậm lại hoặc báo quá tải.

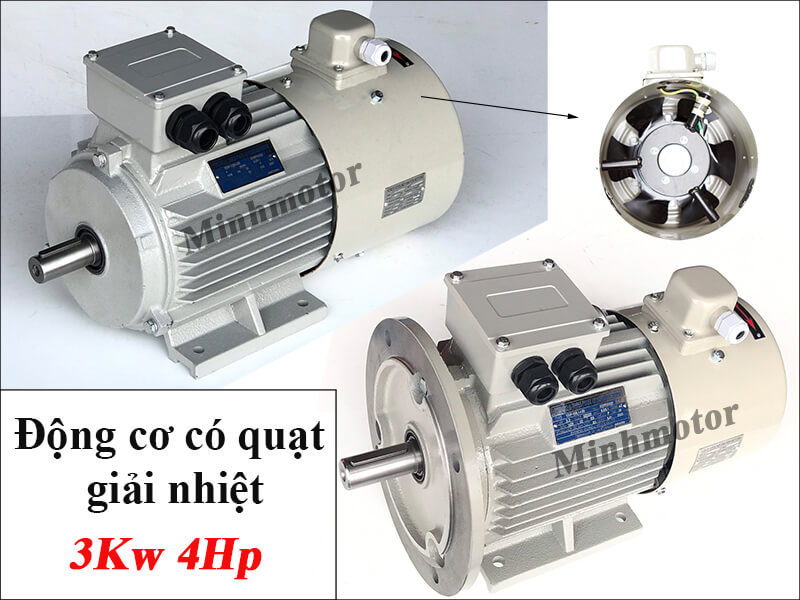

Motor biến tần 3kW chạy lâu ở 5–20Hz có nóng không? Quạt cưỡng bức chạy bằng nguồn riêng nên motor giữ nhiệt độ ổn định ở 5–20Hz với momen định mức. Quạt không chạy hoặc quay ngược thì cuộn dây quá nhiệt sau 5–20 phút; kiểm tra mũi tên chiều quay trên chụp quạt, khóa liên động để motor chính chỉ chạy khi quạt đã chạy.
Motor biến tần 3kW chạy từ 50Hz đến 100Hz cần lưu ý gì? Công suất giữ 3kW nhưng momen giảm theo tỉ lệ 50/f. Bơm, quạt ở 60Hz cần khoảng 5,18kW nên motor 3kW sẽ quá tải. Ở 80–100Hz độ ồn, rung và nhiệt vòng bi tăng; tải quay (puly, khớp nối, cánh quạt) cần cân bằng tốt. Ghép hộp giảm tốc thì tốc độ đầu vào hộp số lên tới khoảng 2900 vòng/phút.
Biến tần chạy motor 3kW báo lỗi quá dòng thì xử lý thế nào? Lỗi lúc tăng tốc 0–10Hz: tăng thời gian tăng tốc, kiểm tra phanh, chạy auto-tuning. Lỗi khi đang chạy 10–50Hz: kiểm tra kẹt cơ khí, dầu hộp số, độ căng xích, hoặc tăng một cấp biến tần với tải va đập. Lỗi ở trên 50Hz với bơm quạt: giới hạn tần số tối đa. Lỗi ngay khi chạy: đo cách điện motor và cáp.
Aptomat và dây cáp cho motor biến tần 3kW chọn loại nào? Aptomat đầu vào biến tần nguồn 3 pha 380V 16A, nguồn 1 pha 220V 40A; cáp đồng từ biến tần tới motor 2,5mm² với chiều dài dưới 50m. Cáp dài hơn chọn tiết diện lớn hơn một cấp, giảm tần số sóng mang về 2–4kHz.
Motor biến tần 3kW chạy bơm, quạt tiết kiệm điện bao nhiêu? Công suất bơm, quạt tỉ lệ lập phương tốc độ: chạy 45Hz cần khoảng 2,19kW, 40Hz 1,54kW, 35Hz 1,03kW, 30Hz 0,65kW so với 3kW ở 50Hz. Với băng tải, máy khuấy, công suất giảm tỉ lệ bậc nhất theo tần số.
Motor biến tần 3kW có cần điện trở xả không? Tải quán tính lớn cần dừng nhanh, tời, cầu trục hạ tải thì motor phát điện ngược làm biến tần báo quá áp DC; lắp điện trở xả hoặc bộ hãm. Bơm, quạt, băng tải nhẹ thường chỉ cần tăng thời gian giảm tốc hoặc chọn dừng tự do.
Motor biến tần 3kW gắn hộp giảm tốc thì tốc độ trục ra bao nhiêu? Tốc độ trục ra = tốc độ motor ÷ tỉ số truyền. Ví dụ tỉ số 29: 5Hz khoảng 5 vòng/phút, 20Hz 20, 50Hz khoảng 50, 100Hz khoảng 100 vòng/phút. Momen trục ra ≈ 19,8Nm × tỉ số × hiệu suất hộp số ở dải 5–50Hz.
